Для автомобильных, кинопроекционных и некоторых других типов ламп накаливания специального назначения выполняется операция фокусирования.
Под фокусированием понимают операцию точного выставления тела накала относительно цоколя и закрепления цоколя на колбе в найденном положении. В этом случае при установке лампы в осветительный прибор их световые центры совмещаются с точностью до 0,25—0,50 мм без дополнительной регулировки.
Операция фокусирования выполняется с использованием специальных фокусирующих цоколей. Они состоят из двух основных деталей: внутренней цилиндрической формы, которая крепится с помощью мастики к колбе, и наружной, припаиваемой к первой.
Наружная деталь имеет один или несколько фиксирующих выступов или высечек, позволяющих точно устанавливать лампу в патрон оптического прибора. Само сочленение наружной детали с патроном может быть дисковым, секторным или штифтовым.
Для фокусирования используется специальный аппарат, схема которого приведена на рис. 9.7.
В процессе фокусирования в патрон 1 устанавливают наружную деталь и закрепляют ее в определенном положении. Затем в этот же патрон вставляют предварительно зацоколеванную внутренней деталью лампу так, чтобы произошло их сочленение.

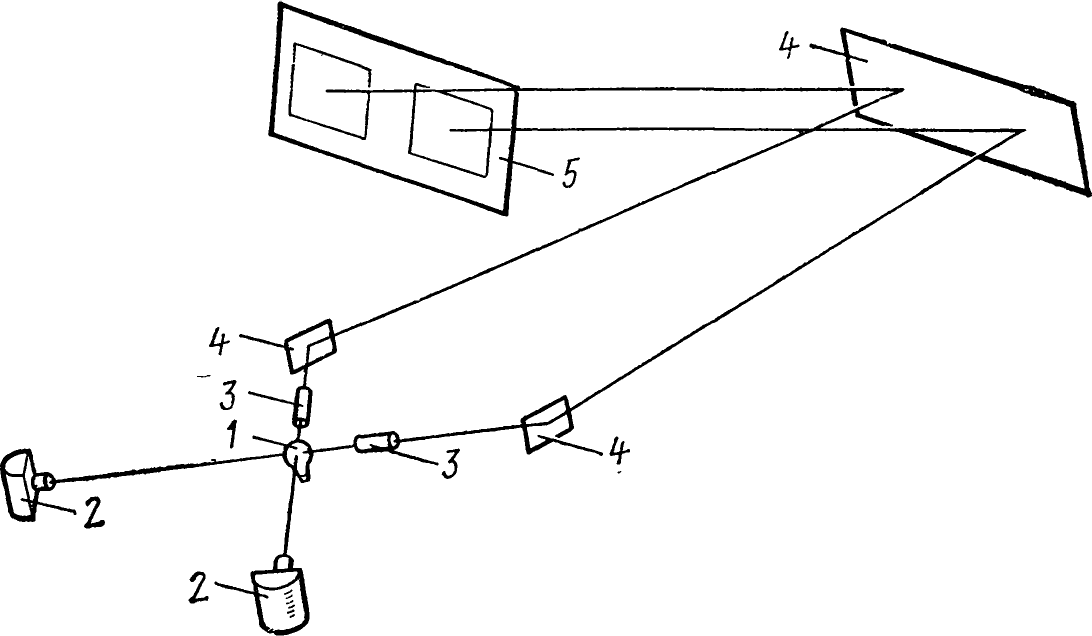

Рис. 9.7. Аппарат фокусирования ламп:
1 — патрон для наружной детали цоколя; 2 — фонари с проекционными лампами; 3 — объективы; 4 — зеркала; 5 — белый экран

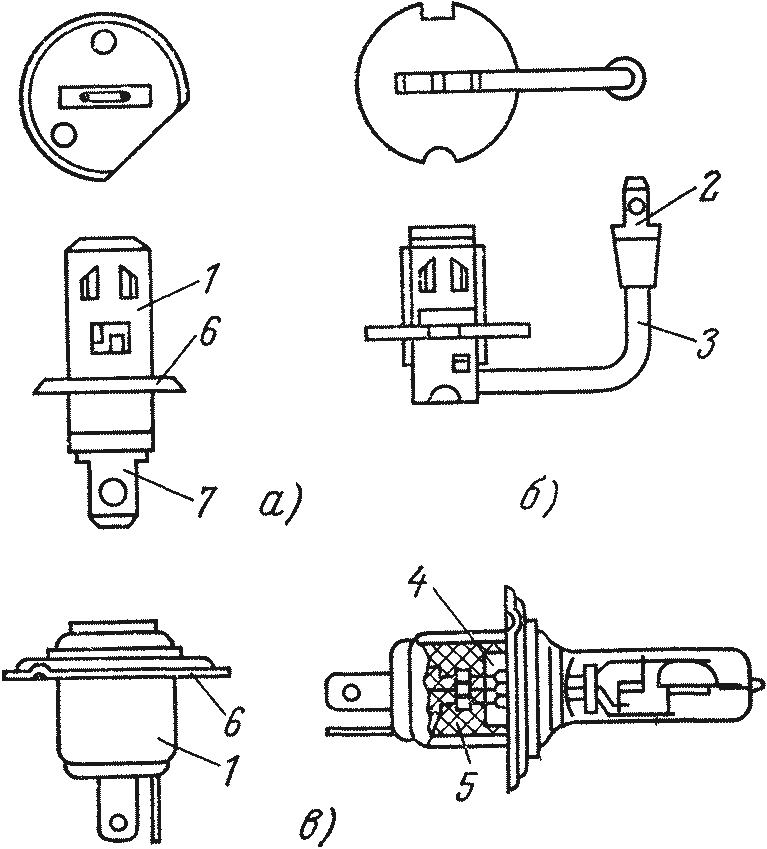

Рис. 9.8. Фокусирующие цоколи для автомобильных ламп: а — категории Н1; б — категории НЗ; в — для двухспиральных категорий Н4; 1 — корпус; 2 — наконечник; 3 — гибкий провод; 4 — лопатка лампы; 5 — цоколевочная мастика; 6 — фокусирующее кольцо; 7 — контактная пластина
Путем перемещения лампы в горизонтальной и вертикальной плоскостях добиваются совмещения геометрического центра тела накала с точкой пересечения осевых линий обоих экранов. При этом изображения тела накала на экранах не должны выходить за пределы прямоугольных рамок, вычерченных на экранах с учетом коэффициента увеличения аппарата. В найденном положении внутреннюю и внешнюю детали цоколя лампы скрепляют, пропаивая в нескольких местах зазор между ними с помощью мягкого припоя.
Особую сложность представляет операция цоколевания и фокусирования автомобильных ламп для головного фарного освещения. Это объясняется тем, что цоколи должны очень надежно и прочно удерживать лампу в фокусе отражателя в условиях вибраций и тряски. При использовании для этих целей малогабаритных галогенных ламп накаливания применяются специальные цоколи (рис. 9.8).
Операции фокусирования и цоколевания проводят совмещенно. Выводы ламп обрезают на необходимую длину, зачищают от окислов и приваривают к ним точечной электросваркой отрезки гибкой никелевой проволоки. Корпус цоколя по месту соединения с лампой намазывают цоколевочной мастикой, надевают на лампу и приваривают к нему выводы лампы. После сушки мастики приступают к операции фокусирования. Для этого на корпус надевают фокусирующее кольцо и лампу вставляют в гнездо аппарата фокусирования. Добившись необходимого расположения лампы относительно фокусирующего кольца, скрепляют их пропайкой в нескольких местах.
