ВНУТРІШНІ ЕЛЕКТРОПРОВОДКИ
ВИБІР І РОЗРАХУНОК ЕЛЕКТРОПРОВОДОК
Внутрішньою електропроводкою називають сукупність розміщених всередині будівель і споруд ізольованих проводів, шнурів і кабелів з усіма належними до них ізоляційними опорами (ізоляторами, роликами, клицями), підтримувальними конструкціями (планками, рейками, скобами, кронштейнами, тросами, струнами), кріпильними виробами (цвяхами, шурупами, дюбелями, штирями, якорями), ізоляційними втулками, ізоляційними та стальними трубами та ін.
За способом виконання внутрішні електропроводки поділяють на відкриті та сховані.
Відкриті електропроводки прокладають на поверхні стін, перегородок і стель, по фермах, балках та інших конструктивних елементах будівель і споруд, на тросах, струнах або спеціальними проводами. Проводи, шнури і кабелі в цих проводках до поверхонь кріплять безпосередньо (цвяхами, дюбелями, скобами), на ізоляційних опорах (ізоляторах, роликах, клицях), в металевих або ізоляційних трубах тощо.
Відкриті електропроводки можуть бути стаціонарними, переносними або пересувними.

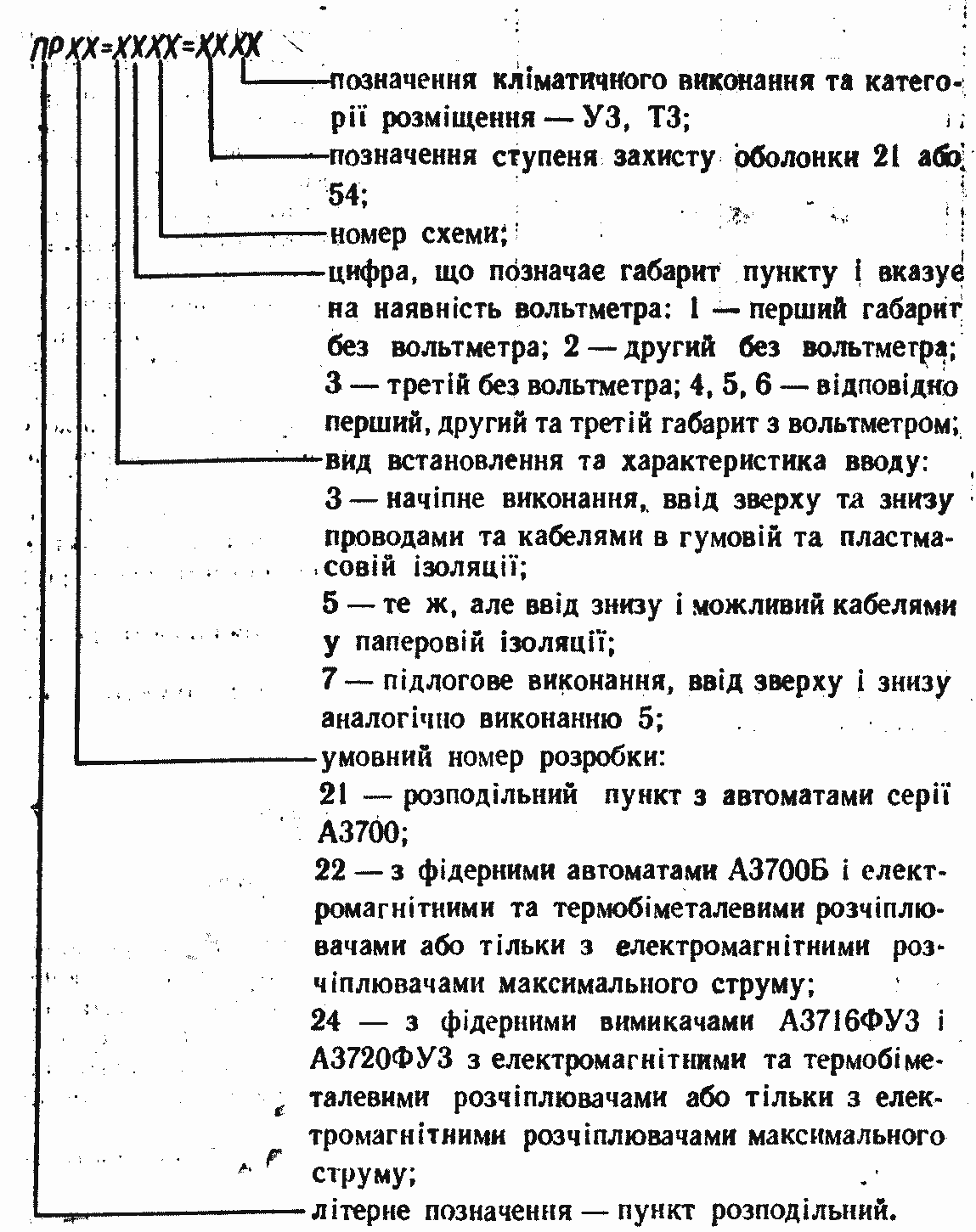

Схема 2. Структура умовного позначення розподільних пунктів серії ПР.

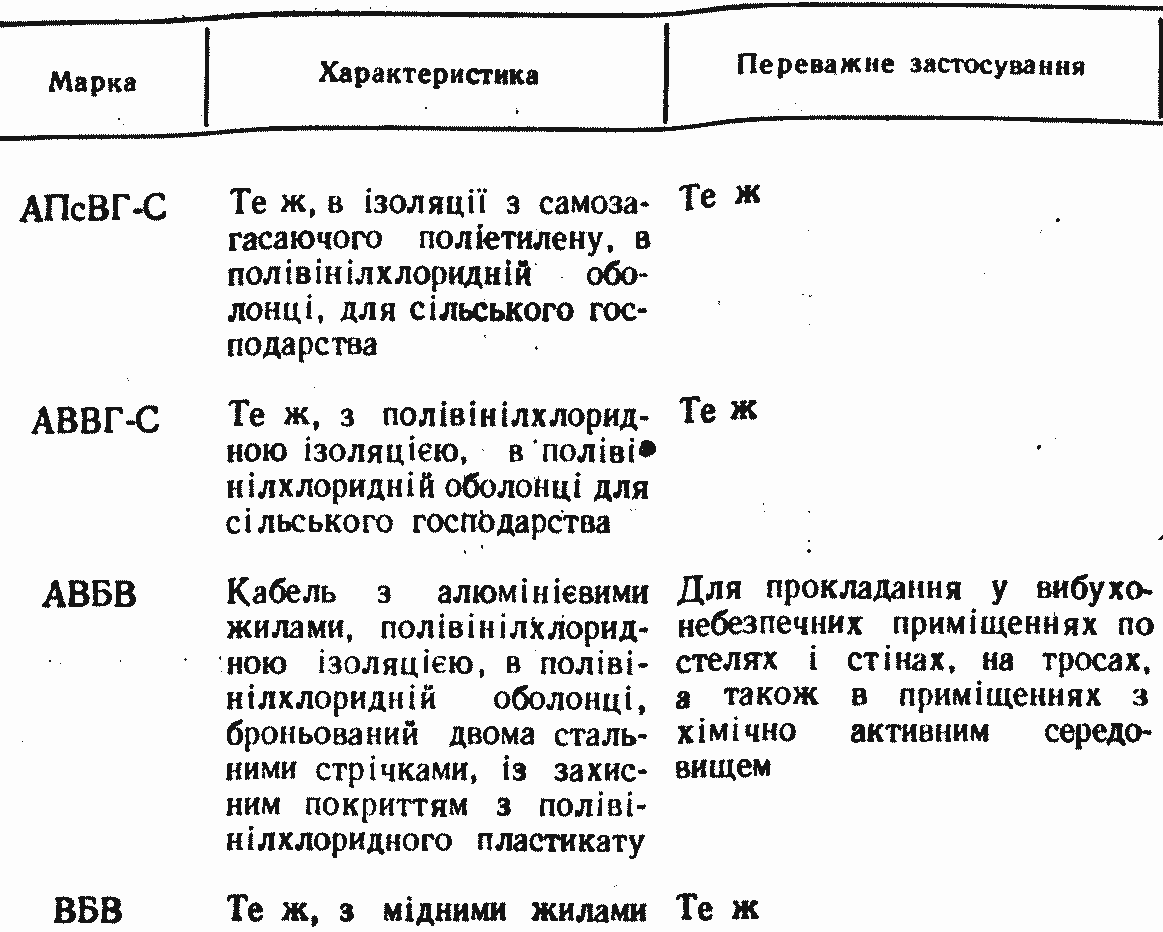

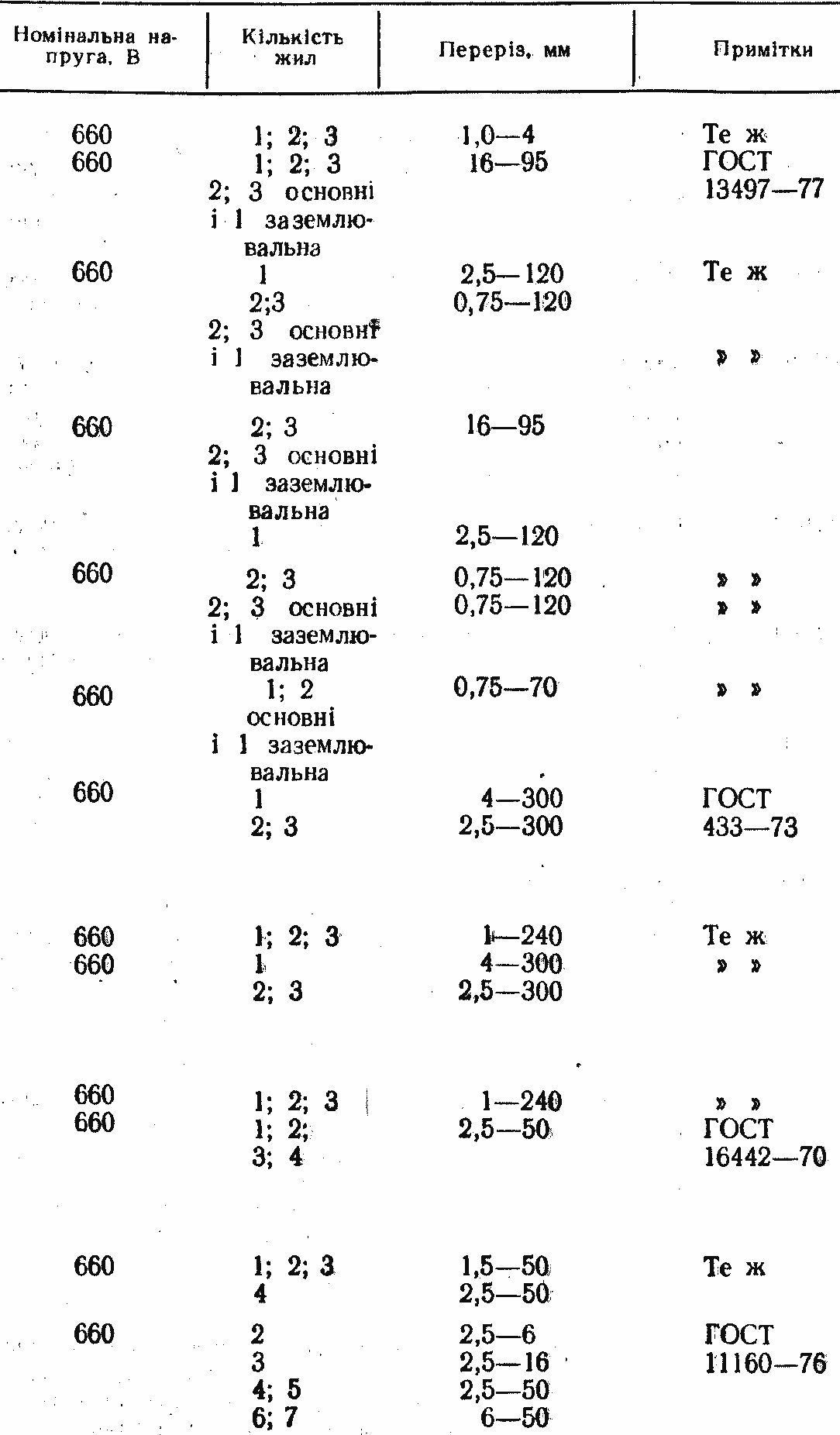

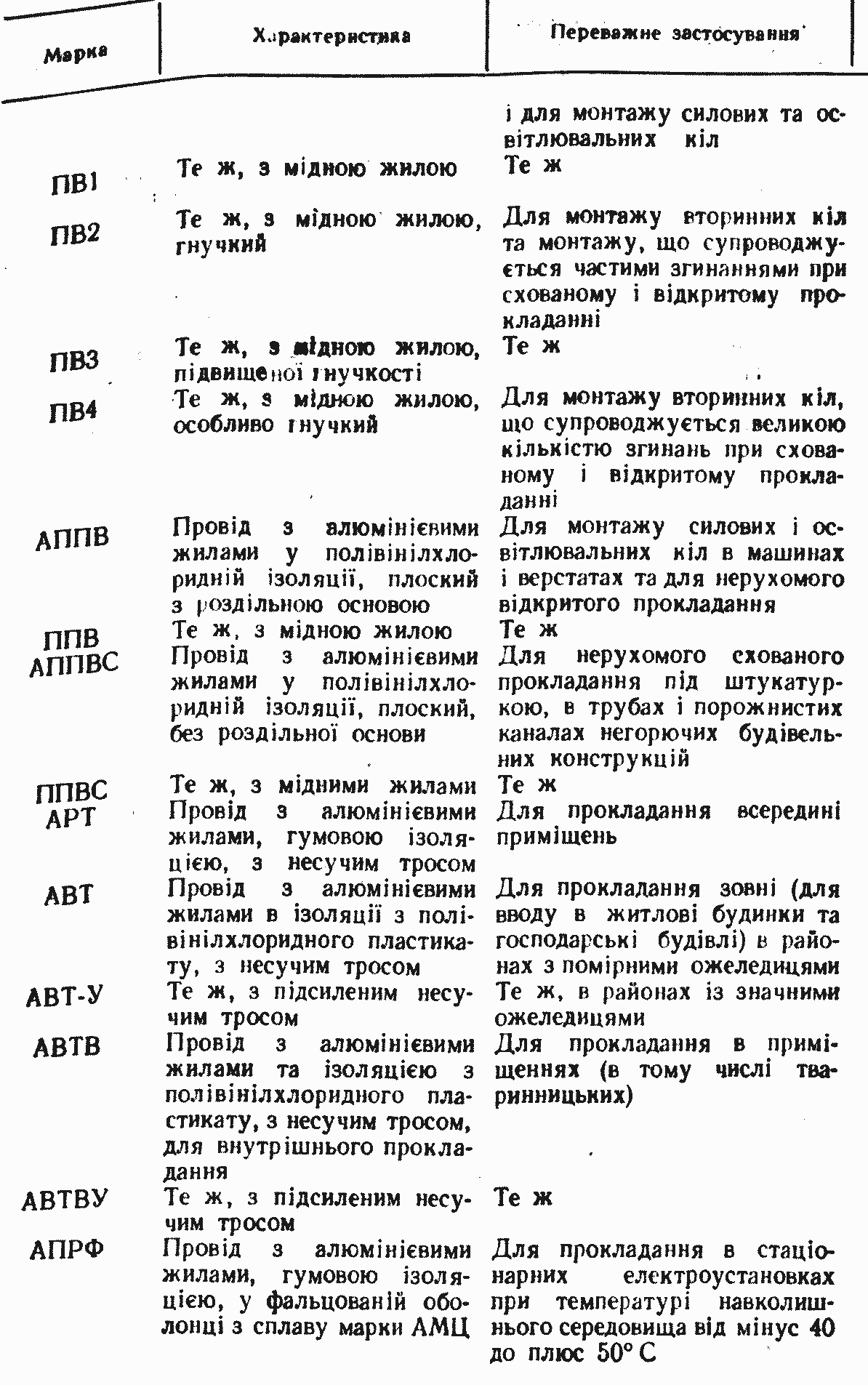

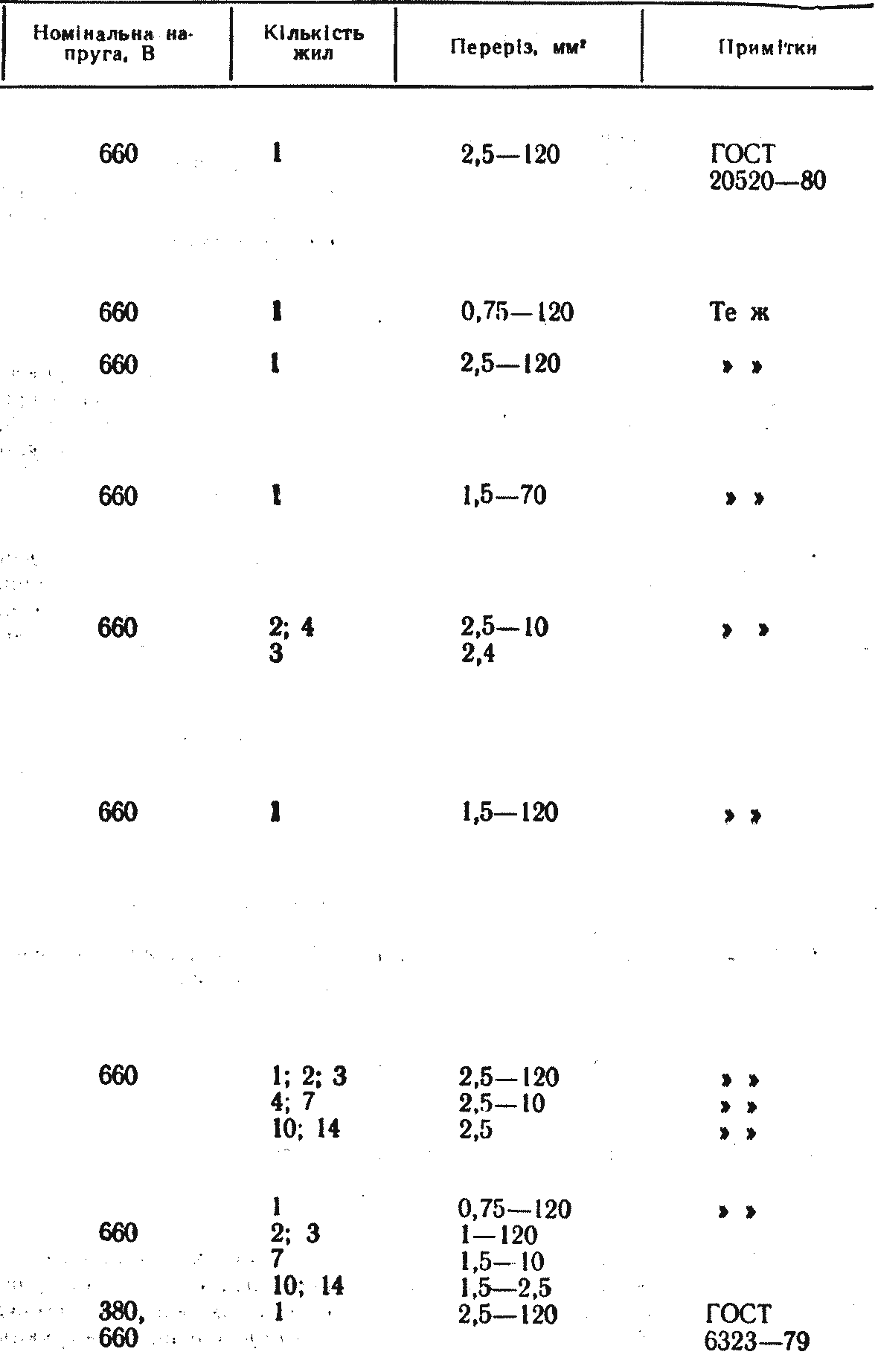

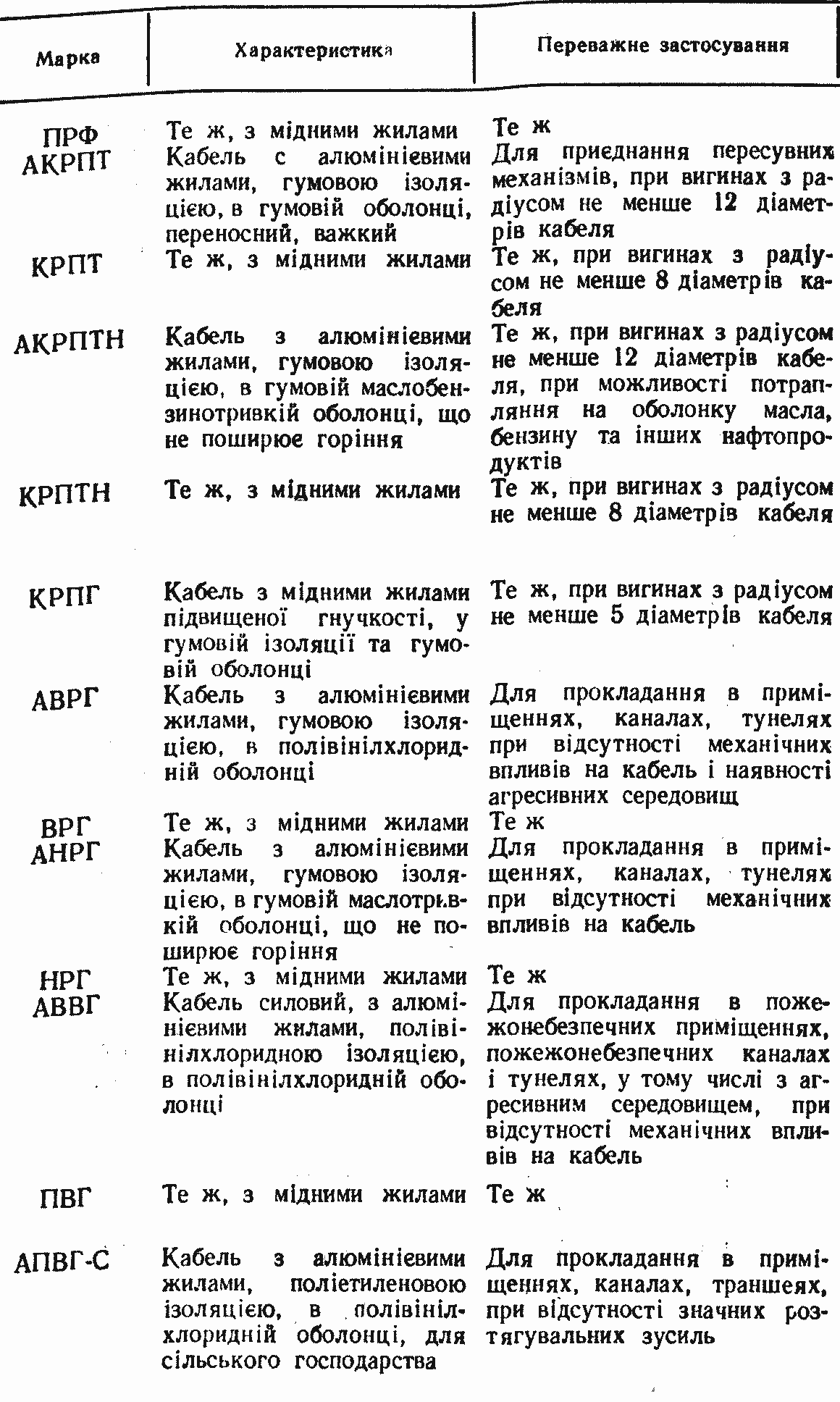

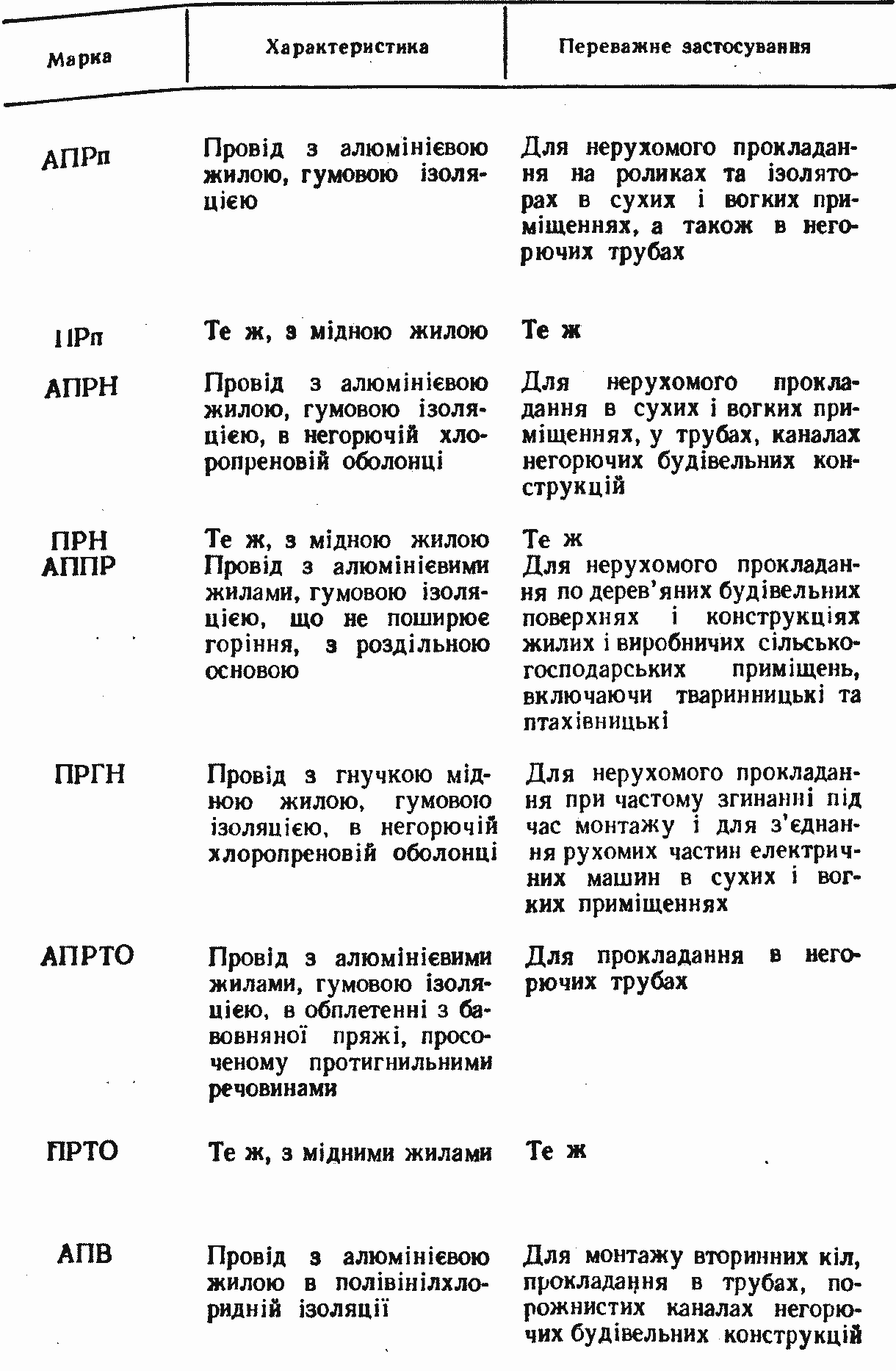

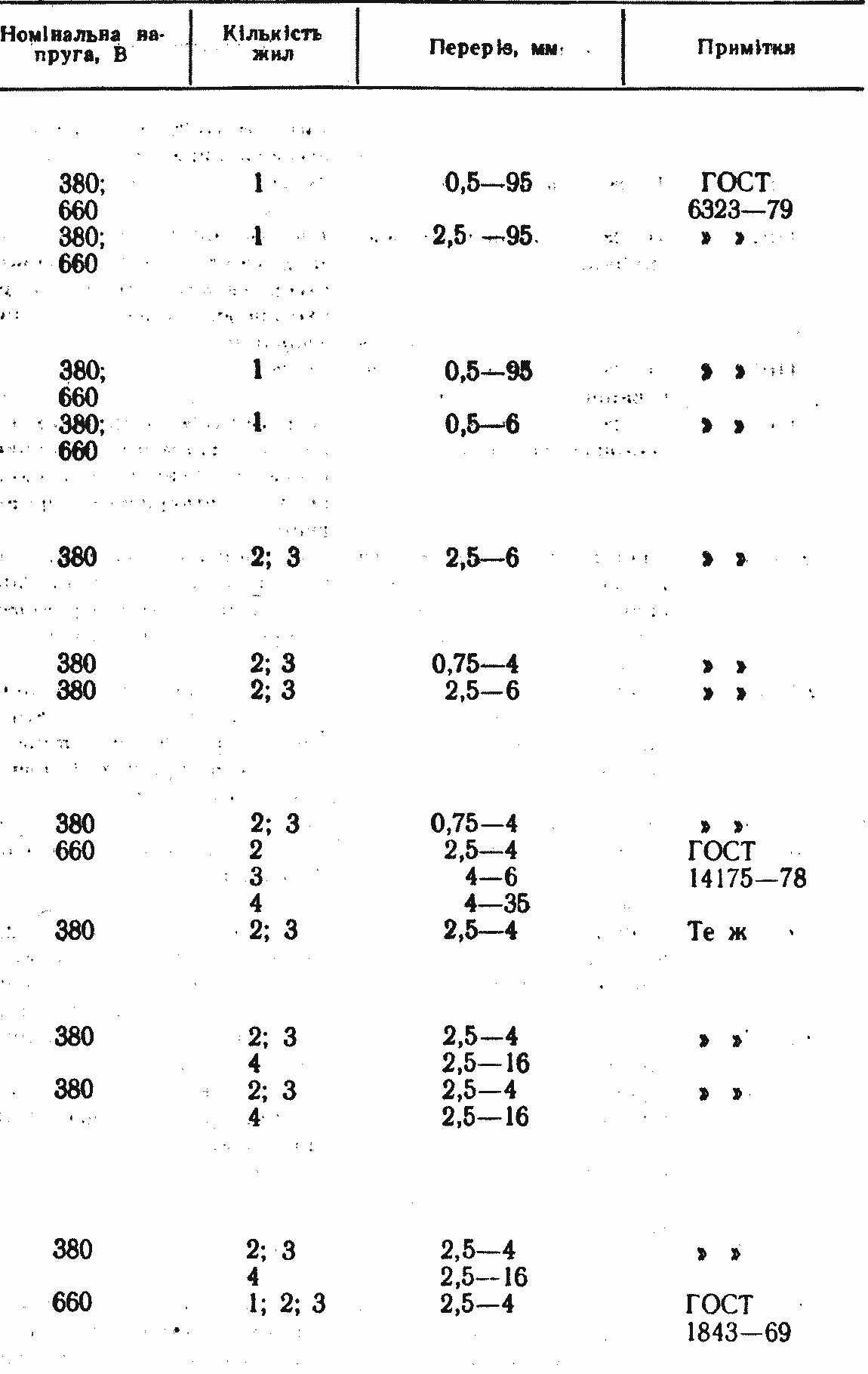

27. Проводи і кабелі для
внутрішніх електропроводок
40

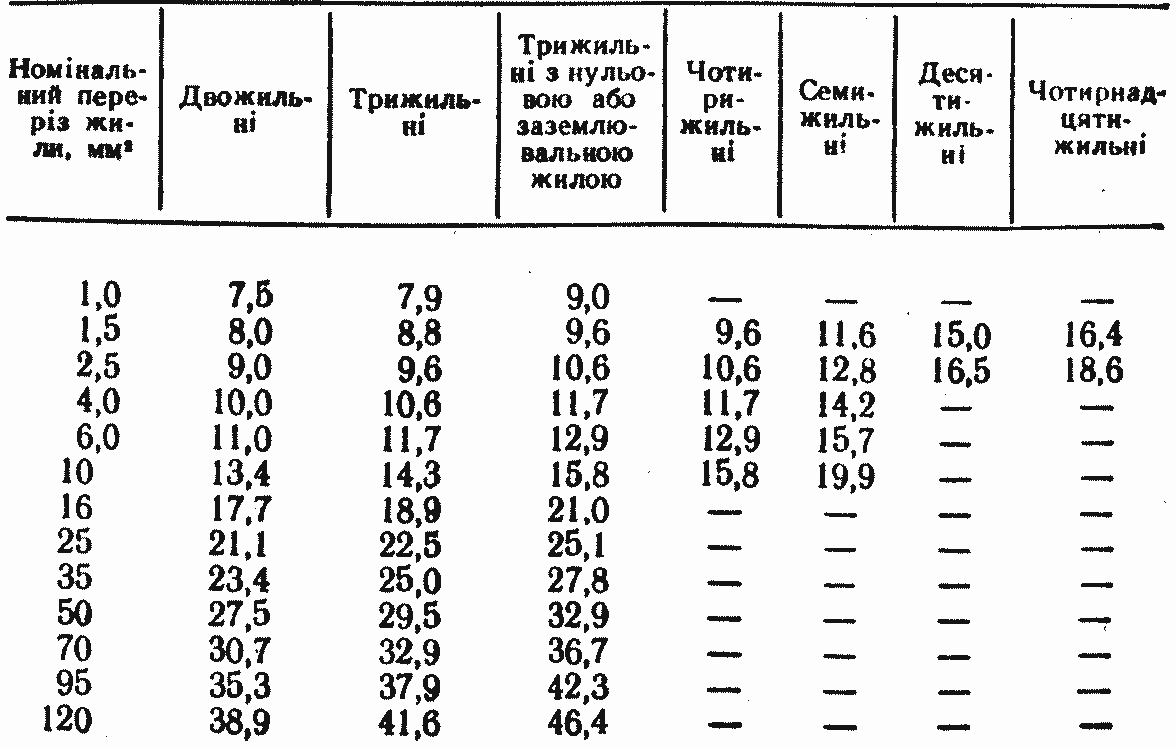

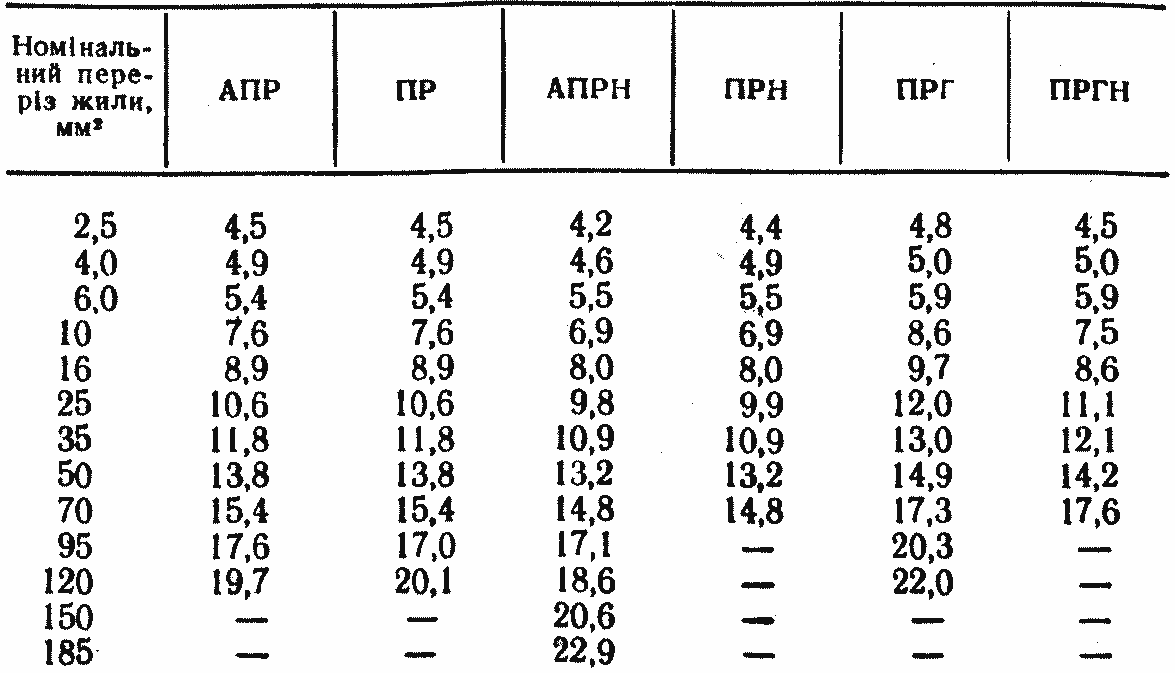

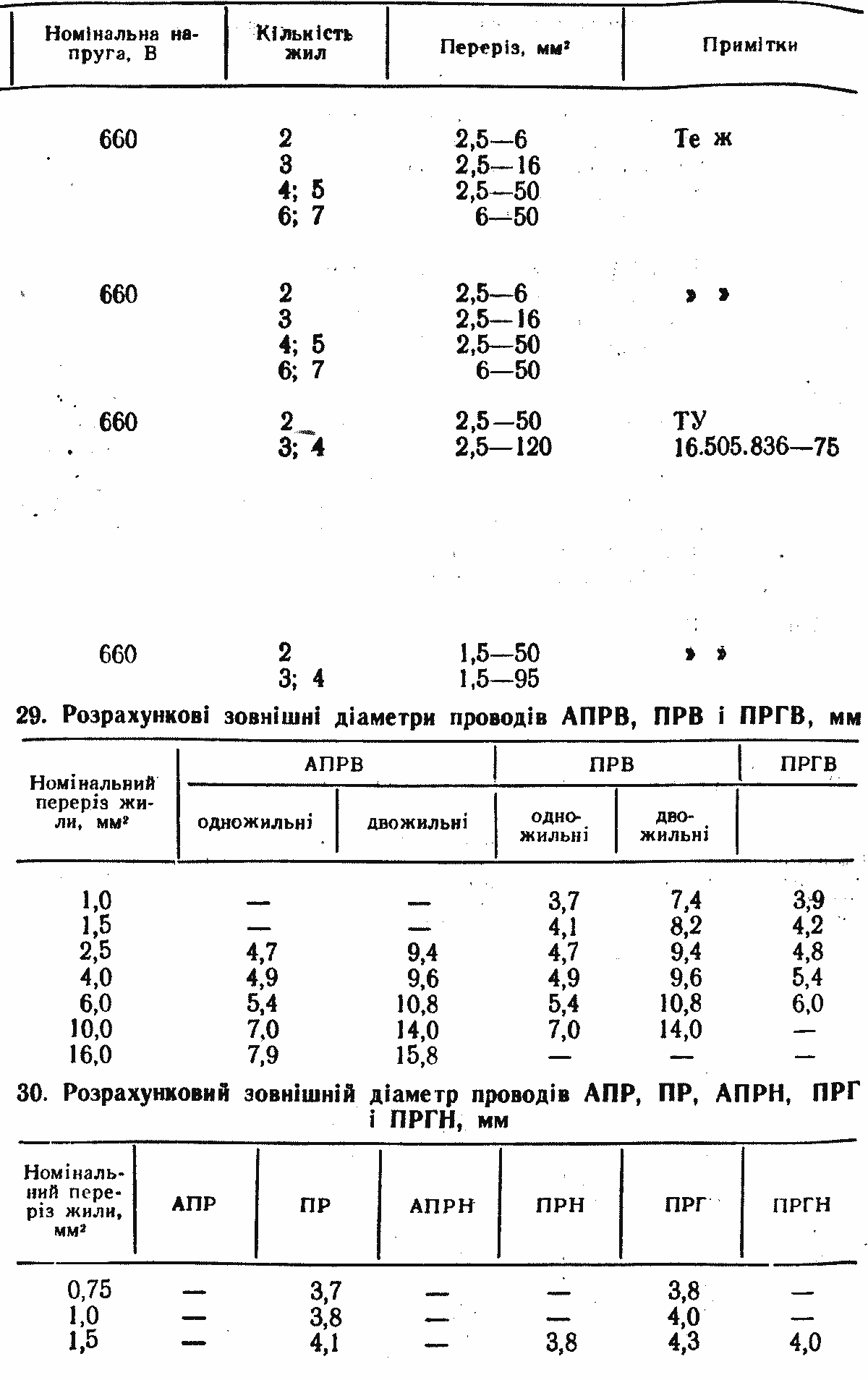

28. Розрахункові зовнішні діаметри проводів АПРТО і ПРТО; мм

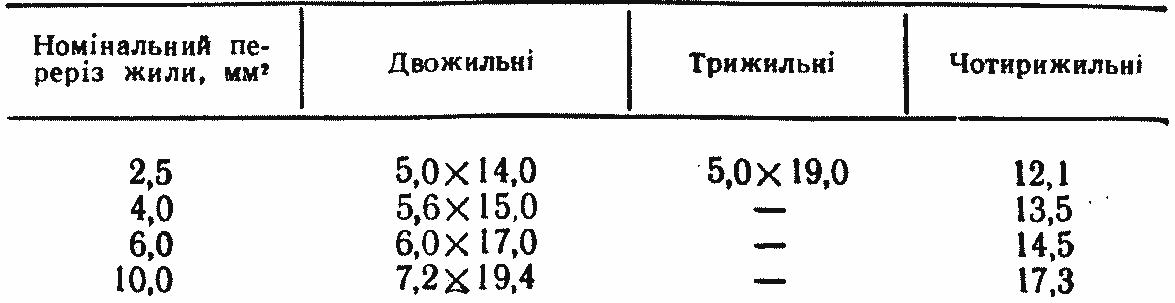

31. Розрахунковий зовнішній розмір проводів АППР, мм

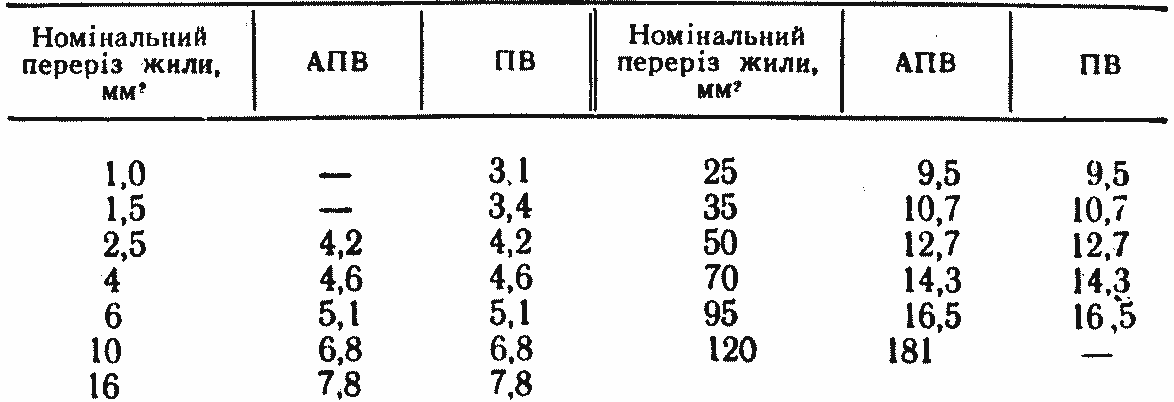

32. Розрахунковий зовнішній діаметр проводів АПВ і ПВ, мм

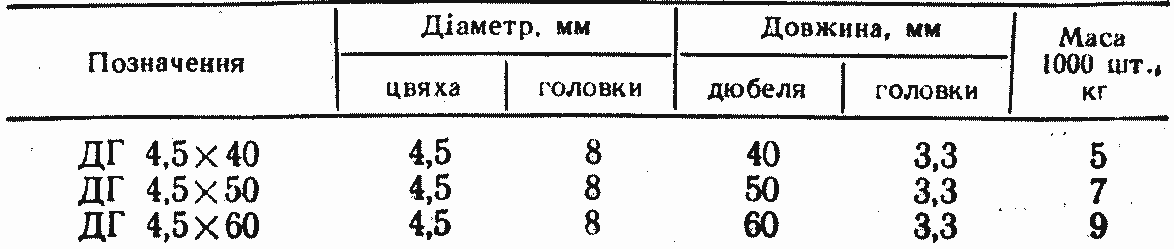

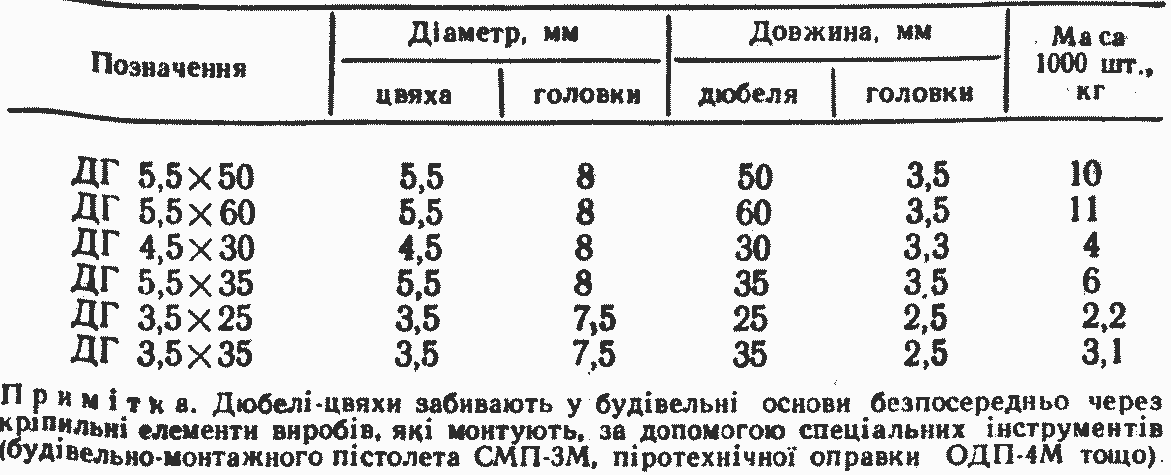

33. Дюбелі-цвяхи (ТУ 14—4—51—71)

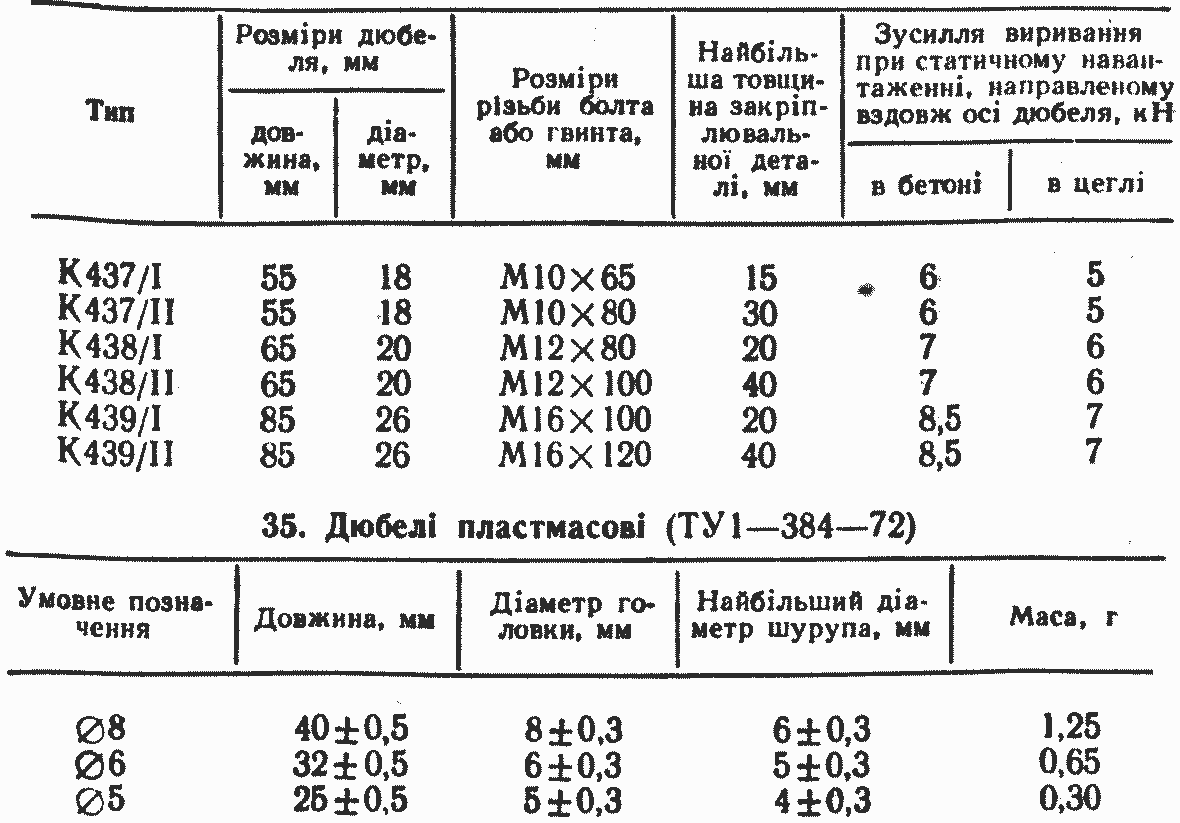

34. Дюбелі з розпірною головкою (ТУ36—1884—75)
Примітка. Пластмасові дюбелі призначені для кріплення шурупів у бетонних, цегляних, деревостружкових та інших панелях побутових приміщень.

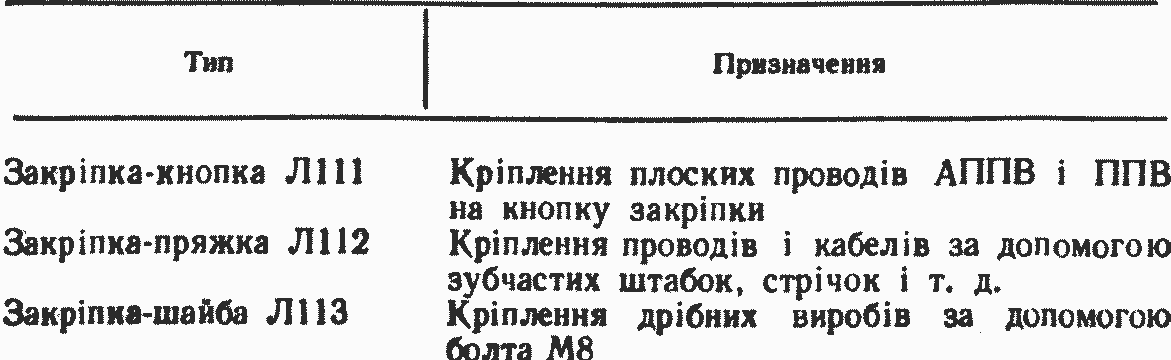

- Закріпки для приклеювання (ТУ36—1—435 —70)

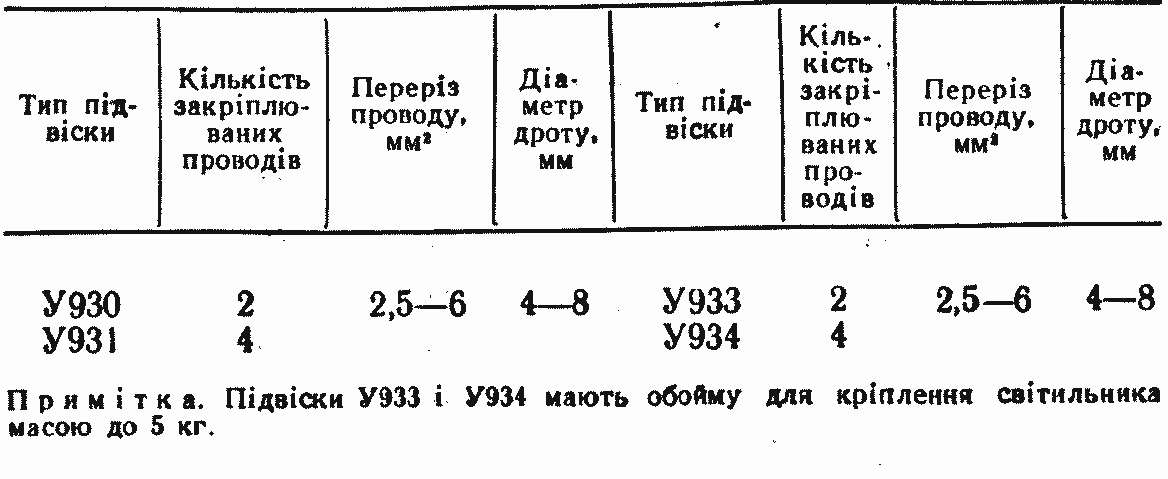

- Підвіски для кріплення ізольованих проводів на стальному дроті (ТУ36—28—70)

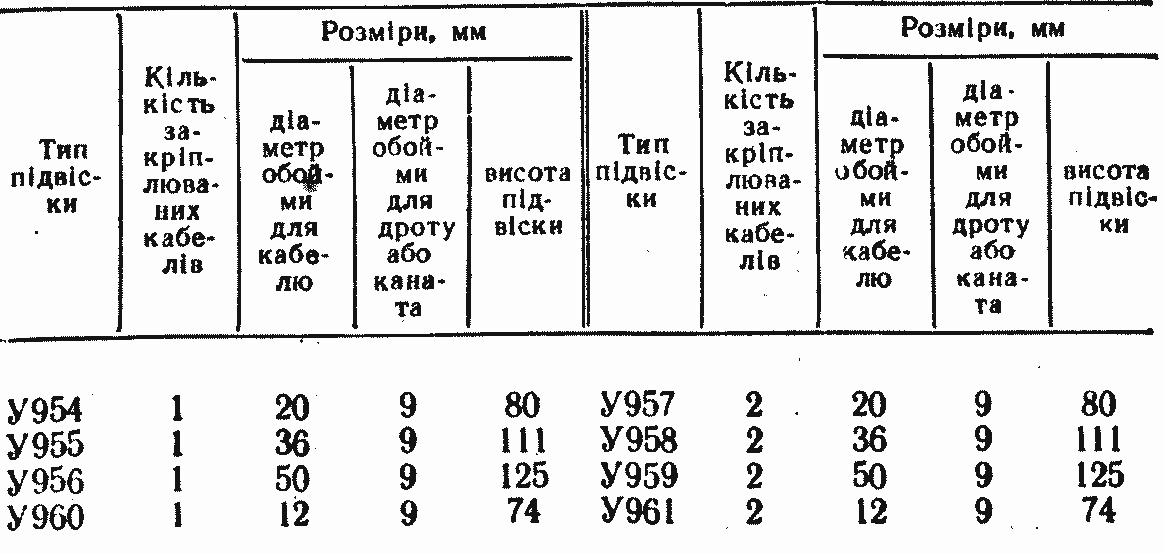

- Підвіски для кріплення кабелів на стальному дроті або стальному канаті (ТУ 36—28—70)

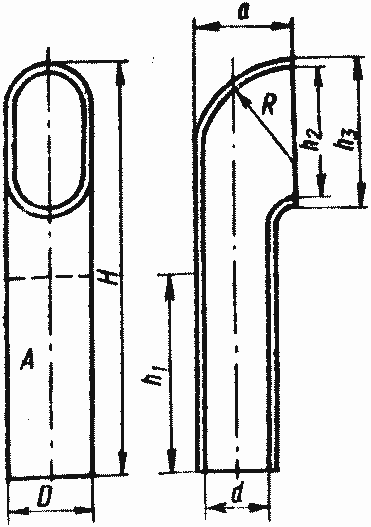

Рис. 9. Втулка фарфорова

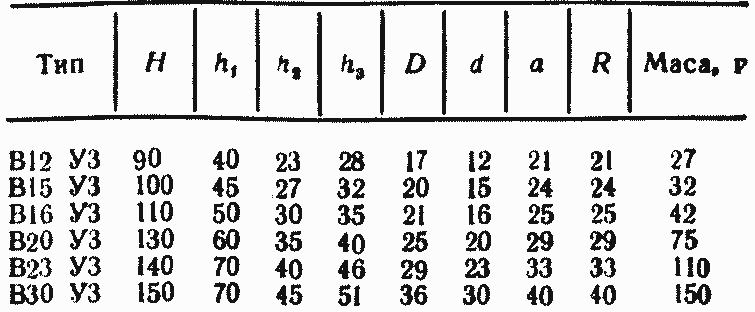

- Розміри фарфорових втулок (ТУ16—528.029—75), мм
Примітки: 1. Позначення розмірів див. на рисунку 9.2. Втулки призначені для додаткової електроізоляції проводів, що проходять через стіни та перегородки будинків. 3. Втулки глазуровані, крім поверхні А.

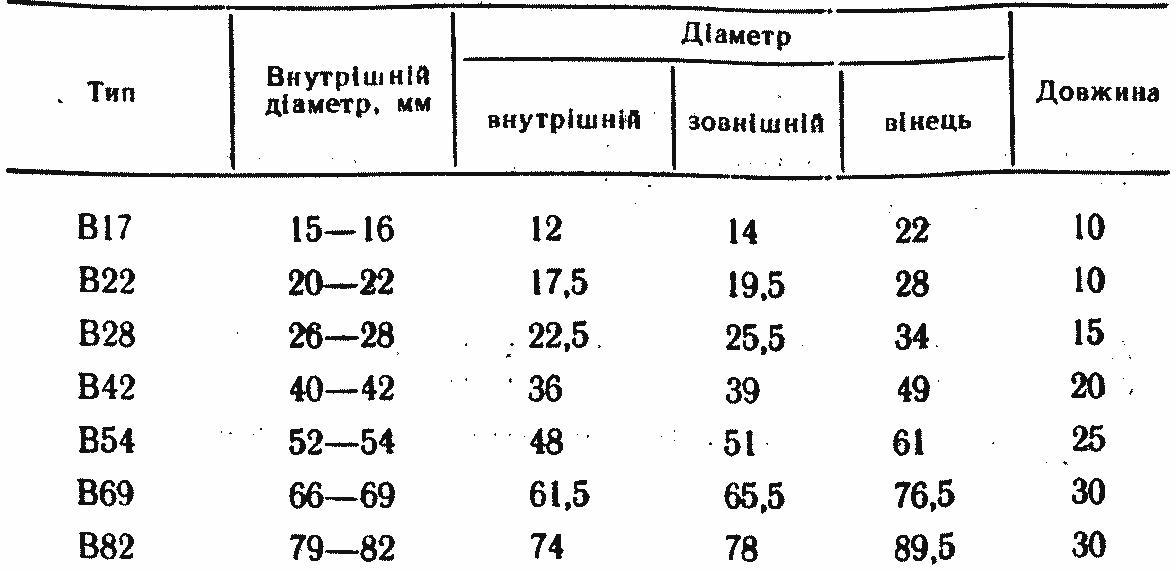

40. Розміри поліетиленових втулок (ТУ 36—1899—75), мм
Примітка. Втулки призначені для захисту Ізоляції проводів або кабелів від механічних пошкоджень гострими краями торців труб.

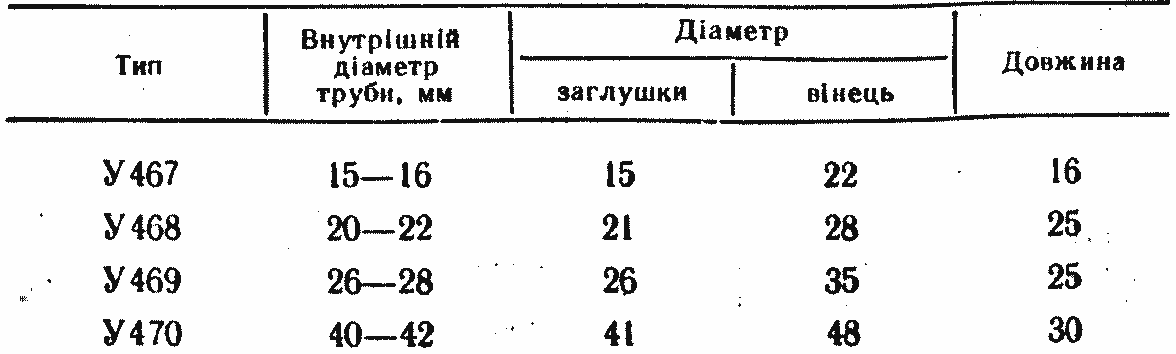

41. Розміри трубних заглушок (ТУ36—1899—75), мм

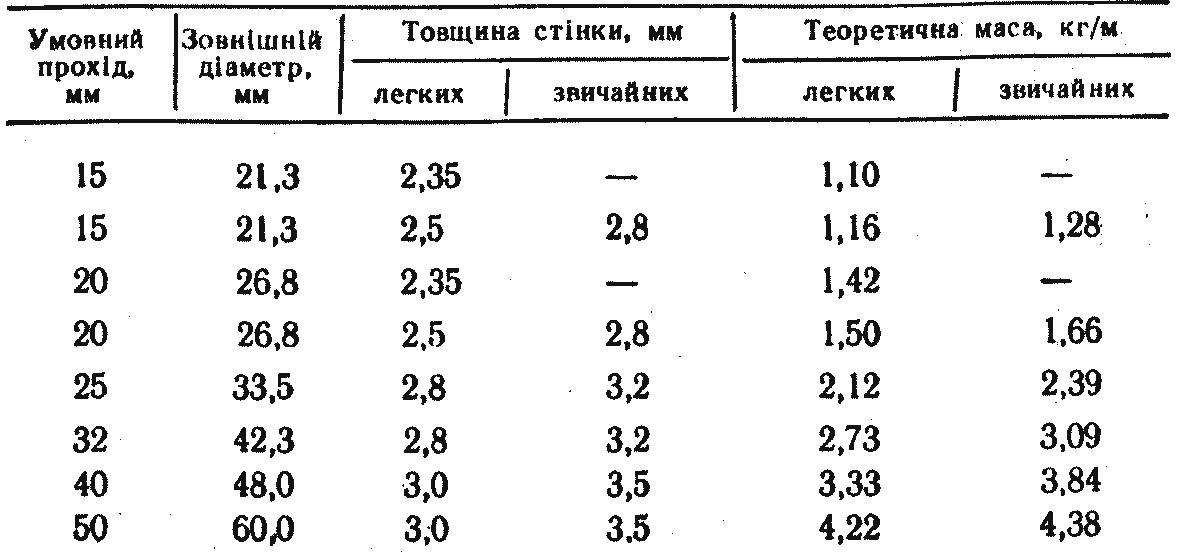

42. Труби стальні водогазопровідні (ГОСТ 3262—75)

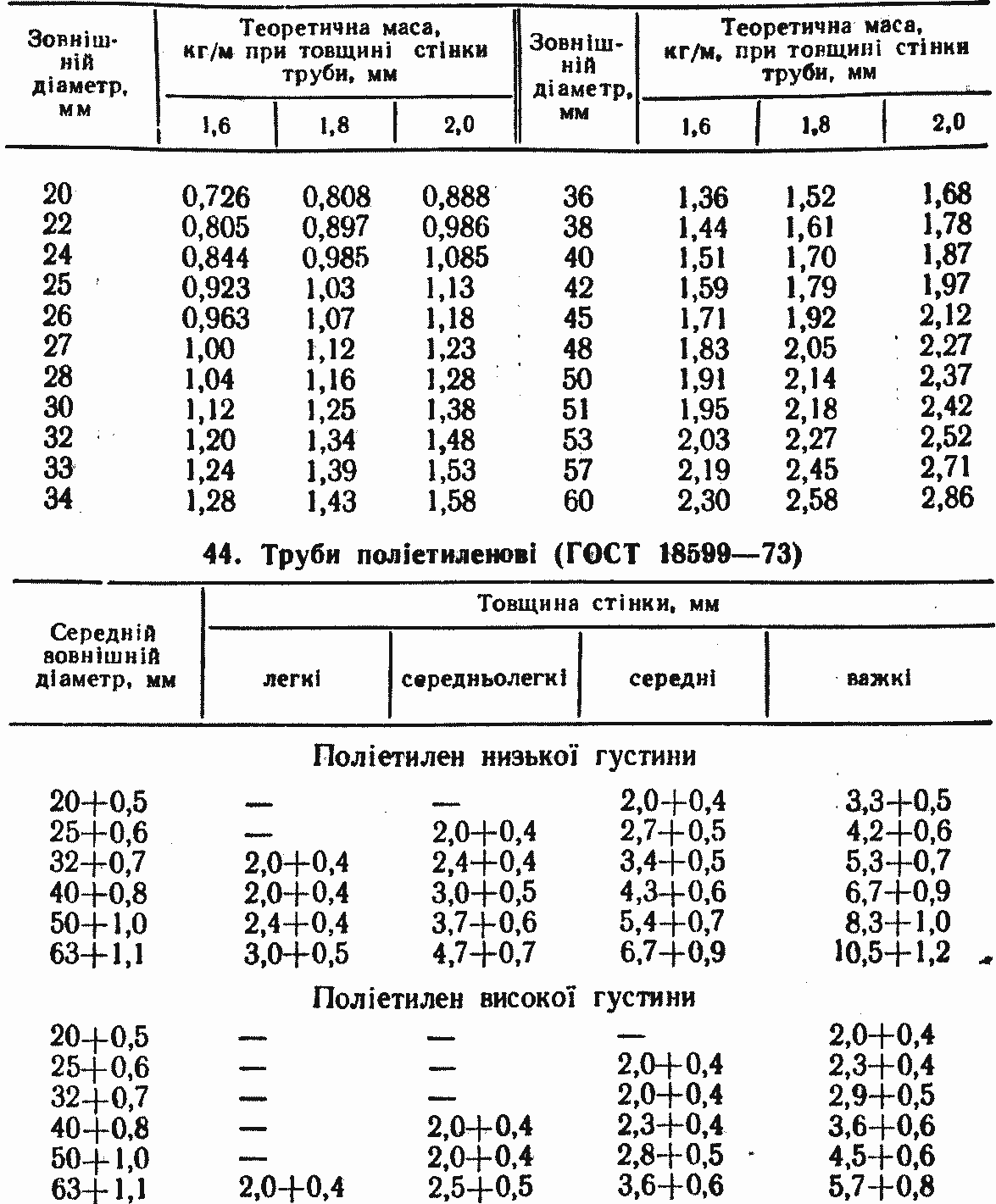

43. Труби стальні електрозварні (ГОСТ 10704—76)

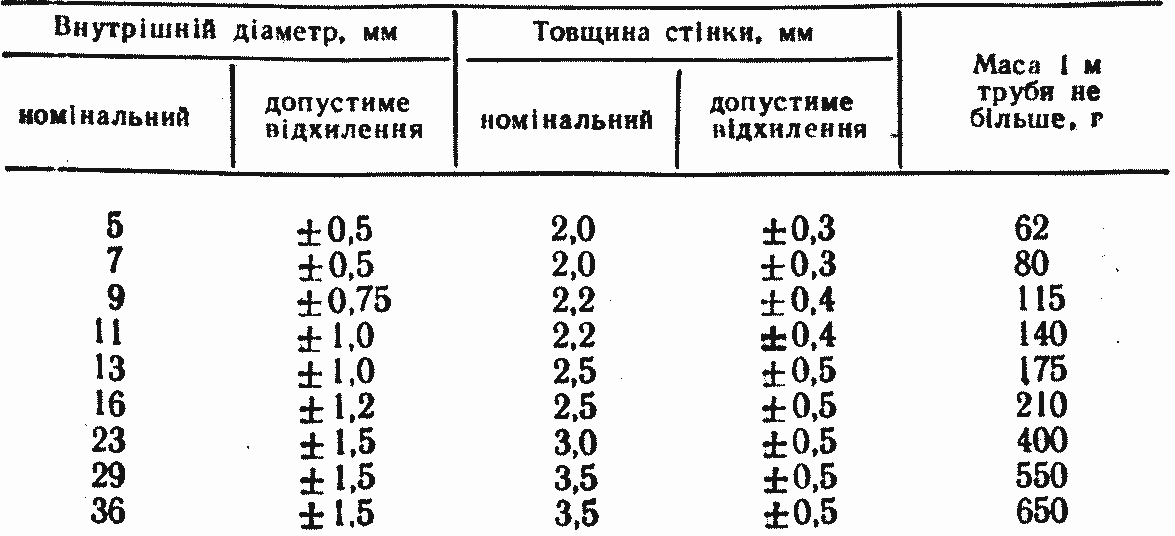

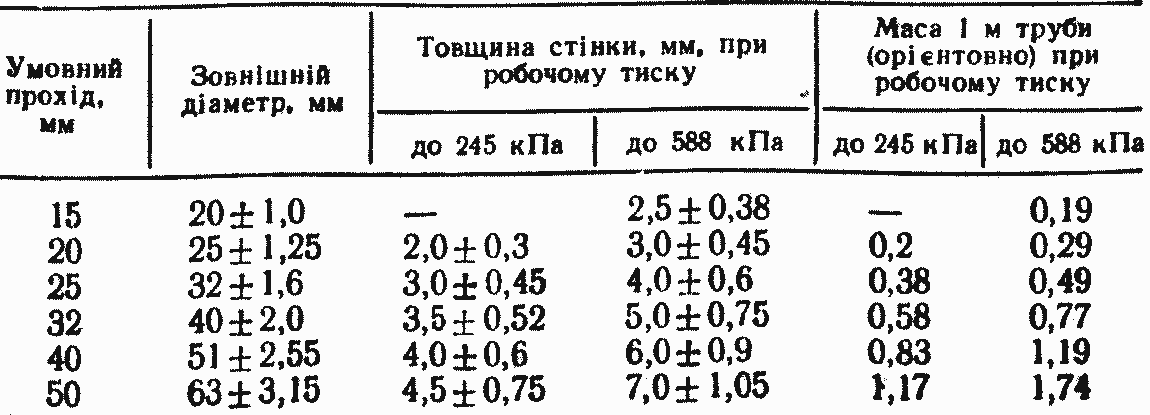

45. Труби з непластифікованого поліетилену (ТУ6—05—1573—72)
- Трубки гумові ізоляційні напівтверді (ГОСТ 3747—66)

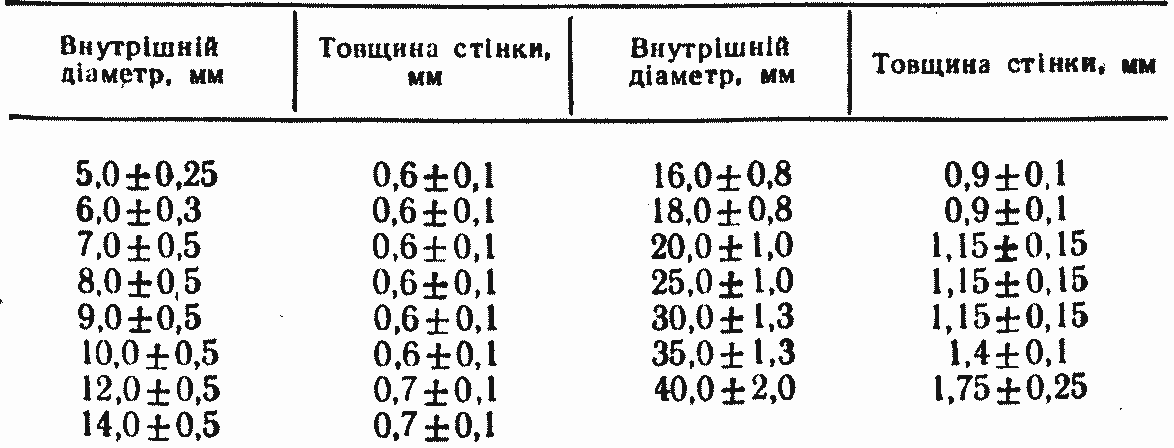

- Трубки з полівінілхлоридного пластикату (ГОСТ 19034—73)

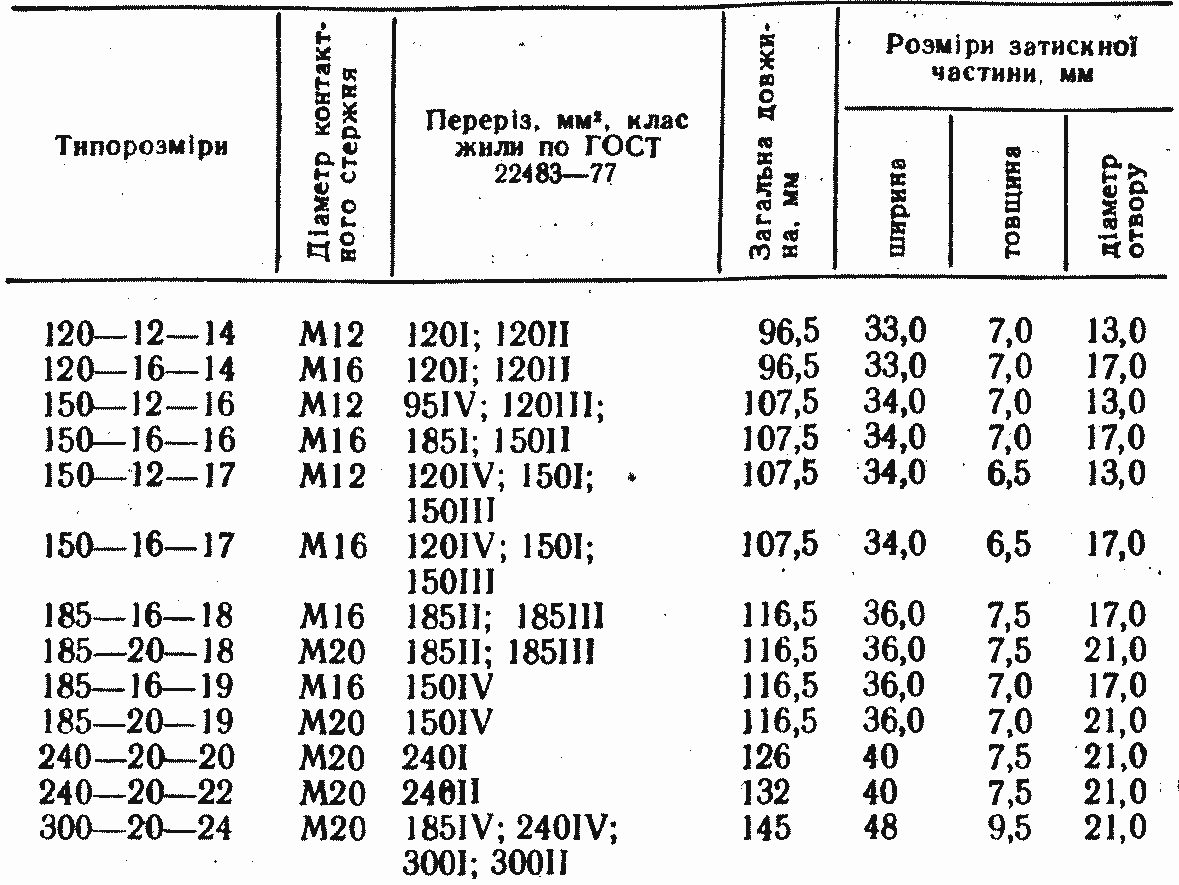

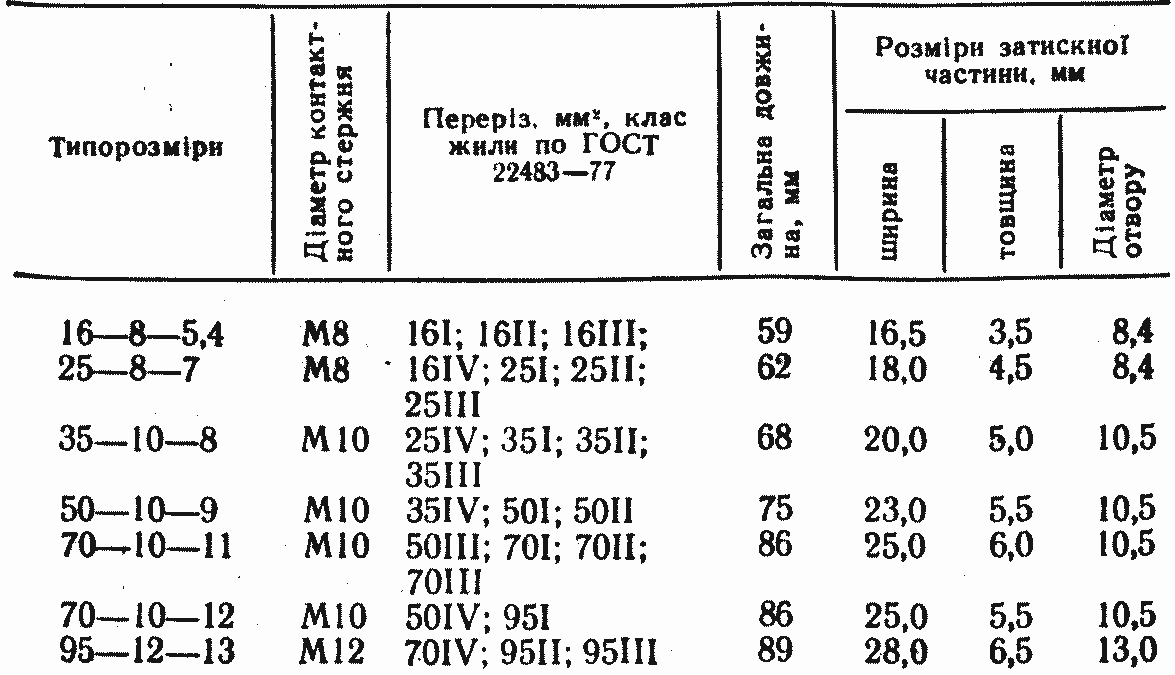

- Наконечники алюмінієві та мідно-алюмінієві для окінцювания ізольованих проводів і кабелів опресуванням (ГОСТ 9581—80)
Примітка. Цифри, що входять в позначення типорозміру наконечника означають: перша — площа перерізу жили, мм2; друга — діаметр контактного стержня, мм; третя — внутрішній діаметр отвору для жили, мм

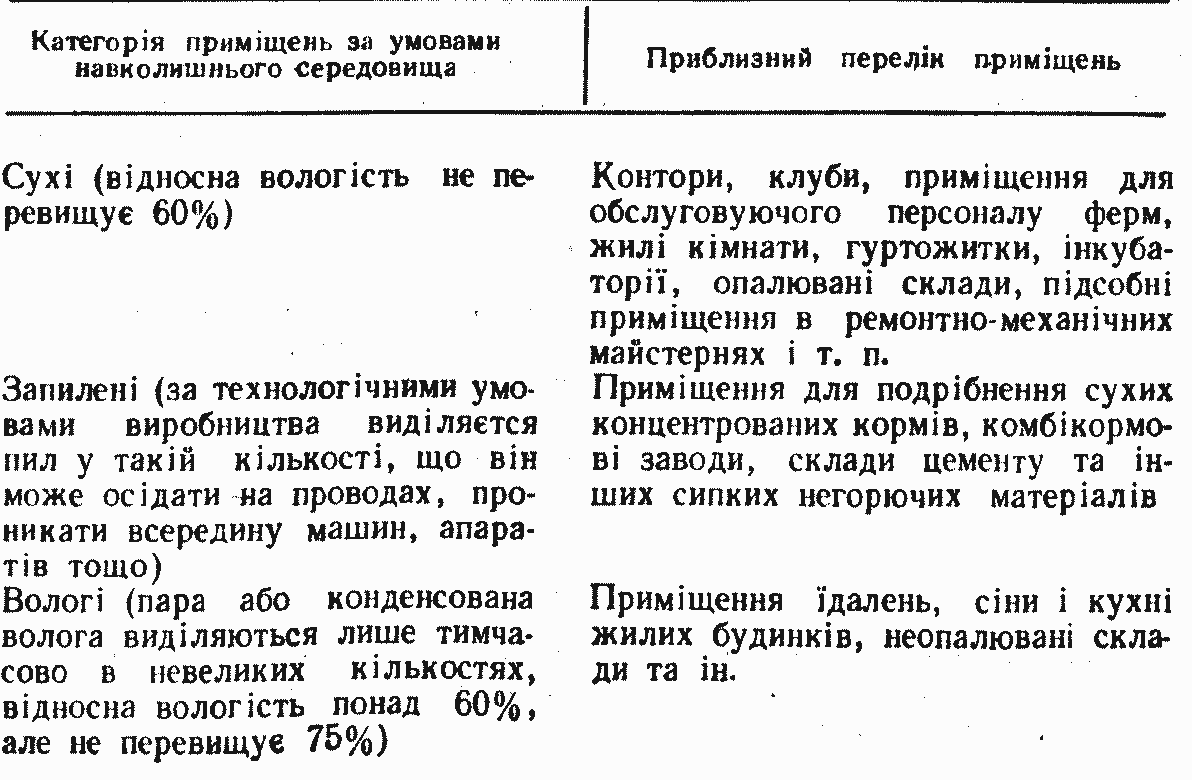

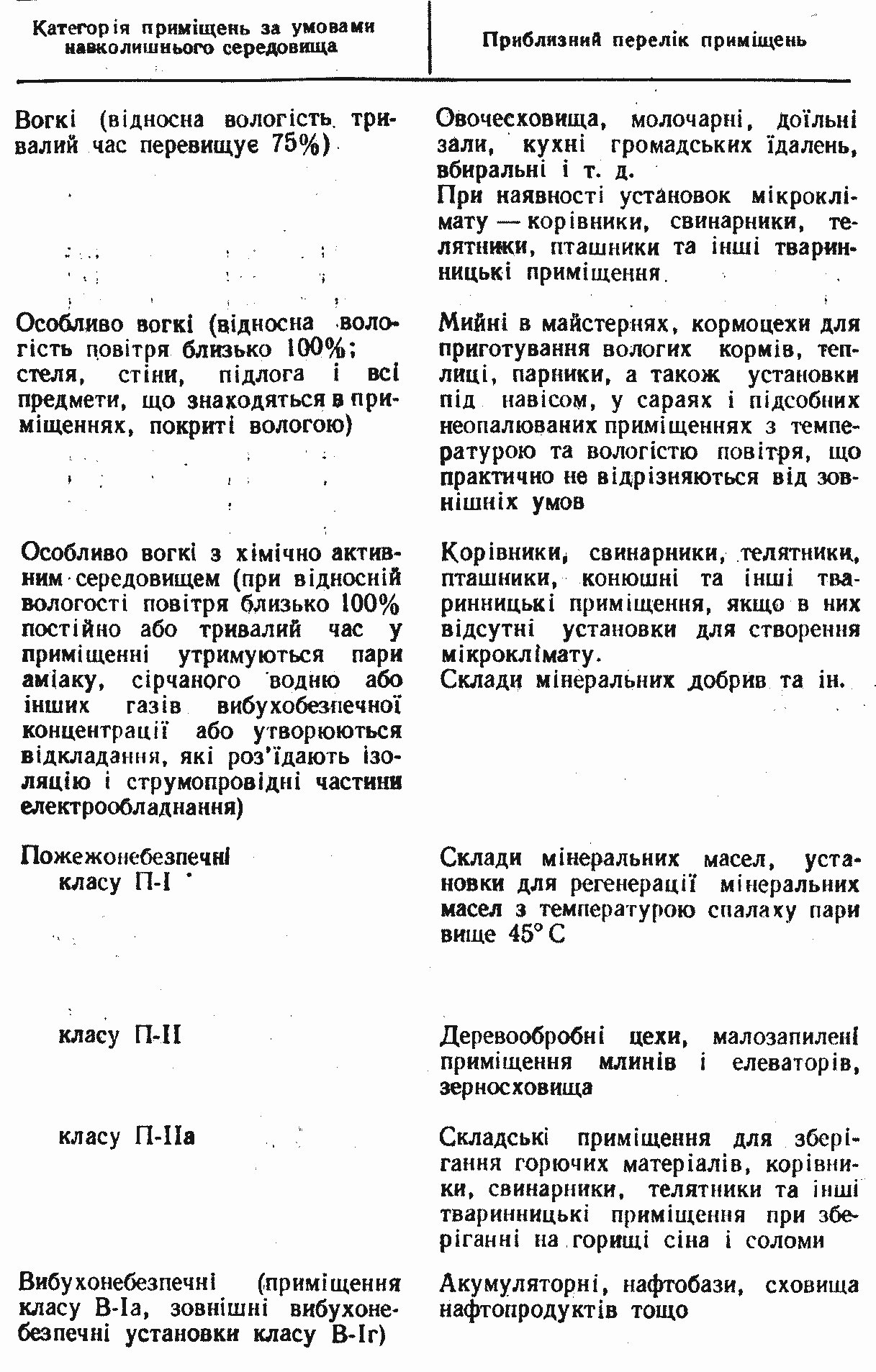

49. Класифікація сільськогосподарських приміщень

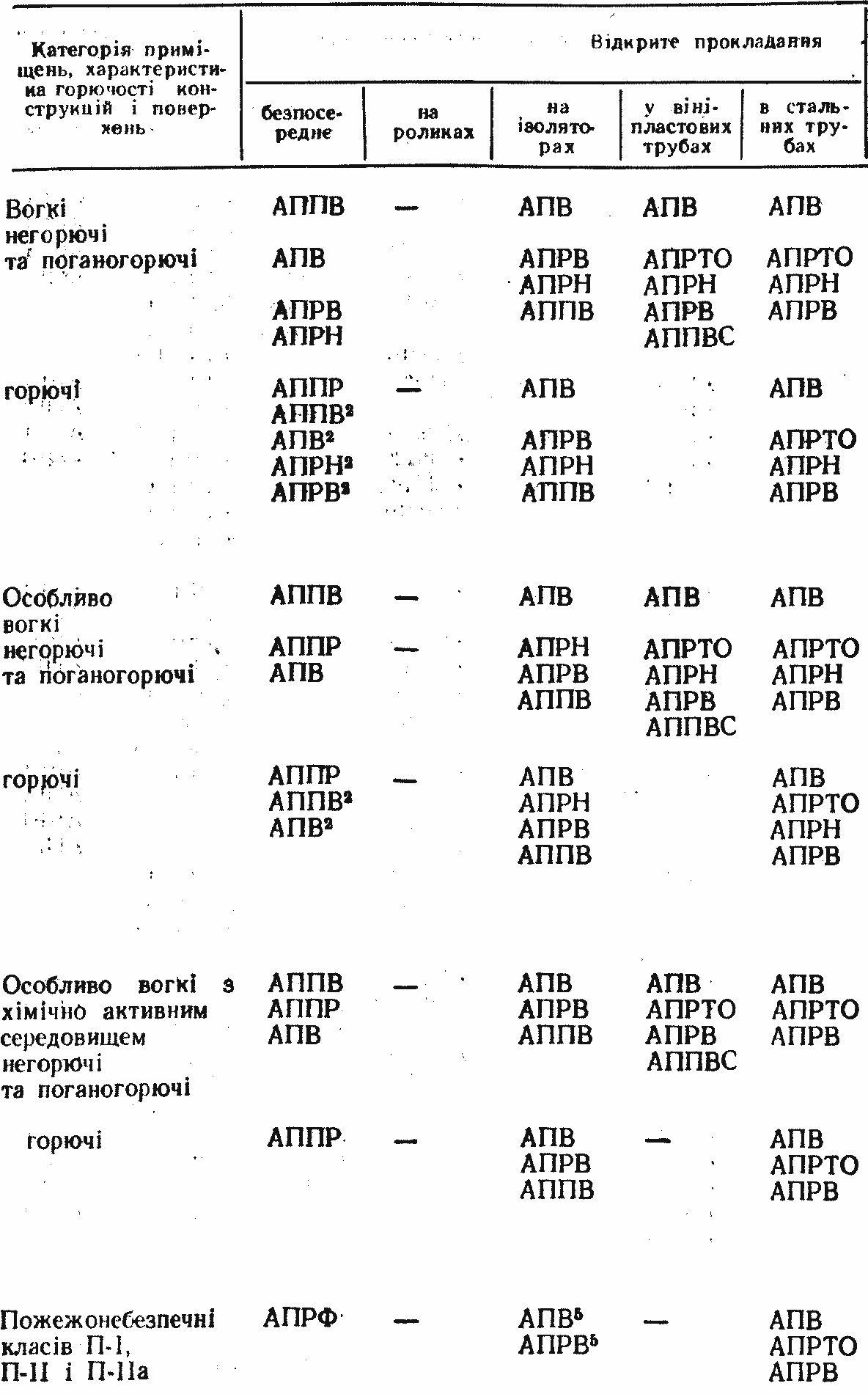

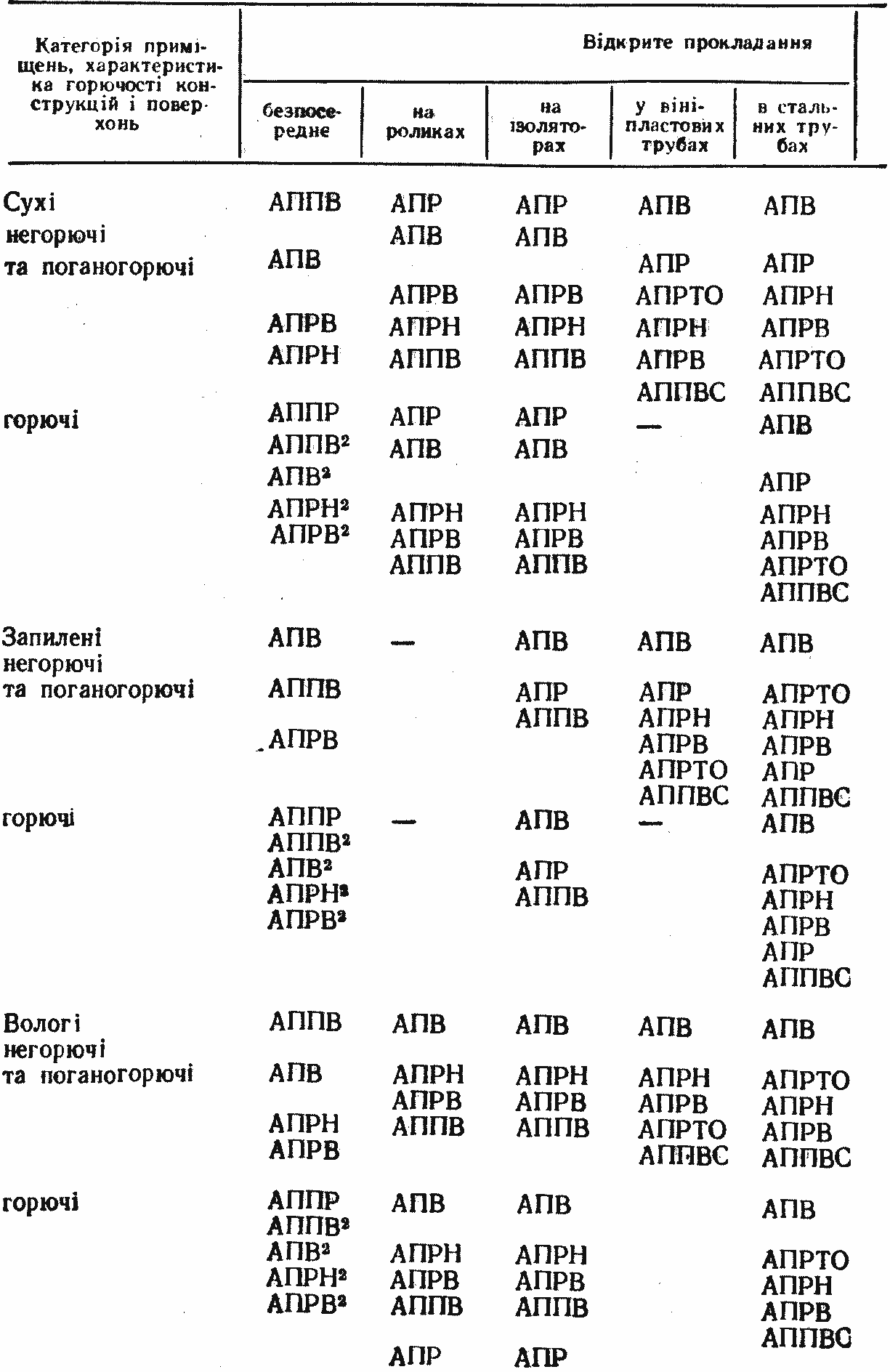

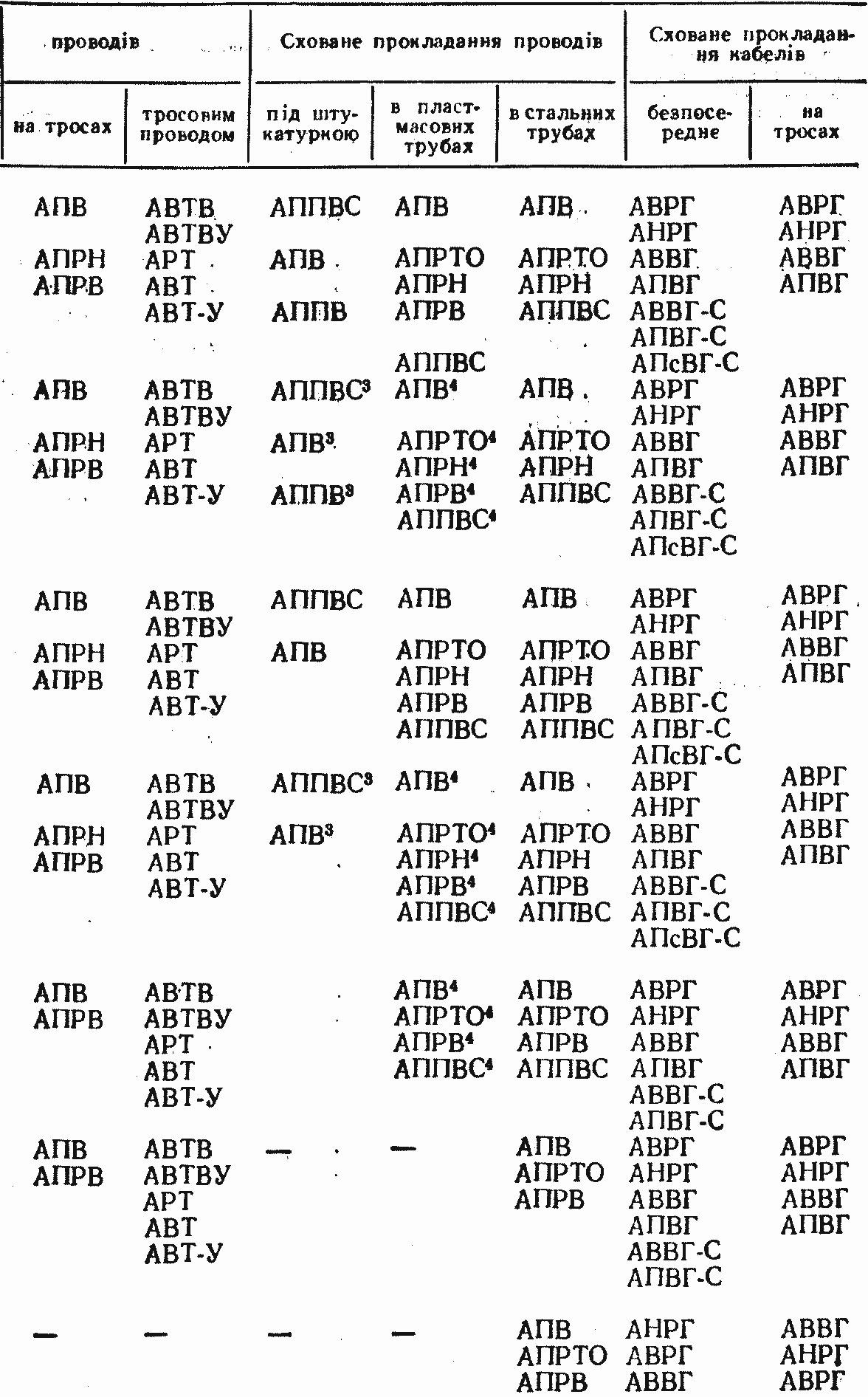

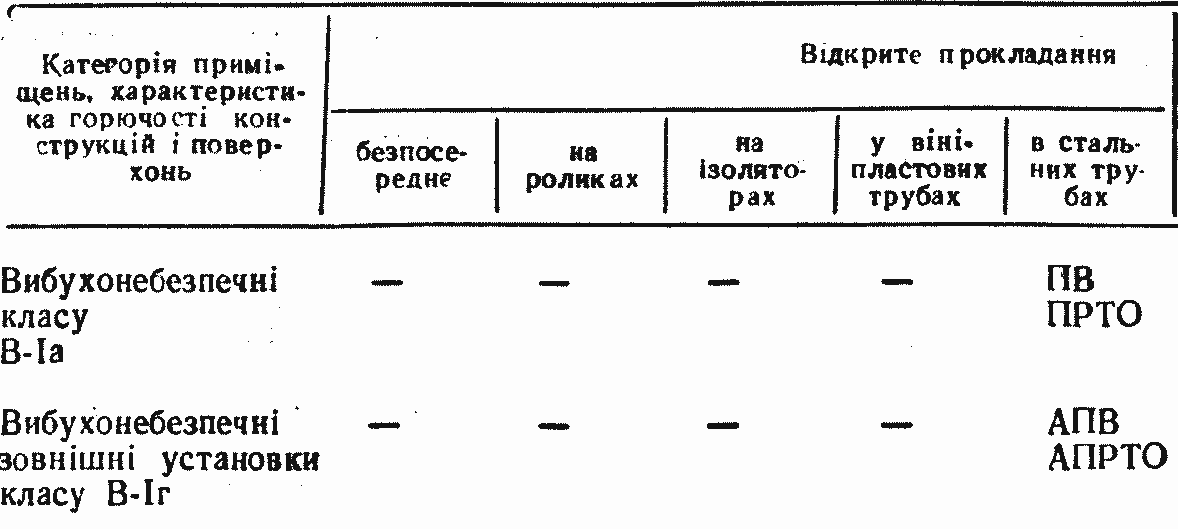

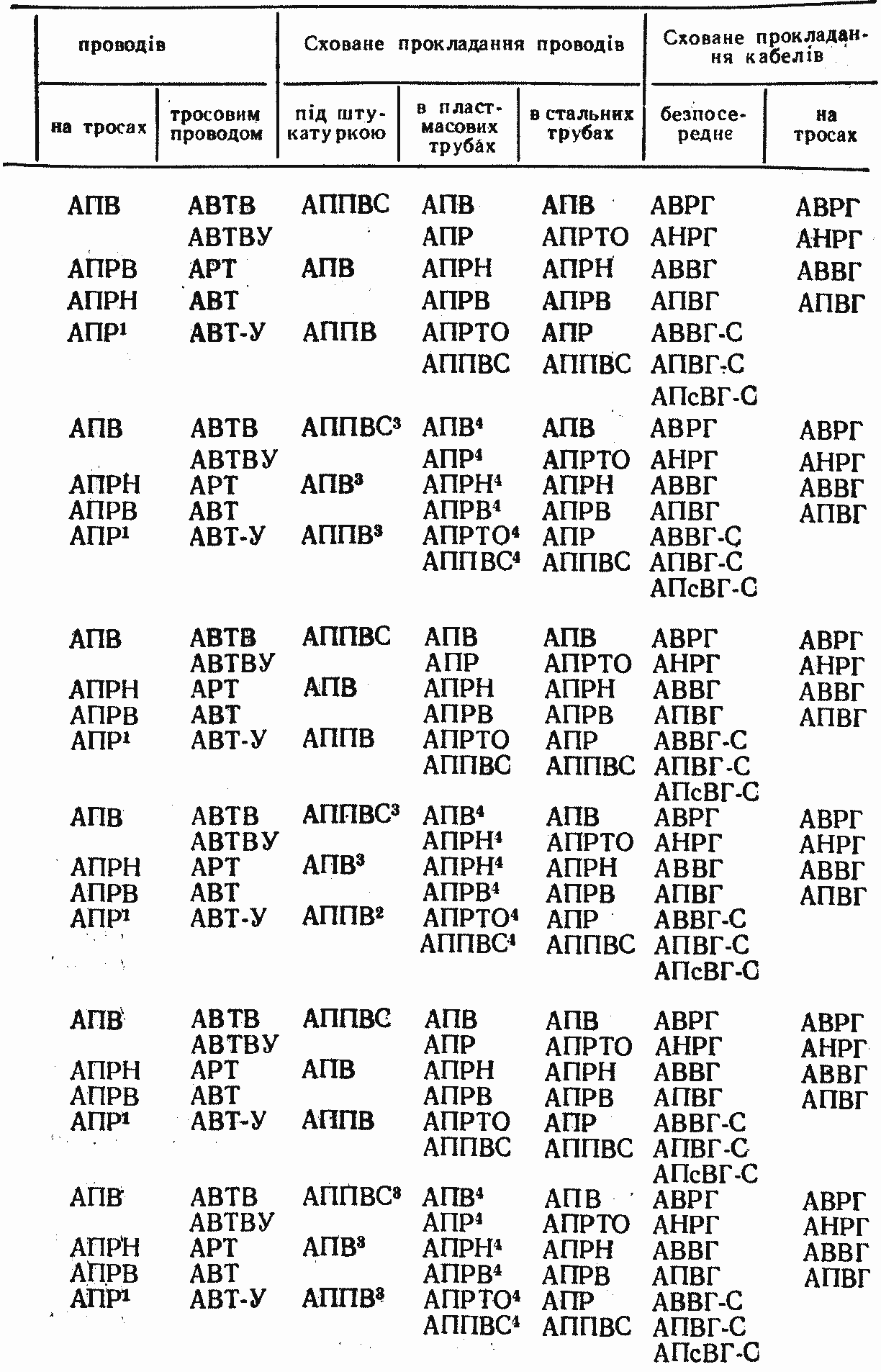

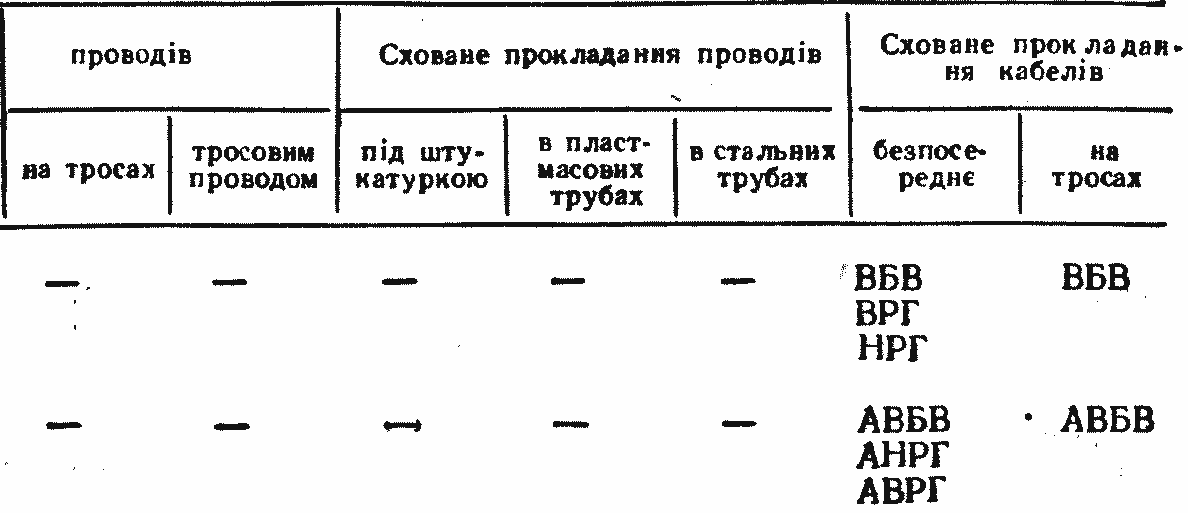

50. Рекомендовані марки проводів і кабелів для різних способів прокладання
* Прокладання на тросах допускається тільки в тому випадку, коли цей провід закріплений у підвісках тросових проводів (клицях), на роликах або ізоляторах
** Відкрите прокладання проводів з ізоляцією, що поширює горіння, безпосередньо по дерев’яних та інших горючих поверхнях не допускається. При необхідності таке прокладання виконують по шару листового азбесту товщиною не менше 3 мм як на 5 мм
** Сховане прокладання проводів з ізоляцією, що поширює горіння, по дерев’яних та інших поверхнях під шаром штукатурки виконується з підкладанням під проводки шару листового азбесту товщиною не менше 3 мм або штукатурки товщиною треба вирізати по ширині азбестової прокладки. Азбест або штукатурка повинні повинен виступати по обидва боки проводу не менше 5 мм.
По дерев'яних, покритих сухою штукатуркою, стінах і перегородках ці проводи не менше 5 мм, при цьому азбест або штукатурку вкладають поверх дранки або її виступати по обидва боки проводу не менш як на 5 мм.За винятком складських приміщень треба прокладати в зазорі між стіною і штукатуркою в суцільному шарі алебастру або між двома шарами листового азбесту товщиною не менше 3 мм.
При цьому шар азбесту або алебастру не менш як на 5 мм. В горючих стінах, перекриттях і конструкціях неметалеві трубки (вініпластові, ебонітові), в яких пропускають проводи, повинні прокладатись по шару листового азбесту товщиною не менше 3 мм або штукатурки товщиною не менше 5 мм.
Сховані електропроводки прокладають у підлогах, стелях, стінах і перегородках (під штукатуркою, в каналах будівельних конструкцій, лотках і т. п.). Виконують їх незахищеними проводами і кабелями, прокладеними в трубах (ізоляційних, ізоляційних з металевою оболонкою, стальних), а також спеціальними проводами.
За призначенням розрізняють електропроводки силові та освітлювальні.
Технічні дані проводів, кабелів та інших виробів, що застосовують для внутрішніх електропроводок, наведені в таблицях 27—48.
Вибір виду електропроводки, марки і способу прокладання проводів та кабелів.
Вид електропроводки, марку та спосіб прокладання проводів або кабелів вибирають залежно від призначення, цінності та архітектурних особливостей будівлі, умов навколишнього середовища, характеристики електроприймачів, вимог техніки безпеки, протипожежних правил і т. д.
У стаціонарних електропроводках здебільшого застосовують проводи і кабелі з алюмінієвими жилами. Виняток становлять проводи для освітлювальних арматур, проводи і кабелі для електропроводок, прокладених на горищах будівель із займистими перекриттями тощо. У таких випадках використовують проводи і кабелі з мідними жилами. При цьому, як правило, необхідно застосовувати електропроводки, що не потребують стальних труб. В стальних трубах їх виконують лише тоді, коли за умовами навколишнього середовища або місця прокладання інша проводка недопустима або явно недоцільна.
У переносних і пересувних електропроводках застосовують спеціальні гнучкі проводи і кабелі, всі жили яких, в тому числі й заземлювальна, мають загальну оболонку.
Ізоляція проводів, шнурів і кабелів в усіх випадках має бути розрахована на напругу не нижче номінальної напруги електромережі, в якій вони застосовуються, а захисні оболонки повинні відповідати категорії приміщення за умовами навколишнього середовища (табл. 49) та способу прокладання. При цьому нульові проводи повинні мати ізоляцію, рівноцінну ізоляції фазних.
Вид електропроводки, марку та спосіб прокладання проводу або кабеля можна вибрати за даними таблиці 50. Перша з наведених у цій таблиці марок проводів і кабелів є найдоцільнішою, тільки при необхідності її можна замінити наступною, менш бажаною.
Вибір перерізу жил проводів, шнурів і кабелів.
Переріз струмопровідних жил проводів, шнурів і кабелів вибирають так, щоб вони не нагрівались максимальним тривалим робочим струмом (Iм.р) більше установлених норм і мали достатню механічну міцність. При цьому втрати напруги в електромережі (∆U, %) не повинні перевищувати допустимих значень.
Для відгалужень до окремих електроприймачів, що працюють з постійною номінальною споживаною потужністю, за максимальні тривалі робочі струми приймають їх номінальні струми, тобто

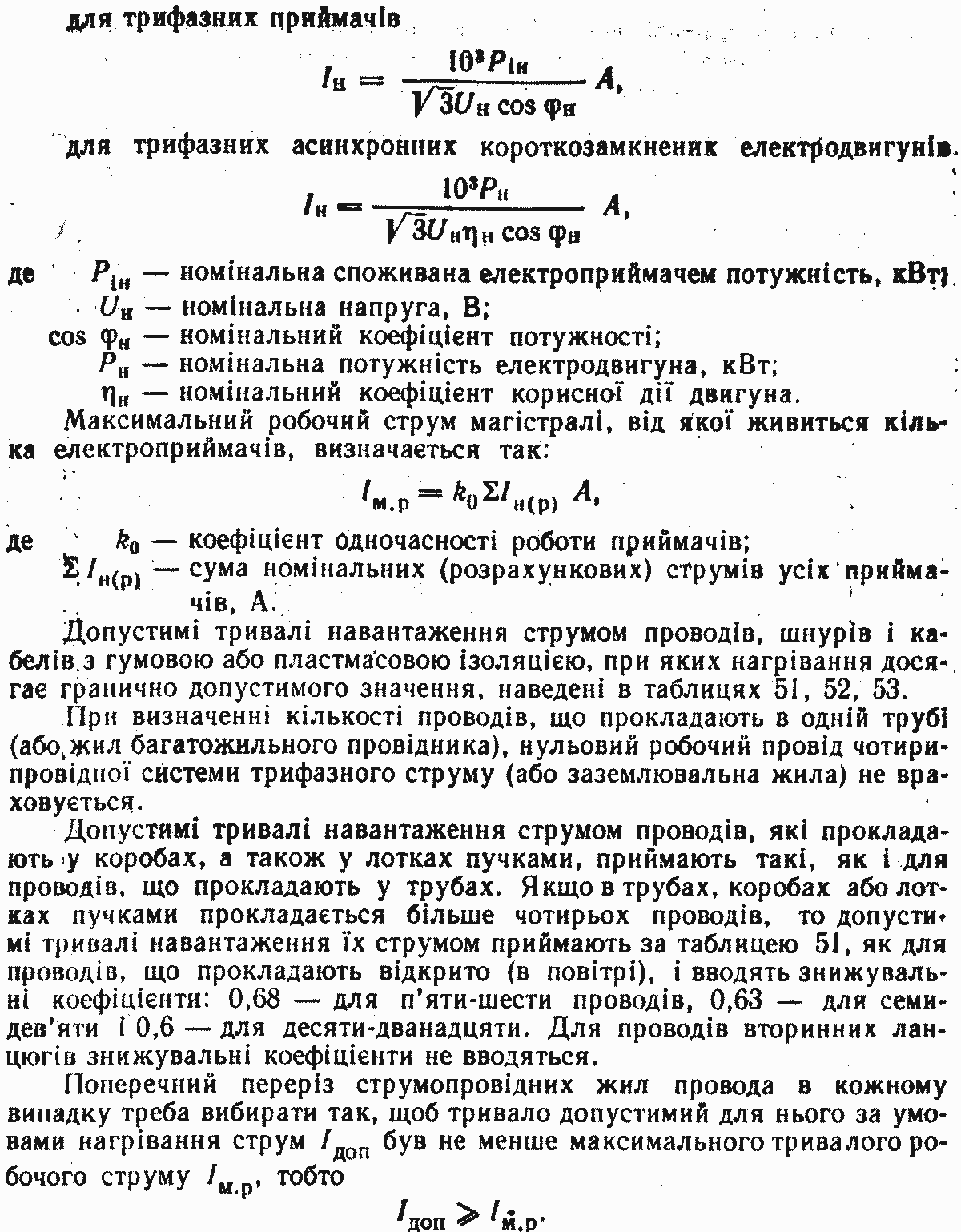

Номінальні струми визначають за формулами:
для однофазних приймачів
Після цього необхідно перевірити надійність захисту електромережі від струмів короткого замикання. Захист забезпечується, якщо струм однофазного короткого замикання перевищує номінальний струм плавкої вставки запобіжника або розчіплювача автомата з обернено залежною від струму характеристикою не менше як у 3 рази, а при наявності у мережі автоматів, що мають тільки електромагнітний розчіплювач (відсічку), — струм короткого замикання дорівнює величині уставки струму миттєвого спрацювання, помноженій на коефіцієнти розкиду уставки та запасу 1,1.

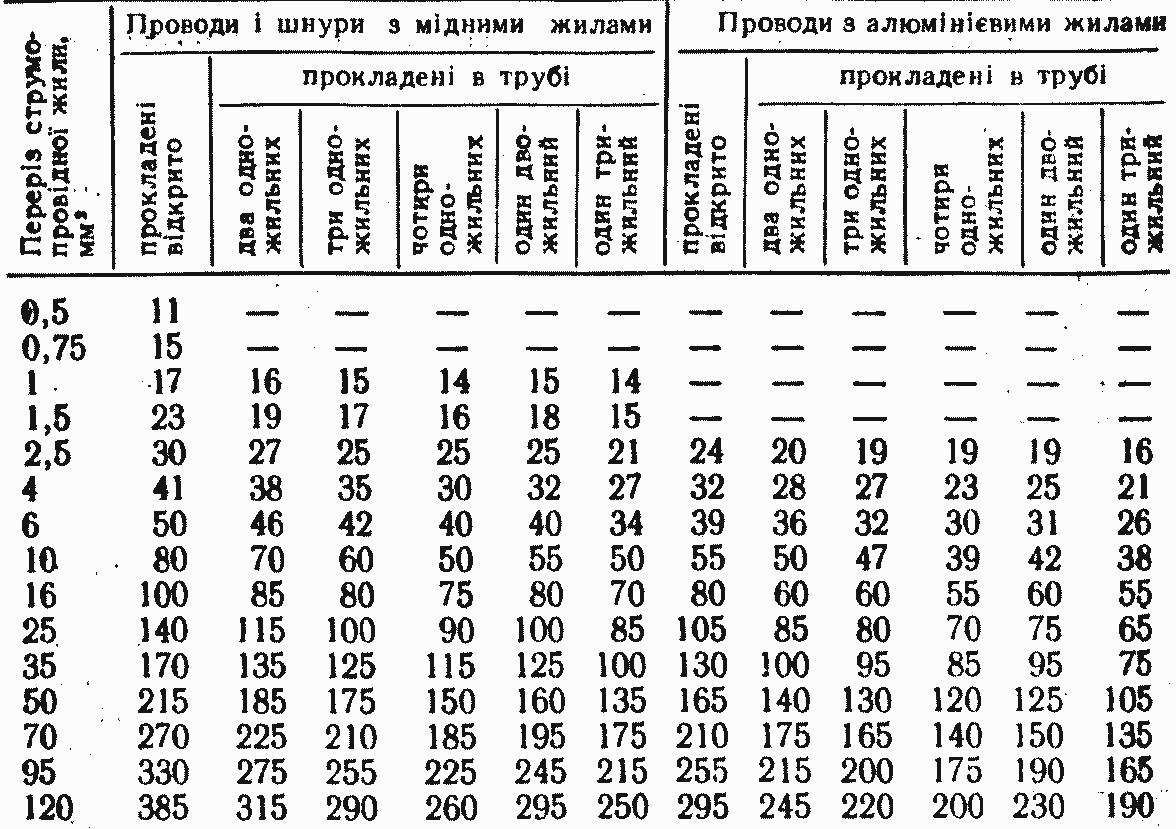

51. Найбільші тривало допустимі навантаження струмом проводів і шнурів у гумовій і полівінілхлоридній ізоляції з мідними та алюмінієвими жилами, А

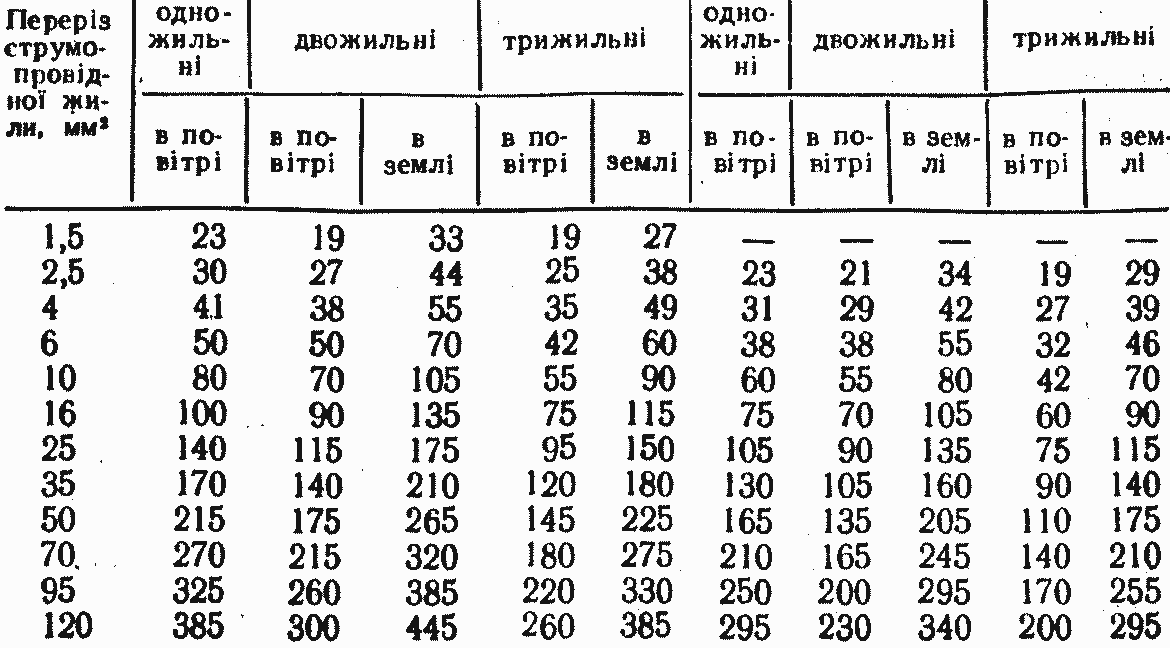

52. Найбільші тривало допустимі навантаження струмом проводів з мідними жилами у гумовій ізоляції та металевих захисних оболонках, кабелів з мідними жилами у гумовій ізоляції та свинцевій, полівінілхлоридній та найритовій або гумовій оболонках, броньованих і неброньованих кабелів з алюмінієвими жилами в гумовій або пластмасовій ізоляції та свинцевій, полівінілхлоридній і гумовій оболонках броньованих та неброньованих, А.
Проводи і кабелі змідними жилами Кабелі з алюмінієвими жилами

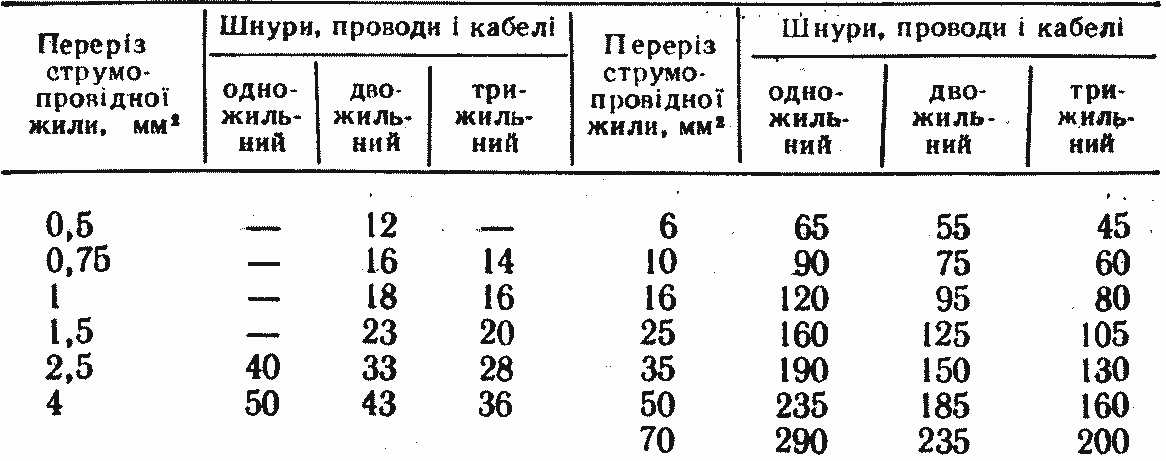

53. Найбільші тривало допустимі навантаження струмом шнурів переносних шлангових легких і середніх, кабелів переносних шлангових важких, кабелів шахтних гнучких шлангових і прожекторних та проводів переносних з мідними жилами, А
Примітка. Навантаження струмом стосуються шнурів, проводів і кабелів як з заземлювальною жилою, так і без неї.
В електромережах, захищених тільки від струму короткого замикання, розрахункову перевірку останнього можна не виконувати, якщопо відношенню до тривало допустимих струмів проводів апарати захисту мають кратність не більше:
3 — для номінального струму плавких вставок запобіжників;
4,5 — для струму установки автомата, що має тільки максимальний миттєво діючий розчіплювач (відсічку);
1 — для номінального струму розчіплювана автомата з обернено залежною від струму характеристикою, яка не регулюється (незалежно від наявності чи відсутності відсічки);
1,5 — для струму зрушення розчіплювана автомата з обернено залежною від струму характеристикою, яка регулюється; якщо при цьому автомат має ще й відсічку, то її кратність струму спрацювання не обмежується.
У сітках, захищених від перевантаження, тривало допустимі струми провідників повинні бути не менше:
1,25 номінального струму плавкої вставки або струму установки автомата, що має тільки максимальний миттєво діючий розчіплювач — для провідників з гумовою та аналогічною за тепловими характеристиками ізоляцією.
Номінального струму розчіплювана автомата з обернено залежною від струму характеристикою, яка не регулюється (незалежно від наявності чи відсутності відсічки),— для провідників усіх марок;
струму зрушення автоматичного вимикача з обернено залежною від струму характеристикою, яка регулюється,— для проводів і кабелів з гумовою та аналогічною за тепловими характеристиками ізоляцією;
номінального струму електродвигуна — для провідників відгалужень до короткозамкнених електродвигунів у вибухобезпечних приміщеннях;
1,25 номінального струму електродвигуна — для провідників відгалужень до короткозамкнених електродвигунів напругою до 1000 В у вибухонебезпечних приміщеннях.
Для забезпечення достатньої механічної міцності проводів, шнурів і кабелів поперечні перерізи їх струмопровідних жил повинні бути не меншими від наведених у таблиці 54.

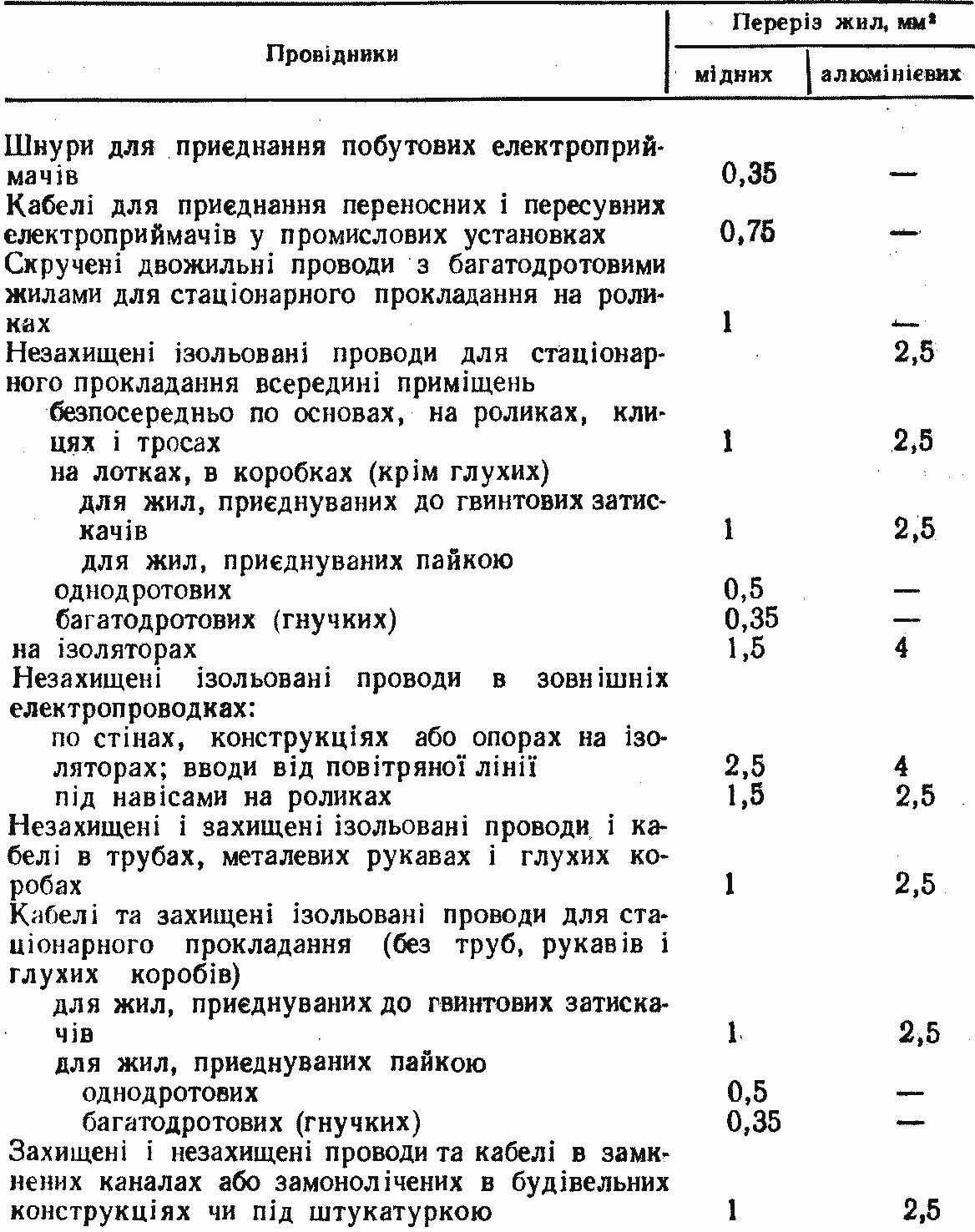

- Найменші перерізи струмопровідних жил проводів і кабелів в електропроводках
Вибір діаметрів труб для електропроводки.
Внутрішній діаметр труби, призначеної для прокладання в ній проводів і кабелів, вибираютьзалежно від їх кількості і діаметрів та складності траси трубопроводу.

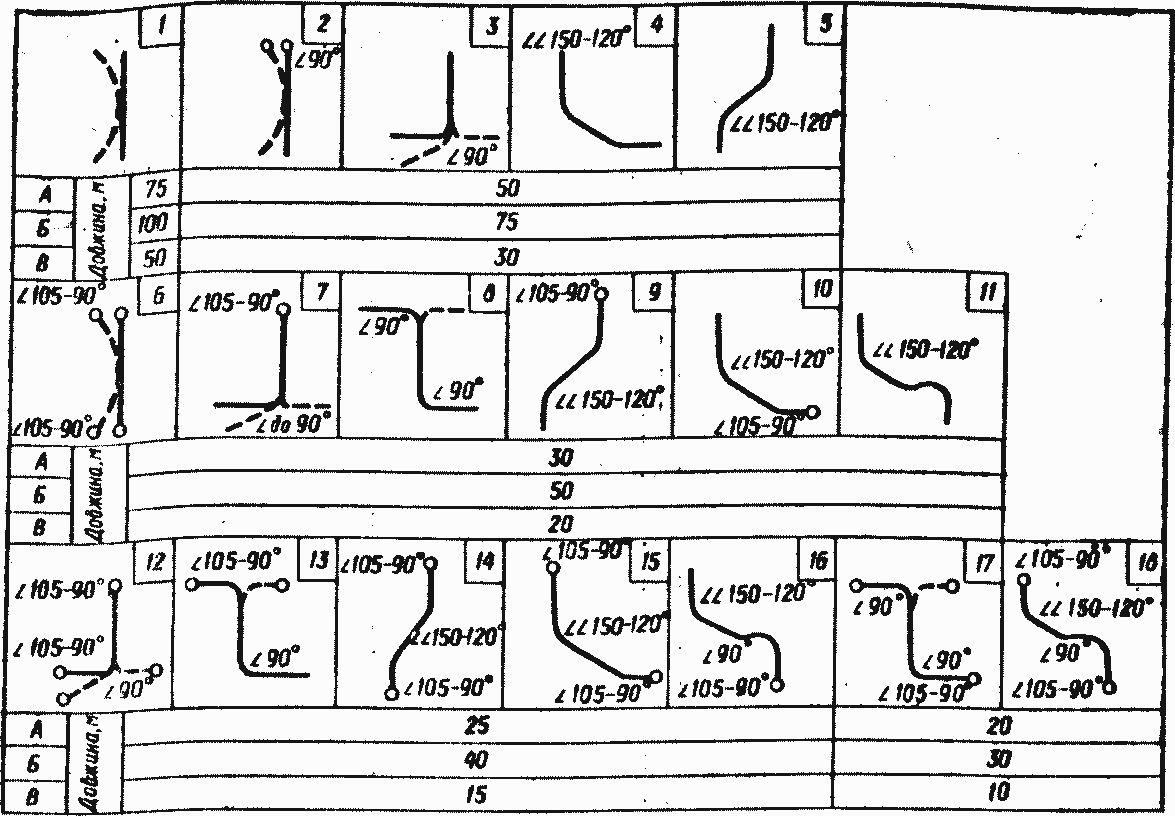

Складність траси характеризується її довжиною та кількістю і величиною кутів повороту. Найпоширеніші групи складності показані на рисунку 10. Кружки на кінцях лінії означають, що труба загнута вниз або вгору під кутом 90° (ввід в ящик, щит, пусковий апарат тощо). Пунктиром показані можливі напрямки трубопроводу без зміни групи складності траси.

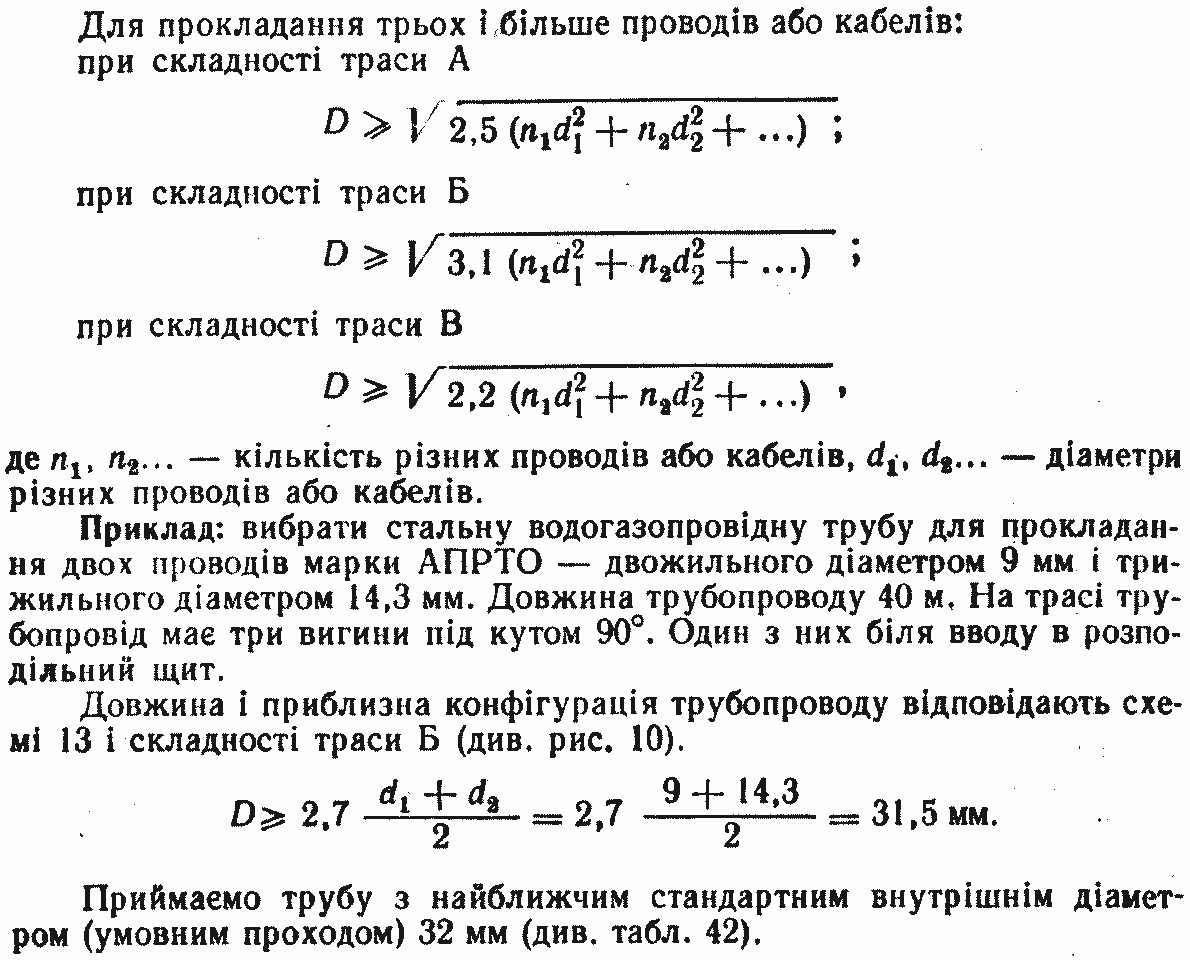

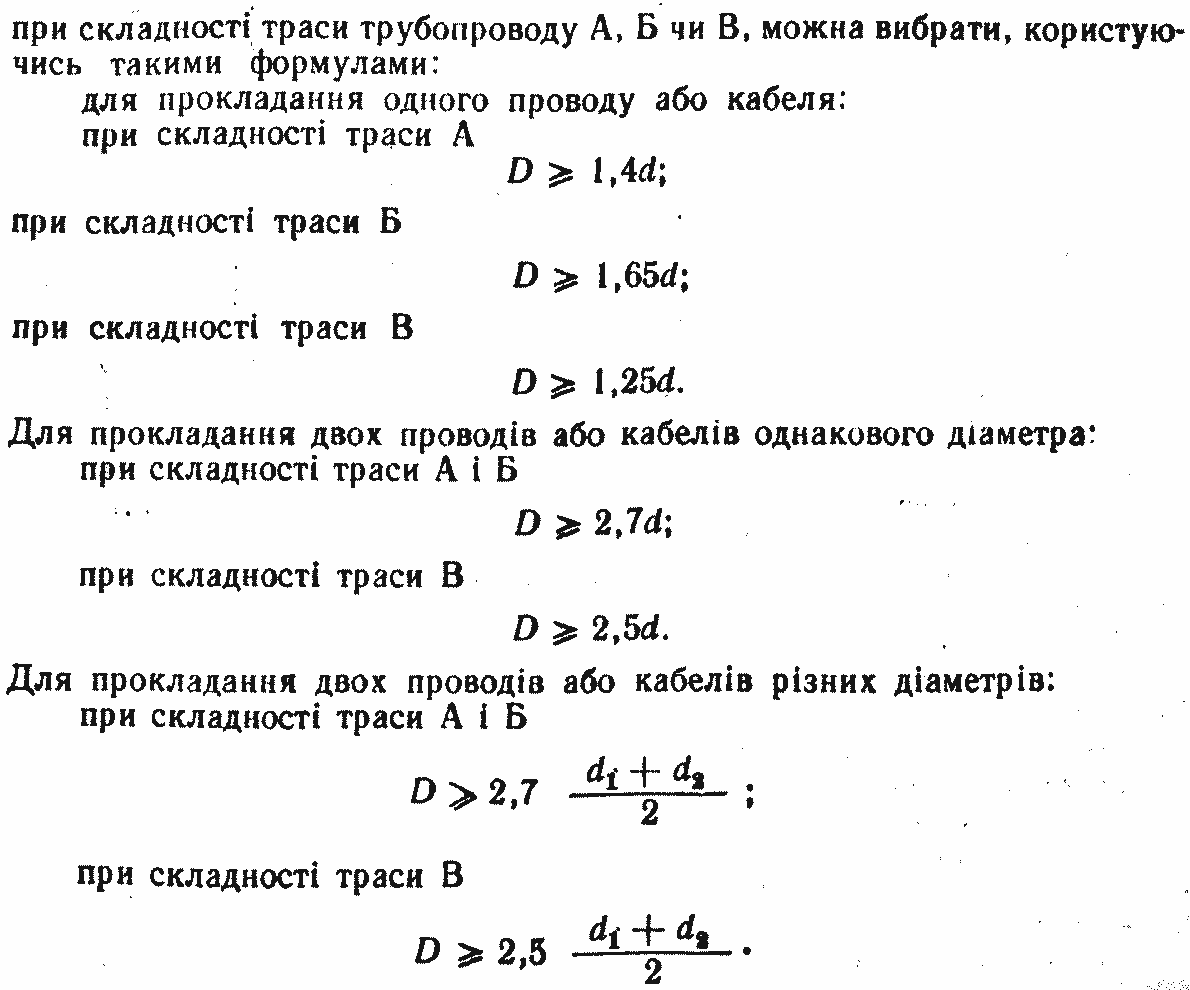

Внутрішній діаметр (умовний прохід) труби D,потрібний для прокладання одного, двох або трьох і більше провідників діаметром d
Рис. 10. Розрахункові схеми для вибору стальних труб: А, Б І В — групи складності.
