Автоматичні вимикачі серії А3100.

Автоматичні вимикачі цієї серії призначені для захисту електричних установок від перевантажень і коротких замикань (особливо ізольованих проводів та кабелів від недопустимого нагрівання у цих режимах), а також для нечастих кому- тацій силових електричних кіл.
Вимикачі А3100 використовують для роботи в тривалому режимі при напрузі до 500 В змінного струму частотою 50—60 Гц і до 220 В постійного струму. Вони експлуатуються в закритих приміщеннях при температурі навколишнього середовища для вимикачів з тепловими або комбінованими розчіплювачами від +5 до +40° С, а для вимикачів з електромагнітними розчіплювачами і неавтоматичних — від —40 до +40° С. Відносна вологість навколишнього повітря не більше 95% при температурі +25° С і не більше 50% при +40° С.
Такі автоматичні вимикачі не розраховані для роботи в середовищах, насичених струмопровідним пилом, які містять їдку пару і гази в концентраціях, що руйнують метали та ізоляцію, у вибухонебезпечних середовищах, а також у місцях, не захищених від попадання води. Ступінь захисту вимикачів ІРЗО, контактів ІР00. Кліматичне виконання і категорія розміщення У4 для вимикачів з тепловими або комбінованими розчіплювачами і У3 для вимикачів з електромагнітними розчіплювачами та неавтоматичних.
Автоматичні вимикачі серії А3100 (табл. 94) розрізняють за такими ознаками:
струмом автомата (змінний або постійний) і його номінальною величиною;
кількість полюсів (1, 2 та 3);
видом вбудованих розчіплювачів максимального струму (тепловий, електромагнітний, комбінований і без розчіплювачів);
номінальним струмом розчіплювачів;
з незалежним розчіплювачем чи без нього;
з блок-контактами або без них;
видом приєднання зовнішніх проводів (переднє чи заднє).
Автоматичні вимикачі типу А3160 випускають тільки з тепловими розчіплювачами, всі інші або з електромагнітними, або з комбінованими. Розчіплювані автоматів типів А3160 і АЗ110 монтують безпосередньо в корпусі автомата, а у автоматів інших типів вони знімні і мають самостійний кожух.
Регулюють струм уставки спрацювання розчіплювачів тільки під час калібровки на заводах-виготівниках.

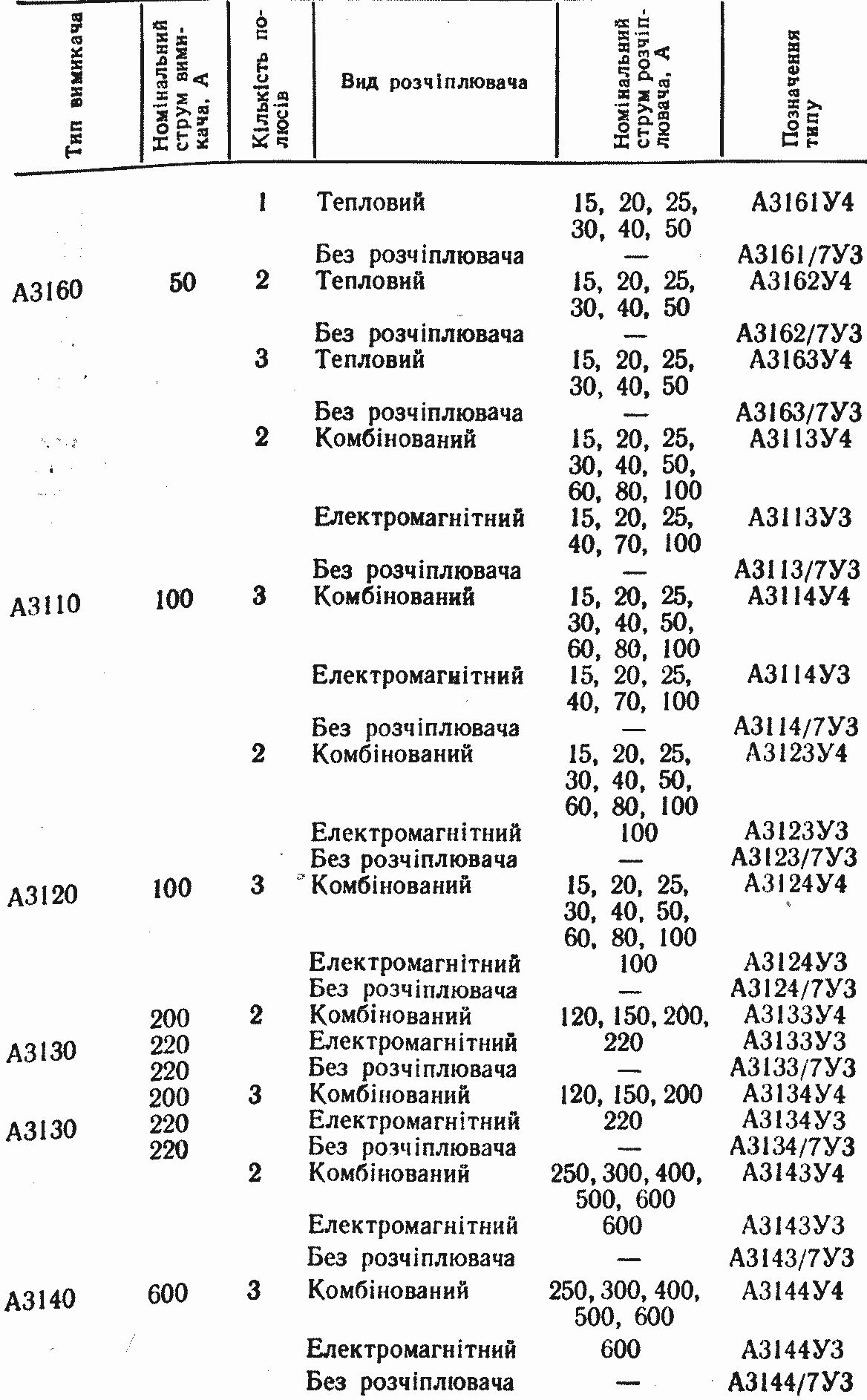

94. Технічні дані вимикачів серії А3100

За вимогою замовника в автоматичні вимикачі типів А3120, А3130 і А3140 можуть бути вбудовані блок-контакти (2з + 2р) з Ін = 1 А і незалежний (дистанційний) електромагнітний розчіплювач, який розмикає електричне коло при подаванні напруги на його котушку, діючи на вимикач. Номінальні напруги котушки 36, 110, 127, 220,380 В змінного струму частотою 50 Гц і 48, 110, 220 В постійного струму. Цей розчіплювач чітко спрацьовує при напрузі 75—110% від номінальної.

95. Номінальні напруги установок, в яких використовуються автомати А3100

Проводи від блок-контактів і котушки незалежного розчіплювана виведені на окрему колодку затискачів. У вимикачів з заднім приєднанням проводів колодку затискачів закріплюють на вимикачі позаду, при передньому приєднанні проводів — біля нього.

Номінальні напруги установок, в яких можуть застосовуватися автоматичні вимикачі серії А3100, наведено у таблиці 95.
Теплові розчіплювані автоматичних вимикачів серії А3100 повинні спрацьовувати за час, не більший 1 год при струмі 1,35Iнрдля вимикачів типу А3160 і при струмі 1,45Iнр. для всіх інших типів. При струмі 1,1Iпр не повинні спрацьовувати розчіплювані вимикачів типів А3160, А3120 протягом 2 год, вимикачів типу А3130 протягом З год і вимикачів типу А3140 протягом 4 год.
Уставки на струм миттєвого спрацювання електромагнітних розчіплювачів автоматичних вимикачів серії А3100 (при змінному струмі частотою 50 Гц) наведено в таблиці 96.
Комутаційна здатність автоматичних вимикачів серії А3100 при змінному струмі частотою 50 Гц і cos φ> 0,5 наведена в таблиці 97.
Допоміжні контакти вимикачів серії А3100 мають номінальний струм тривалого режиму 1 А, струм вмикання — 10 А, струм вимикання 0,4 А при індуктивному навантаженні і при напрузі 220 В змінного струму. Якщо використовується змінний струм напругою 380 В, то струм вимикання становить 0,25 А.
За способом приєднання зовнішніх проводів вимикачі серії А3100 стаціонарного виконання виготовляють для переднього, заднього і комбінованого приєднання. Робоче положення в просторі— на вертикальній площині з можливістю повороту на 90° в обидві сторони. Допускаються відхилення до 5° від робочого положення в будь-яку сторону.
За допустимим матеріалом приєднуваних проводів (табл. 98) стаціонарні вимикачі мають два виконання: з затискачами для приєднання мідних проводів та з затискачами для алюмінієвих проводів, що обумовлюють при замовленні вимикачів. Якщо це не обумовлено, то вимикачі поставляються з затискачами для мідних проводів.
Кабельні наконечники для мідних проводів виготовляються мідними. Для вимикачів типу А3140 можуть застосовуватися спеціальні литі латунні наконечники, які поставляються за особливим замовленням. При замовленні кабельних наконечників для вимикачів з переднім приєднанням проводів необхідно вказувати тип вимикача і діаметр отвору під жилу кабеля (табл. 99). Для вимикачів типу А3160 наконечники не поставляються.

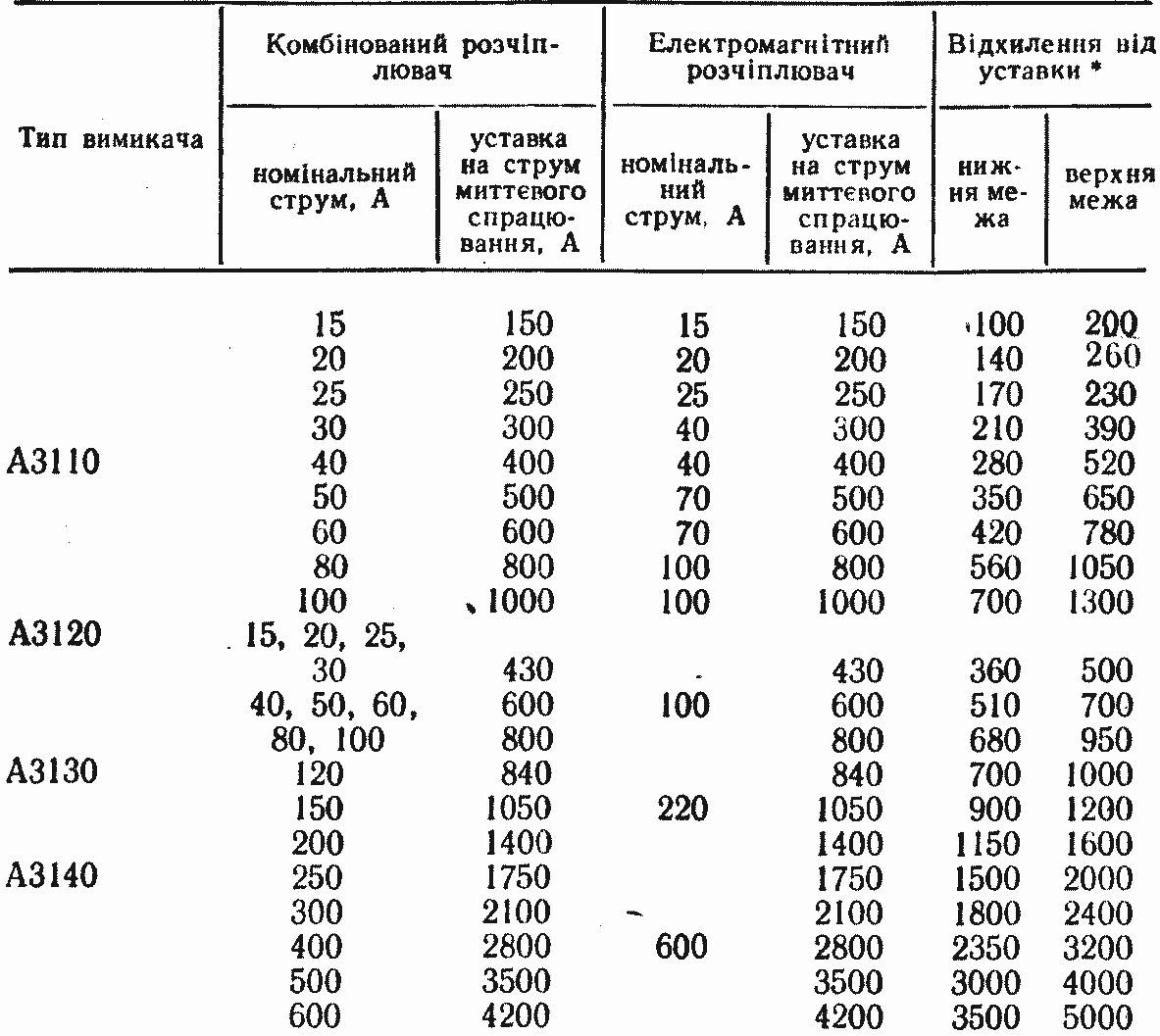

1. Уставки на струм миттєвого спрацювання електромагнітних розчіплювачів вимикачів серії А3100

* При нижній межі електромагнітні елементи розчіплювачів не повинні спрацьовувати а при верхній — спрацьовувати чітко

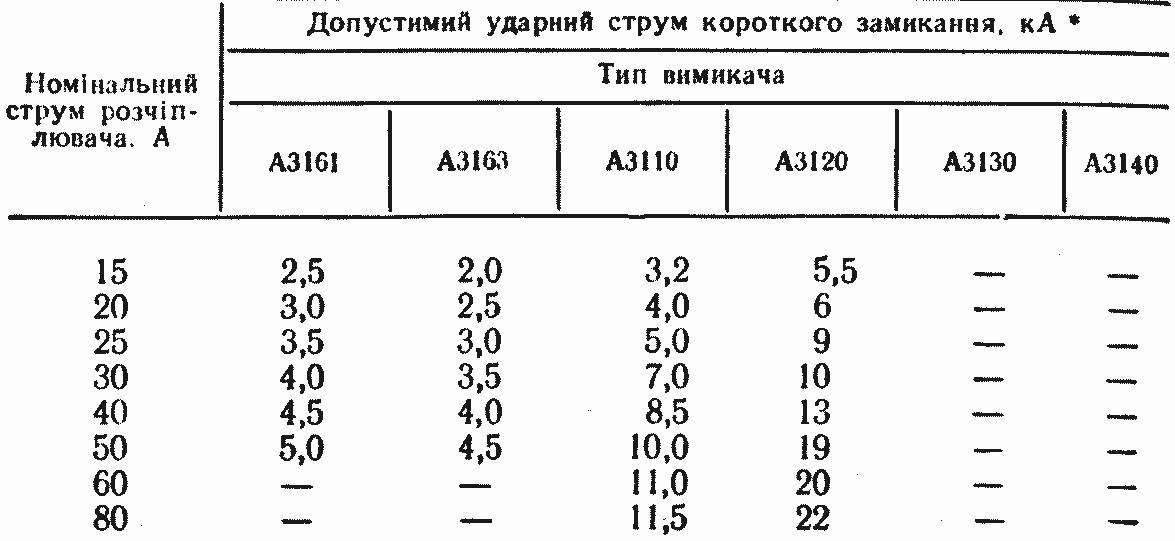

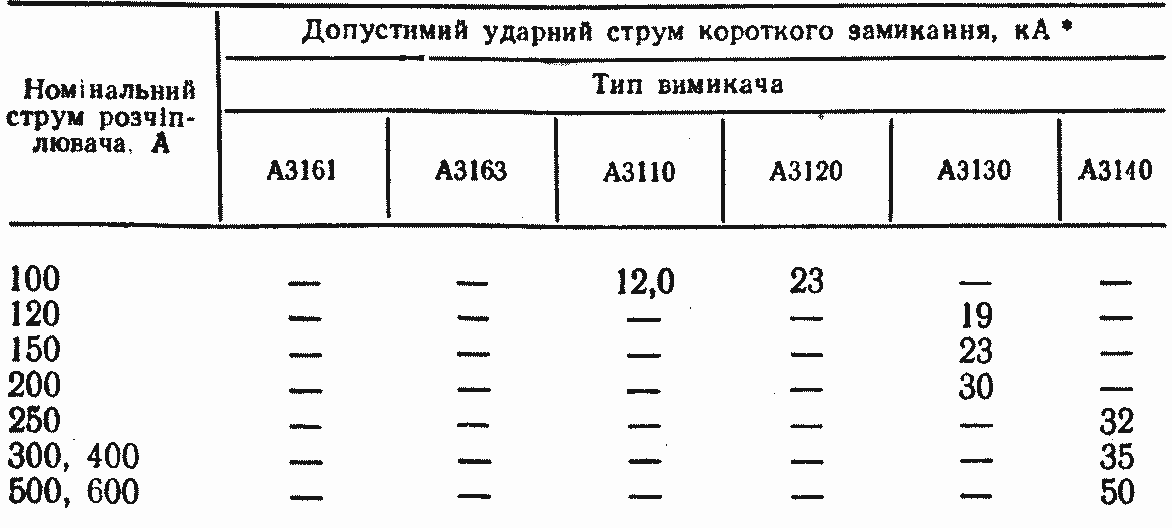

1. Комутаційна здатність автоматичних вимикачів серії А3 100

* Дані для вимикача типу А3161 наведено при напрузі 220 В, а для інших — при 380 В

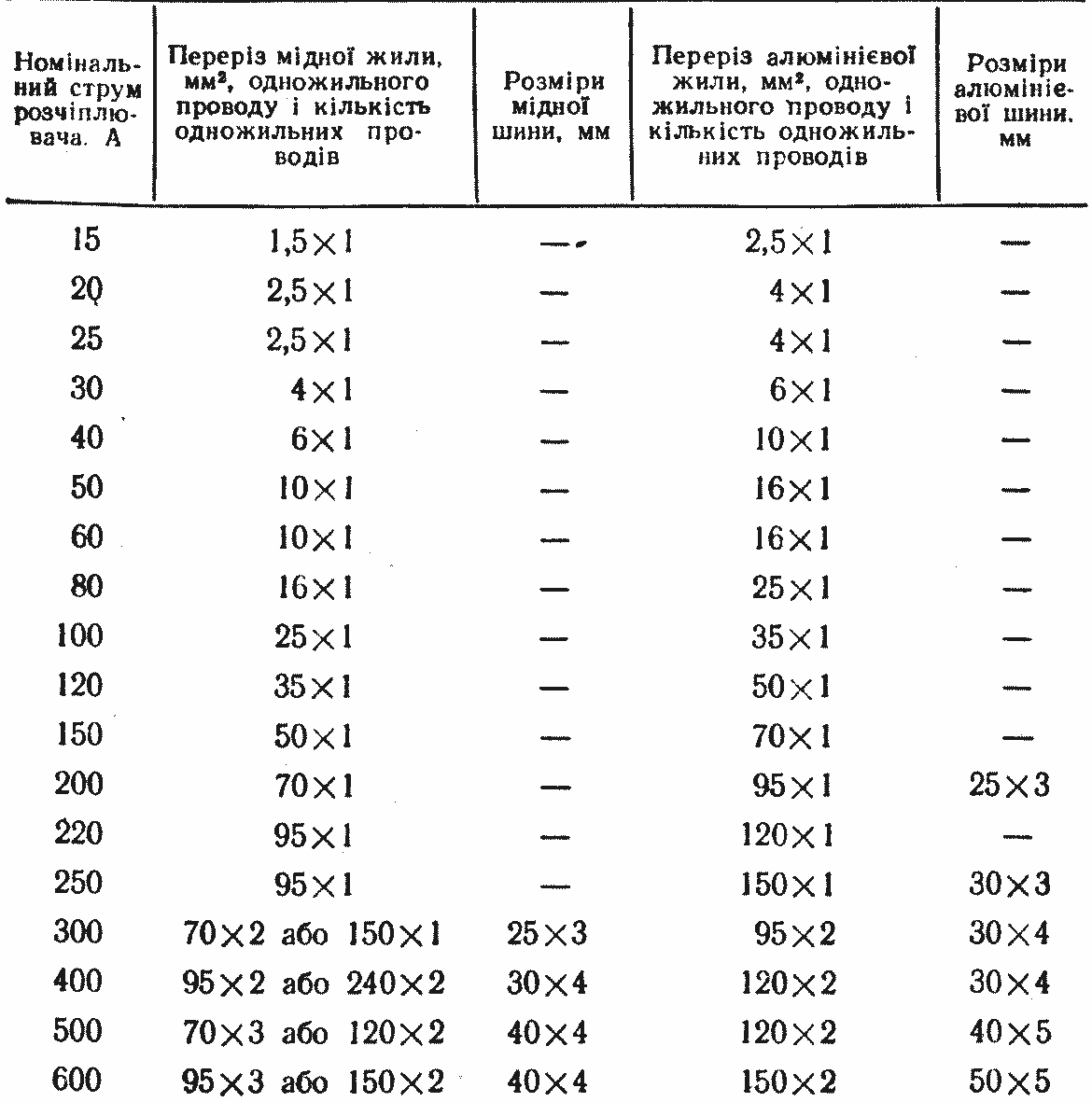

98. Номінальні перерізи приєднуваних проводів

Вимикачі автоматичні серії А3700Ф.

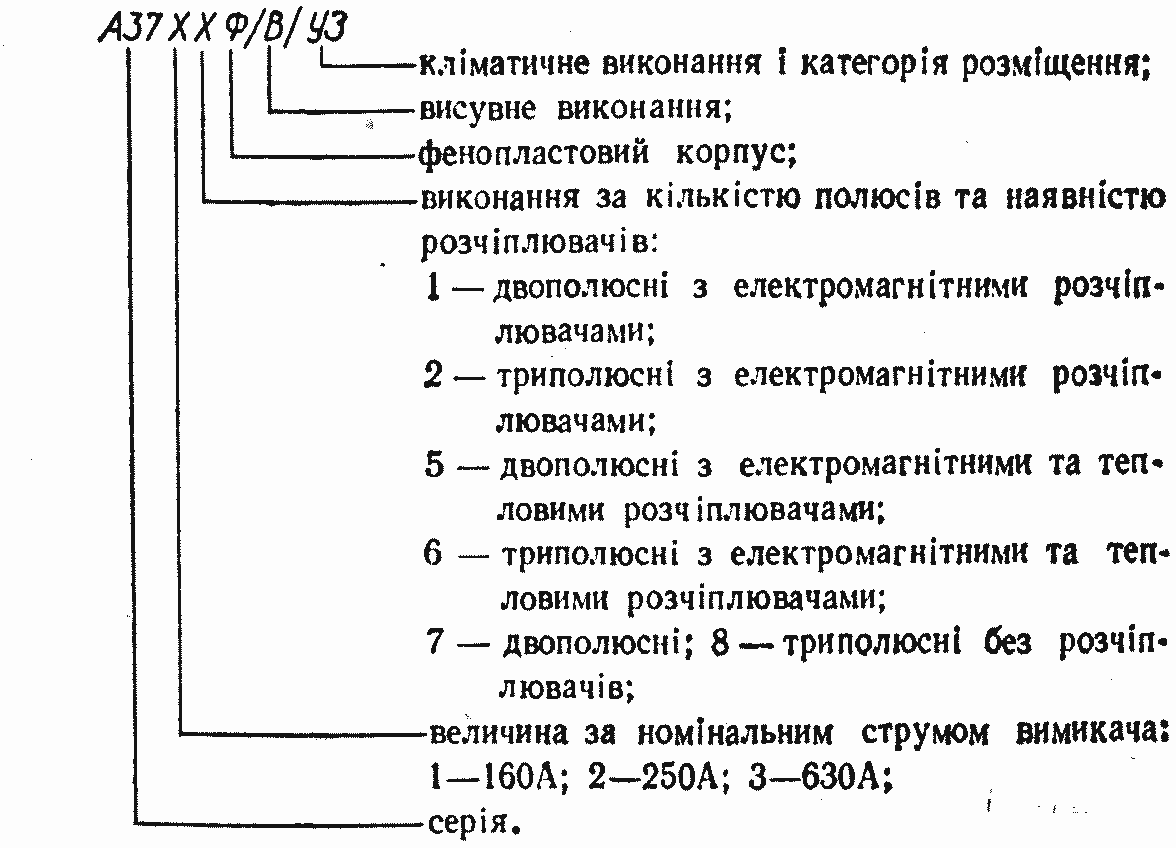

Схема 14. Структура умовного позначення вимикачів серії А37007.

Автоматичні вимикачі цієї серії проводять струм у нормальному режимі і вимикають при коротких замиканнях, перевантаженнях та недопустимому зниженні напруги. Також вимикачі призначені для оперативних вмикань і вимикань електричних кіл напругою до 220 В постійного і 380 В змінного струмучастотою 50 або 400 Гц. Розраховані вони для експлуатації в умовах помірного клімату, виконання по захищеності: вимикачів ІР30, затискачів ІР00.
Структура умовного позначення вимикача наведена на схемі 14.
За вимогою споживача вимикачі виготовляють з такими додатковими пристроями: незалежним розчіплювачем; розчіплювачем нульової напруги; електромагнітним приводом; допоміжними контактами.
Вимикачі серії А3700Ф мають переднє, заднє і комбіноване приєднання мідних або алюмінієвих проводів. Вони працюють у тривалому режимі при таких умовах навколишнього середовища:
кліматичне виконання і категорія розміщення УЗ;
навколишнє середовище не повинно містити струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метали та ізоляцію;
група умов експлуатації М7 за ГОСТ 17516—72 для стаціонарного виконання і М1 —для висувного виконання;

місце встановлення вимикачів повинне бути захищене від попадання води, масла, емульсії тощо, а також від безпосередньої дії сонячної та радіоактивної радіації.

99. Діаметри отворів у кабельних наконечниках для вимикачів серії А3100

Робоче положення вимикачів стаціонарного виконання в просторі допускається на вертикальній поверхні, затискачами непорушних контактів вгору з можливістю повороту у цій площині до 90° в обидві сторони. Допускається відхилення до 5° від робочого положення в будь-яку сторону. Джерело живлення приєднується зі сторони непорушних контактів.
Автоматичні вимикачі серії А3700Ф мають нерегульовані уставки спрацювання електромагнітних і теплових розчіплювачів, тому вони застосовуються в основному для захисту від коротких замикань і перевантажені електричних мереж і окремих електроприймачів.

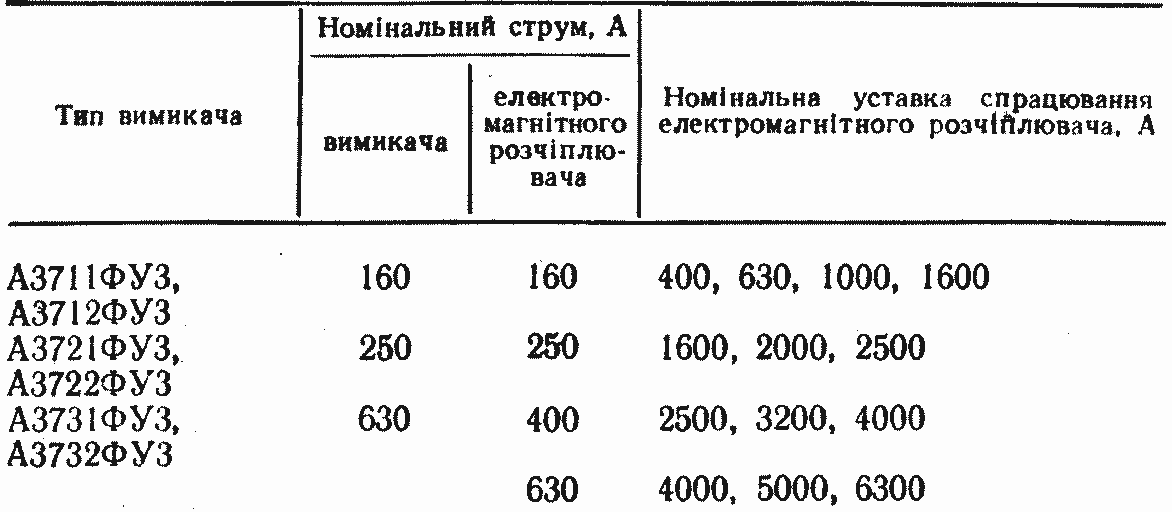

Основні параметри вимикачів з електромагнітними розчіплювачами (для напруги 380 В частотою 50 Гц) наведені в таблиці 100.
Допустиме відхилення уставки спрацювання електромагнітних розчіплювачів ± 15% від номінального струму уставки.
Вимикачі серії А3700ФУЗ при змінному і постійному струмі з температурою навколишнього середовища +40° С і одночасним протіканням струму по всім полюсам вимикача:
повинні неспрацьовувати при номінальному струмі термобіметалевого розчіплювана;
можуть спрацьовувати при струмі 1,05Iн термобіметалевого розчіплювана за час менше 2 год з початком відліку від холодного стану вимикача;
повинні спрацювати при струмі 1,25Iн термобіметалевого розчіплювана за час менше 2 год з початком відліку від нагрітого стану вимикача.
Основні технічні характеристики автоматичних вимикачів серії А3700ФУЗ з електромагнітними і термобіметалевими розчіплювачами (при напрузі 380 В частотою 50 Гц) наведені в таблиці 101.
Номінальний струм допоміжних контактів 4 А, струм вмикання при напрузі 110—380 В і cos φ = 0,2 дорівнює 12 А, а вимикання — 4 А; при постійному струмі 110 В струм вмикання і вимикання становить 2 А; при напрузі 220 В струм — 0,3 А.
Номінальна напруга незалежного розчіплювана 110—380 В змінного струму, 50 Гц, номінальна напруга котушки розчіплювана нульової напруги 127, 220, 380 В змінного струму частоти 50 Гц і 110, 220 В постійного струму.
Вимикачі серії А3700ФУЗ можуть мати (за замовленням) затискачі: для переднього приєднання проводів і кабелів без кабельних наконечників; для приєднання шин або проводів та кабелів з кабельними наконечниками; для заднього приєднання шин, проводів і кабелів.

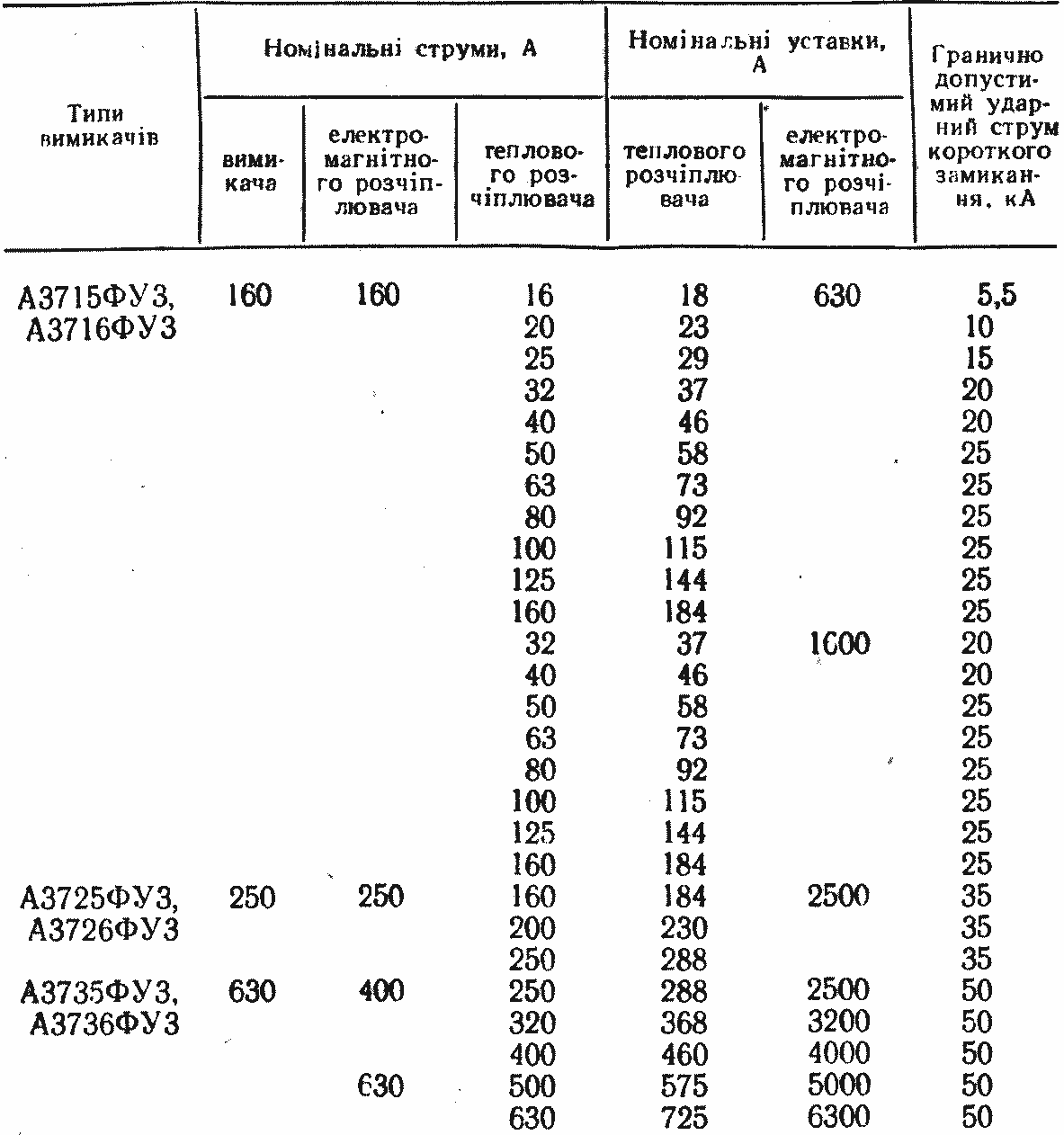

1. Технічні дані автоматичних вимикачів серії А3700ФУ3 з електромагнітними і термобіметалевими розчіплювачами

Приклад формулювання замовлення вимикача:
вимикач стаціонарного виконання А3716ФУ3 на 20 А змінного струму, 50 Гц, уставка струму спрацювання електромагнітного розчіплювана 600 А, без допоміжних пристроїв, з затискачами для переднього приєднання проводів без кабельних наконечників, ТУ 16.522.028—74.
* Перерізи проводів та розміри шин, що повинні приєднуватись до вимикачів серії А3700ФУЗ, наведено в таблиці 102.

Характеристики кабельних наконечників для приєднання проводів та кабелів до вимикачів серії А3700ФУЗ наведено в таблиці 103.
Поряд з вимикачами серії А3700ФУ3 випускають вимикачі серії А3700, які розраховані для роботи в мережах з напругою до 660 В змінного струму і до 440 В постійного струму. Крім виконань, що передбачені в серії А3700ФУ3, випускають вимикачі з напівпровідниковими і електромагнітними розчіплювачами Основне виконання передбачається з струмообмеженням (А3700Б), а також селективне виконання (А3700С). Вартість цих вимикачів вища, ніж вимикачів серії А3700ФУ3.

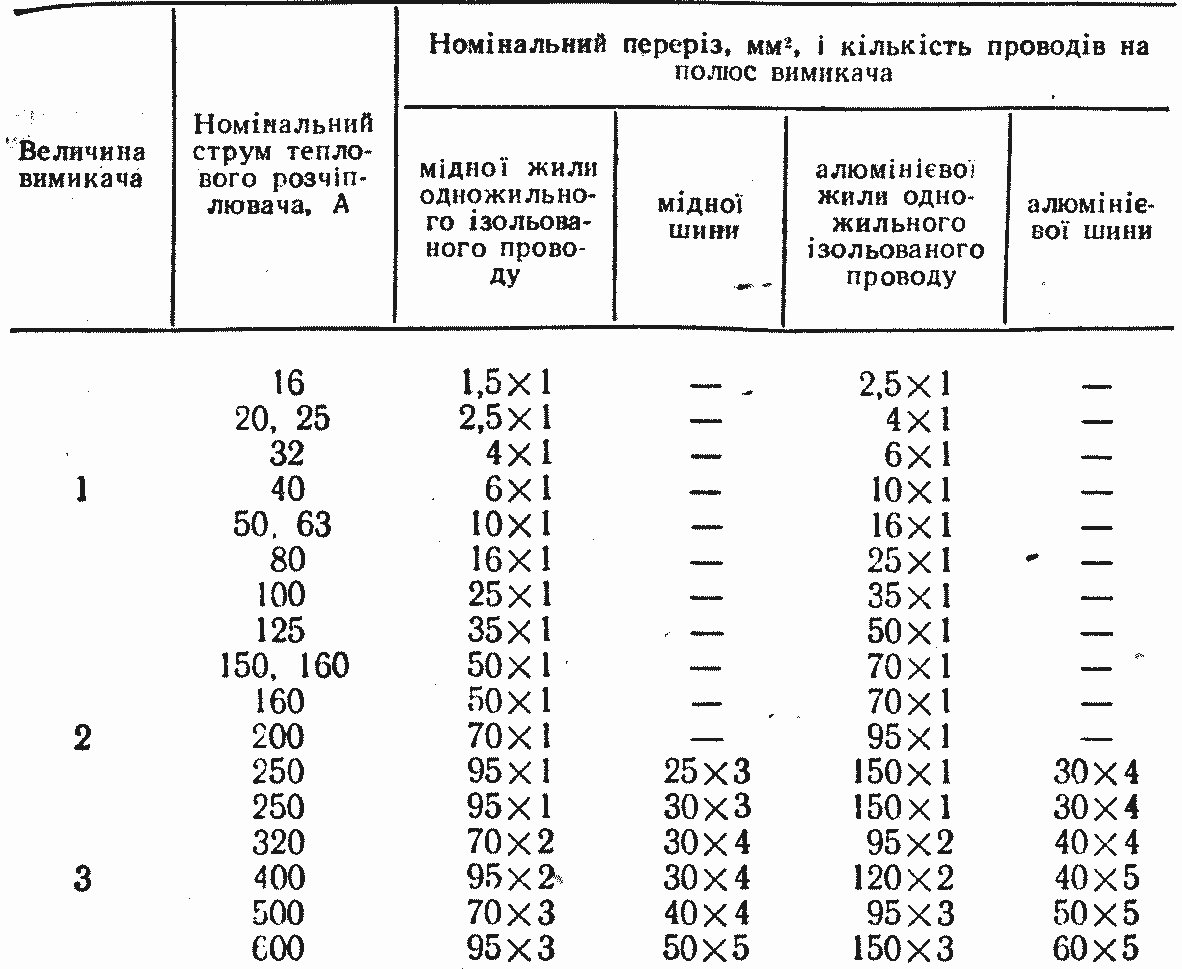

1. Перерізи проводів, що приєднуються до вимикачів серії А3700ФУ3

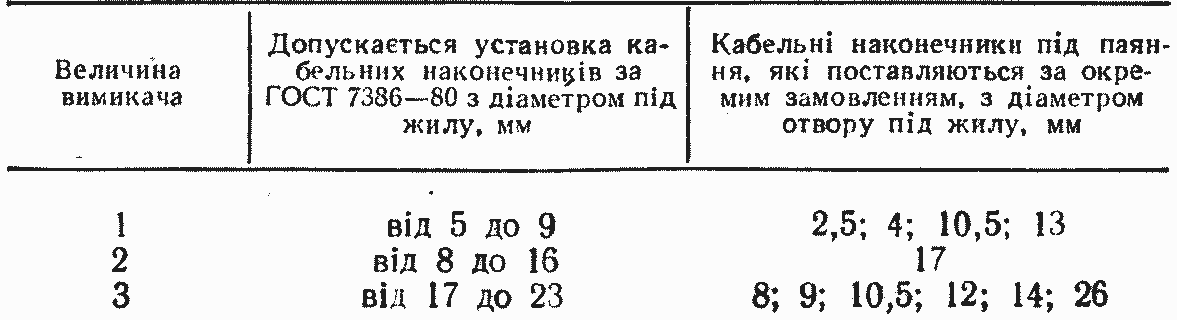

103. Характеристика кабельних наконечників

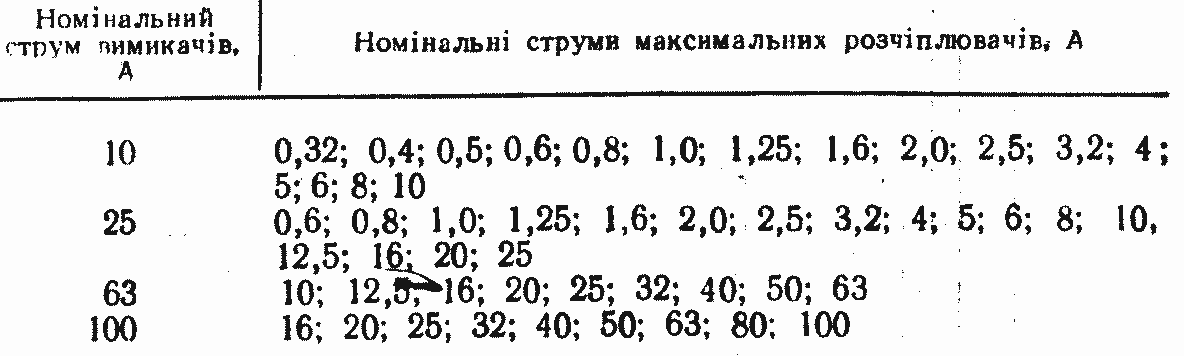

104. Номінальні струми максимальних розчіплювачів вимикачів серії АЕ2000

За ГОСТ 7386—80 виготовляють наконечники кабельні мідні трубчасті, які призначені для кабелів і проводів з мідними жилами і закріплюються опресовкою.
У сільському господарстві вимикачі серії А3700 застосовують в пристроях для розподілу електроенергії (комплектні трансформаторні підстанції, дизельні електростанції, розподільні шафи тощо). Для захисту окремих струмоприймачів і в комплектних пристроях керування електроприводами вимикачі серій А3700Ф, А3700Б, А3700С потрібно використовувати лише при номінальному струмі розчіплювачів більше 100 А або ж коли вимикачі інших серій не проходять за максимальним струмом вимикання.
