КОМПЛЕКТИ ЕЛЕКТРООБЛАДНАННЯ ДЛЯ ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГОСПОДАРСЬКИХ ВИРОБНИЧИХ ПРОЦЕСІВ
Електротехнічна промисловість СРСР випускає велику кількість комплектного електрообладнання для електрифікації сільськогосподарських машин, апаратів, поточних ліній та інших технологічних установок. Комплектна поставка електрообладнання значно спрощує його монтаж, підвищує надійність роботи.
Звичайно до комплекту електрообладнання входять електродвигуни, комплектні пристрої керування, кабелі, проводи та ін.
Комплекти електрообладнання для водопостачання сільськогосподарських підприємств.
Для задоволення потреб сільськогосподарських підприємств у воді найчастіше застосовують насосні установки із заглибними електронасосами ЗЦВ, оскільки при заборі води із свердловин не потрібні водоочисні споруди.
До комплекту насосної установки ЗЦВ входять насос із заглибним електродвигуном типу ПЗДВ, система автоматичного керування, кабель для приєднання електродвигуна, пояси для кріплення кабеля, гільзи для з’єднання жил кабелів, електроізоляційна водотривка стрічка, експлуатаційні документи. На вимогу замовника з комплекту можуть бути виключені система автоматичного керування, кабель для приєднання електродвигуна, пояси для кріплення кабеля.
Система автоматичного керування насосними установками (САУНА, ТУ16.539.845—74) забезпечує керування відцентровими насосами із заглибними двигунами потужністю від 1 до 200 кВт для піднімання води і 11—200 кВт для зниження рівня води. Вона призначена для автоматичного місцевого і дистанційного керування електронасосами та їх захисту від аварійних режимів роботи. Живиться система керування від трифазної мережі з глухозаземленою нейтраллю номінальною напругою 380 або 660 В і частотою 50 Гц.
Система керування може працювати в таких умовах:
відносна вологість навколишнього середовища не більше 80% при температурі +20° С;
навколишнє середовище вибухобезпечне, не повинно містити струмопровідного пилу, агресивних газів і пари в концентраціях, що знижують параметри системи керування в недопустимих межах;
щодо корозійної активності атмосфери система керування відповідає групі С (ГОСТ 15150—69 і ГОСТ 15543—70);
робоче положення в просторі — вертикальне;
відсутність вібраційних і ударних навантажень;
відсутність безпосередньої дії сонячної радіації;
режим роботи — тривалий;
напруга кіл керування 220 (+22; -33).
Система керування зберігає роботоздатність при відхиленнях напруги в живильній мережі до 0,85—1,1% номінальної. Підчас пуску двигуна напруга на колах керування станції не повинна бути нижчою 170 В.
Ступінь захисту станції керування ІР20, датчиків рівня — ІРОХ.
Строк служби системи керування — 8000 год, гарантійний строк — 2 р. від дня пуску в експлуатацію, але не більше 2,5 р. від дня постачання Ті споживачеві.
Структура умовного позначення системи наведена на схемі 28.
Датчики рівня призначені для роботи у вертикальному положенні при температурі води плюс 1 — плюс 40° С. Відстань від них до станції керування не повинна перевищувати 3 км.
Система керування забезпечує:
автоматичні пуск і зупинку електронасоса залежно від рівня води у свердловині, водонапірній башті чи резервуарі;
місцевий пуск і зупинку насоса (із станції керування);
дистанційний пуск і зупинку електродвигуна засобами телемеханічного зв’язку;
селективність самозапуску електродвигуна в межах від 5 до 30 с (не менше ) для станцій керування ШЭТ5802, ШЭТ5804, ШЭТ5805, ШЭТ5806;
вимикання електронасоса при перевантаженнях, коротких замиканнях і неповнофазному режимі;
автоматичне вимикання електронасосів для станцій керування ШЭТ5802, ШЭТ5804, ШЭТ5805, ШЭТ5806 при зниженні динамічного рівня води у свердловині нижче контрольованого значення (захист від сухого ходу) за час, не більший 0,5 с;
виключення повторного автоматичного запуску електронасоса після спрацювання будь-якого виду захисту;
світлову сигналізацію аварійного вимикання електронасоса;
контроль завантаження електродвигуна в одній із фаз;
можливість передачі аварійного сигналу за межі станції керування засобами телемеханічного зв’язку.

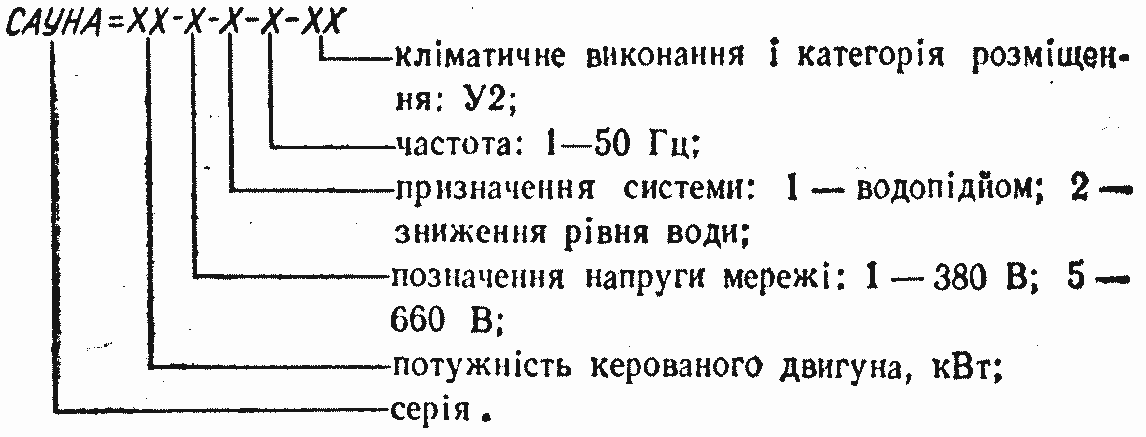

Схема 28. Структура умовного позначення системи автоматичного керування насосними установками серії САУНА.

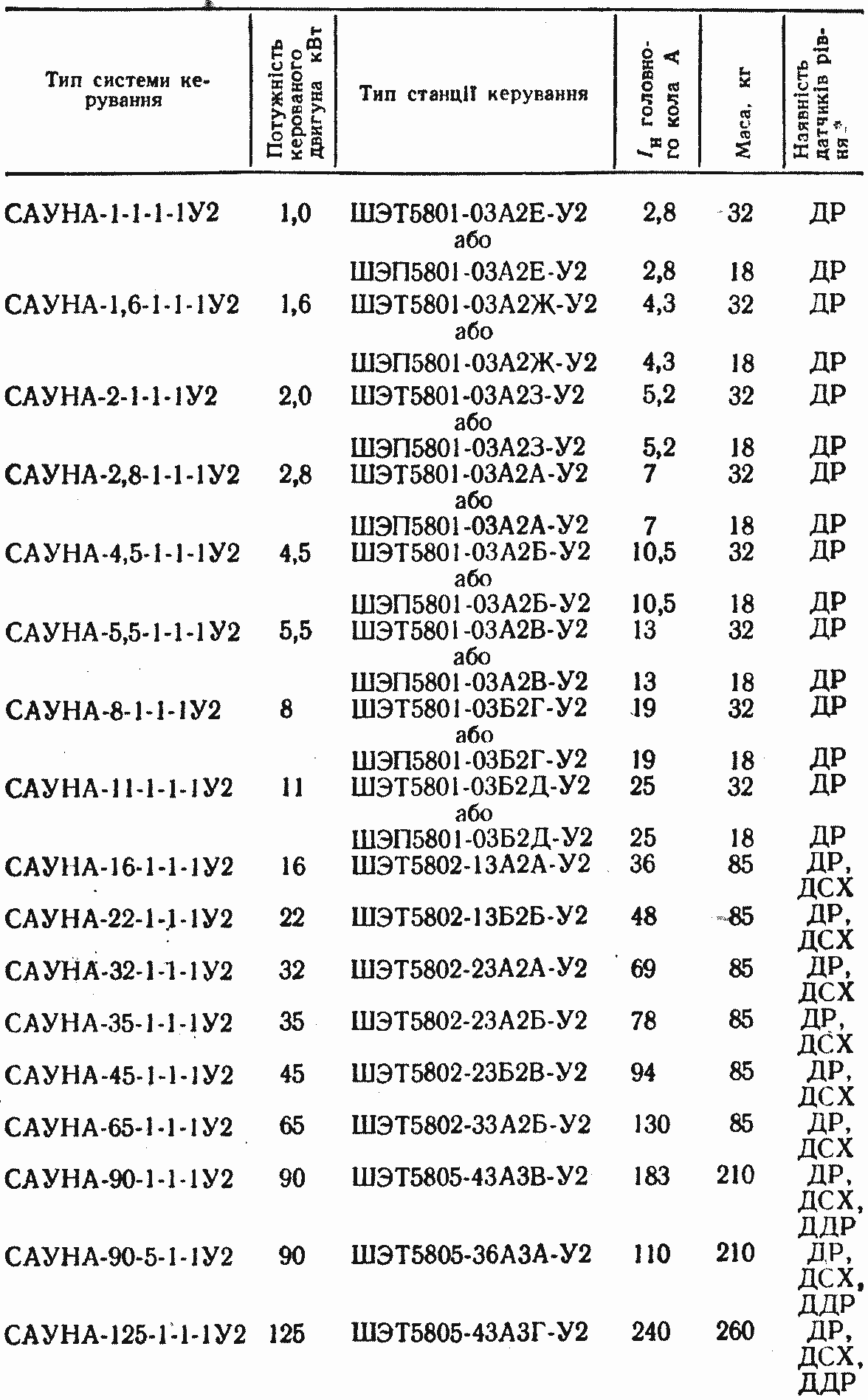

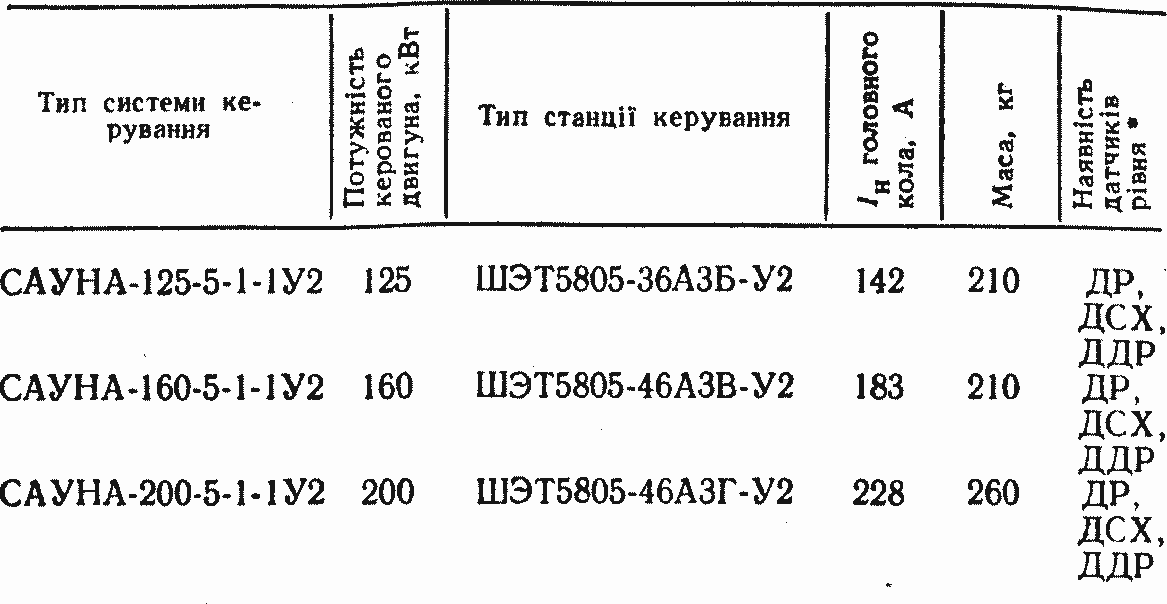

197. Технічні дані системи керування САУНА
* Позначення датчиків рівня: ДР — датчик рівня в напірному резервуарі; ДСХ — датчик сухого ходу; ДДР — датчик динамічного рівня (два останніх встановлюють у свердловині).
198. Номінальні струми керованих електродвигунів
Технічні дані системи керування САУНА для водопідйому приведені в таблиці 197.
Крім системи керування насосними установками САУНА для заглибних електронасосів з двигунами потужністю до 11 кВт, застосовують прості контактні станції керування серії ПЗТ5100, до складу яких входять контактна станція керування і безпоплавковий контактний датчик рівня води в напірному резервуарі. Ця система забезпечує:
ручне керування двигуном насоса;
автоматичний пуск і зупинку насосного агрегату залежно від рівня води у водонапірній башті чи резервуарі;
захист від струмів короткого замикання, технологічних перевантажень та втрати напруги в одній із фаз живлення;
захист кіл керування від струмів короткого замикання.
Система автоматичного керування насосними агрегатами серії ПЭТ5100 призначена для роботи від мережі трифазного змінного струму напругою 380/220 В з глухозаземленою нейтраллю. Напруга кіл керування — 220 В.
Станція керування призначена для роботи в приміщенні насосної при температурі мінус 40 — плюс 40° С і відносній вологості не більше 50% при температурі плюс 40° С. Забороняється встановлювати станцію поза приміщенням, а також при наявності в атмосфері приміщення вибухонебезпечних газів та струмопровідного пилу.
Габаритні розміри станції керування — 480 X 435 X 250 мм; датчика рівня — 790 X 205 X 205 мм; маса станції — 20 кг, датчика рівня — 5,5 кг.
Номінальні струми керованих двигунів наведені в таблиці 198.
Всі види захисту електродвигуна здійснюються лише автоматичним вимикачем АП50-ЗМТУ3, який потрібно регулювати на номінальний струм заглибного двигуна.
Комплекти електрообладнання для вентиляції сільськогосподарських приміщень.
У тваринницьких та птахівничих приміщеннях застосовують комплекти вентиляційного обладнання «Климат-4», «Климат-2», «Климат-3». Основним вентиляційним обладнанням у цих комплектах є витяжні осьові вентилятори ВО4МУЗ, ВО5, 6МУ3, ВО7, 1МУЗ. Вентилятори приводяться в дію від спеціальних електродвигунів серії Д...П, частоту обертання яких можна регулювати зміною підведеної напруги (від автотрансформатора чи тиристорного перетворювача). У комплектах «Климат-2», «Климат-3» для привода припливних вентиляторів застосовують тришвидкісні асинхронні двигуни серії АО2.
Технічні характеристики електровентиляторів серії ВО...М(ТУ22. 3275—75) наведені в таблиці 199.
Комплекти «Климат-4» випускають у двох модифікаціях: з регулюванням напруги на двигунах за допомогою автотрансформатора AT-10 («Климат-4») і з регулюванням напруги на двигунах тиристорним перетворювачем напруги МК-ВУАЗ («Климат-4М»).
Перелік обладнання комплектів «Климат-4», «Климат-4М», «Кли- мат-2» і «Климат-3» наведений у таблицях 200, 201 і 202.
До складу комплектів «Климат-2», «Климат-3», «Климат-4» входить автотрансформатор АТ-10УТС4, призначений для регулювання напруги на двигунах витяжних вентиляторів. Основні технічні характеристики автотрансформатора АТ-10УТС4 (ТУ16.517.366—70) такі;
номінальна потужність, кВА 10
кількість фаз З
частота, Гц 50
струм холостого ходу, % 5,8
напруга короткого замикання, % 1,7
втрати короткого замикання, Вт 110
втрати холостого ходу, Вт 70
габаритні розміри, мм 462 x 230 x 520
маса, кг 76

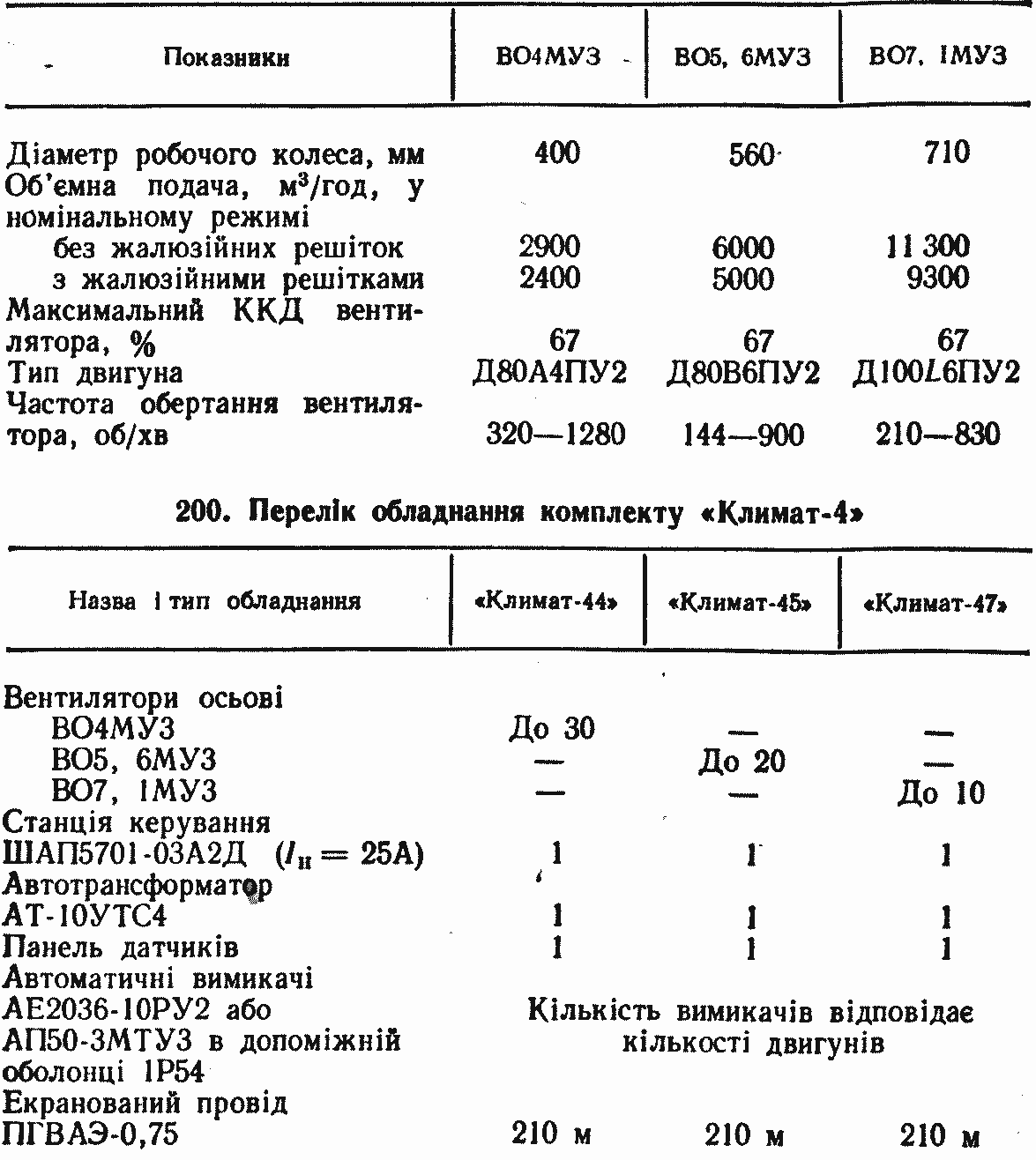

199. Технічні характеристики електровентиляторів серії ВО..М

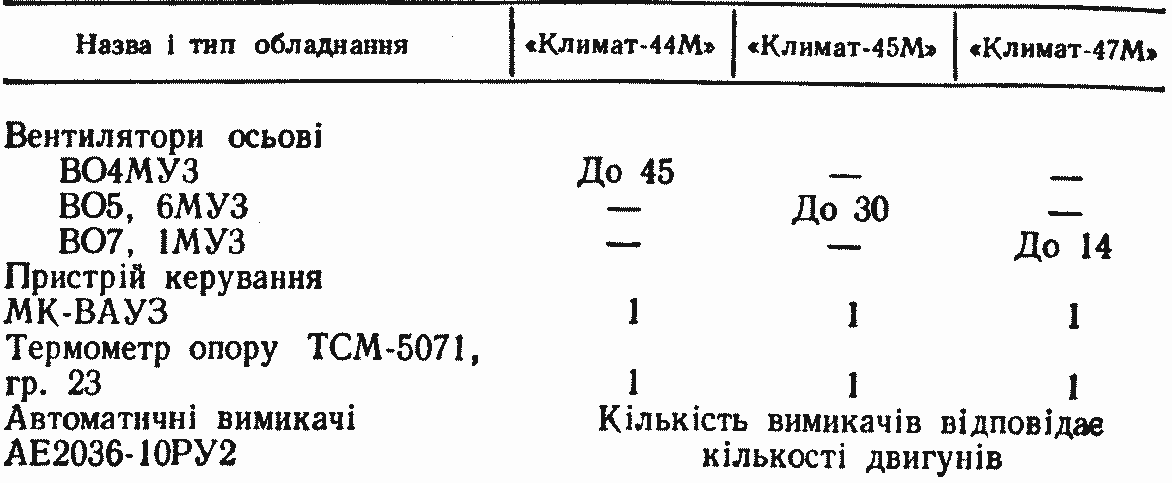

201. Перелік обладнання комплекту «Климат-4М»
202. Перелік обладнання комплектів «Климат-2» і «Климат-3»

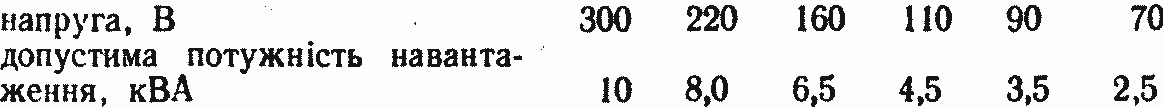

Конструкція обмотки автотрансформатора дозволяє одержувати напругу від 70 до 300 В на 16 відводах. Серійно заводи випускають автотрансформатори з відводами на лінійні напруги 220, 160, 110, 90 і 70 В. Допустима потужність навантаження автотрансформатора залежить від напруги на його відводах:

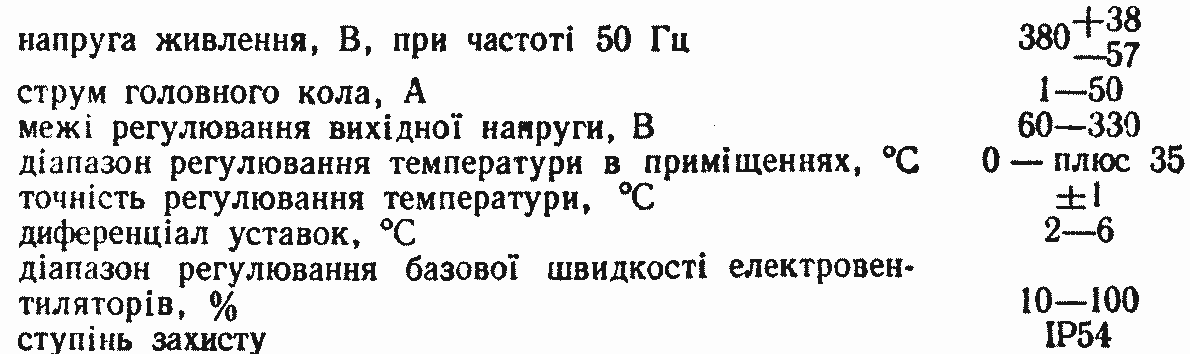

Останнім часом комплект вентиляційного обладнання «Климат-4М» замість станції керування ШАП5701 і автотрансформатора АТ-10 обладнують безконтактним пристроєм керування МК-ВАУЗ. Основні технічні характеристики пристрою такі:

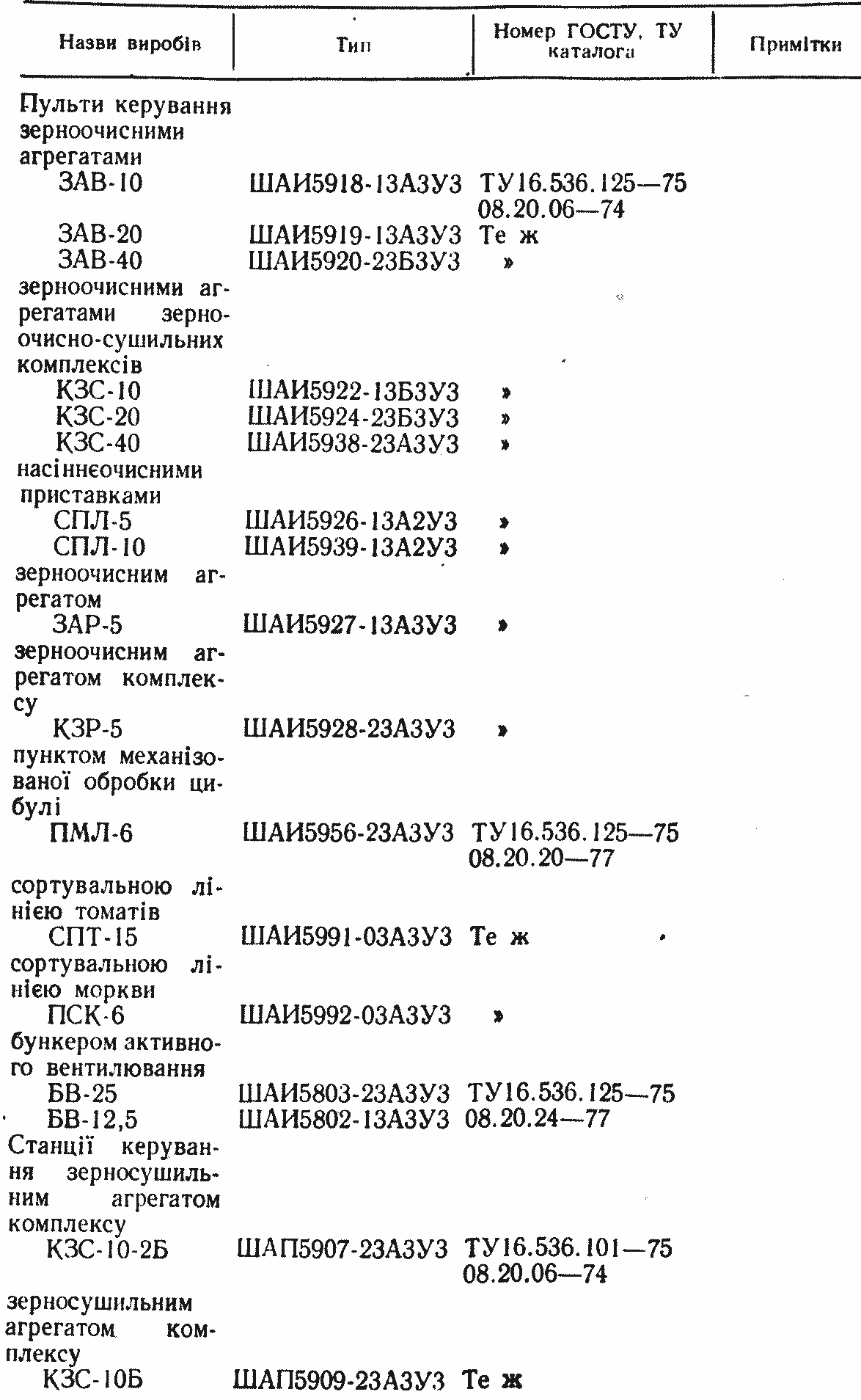

203. Перелік комплектних пристроїв керування для рослинництва
Основним регулювальним елементом у головному колі пристрою є тиристори Т160 класу не нижче шостого.
Кожна фаза захищена плавким запобіжником ПНБ-5М з номінальним струмом плавкої вставки 63 А. Вихідна напруга контролюється вольтметром.
Живлення пристрою МК-ВАУЗ повинно здійснюватися від силової лінії, що живиться від силової розподільної шафи. Ця лінія повинна бути захищена автоматичним вимикачем з комбінованим розчіплювачем на струм не більше 80 А.
Пристрій МК-ВАУЗ окремим ввідним комутаційним апаратом не комплектується.
КОМПЛЕКТНІ ПРИСТРОЇ КЕРУВАННЯ ЕЛЕКТРИФІКОВАНИМИ СІЛЬСЬКОГОСПОДАРСЬКИМИ АГРЕГАТАМИ ТА ПОТОЧНИМИЛІНІЯМИ
Комплектні пристрої керування і регулювання забезпечують комплексну автоматизацію виробничих процесів сільськогосподарських підприємств: на зернотоках, в теплицях, комбікормових цехах, на тваринницьких і птахівничих фермах і комплексах, зерно- і овочесховищах, на сінажних баштах та інших сільськогосподарських об’єктах.
Ці пристрої випускають в основному у вигляді уніфікованих шаф і секцій, що складаються з окремих елементів — модулів. Це дозволяє знизити затрати праці при монтажі комплектного обладнання і зменшити вартість системи керування.

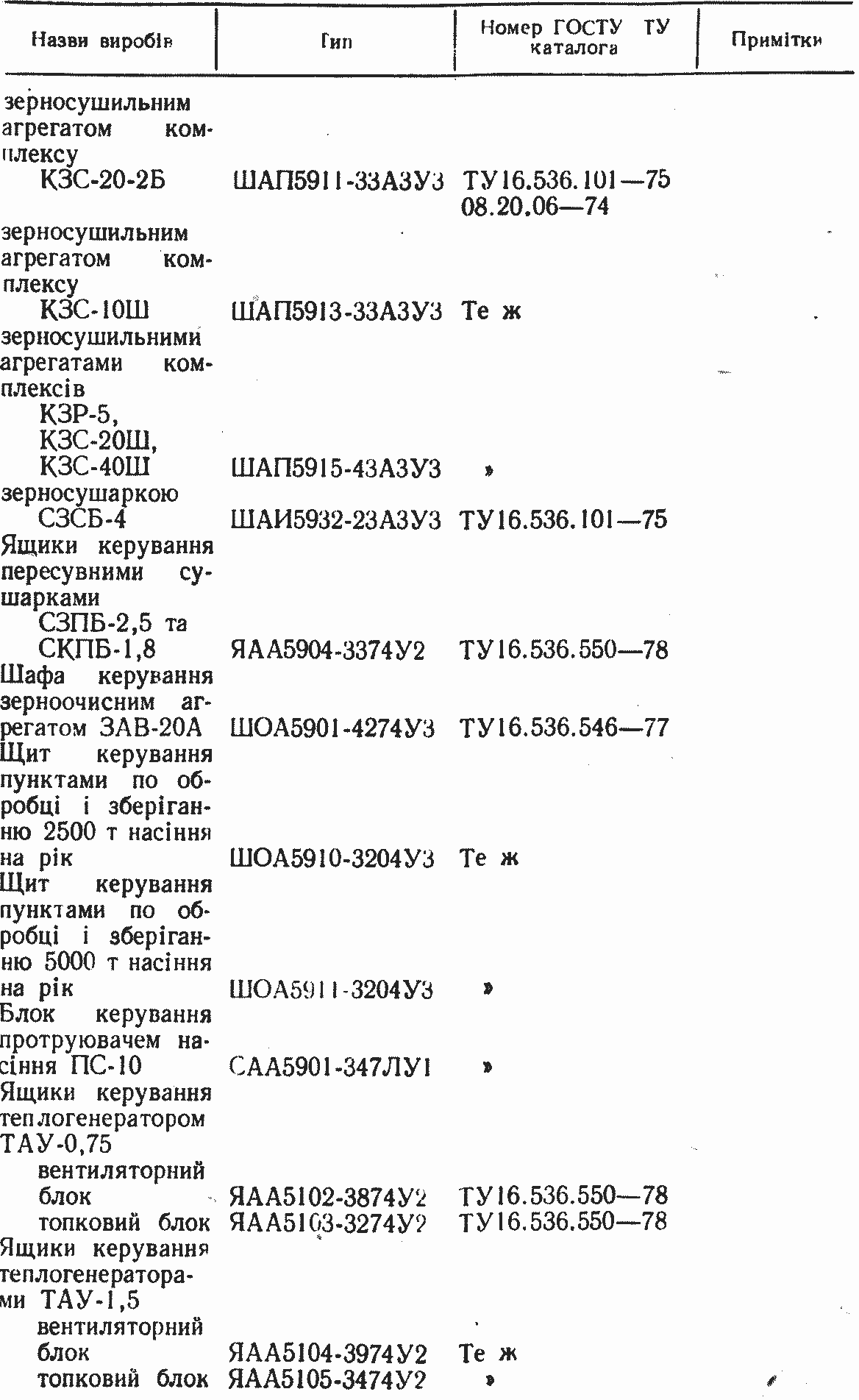

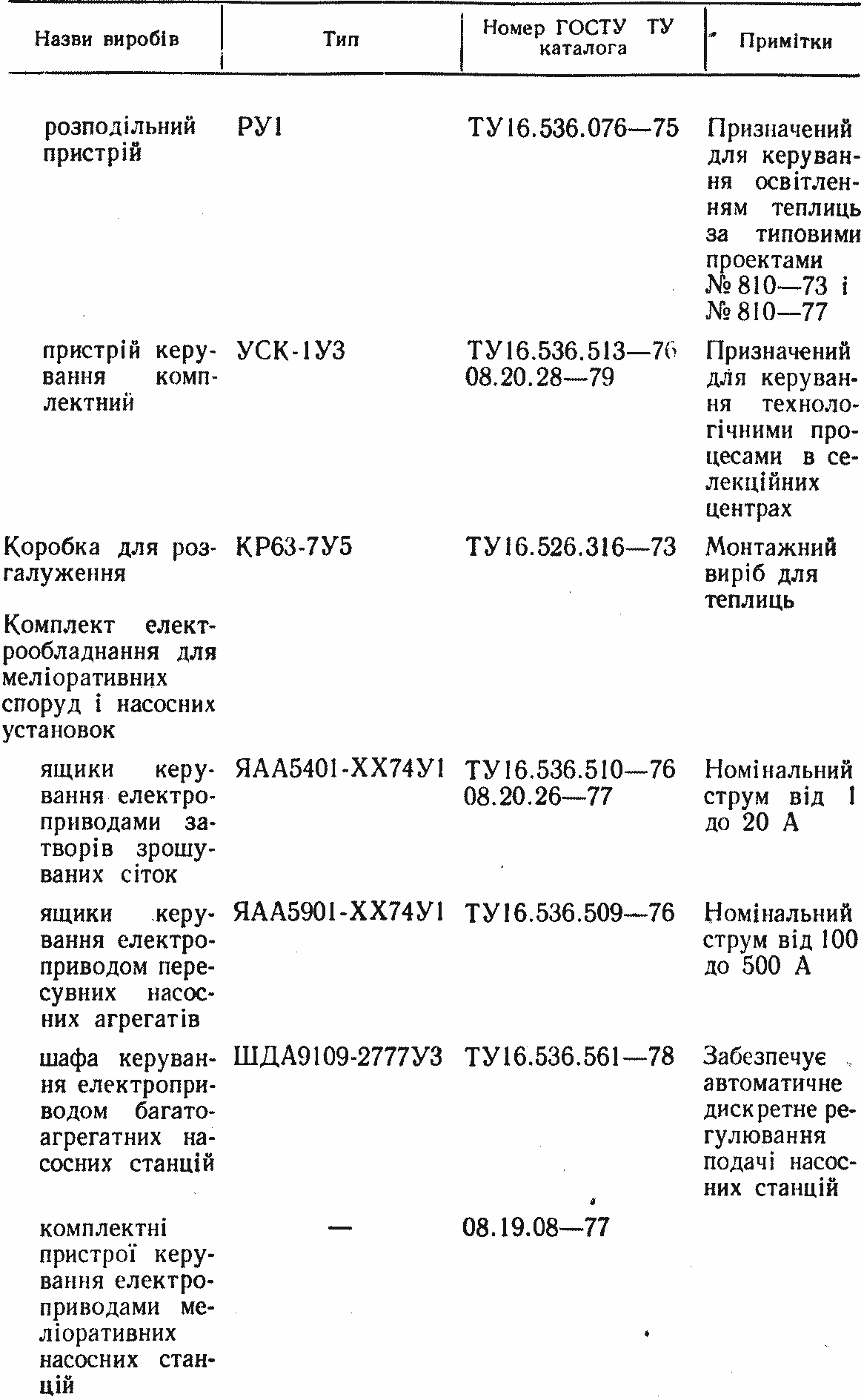

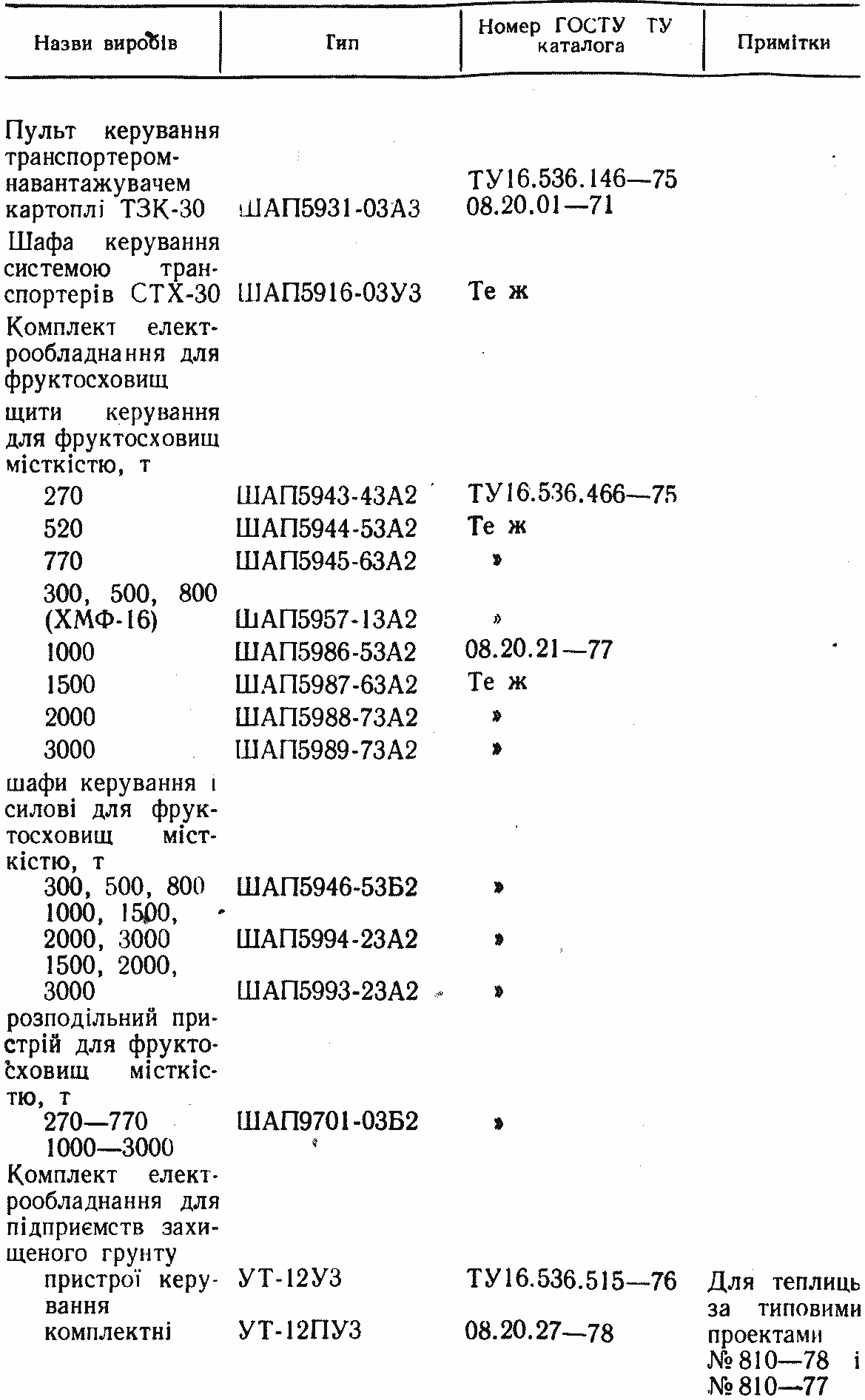

Перелік комплектних пристроїв керування агрегатами і поточними лініями в рослинництві наведено в таблиці 203.

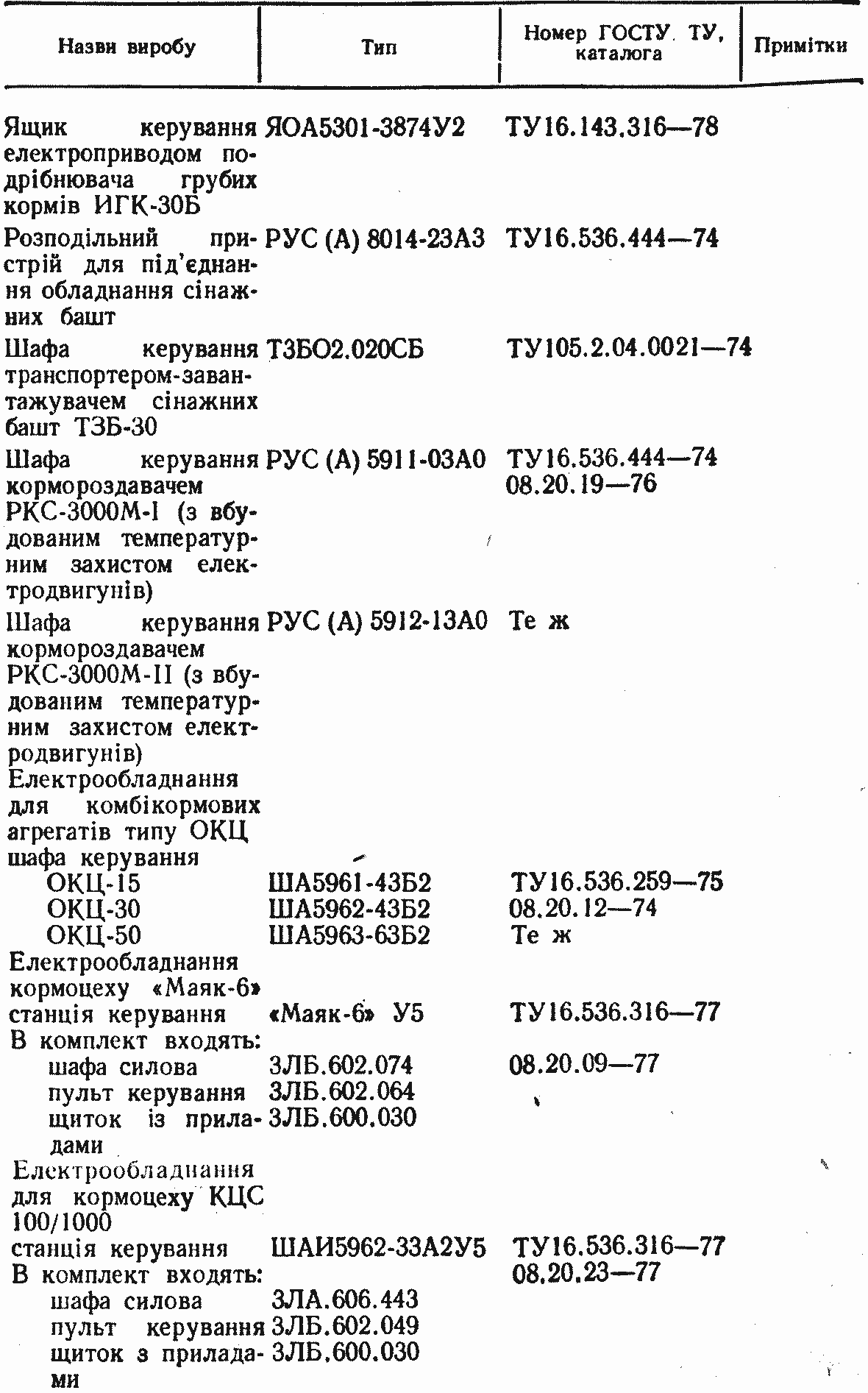

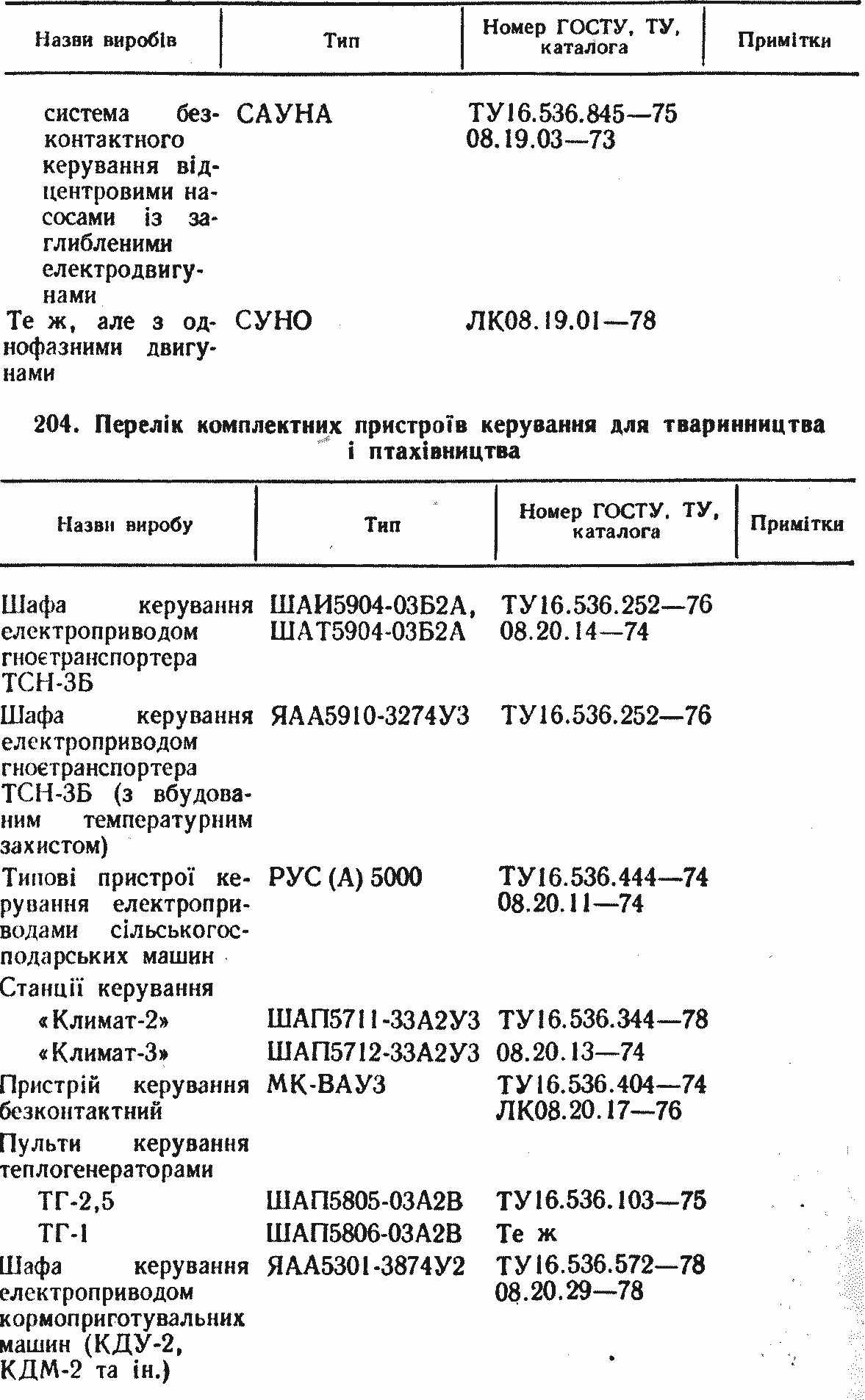

Перелік комплектних пристроїв керування машинами, агрегатами і поточними лініями в тваринництві і птахівництві наведений в таблиці 204.
