КАБЕЛЬНІ ЛІНІЇ (ЗГІДНО З ПУЕ-76, ГЛАВА II—3)
Розподільні кабельні лінії напругою до 1000 В застосовують в сільському господарстві при виконанні вводів у виробничі приміщення від ТП, розподілі електроенергії в парниково-тепличних господарствах, на птахофабриках і тваринницьких комплексах.
Трасу кабельної лінії вибирають з врахуванням найменшої витрати кабеля так, щоб виключити можливість його механічного пошкодження. Кабелі прокладають з запасом по довжині (в вигляді зигзагу) для компенсації зміщень грунту та температурних деформацій.

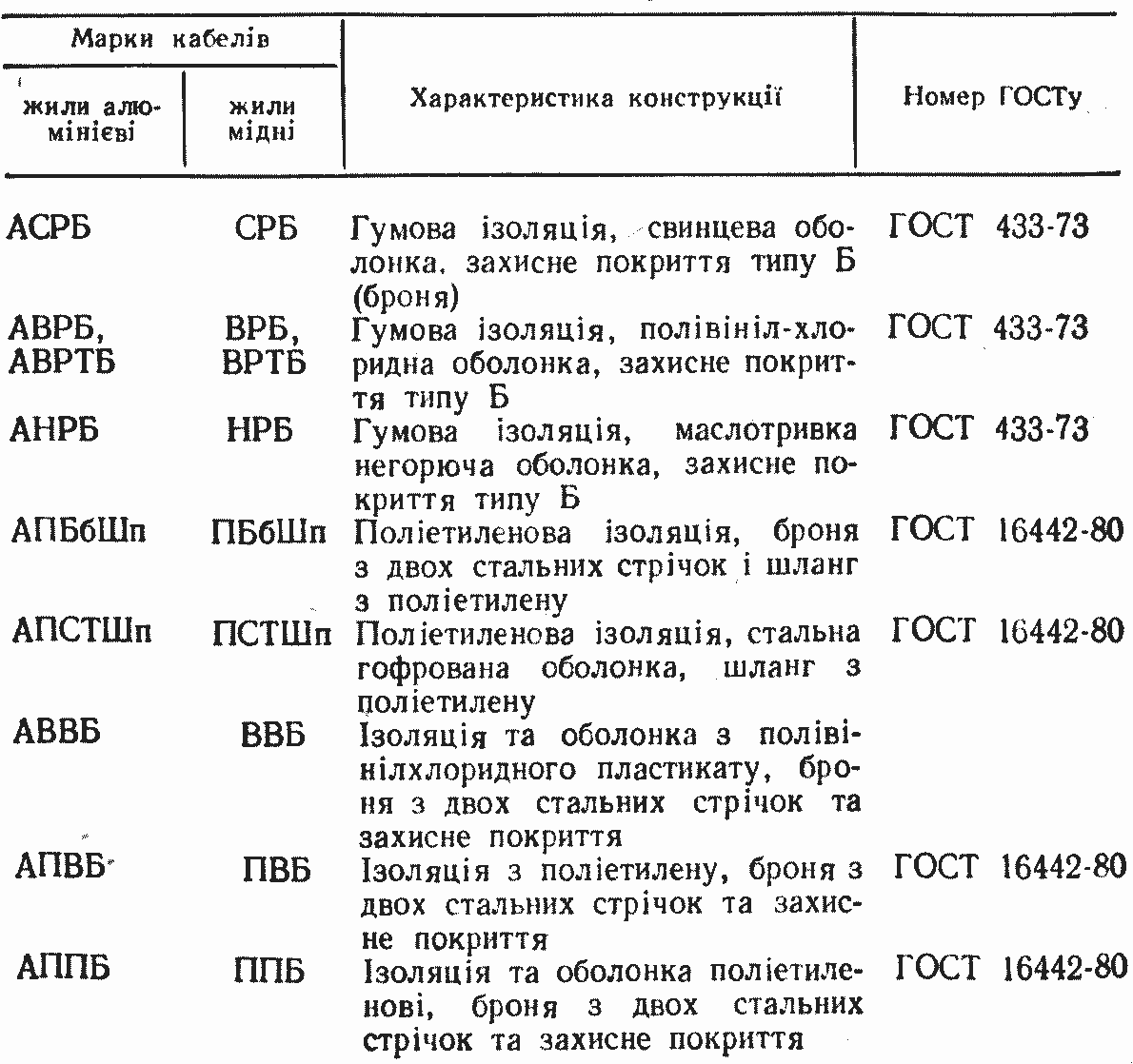

20. Типи силових кабелів, які застосовують при напрузі до 1000 В

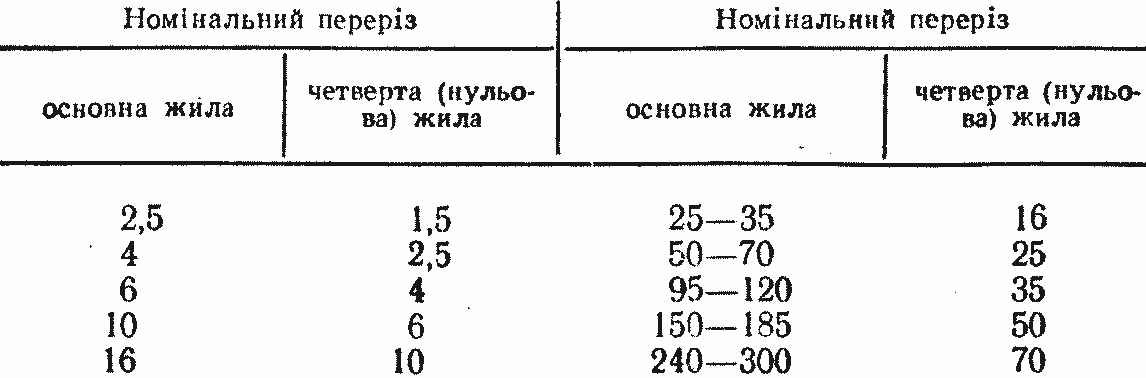

- Переріз жил чотирижильних кабелів, мм2

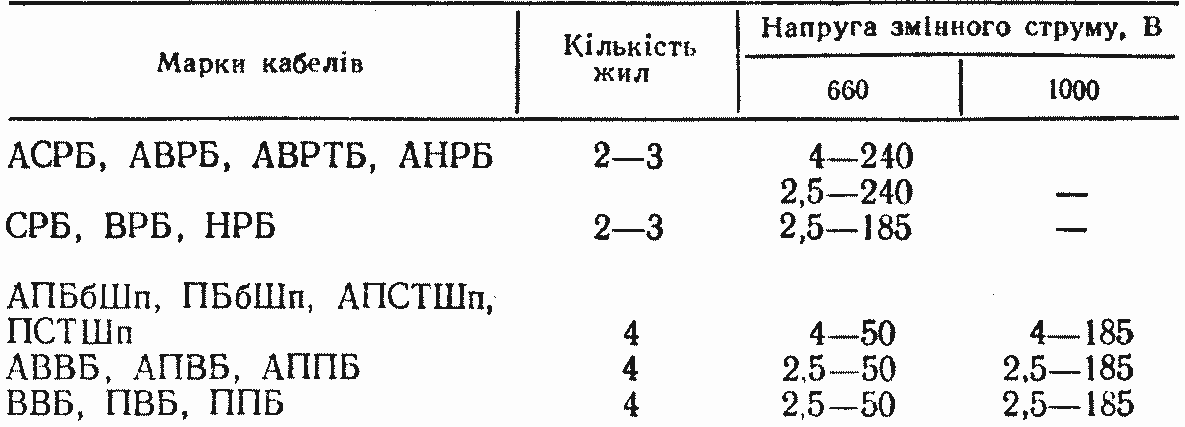

- Номінальний переріз основних жил кабелів, мм2, які застосовують при напрузі до 1000 В
Як правило, силові кабелі прокладають у земляній траншеї глибиною 0,7 м. Захист від механічних пошкоджень за допомогою залізобетонних плит або цегли при напрузі до 1000 В здійснюють лише на ділянках, де можливі механічні пошкодження, наприклад, в місцях частих розкопок.
У мережах з заземленим нульовим проводом слід використовувати чотирижильні кабелі. Прокладка нульових жил окремо від фазних не допускається.
Можливе використання алюмінієвої оболонки кабелів до 1000 В як нульового проводу (четвертої жили), за винятком:
установок з вибухонебезпечним середовищем:
установок, в яких за нормальних умов струм на нульовому проводі перевищує 75% допустимого по нагріванню струму фазного проводу.
Використання з подібною метою свинцевих оболонок кабелів допускається лише в міських мережах, що реконструюються.
У сільських розподільних мережах переважно застосовують такі силові кабелі:
з гумовою ізоляцією та алюмінієвими або мідними жилами в свинцевій, полівінілхлоридній чи гумовій оболонці із захисним покриттям або без нього (ГОСТ 433—73);
з пластмасовою ізоляцією та алюмінієвими або мідними жилами, в пластмасовій, алюмінієвій чи стальній гофрованій оболонці (ГОСТ 16442—80);
з пластмасовою ізоляцією та алюмінієвими жилами в полівінілхлоридній оболонці для сільського господарства (ГОСТ 11160—76). Основні дані кабелів з гумовою та пластмасовою ізоляцією наведені у таблиці 20.
В чотирижильних кабелях всі жили мають однаковий переріз, за винятком четвертої (табл. 21).
У таблиці 22 наведені перерізи основних жил кабелів, що застосовують при напрузі до 1000 В. Тривалі допустимі навантаження для кабелів з алюмінієвими та мідними жилами з гумовою і пластмасовою ізоляцією, у свинцевій, алюмінієвій та полівінілхлоридній оболонках, броньованих та без броні наведені в таблиці 23.

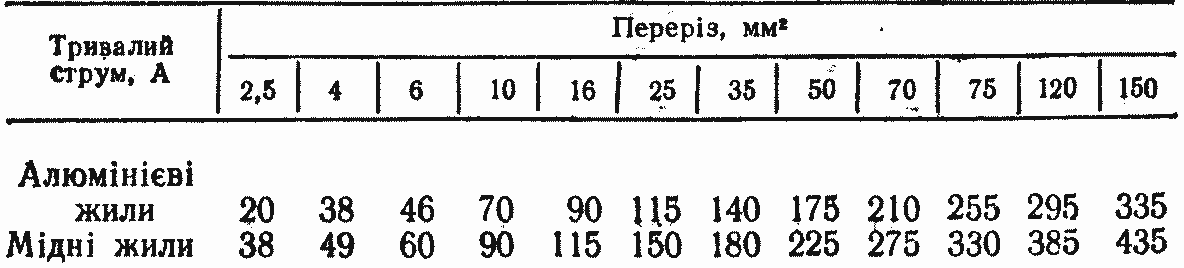

23. Допустимі навантаження для кабелів
