ЕЛЕКТРООБЛАДНАННЯ СИСТЕМ ЕЛЕКТРОПОСТАЧАННЯ СІЛЬСЬКОГОСПОДАРСЬКИХ ПІДПРИЄМСТВ
Основним джерелом живлення сільськогосподарських підприємств електроенергією є знижувальні трансформаторні підстанції. Власні електростанції сільськогосподарських підприємств забезпечують менше 1% споживаної електроенергії, і ця частка з року в рік зменшується. Тому в довіднику йдеться про знижувальні трансформатори потужністю до 630 кВА, які переважно використовуються в сільському господарстві, та комплектні трансформаторні підстанції. Останні мають високий рівень монтажної готовності і потребують мінімальних витрат на монтаж у місці встановлення.
Знижувальні трансформатори серії ТМ потужністю до 630 кВА і напругою 6—10/0,4 кВ (ГОСТ 12022—76) мають технічні характеристики, наведені у таблиці 9.

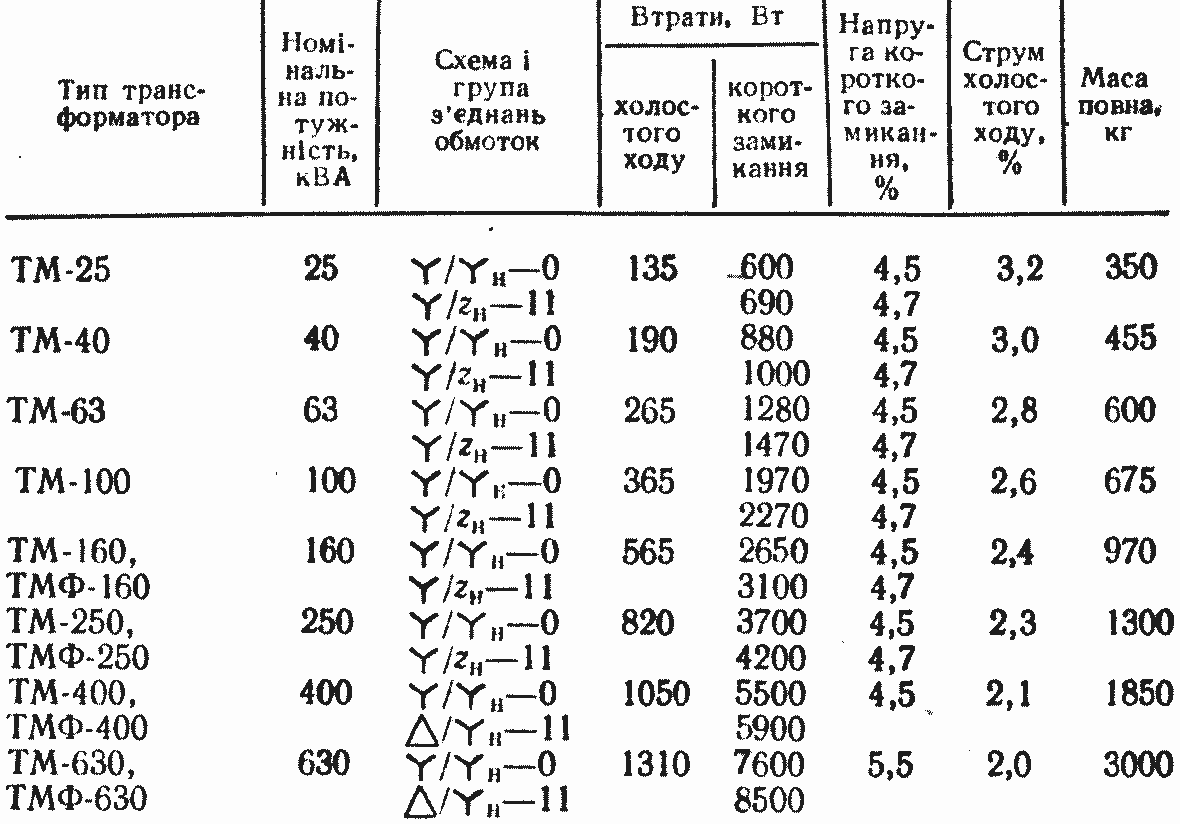

- Технічні характеристики знижувальних трансформаторів
Ті, що мають потужність 25—630 кВА, випускаються з перемиканням відводів обмотки ВН без збудження, тобто без напруги на обмоткахВН. Трансформатори потужністю 400 і 630 кВА можуть випускатися із регулюванням відводів обмотки ВН під навантаженням.
У трансформаторах з перемиканням без збудження з боку ВН передбачена можливість зміни коефіцієнта трансформації відносно номінального на ± 5% ступенями по 2,5%.
Номінальні струми, А, обмоток трансформаторів розраховують за формулою:
де Sн— номінальна потужність трансформатора, кВА;
Uн — номінальна напруга обмотки, кВ.
Напруга на обмотках ВН може бути 6 або 10 кВ, на обмотках низької напруги (НН) — 0,23 або 0,4 кВ (по замовленню). Трансформатори потужністю 160 кВА і вище випускаються також з напругою на обмотках НН, що становить 0,69 кВ.
Трансформатори типу ТМ розраховані для роботи на відкритому повітрі при температурі зовнішнього середовища від —45 до +40° С (кліматичне виконання і категорія розміщення У1).
В аварійних випадках незалежно від температури навколишнього середовища і попереднього навантаження допускаються такі короткочасні перевантаження трансформаторів:

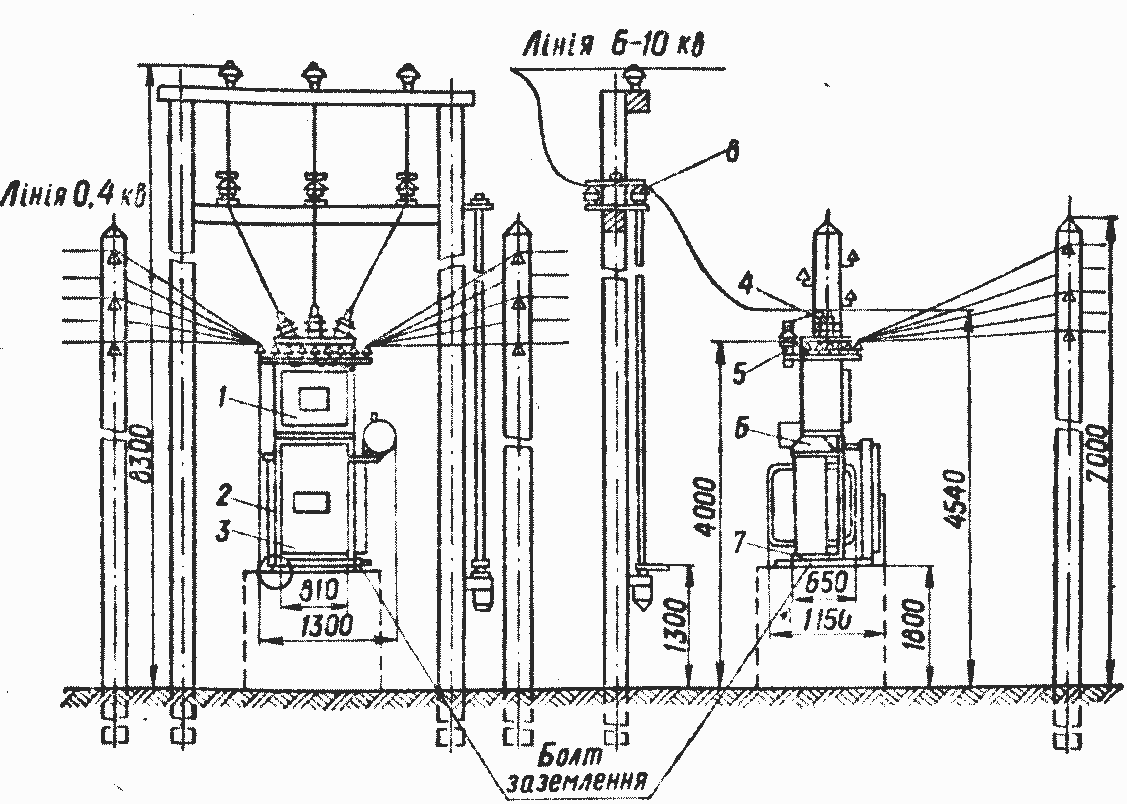

Рис. 1. Комплектна трансформаторна підстанція (КТП) потужністю від 25 до 160 кВЛ з приєднаними лініями 6—10 і 0,4 кВ:
1 — шафа високої напруги; 2 — силовий трансформатор; З — розподільний пристрій низької напруги; 4 — прохідний ізолятор; 5 — вентильний розрядник: 6 — кожух; 7 — полозки (для КТП потужністю 25, 40, 63 і 100 кВА); 8 — роз’єднувач.
Комплектні трансформаторні підстанції (рис. 1) типу КТП зовнішньої установки призначені для приймання, перетворення і розподілу електроенергії трифазного змінного струму частотою 50 Гц і застосовуються для електропостачання сільськогосподарських споживачів, а також для живлення невеликих виробничих об’єктів. В них встановлюють знижувальні трансформатори по ГОСТ 12022—76. Технічні характеристики комплектних трансформаторних підстанцій КТП наведені в таблиці 10.
Комплектні трансформаторні підстанції для електропрогрівання бетону та грунту КТП-ОБ-63У1 напругою 380/121—49 В, потужністю 63 кВА зовнішнього встановлення призначені для використання в теплицях і парниках. Вони обладнані спеціальними трансформаторами ТМОБ-63 і розраховані па тривалу роботу при температурі від —40 до +15° С в нормальному, неагресивному середовищі.
Технічні характеристики цієї КТП наведені в таблиці 11.
Загальна маса КТП з трансформатором не більше 900 кг. На кришці трансформатора встановлено відкидний кожух, який захищає ізолятори від пошкоджень і обслуговуючий персонал від випадкового дотикання до струмопровідних частин трансформатора.
Шафа керування безкаркасна, бризкозахищеного виконання і встановлюється разом з трансформатором на загальній рамі-санчатах. Від випадкового дотикання працівників до струмопровідних частин апаратура шафи захищена панелями, в яких є отвори для виходу рукояток комутаційних апаратів і шкал вимірних приладів. Електрична принципова схема КТП-ОБ-63У1 показана на рисунку 2.
На первинній стороні підстанції встановлені автоматичний вимикач для захисту обладнання КТП від перевантажень і зовнішніх коротких замикань і електромагнітний пускач з кнопками для вмикання і вимикання КТП.

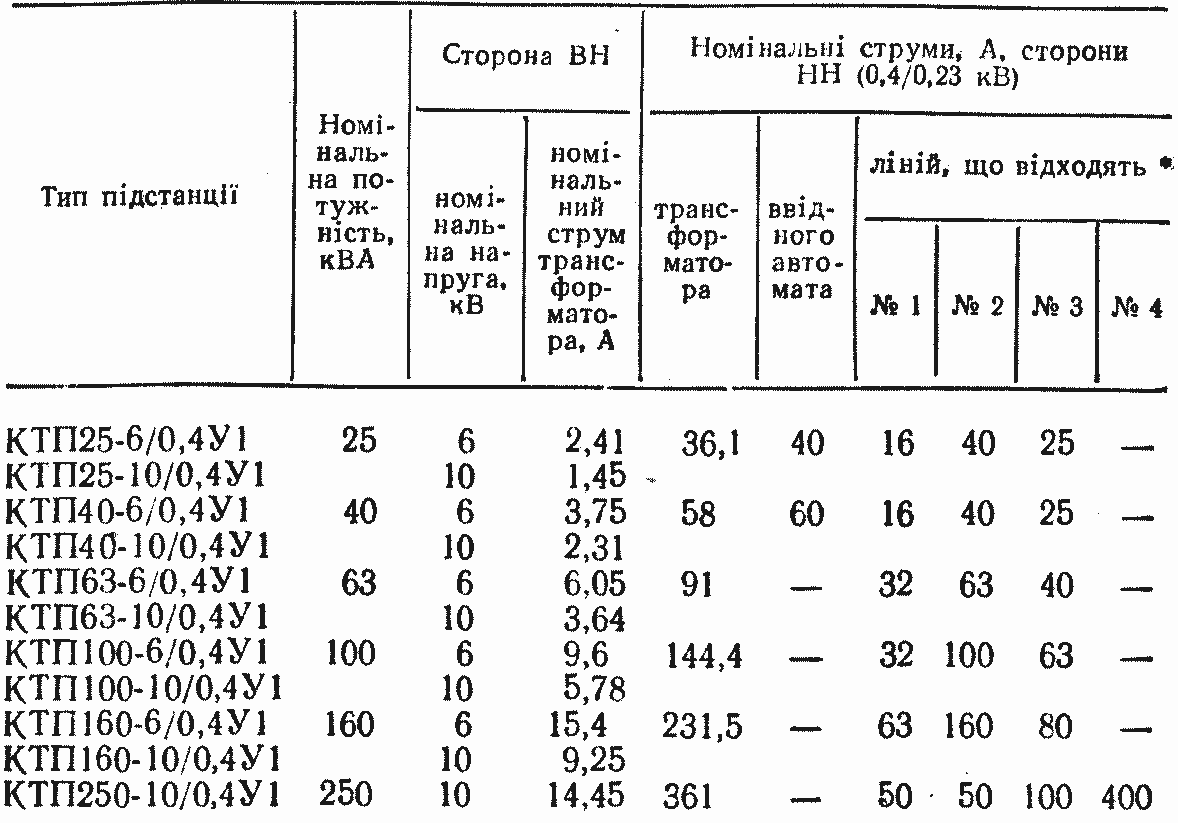

- Технічні характеристики комплектних трансформаторних підстанцій
* У всіх підстанціях номінальний струм лінії вуличного освітлення дорівнює 15 А. Вона захищена запобіжниками і автоматично керується за допомогою фотореле та електромагнітного пускача.
Навантаження трансформатора контролюється амперметром, що вмикається перемикачем через трансформатори струму. Лінійні напруги на первинній стороні КТП вимірюються вольтметром з перемикачем.
Для ступінчастої зміни напруги на кришці бака трансформатора змонтовані перемикач відводів первинної обмотки і перемикач вторинної обмотки із зірки па трикутник.
Шафа керування зсередини освітлюється лампою.
Конструкцією КТП передбачене електричне блокування — при відкриванні кожуха підстанції вимикається коло живлення трансформатора.

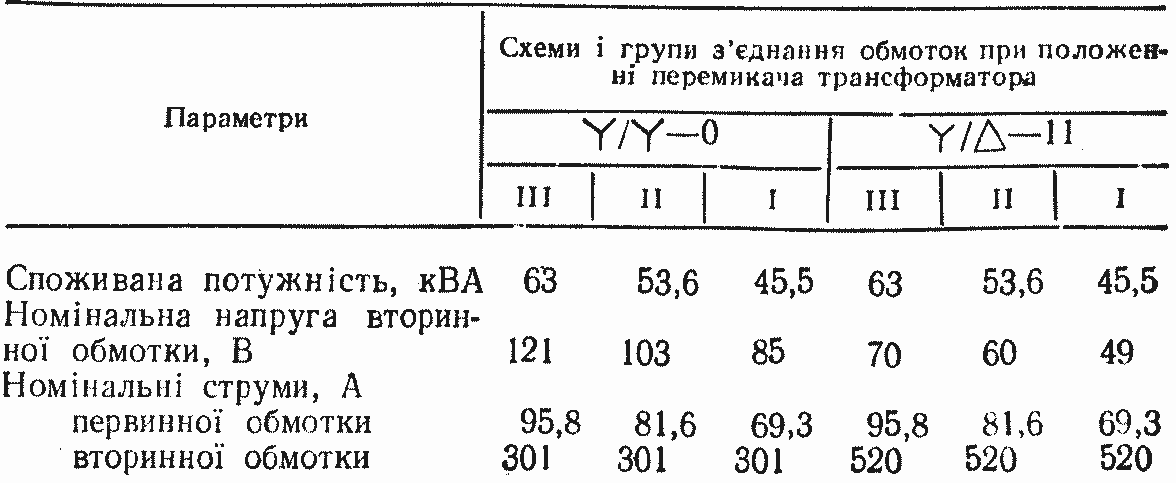

11. Технічна характеристика комплектної трансформаторної підстанції КТП-ОБ-63У1

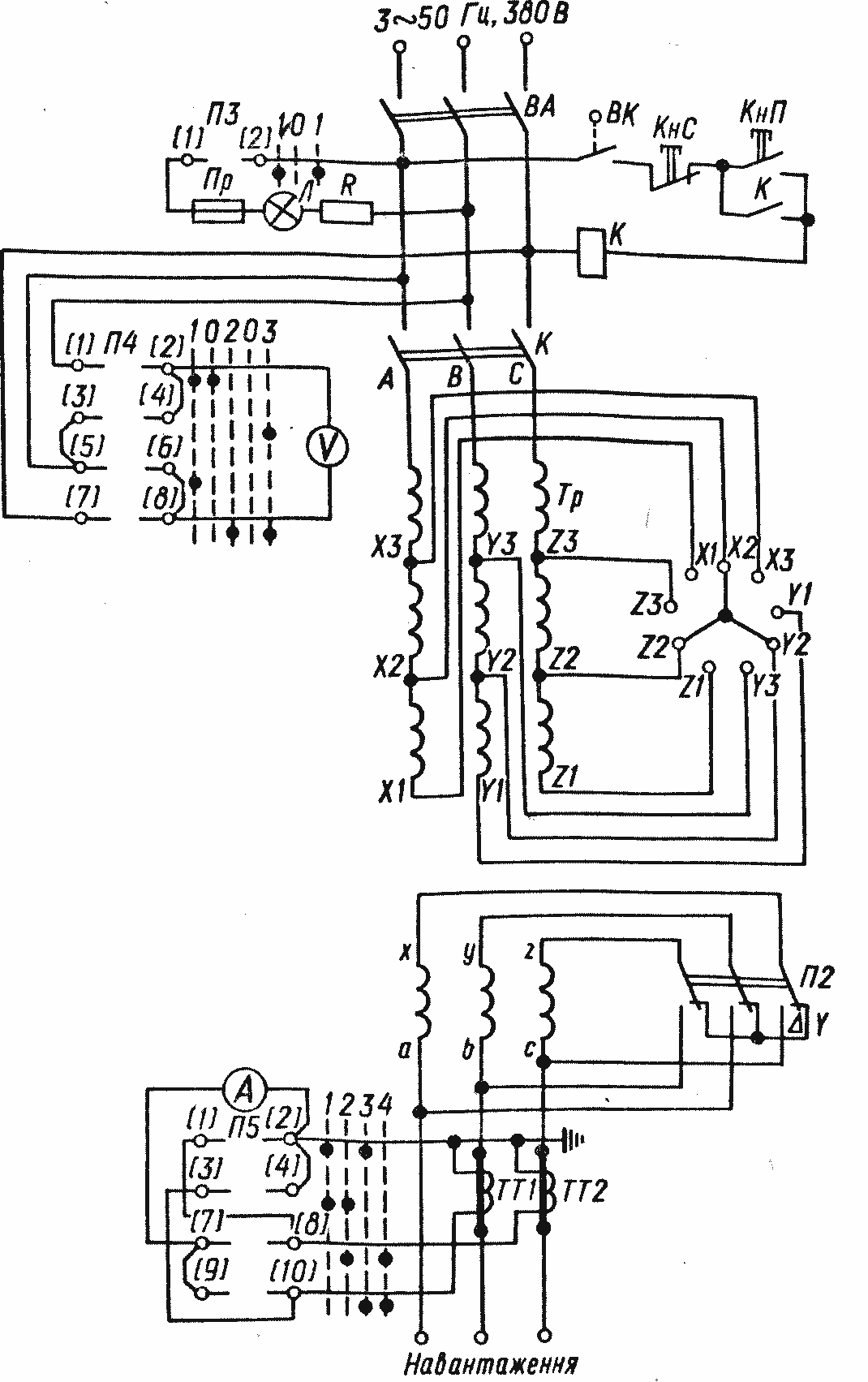

Рис. 2. Електрична принципова схема КТП-ОБ-63У1:
Тр — трансформатор; ВА — автоматичний вимикач; К — контактор; П1, П2, П3, П4 і П5 — перемикачі; ТТ1 і ТТ2 — трансформатори струму; ВК — кінцевий вимикач; КнС, КнП — кнопки «Стоп» і «Пуск»; Пр — запобіжник; R — резистор.
Підстанція приєднується до живильної лінії проводами чи кабелем, який вводиться у шафу керування через блок затискачів. Навантаження підключається проводами або кабелем безпосередньо до шин.
