АСИНХРОННІ ЕЛЕКТРОДВИГУНИ СЕРІЇ 4А
Порівняно з двигунами серії АО2 двигуни серії 4А мають ряд переваг: меншу масу та габаритні розміри; меншу висоту осей обертання; більші пускові моменти; менший рівень шуму та вібрації; більші зручності при монтажі і експлуатації; підвищену надійність.
Енергетичні показники двигунів серії 4А (коефіцієнти корисної дії та потужності) знаходяться на рівні двигунів інших серій.
Зменшення висоти осі обертання та інших розмірів дозволяє замовнику без будь-яких утруднень робити заміну старих двигунів на двигуни серії 4А.
Електродвигуни серії 4А основного виконання.

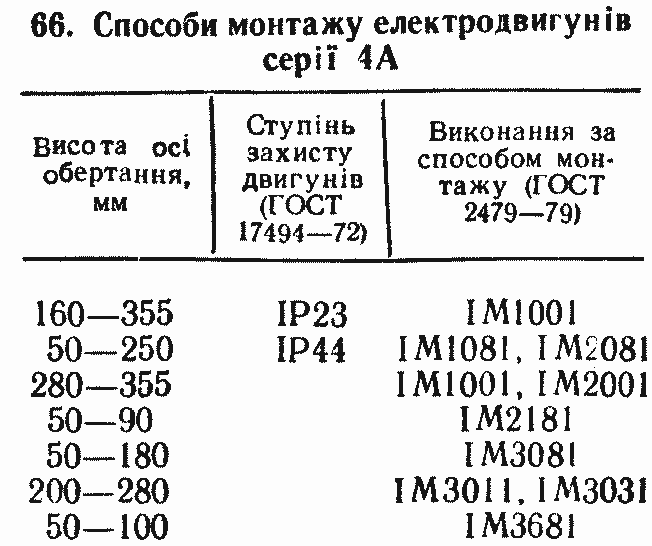

За ступенем захисту двигуни основного виконання мають два виконання: закриті обдувні (ІР44) — для висот осі обертання 50—355 мм та захищені (ІР23) — для висот осі обертання 160—355 мм (табл. 66).
Електродвигуни серії 4А загального призначення виготовляють з ізоляцією класу В з висотами осі обертання 50—132 мм і класу F — 160—355 мм.
Вивідні пристрої двигунів з висотою осі обертання 50—250 мм розміщені зверху двигуна, а з висотою осі обертання 280—355 мм — з правої сторони, якщо дивитися на двигун зі сторони робочого кінця вала.
Структура умовного позначення електродвигунів серії 4А показана на схемі 6.
Вивідний пристрій двигунів з висотою осі обертання 50—90 мм допускає повертання з фіксацією через 90°, крім положення штуцера в бік фланця для двигунів з висотою осі обертання 71—90 мм виконань М200, М300, а з висотою осі обертання 100—355 мм — через 180°.
Двигуни з висотами осі обертання до 250 мм виготовляються з вивідним пристроєм виконання К3-І (з панеллю виводів і одним штуцером); двигуни з висотою осі обертання 280—355 мм — з вивідним пристроєм виконання К3-ІІ (з панеллю виводів і двома штуцерами) для приєднання металорукава і кабелів з мідними або алюмінієвими жилами та оболонкою з гуми чи пластиків.
За замовленням споживача двигуни можуть бути виготовлені з такими вивідними пристроями:
виконання К3-І і К3-ІІ під’єднаний газоводопровідної труби виконання К3-М з панеллю виводів і подовжувачем під суху розробку кабеля або заливку кабельною масою (для двигунів з висотою осі обертання 160 мм і вище);
виконання К2-І без панелі виводів з одним штуцером або К2-І1 без панелі виводів з двома штуцерами.
Закріплення газоводопровідної труби передбачено тільки для двигунів з висотою осі обертання 71—225 мм і вивідним пристроєм з одним штуцером.

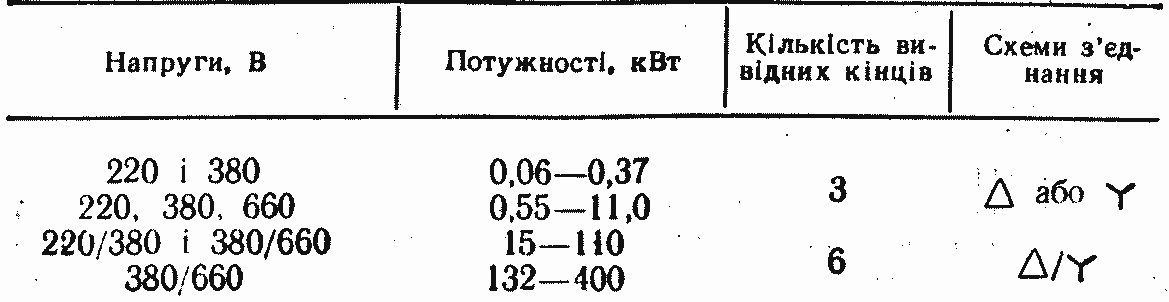

Номінальні напруги і схеми з’єднання обмоток двигунів серії 4А наведені у таблиці 67.
За замовленням споживачів двигуни потужністю до 11 кВт можуть виготовлятися на напруги 220/380 і 380/660 В з шістьома вивідними кінцями.
67. Номінальні характеристики і схеми з’єднання двигунів серії 4А

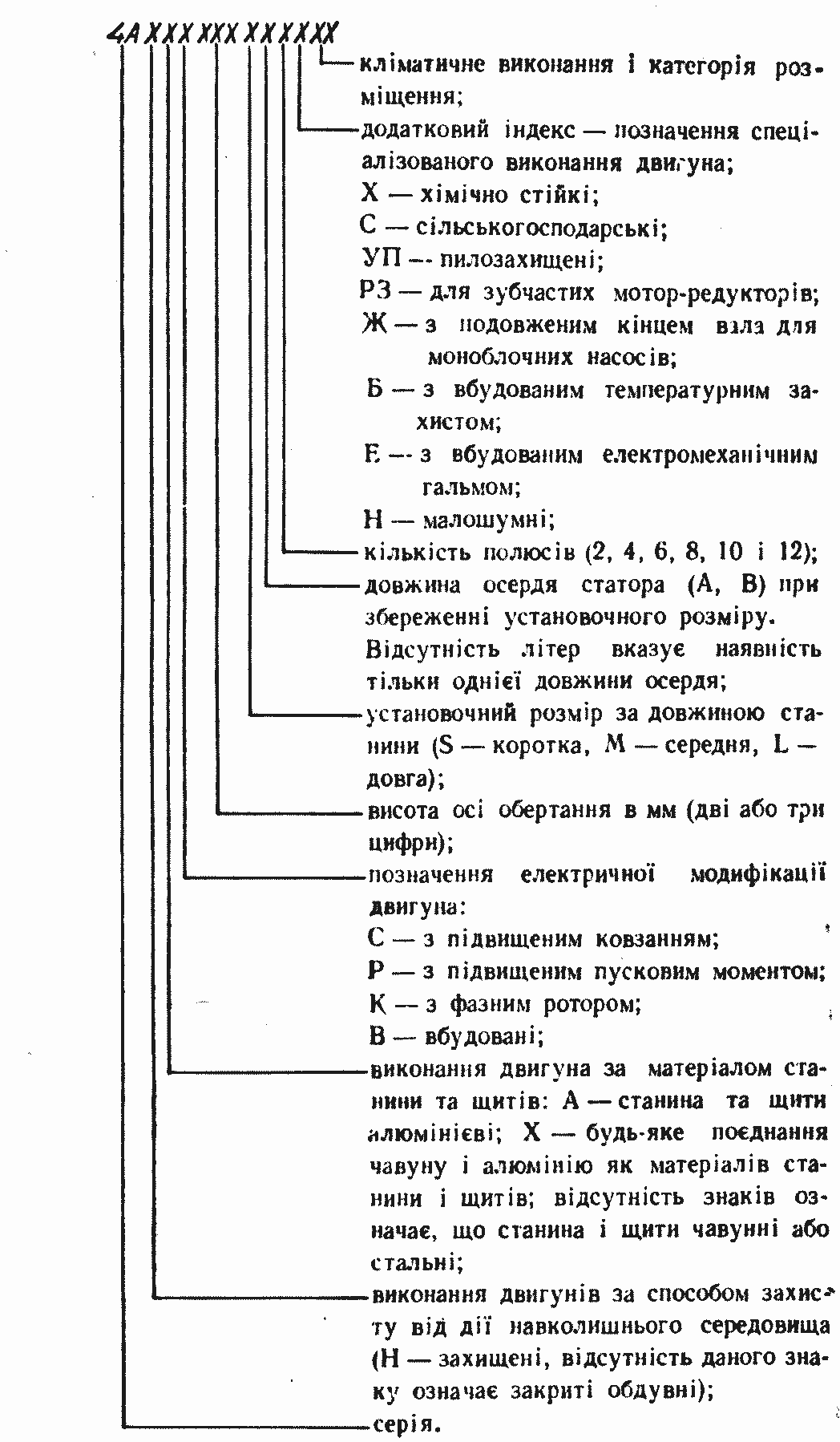

Схема 6. Структура умовною позначення електродвигунів серії 4А.
Двигуни серії 4А основного виконання розраховані для роботи в умовах помірного клімату з категорією розміщення 3 за ГОСТ 15150— 69. їх безвідмовна робота гарантується при дотриманні таких умов:
висота над рівнем моря не більше 1000 м;
температура навколишнього середовища від —40 до +40° С;
відносна вологість повітря до 98% при температурі +25О С;
запиленість повітря не більше 10 мг/м3 для закритих і не більше 2 мг/м3 для захищених двигунів;
навколишнє середовище вибухобезпечне, не повинно містити струмопровідного пилу, агресивних газів і пари в концентраціях, що руйнують метал та ізоляцію.
Допускається робота двигунів при коливаннях напруги сітки в межах — 5-+10% і частоти змінного струму ±2,5% від номінальногозначення.
У двигунах з висотами осі обертання 50—132 мм застосовуються герметизовані підшипники серії 180 000 з двостороннім ущільненням і закладеним мастилом на строк служби не менше 12 000 год. У двигунах з висотами осі обертання 160—355 мм можуть використовуватися два види підшипникових вузлів: з поповненням мастила тільки при розбиранні двигуна (n=160-50мм) і з пристроями для поповнення мастила без його розбирання (за спеціальним замовленням споживача).
Двигуни серії 4А для заземлення корпусу мають зовнішні затискачі: із пристроями проти самовідкручування: один на корпусі і один у вивідному пристрої.
Двигуни з висотами обертання 50—63 мм можуть мати по погодженню із споживачами заземлюючий затискач тільки у вивідному пристрої.
Технічні дані двигунів серії 4А основного виконання наведені в таблиці 68, а установочно-приєднувальні розміри їх — в таблиці 69.
Електродвигуни серії 4А спеціалізованих виконань.
У цій серії, крім двигунів загального призначення (основне виконання), випускаються також двигуни електричних модифікацій і спеціалізованих виконань за захищеністю від впливу навколишнього середовища.
До електричних модифікацій відносяться двигуни з підвищеним ковзанням, з підвищеним пусковим моментом, багатошвидкісні, з фазним ротором, однофазні, вбудовані та інші.
Двигуни серії 4А з підвищеним пусковим моментом випускаються з висотами осі обертання 160—250 мм. У їх позначення вводиться додаткова літера Р після позначення серії, наприклад, 4АР180М4УЗ.
Двигуни з підвищеним пусковим моментом призначені для привода механізмів, які мають великі статичні та інерційні навантаження в момент пуску.
Ця модифікація охоплює двигуни потужністю 15—90 кВт при nс=1500 об/хв, 11—55 кВт при nс=1000 об/хв і 7,5—45 кВт при nс=750 об/хв. Потужність таких двигунів відповідає потужності відповідних типорозмірів двигунів основного виконання.
Двигуни серії 4А з підвищеним ковзанням випускаються з висотами осі обертання 71—250 мм. Позначаються вони додатковою літерою С після позначення серії, наприклад, 4АС180М6УЗ. Двигуни із підвищеним ковзанням (Sн=5—14%) призначені для роботи в повторно-короткочасних режимах з частими пусками або при пульсуючому навантаженні. Вони випускаються з nс=3000, 1500, 1000 і 750 об/хв.
Номінальна потужність цих двигунів вказується при ПВ=40%. Шкала потужностей та всі інші номінальні дані відмінні від даних двигунів серії 4А основного виконання.

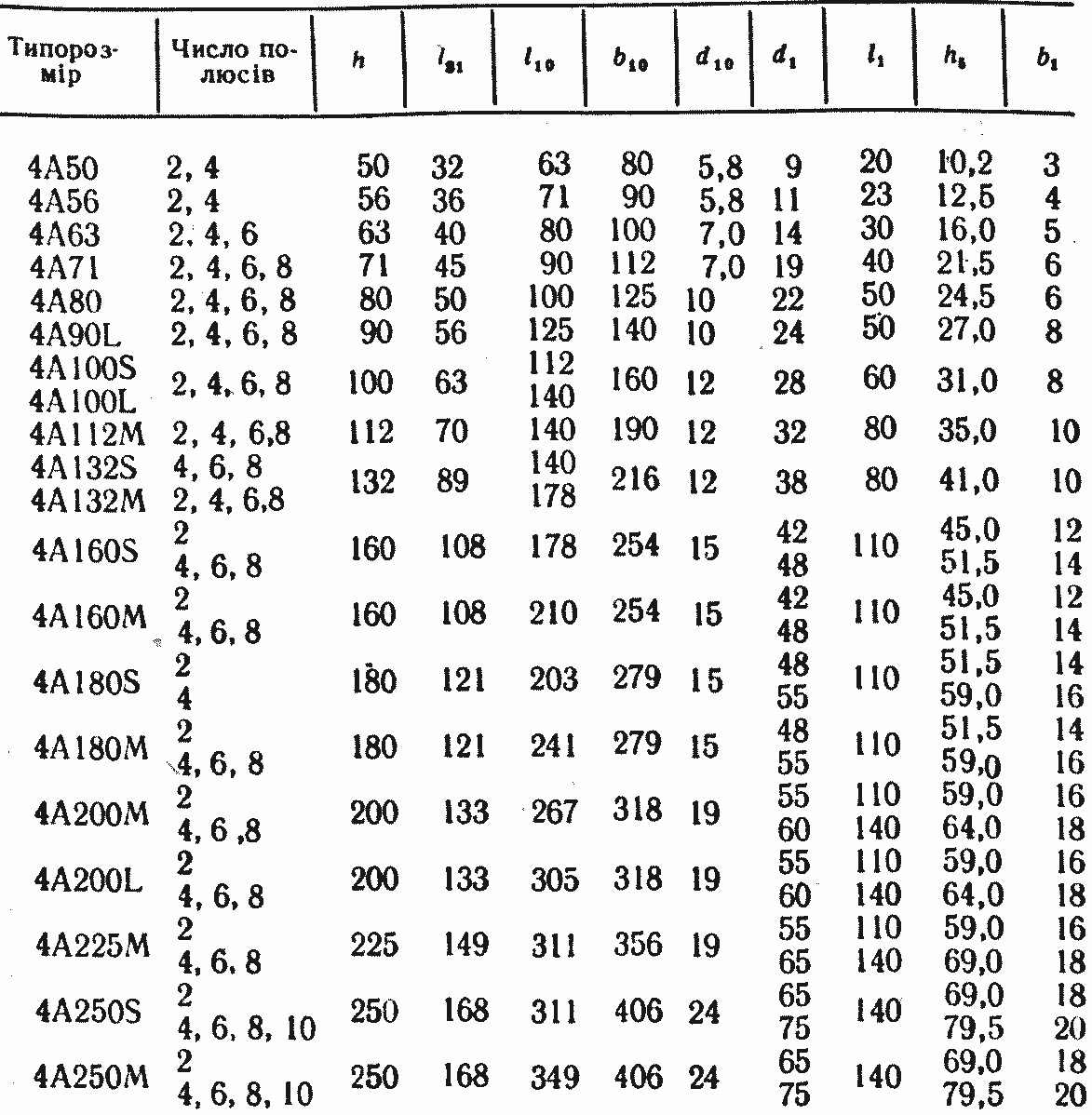

69. Монтажно-приєднувальні розміри, мм, електродвигунів серії А4 (виконання М100І)
Багатошвидкісні двигуни серії 4А випускаються з висотами осі обертання 56—355 мм на дві, три і чотири частоти обертання і призначені для привода механізмів з ступінчастим регулюванням частоти обертання. У їх позначенні додатково проставляють кількість полюсів, які відповідають частотам обертання, наприклад, 4Л13254/2У3 (табл. 70).
Номінальні дані цих двигунів не збігаються з даними двигунів основного виконання.
Електродвигуни волого-морозостійкого виконання.
Призначені для роботи при температурі навколишнього середовища від —40 до +40° С і відносній вологості повітря до 100% при температурі +25° С. Ці двигуни випускаються у кліматичному виконанні У і категорії розміщення 2 за ГОСТ 15150—69. Вони також придатні для роботи в умовах категорії розміщення 5.
Технічні дані двигунів волого-морозостійкого виконання повністю відповідають технічним даним двигунів основного виконання із ступенем захисту ІР44 або їх модифікацій. У їх позначенні вказується кліматичне виконання і категорія розміщення, наприклад, 4А112М4У2.

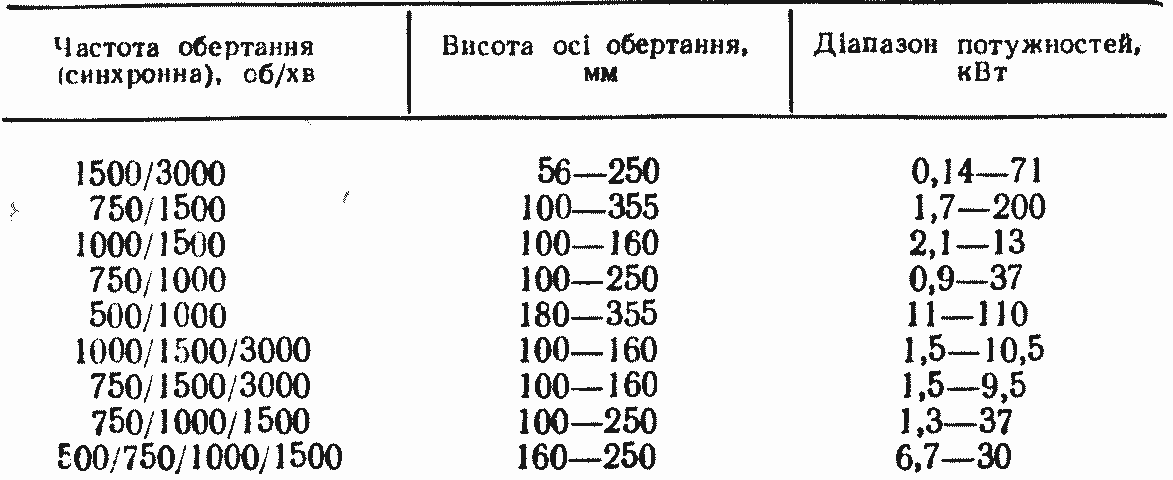

70. Технічні дані багатошвидкісних електродвигунів серії 4А
Електродвигуни уніфікованої модифікації кліматичного виконання.
Уніфікована кліматична модифікація двигунів серії 4АА56 і 4АА63 повністю замінює двигуни цієї серії відповідних висот обертання вологостійких, хімічно стійких і морозостійких виконань. Вони призначені для роботи при температурі навколишнього середовища від —60 до +45° С, відносній вологості повітря до 100%, в хімічно-активних середовищах при температурі до +25° С та запиленості повітря не більше 40 мг/м3.
Технічні дані двигунів цього виконання збігаються з технічними даними двигунів основного виконання відповідних типорозмірів. Вони випускаються в кліматичному виконанні ХЛ, категорії розміщення 1 за ГОСТ 15150—69. У позначенні двигунів уніфікованої модифікації додається літера С, наприклад, 4АА63В4СХЛ1.
Електродвигуни пилозахищеного виконання.
Електродвигуни серії 4А пилозахищеного виконання випускаються типів 4А56...4А250 і 4АР160...4АР250. Вони використовуються у тривалому режимі роботи для привода машин і механізмів, які працюють в приміщеннях класів ВІІа і ПІІ. Кліматичне виконання У, категорія розміщення 3. Позначаються такі двигуни додатковим індексом УП, наприклад, 4АР180М6УПУ3.
Типорозміри і основні параметри — за ГОСТ 19523—81, тобто від» повідають двигунам серії 4А основного виконання. Ступінь їх захисту ІР54. Конструкція електродвигунів з висотою осі обертання 160—250 мм передбачає можливість поповнення і часткової заміни мастила в підшипниках без розбирання двигунів.
Електродвигуни сільськогосподарського призначення серії 4А випускаються з висотами осі обертання 50—180 мм. Крім двигунів основного виконання, випускаються двигуни з підвищеним ковзанням, підвищеним пусковим моментом, багатошвидкісні, для зубчастих мотор- редукторів та з вбудованим температурним захистом. Позначаються вони, як і двигуни серії 4А основного виконання, з додаванням індексу СУІ замість УЗ, наприклад, 4А80В4СУ1. Кліматичне виконання У, категорія розміщення 1, але вони також придатні для роботи в категоріях 2-5 за ГОСТ 15150-69.
Двигуни серії 4А сільськогосподарського призначення випускаються на синхронні частоти обертання 3000, 1500 і 1000 об/хв (тобто з кількістю полюсів 2, 4 і 6). Багатошвидкісні двигуни мають кількість полюсів 2р = 4/2; 6/4 і 8/4/2.
- Типорозміри і потужності трифазних асинхронних електродвигунів серії 4А сільськогосподарського призначення
Двигуни серії 4А...СУ1 з висотою осі обертання 50—132 мм випускають на напругу 380 В із з'єднанням обмоток зірка з трьома вивідними кінцями, а двигуни з висотою осі обертання 160, 180 мм — на напругу 380/660 В із з’єднанням обмоток трикутник /зірка із шістьома вивідними кінцями.
- Технічні дані трифазних короткозамкнених електродвигунів серії
160
Вивідні пристрої типу к3—І застосовуються у двигунів з висотою осі обертання 50—132 мм і К3—II — з висотою осі обертання 160, 180 ммдля приєднання проводів в гнучкому металорукаві і кабелів із гумовою чи пластиковою оболонкою.
Підшипники серії 180 000 двигунів з висотою осі обертання до 132 мм з двома ущільнюючими шайбами та закладеним мастилом на весь строк служби підшипника (10 000—12 000 год). Двигуни з висотою осі обертання 160, 180 мм мають пристрої для поповнення і часткової заміни мастила без розбирання підшипникового вузла.
Двигуни серії 4А сільськогосподарського призначення розраховані на роботу при відхиленнях напруги від —7,5 до +10% номінального значення. При зниженні напруги на затискачах двигуна до 0,8Uн вони можуть працювати з номінальним моментом на валу протягом не більше 10 хв. Після цього режиму двигун повинен працювати в тривалому номінальному режимі не менше однієї години для двигунів з висотою осі обертання 50, 56, 63, 160 і 180 мм і не менше трьох годин для двигунів з висотою осі обертання 71—132 мм. Ці двигуни допускають також тривалу роботу при зниженні напруги на затискачах до 0,8— 0,9 номінальної при відповідному зниженні потужності на 8—10 і 15— 30% від номінальної (залежно від типорозміру).

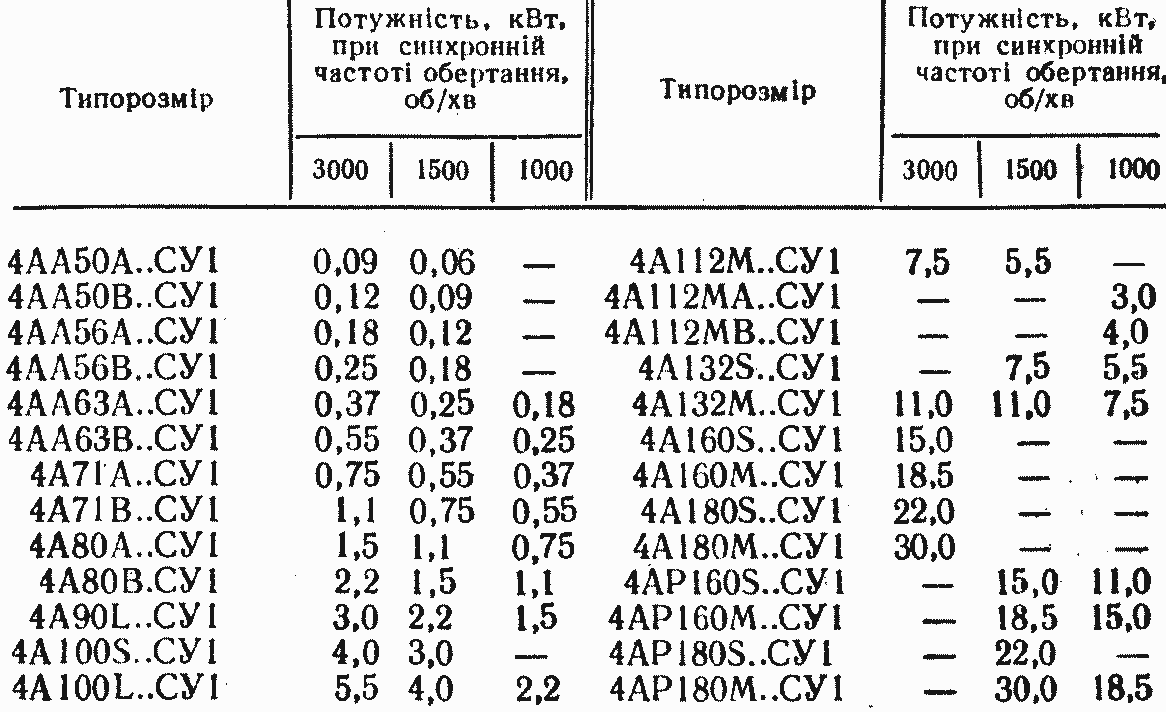

Типорозміри, потужності і частоти обертання двигунів серії 4А... СУ1 наведені у таблиці 71.
Номінальні дані двигунів серії 4А...СУ1 з висотою осі обертання 50—132 мм при всіх частотах обертання і при h= 160, 180 мм при nс = 3000 об/хв повністю збігаються з номінальними даними двигунів серії 4А основного виконання відповідних по типорозміру і частоті обертання.

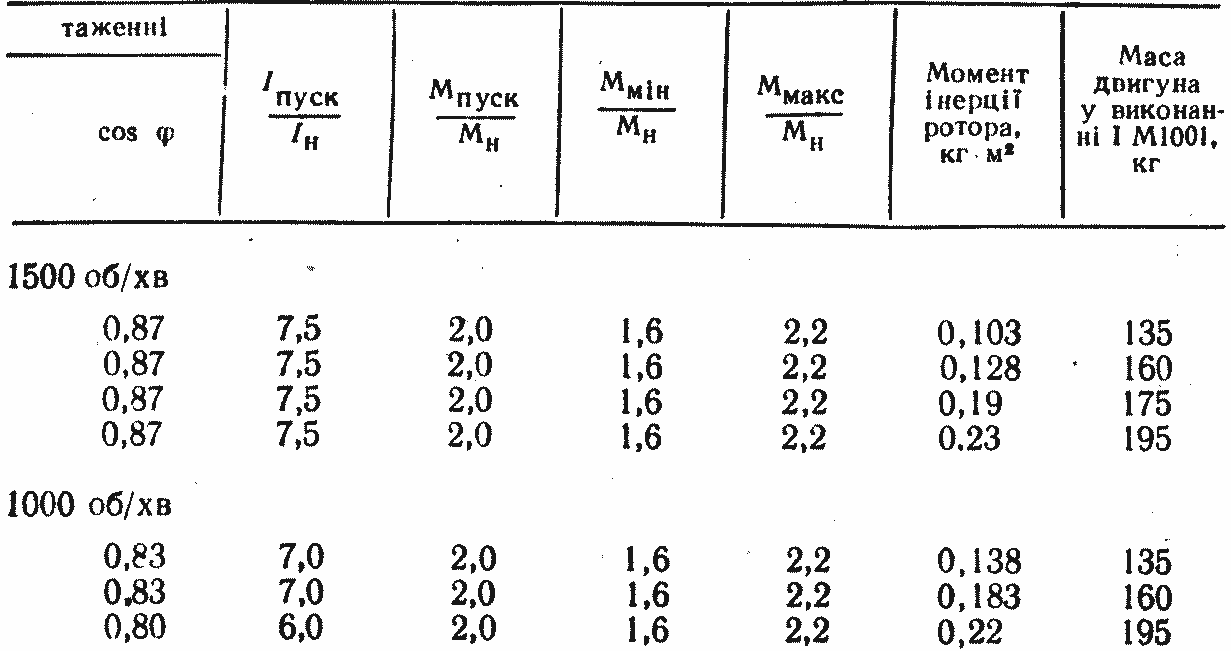

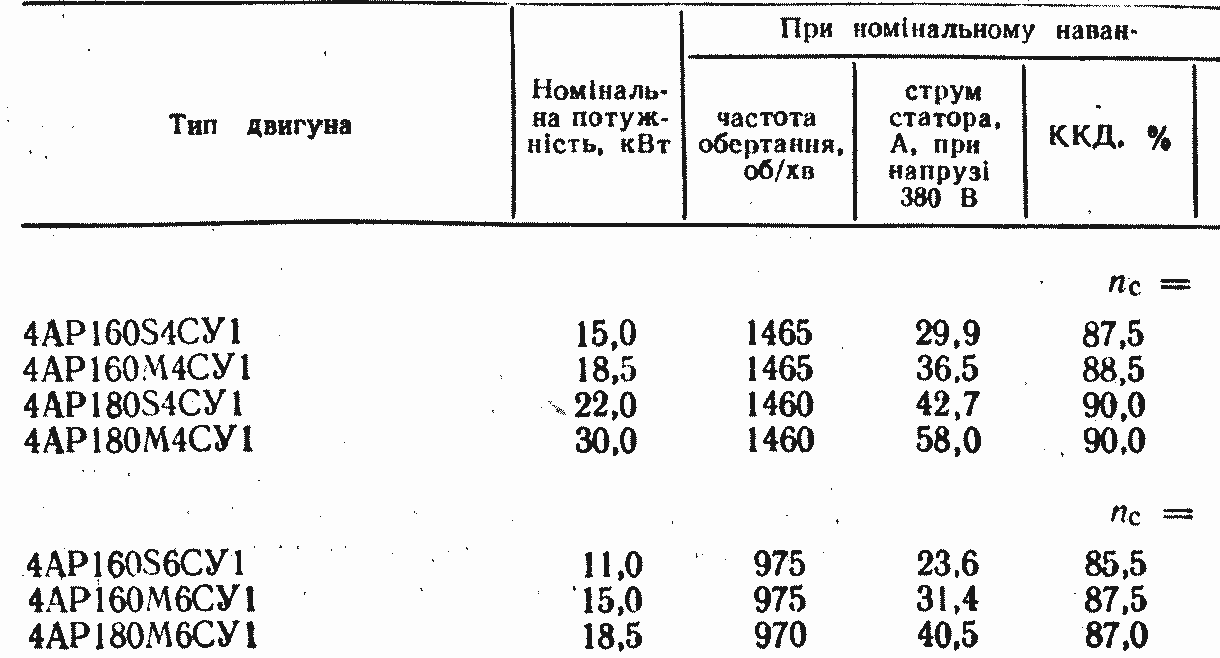

Двигуни серії 4А сільськогосподарського призначення з висотою осі обертання 160, 180 мм при nс = 1500 і 1000 об/хв (табл. 72) випускають як двигуни з підвищеним пусковим моментом (4АР160...СУІ, 4АР180...СУ1).
Всі електродвигуни серії 4А сільськогосподарського призначення з вбудованим температурним захистом (4А...ВСУ1) мають технічні дані сільськогосподарських двигунів відповідного типорозміру і частоти обертання.
4АР сільськогосподарського призначення з висотою осі обертання 180 мм
Строк служби двигунів серії 4А...СУ1 становить при висоті осі обертання 50—132 мм — 8—10 років, а при висоті осі обертання 160, 180 мм — не менше 15 років.
