Кнопки керування та кнопкові пости призначені для комутації електричних кіл керування з напругою змінного струму до 500 В частотою 50 Гц та постійного струму до 220 В. Найчастіше їх використовують для ручного дистанційного керування електромагнітними апаратами рухомих та нерухомих частин стаціонарних установок (контакторами, електромагнітними пускачами, реле тощо).
Кнопки керування серії КЕ.
Кнопки серії КЕ вбудовуються у шафи, панелі, пульти, ящики та інші комплектні пристрої керування електроприводами. Кліматичне виконання їх У, Т, ХЛ, категорія розміщення 2, 3 і 4, ступінь захисту з боку контактів ІР00, а з боку штовхана — ІР40 або 1Р54.

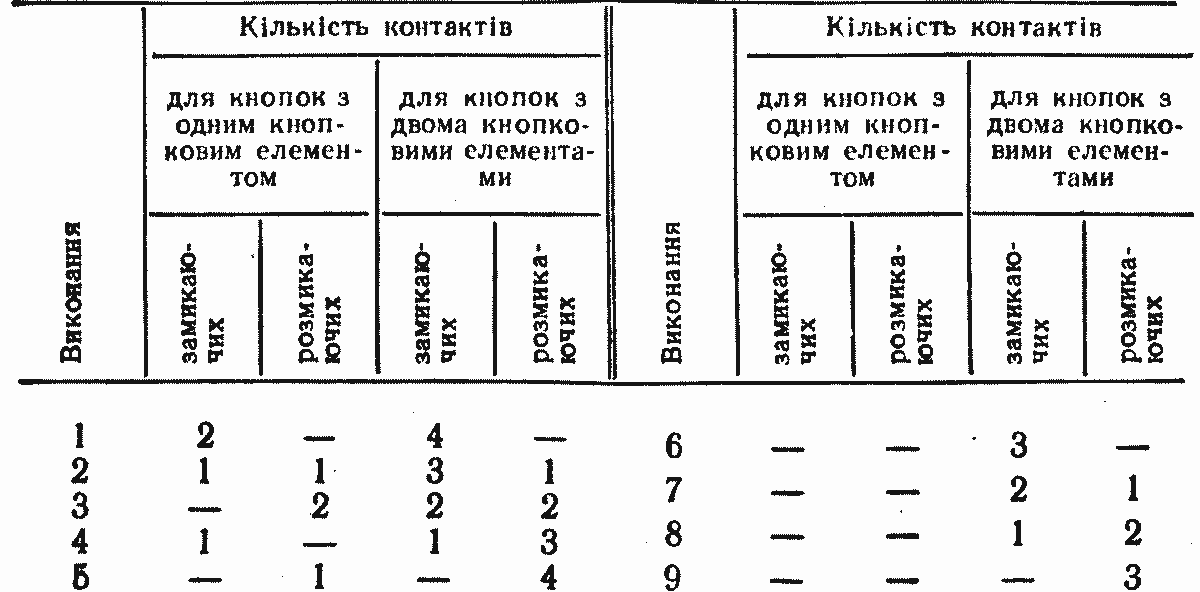

88. Кількість та вид контактів у кнопках серії КЕ
Положення кнопок у просторі будь-яке, кріпляться вони на металевих чи ізоляційних панелях товщиною до 10 мм за допомогою фронтального кільця і гайки.
Кількість контактів від 1 до 4 у різних комбінаціях (табл. 88). Контакти електрично не зв’язані між собою. Номінальний струм тривалого режиму 10 А, номінальний робочий струм 6 А, струм вмикання 12 А при cos φ = 0,6—0,7, струм вимикання 2, 4 А при cos φ =0,3—0,4 і при напрузі до 500 В змінного струму частотою 50 Гц. На постійному струмі напругою 220 В струм вмикання і вимикання 0,5 А, частота вмикань до 1200 на годину при ПВ = 40...60%. У такому режимі електрична стійкість проти спрацювання 2,5 млн. циклів.
Приєднання мідних проводів допускається без окільцювання, алюмінієвих — з окільцюванням.
Колір штовхача виконується за замовленням (чорний, червоний, зелений, жовтий, блакитний та білий).
Структура умовного позначення наведена на схемі 10.

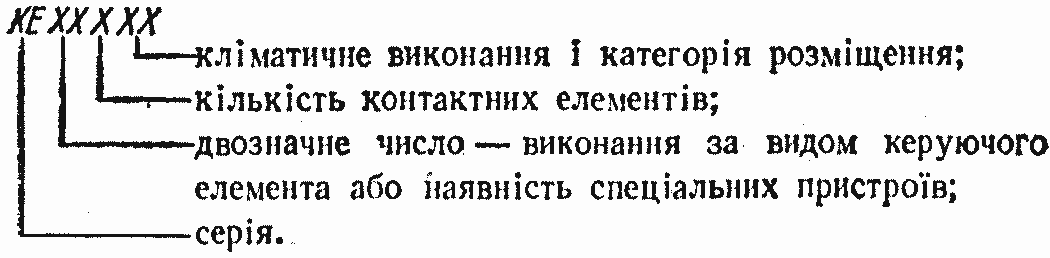

Схема 10. Структура умовного позначення кнопок керування серії КЕ.
Крім зазначених в таблиці 89 конструктивних виконань кнопок, є ще і інші виконання (з ключем, вбудованими сигнальними лампами тощо). Для експлуатації кнопок в хімічно активних середовищах слід застосовувати кнопки типів КЕ081, КЕ091.
Матеріал фронтального кільця вказується при замовленні: сталь «С», пластмаса «П». Потрібно також вказувати тип кнопки, виконання за кількістю і видом контактів, кліматичне виконання і категорію розміщення, колір штовхача, матеріал фронтального кільця та номер технічних умов. Приклад запису замовлення:
кнопка КЕ011УЗ вик. 2, червоний, «С» ТУ16.526.407—79.

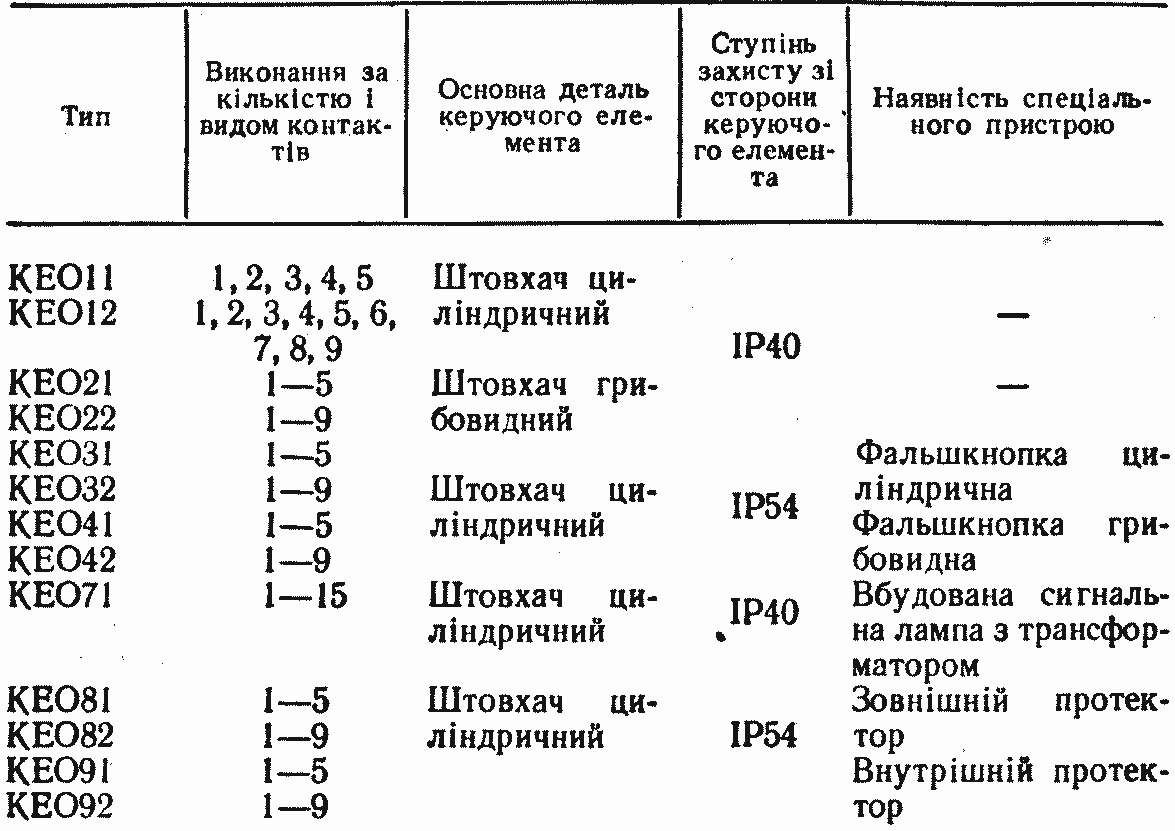

89. Технічні дані кнопок серії КЕ
Пости кнопкові серії ПКЕ призначені для комутації електричних кіл керування змінного струму напругою до 500 В і постійного струму до 220 В. Контакти розраховані на номінальний струм тривалого режиму 10 А, номінальний робочий струм 6 А.
Кліматичне виконання У, ХЛ, Т, категорія розміщення 3 для постів із ступенем захисту 1Р40 і категорія 2 для постів із ступенем захисту ІР54.
Пости призначені для роботи в таких умовах:
температура навколишнього повітря від —40 до +40° С і відносній вологості не більше 90% при температурі +20° С і не більше 50% при температурі +40° С;
висота над рівнем моря не більше 2000 м;
група експлуатації М7 за ГОСТ 17516—72;
робоче положення в просторі будь-яке.
Структура умовного позначення кнопкового поста серії ПКЕ показана на схемі 11.
Пости всіх типів (крім ПКЕ612-2УЗ, ПКЕ622-2У2, ПКЕ712-2УЗ, ПКЕ722-2У2) виготовляються з будь-якою комбінацією замикаючих і розмикаючих контактів (2з, 1з + 1р, 2р).
Для роботи в хімічно активному середовищі використовують пости типів ПКЕ222-1ХУ2, ПКЕ222-2ХУ2, ПКЕ222-ЗХУ2 та ПКЕ722-2ХУ2.
Пости ПКЕ можуть вмикати при напрузі 380 В змінного струму 50 Гц при cos φ = 0,7 струм 30 А, а вимикати при cos φ= 0,4 і тій же напрузі струм З А (табл. 90). При постійному струмі напругою 220 В струм вмикання і вимикання дорівнює 0,5 А. Допустима частота вмикань — до 1200 на годину при ПВ = 40—60%.
Пости типів ПКЕ212, ПКЕ222, ПКЕ712, ПКЕ722 встановлюють на будь-якій рівній поверхні гвинтами М5. Пости типів ПКЕ112, ПКЕ122, ПКЕ612-2, ПКЕ622-2 закріплюються в спеціальній ніші гвинтами М4.

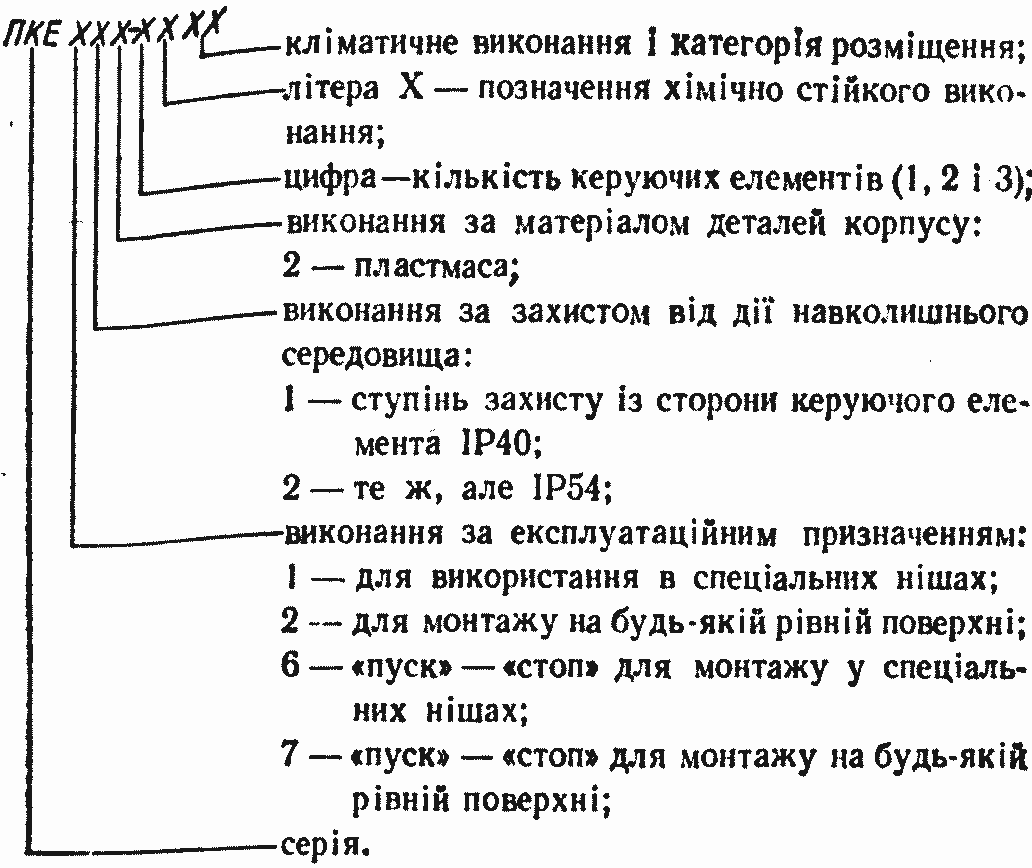

Схема 11. Структура умовного позначення кнопковнх постів ПКЕ.

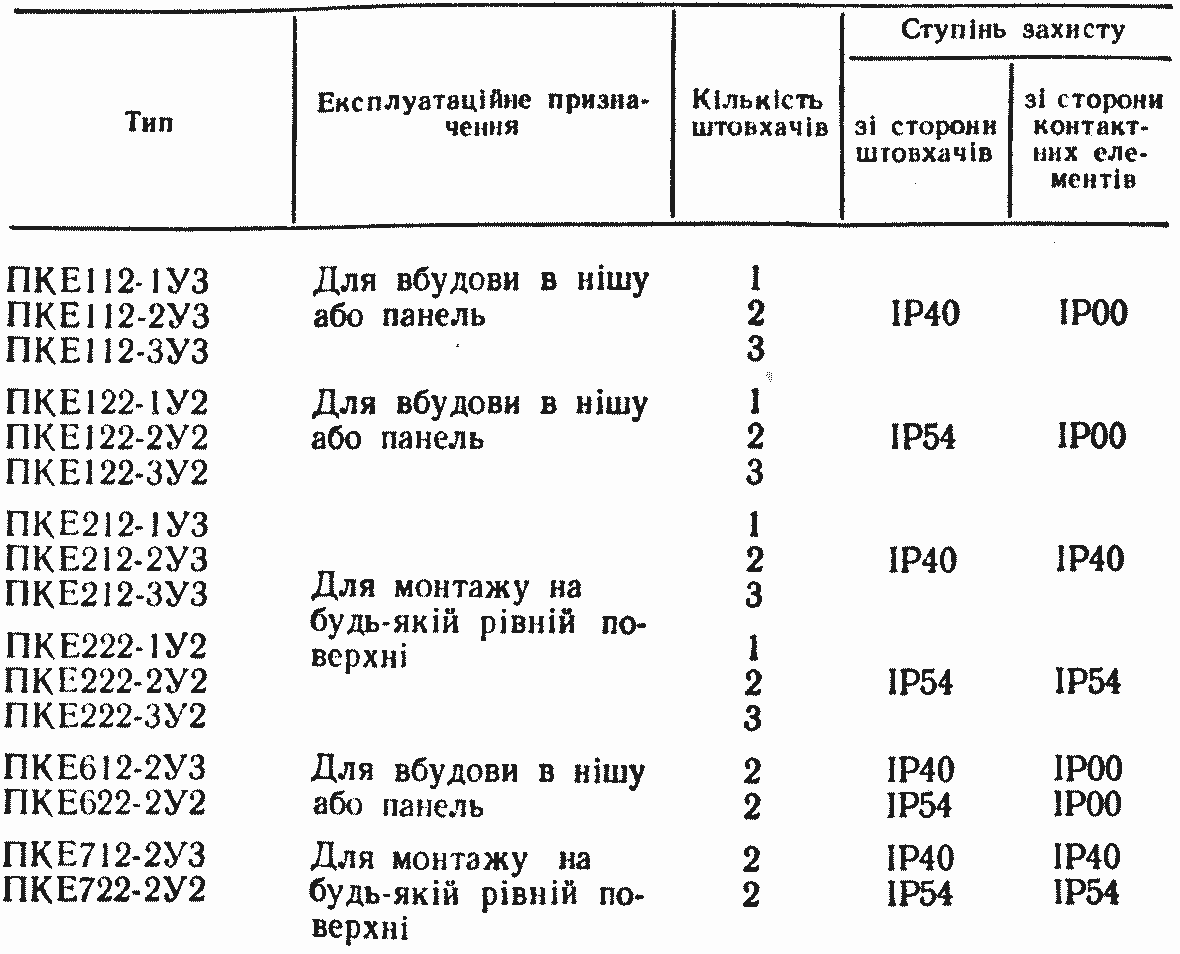

90. Технічні дані кнопкових постів серії ПКЕ
Для постів різьба в отворі для вводу проводів Труб 1/2" або Труб 3/4" за замовленням.
Приєднання мідних проводів допускається без окільцювання, алюмінієвих проводів — з окільцюванням.
При вбудові постів в металеву нішу контактний блок потрібно ізолювати від стінок ніші прокладкою із гнучкого ізоляційного матеріалу (лакотканина, поліетиленова плівка тощо).
Замовляючи кнопкові пости, потрібно вказувати тип, кліматичне 'виконання і категорію розміщення. Крім того, дають характеристики окремих кнопкових елементів: вид штовхача — циліндричний (Ц) чи грибовидний (Гр); колір (Ч — чорний, К — червоний, Ж — жовтий, Г — голубий, 3 — зелений, Б — білий); кількість і вид контактів; напис на табличці цього штовхача.
Приклад запису позначення двохелементного поста для встановлення на будь-якій рівній поверхні:
пост ПКЕ222—2У2 1/2" ТУ16.526.216—78
№1 «Ц» «Ч», 1з + 1 р, «Пуск»
№ 2 «Ц» «К», 1з + 1 р, «Стоп»
Вимикачі шляхові серії ВПК2000.
У сільському господарстві найбільш поширені контактні шляхові вимикачі прямої дії для комутації електричних кіл керування змінного струму напругою до 500 В і постійного струму до 220 В під дією керуючих упорів в певних точках шляху об’єкта, що контролюється.

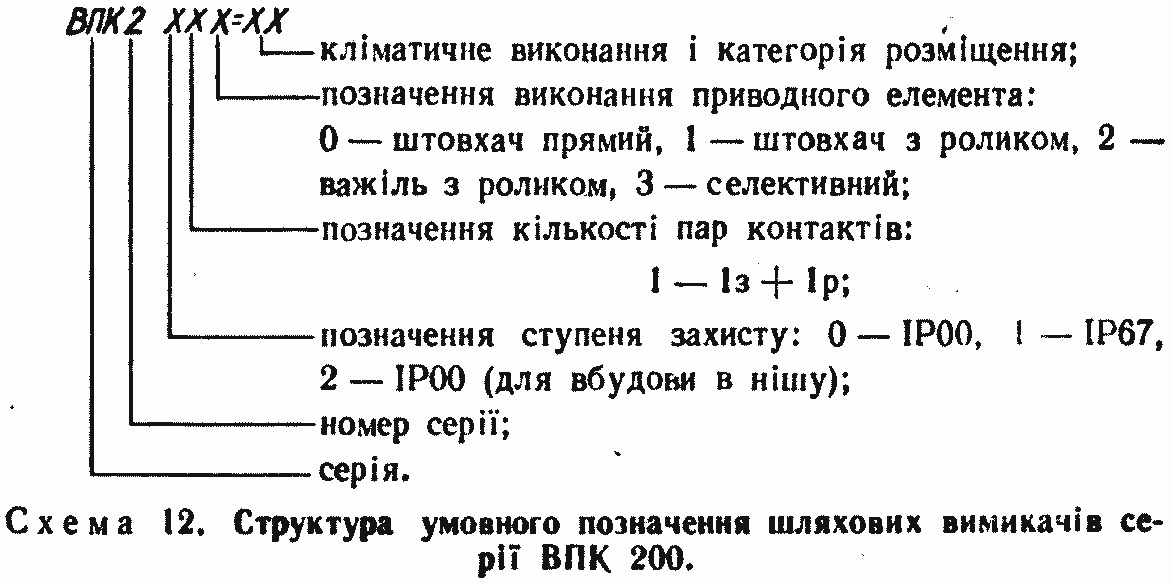

Структуру умовного позначення вимикачів серій ВПК 200 показано на схемі 12.
Порядок замикання контактів прямий, тобто такий, при якому розмикання їх відбувається раніше замикання замикаючих контактів.
Кліматичне виконання У і Т, категорії розміщення 2 і 4, навколишнє середовище нормальне, неагресивне.
Номінальний струм тривалого режиму 6 А змінного струму і 4 А постійного струму. При змінному струмі номінальної напруги струм вмикання становить 10Iн, вимикання Iн; на постійному струмі при номінальній напрузі струм вмикання і вимикання дорівнює Iн-.
Величина робочого ходу для вимикачів із штовхачем без ролика та з роликом (типів ВПК2П0У2, ВПК2111У2) становить 5,3-0,9+1,4мм, (повний хід — 8,5 мм. Робочий хід для вимикачів з важелем та роликом ВПК2112У2, ВПК2113У2) дорівнює 7,5-1,5+2,5мм, повний хід 10,5 мм. Швидкість переміщення керуючого упору при прямолінійному і обертовому русі привода повинна бути в межах від 0,01 до 0,5 м/с.
Всі ущільнювальні прокладки вимикачів виготовлені з маслобензостійкої гуми. Оболонки вимикачів для вводу проводів мають три отвори з різьбою Труб 1/2". Недіючі отвори повинні бути закриті пластмасовими заглушками. Робоче положення в просторі будь-яке.
Вимикачі шляхові серій ВК200 та ВК300. Це вимикачі миттєвої дії, в яких швидкість переміщення контактів не залежить від швидкості переміщення привода вимикача. Вимикачі серій ВК200, ВК300 призначені для комутації електричних кіл керування при напрузі до 500 В змінного струму і до 220 В постійного струму. Кліматичне виконання і категорія розміщення У2 чи Т2, навколишнє середовище нормальне, неагресивне.
Група експлуатації за дією механічних факторів нормується ГОСТ 17516—72: М8 за вібростійкістю, М9 — за ударостійкістю, М12 — за удароміцністю. Робоче положення в просторі будь-яке. Вимикачі мають один замикаючий і один розмикаючий контакти прямої дії. Номінальний струм контактів — 6 А. Частота вмикань до 1200 на годину при ПВ = 40—60% при номінальних напрузі і струмі. Швидкість руху керуючого упору — до 0,33 м/с.
Оболонки вимикачів для вводу проводів мають отвори з різьбою Труб 1/2".
Структура умовного позначення вимикачів показана на схемі 13.

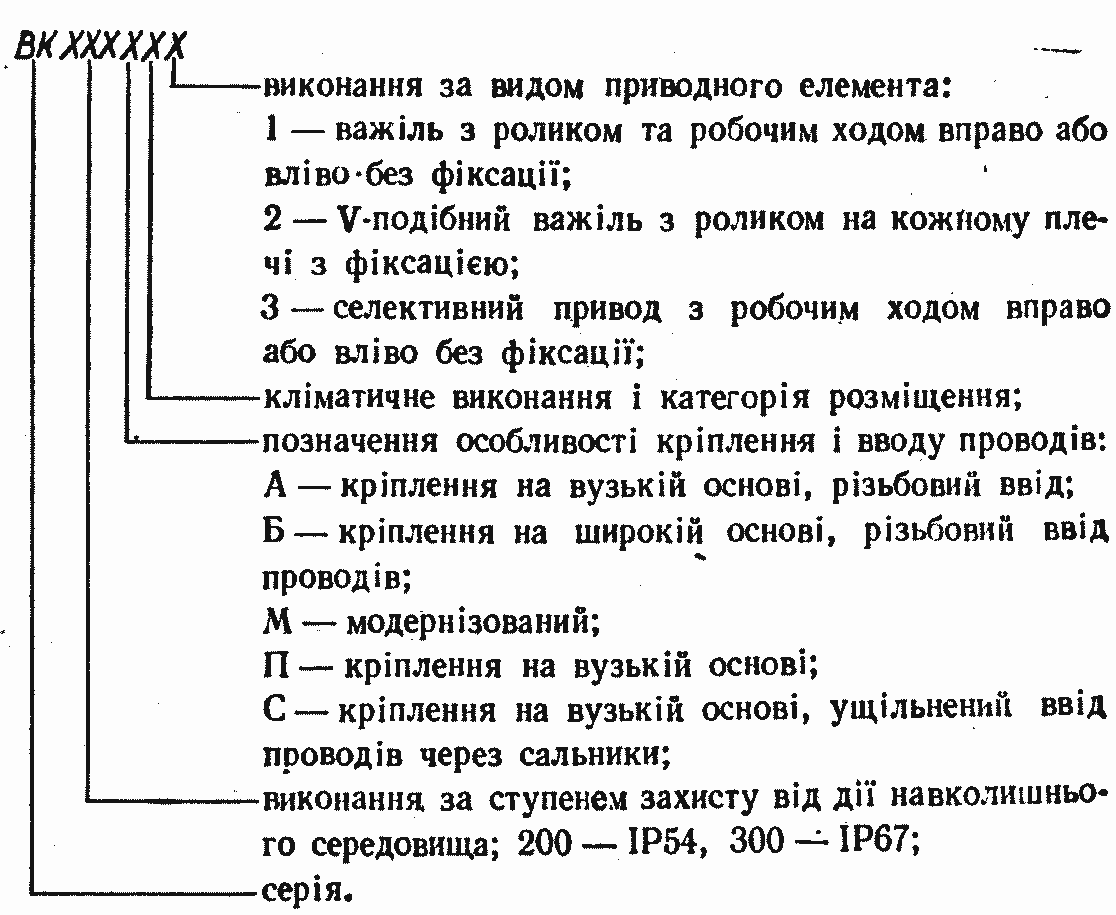

Схема 13. Структура умовного позначення вимикачів серії ВК.

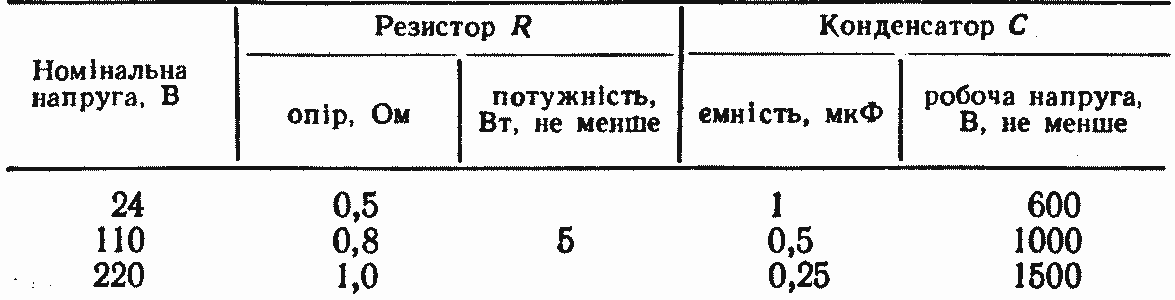

- Технічні дані резистора і конденсатора для шунтування вимикачів серії ВК

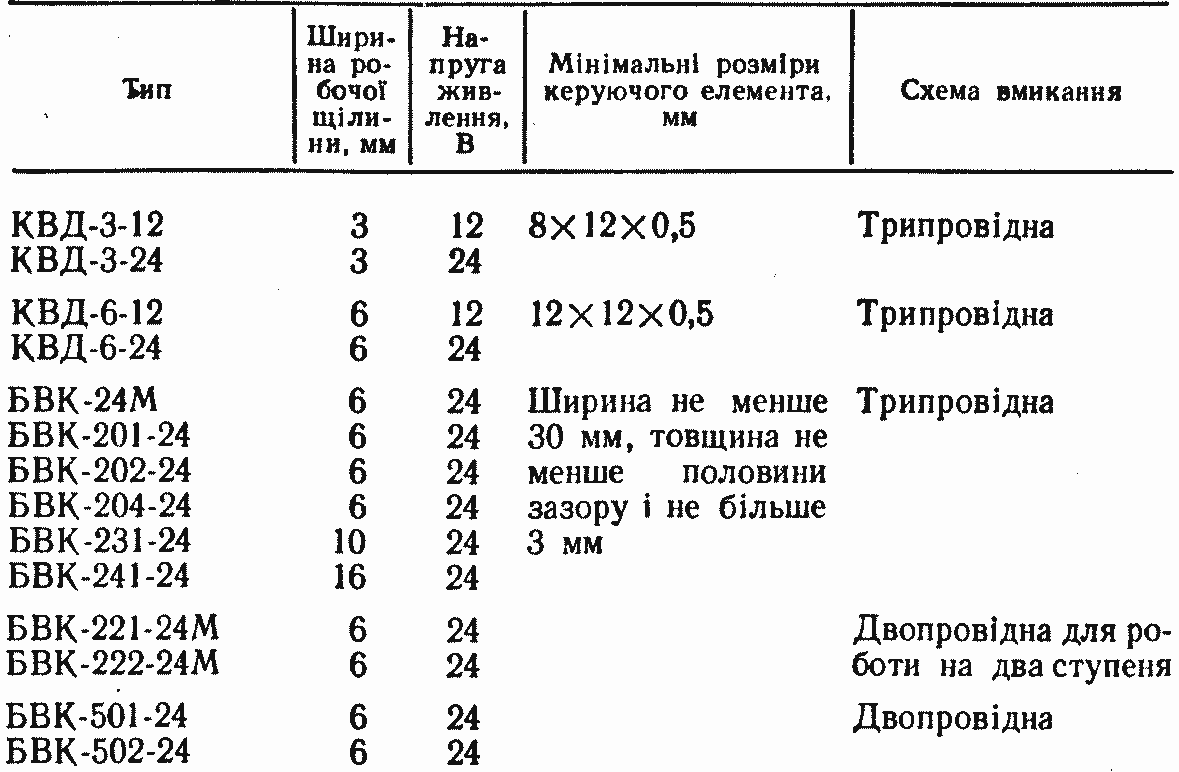

- Технічні дані шляхових безконтактних перемикачів серій КВД та БВК

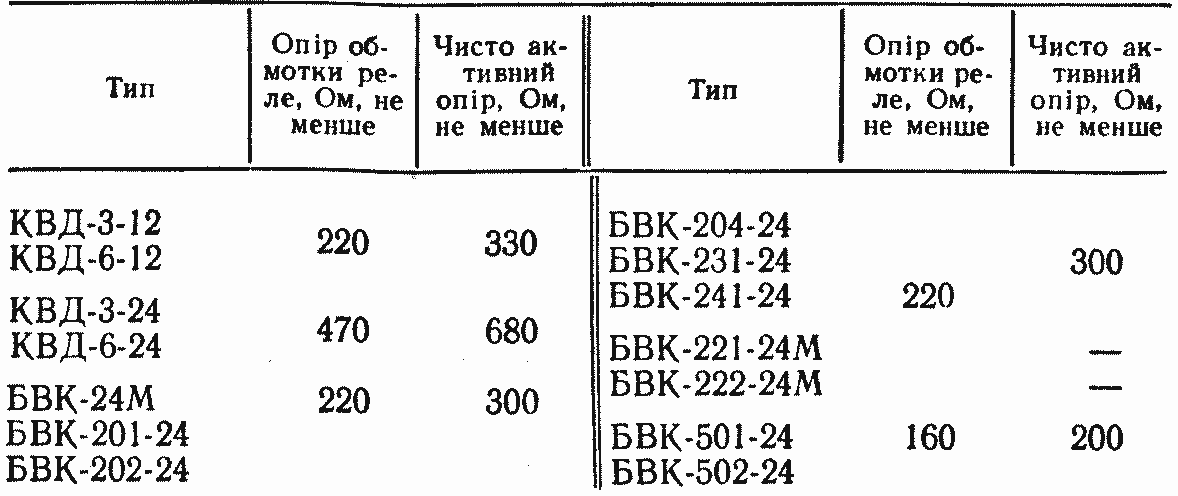

93. Активний опір або опір реле, що підключається до перемикачів
Контакти вимикачів при комутації постійного струму повинні шунтуватись ланцюжком RC,параметри якого наведено у таблиці 91.
Перемикачі шляхові безконтактні використовують для комутації кіл керування за допомогою електромагнітних реле або через безконтактні логічні елементи. Ці перемикачі мають високий ступінь захисту — ІР65, кліматичне виконання У, категорія розміщення 3 або 4. Температура навколишнього середовища повинна бути в межах від—10 до +45° С. Положення в просторі будь-яке. Завдяки високій герметизації вони можуть надійно працювати у важких умовах (на установках для видалення гною, на кормоприготувальних машинах тощо).
Принцип дії безконтактних шляхових датчиків такий. Схема датчика складається з генератора і підсилювача на транзисторах. При введенні в зазор між котушками базової і колекторної обмоток металевої пластинки відбувається зменшення коефіцієнта зворотного зв'язку, що призводить до зриву генерації. Нормально закритий вихідний транзистор відкривається, при цьому спрацьовує реле, яке ввімкнуте в коло колектора вихідного транзистора. Реле розташовується поза датчиком, найчастіше в блоці живлення (наприклад, типу Д-3М) або в комплектному пристрої керування.
Головка датчика має щілину від 3 до 16 мм для проходу металевої пластинки (табл. 92). Датчик виконаний у вигляді коробки з пластмаси, що герметизована компаундом холодного твердіння. У отворі виводу проводів нарізається трубна різьба 3/8" для під'єднання металорукава. Із зовнішньою схемою датчик з'єднується трьома або двома гнучкими монтажними проводами марки ПМВГ різних кольорів (червоний, білий, синій або зелений).
Напруга живлення — 12 або 24 В постійного струму при максимальному коефіцієнті гармонік 3% (під час роботи з електромагнітним реле максимальний коефіцієнт вищих гармонік допускається до 10%).
Як керуючий елемент використовують алюмінієву пластину, розміри якої наведено у таблиці 92. Спрацьовують перемикачі при введенні пластини в щілину як зверху, так і збоку.

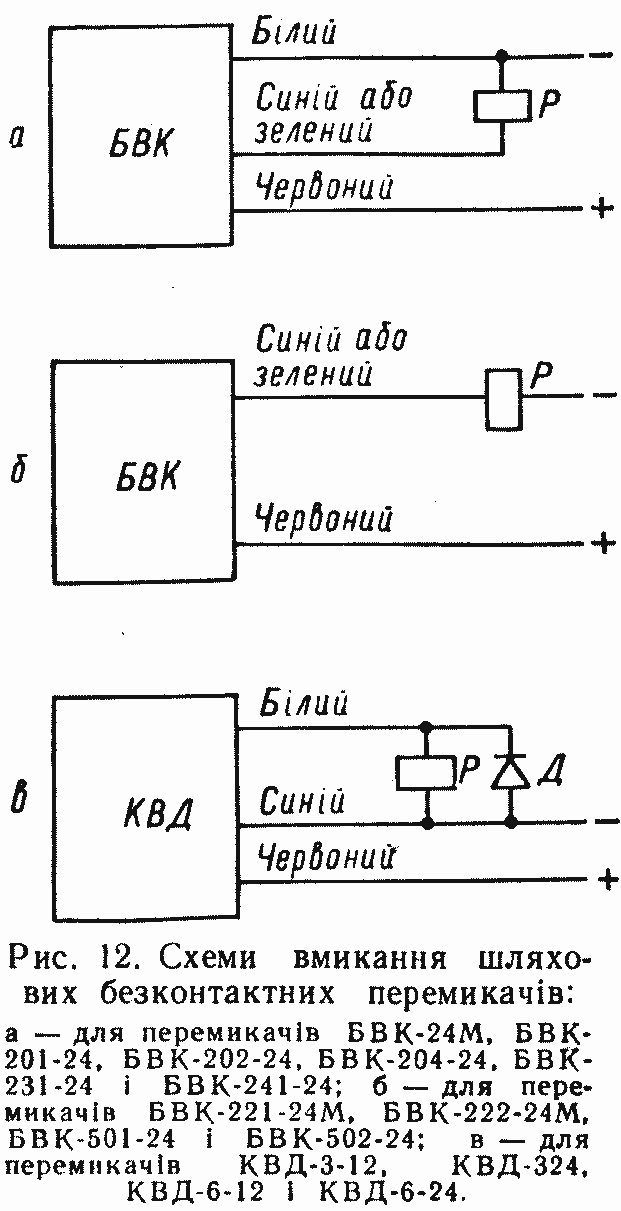

Схеми вмикання безконтактних шляхових перемикачів показані на рисунку 12.
Проводи безконтактних шляхових перемикачів не повинні розміщатись в одній трубі з проводами, по яким протікає великий струм паралельно або близько від них.
Величини опору обмоток реле або чисто активного опору, які підключаються до перемикачів, наведено в таблиці 93.
Допустимі відхилення напруги живлення в межах —15-+10%
від номінальної.
