Однією з основних умов раціонального використання електроенергії є налагодження її правильного обліку: групового та індивідуального.
Груповий облік, як правило, здійснюється загальним лічильником, встановленим на трансформаторній підстанції. У цьому випадку одержана сумарна витрата електроенергії повинна бути розподілена між споживачами, що становить деякі труднощі.
Витрату енергії в допоміжних приміщеннях підраховують як різницю між сумою показів індивідуальних та групового лічильників.
Точність обліку електроенергії залежить від таких факторів: класу точності лічильників;
правильної їх установки, відповідності умов навколишнього середовища та своєчасності проведення державної перевірки; своєчасності і правильності запису показів лічильників.
На силових трансформаторних підстанціях бажано вести облік як активної, так і реактивної енергії, що дозволяє постійно контролювати коефіцієнт потужності.
Для обліку електроенергії в трифазних мережах застосовують лічильники індукційної системи типів: САЗ-И670М; САЗУ-И670М; САЗ-677; СА4У-И672М; СА4-И672М; СА4-И678; СР4-И673М; СР4У- И673М; СР4-И679, які відповідають ГОСТ 6570—75.
У позначенні лічильників букви та цифри означають:
С — лічильник;
А — активної енергії;
Р — реактивної енергії;
3 або 4— для трипровідної або чотирипровідної мережі;
У — універсальний (може вмикатися через будь-які трансформатори струму);
И — індукційна система;
670, 672, 673, 677, 678, 679 — конструктивне виконання лічильника;
М — модернізований.
Дані наведено по Україні. Одержані протягом року дані можуть бути прийняті як контрольні для всіх корівників.

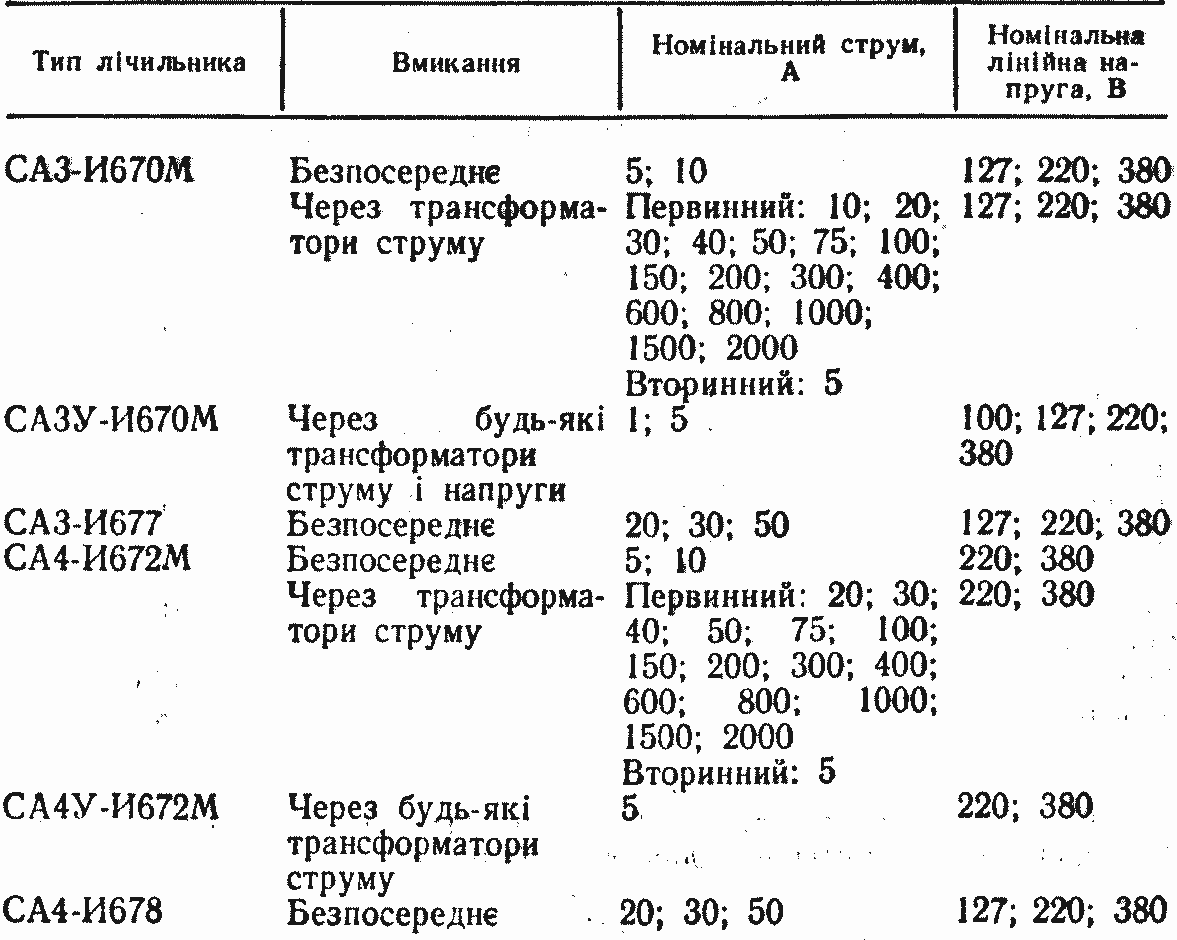

229. Технічні характеристики лічильників активної енергії

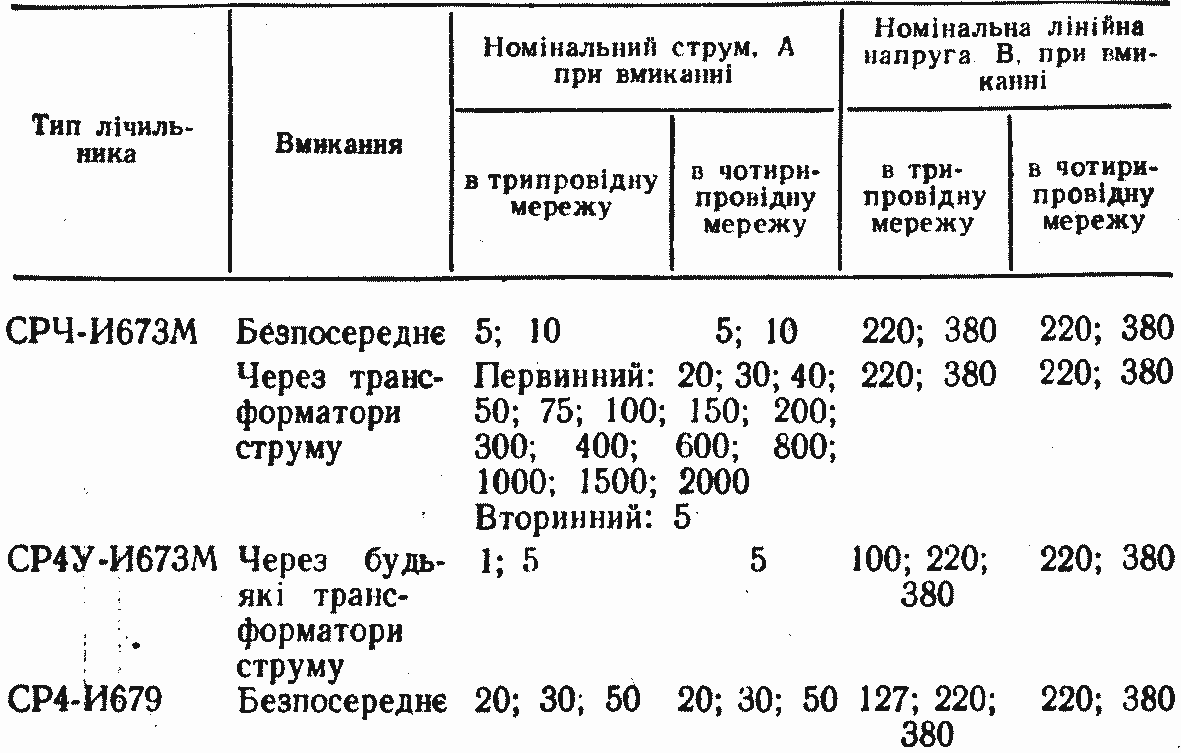

230. Технічні характеристики лічильників реактивної енергії
Наприклад, лічильники активної енергії трифазний, чотирипровідний, трансформаторний, на лінійну напругу 380 В, первинний струм 100 А, вторинний 5 А, клас точності 2,0 записується так: СА4-И672М 380/220 В, 100/5 А, кл. 2, 0, ГОСТ 6570—75. Лічильники призначені для роботи в трифазних електричних мережах номінальною частотою 50 Гц з температурою навколишньогосередовища від 0° до +40° С та відносною вологістю не більше 80%.
Технічні дані лічильників активної енергії наведені в таблиці 229, а реактивної — в таблиці 230.

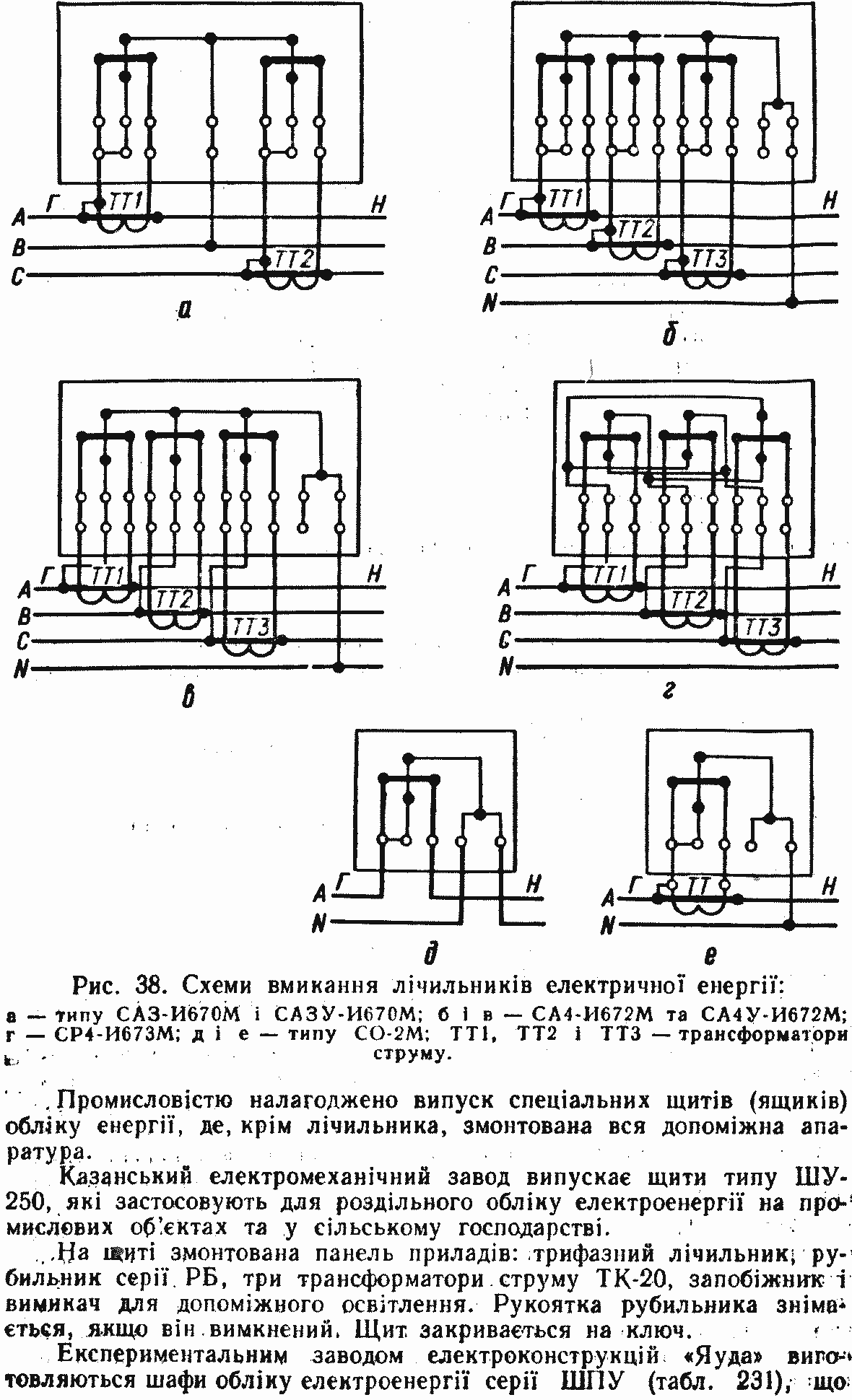

Власне споживання потужності паралельних ланок (кожної котушки лічильників активної енергії) становить не більше 3 Вт. Вимоги до чутливості: при cos φ = 1 (sin φ = 1) диск повинен обертатися без зупинки при навантаженні 0,5% номінального (лічильники СА) і 1% (серії СР) при умові обертання не більше двох барабанчиків лічильного механізму. Всі лічильники допускають перевантаження 200% за номінальним струмом, а лічильники безпосереднього вмикання — 200—400%. Лічильники встановлюють в закритих приміщеннях без агресивних пари та газів на висоті 1,4—1,7 м від підлоги. Відхилення відвертикального положення не більше 1°, не допускається вібрація місця його закріплення. Лічильник підлягає державній перевірці. Перша — через два роки після введення в дію, потім періодично один раз на чотири роки. Схеми вмикання лічильників показані на рисунку 38.

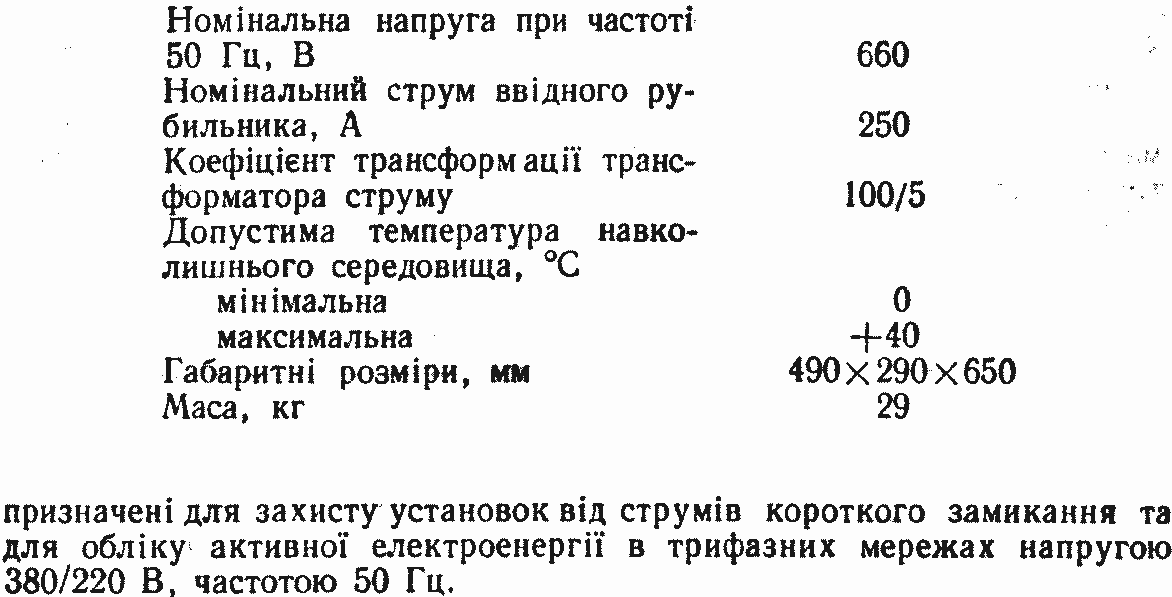

Технічна характеристика щита серії ШУ-250
Шафи мають виконання JP13 і призначені для установки в приміщеннях без агресивного середовища. Проводи приєднуються зверху і знизу.
Облік електроенергії в громадських та побутових приміщеннях, як правило, здійснюється однофазними лічильниками активної енергії типу СО-2М ГОСТ 6570—75, що виготовляються на Вільнюському заводі електричних лічильників. Ці лічильники мають клас точності 2,5 і використовуються для обліку активної енергії з реактивною складовою. Під’єднання до мережі безпосереднє.
Шкала напруг і струмів: 220 В, 5 А; 220 В, 10 А; 127 В, 5 А; 127 В, 10 А.
Вимоги до навколишнього середовища і правила установки такі ж, як для трифазних лічильників. Лічильники СО-2М — модернізована модель лічильників СО-2 ГОСТ 6570—53. Схема під’єднання однофазних лічильників показана на рисунку 38.

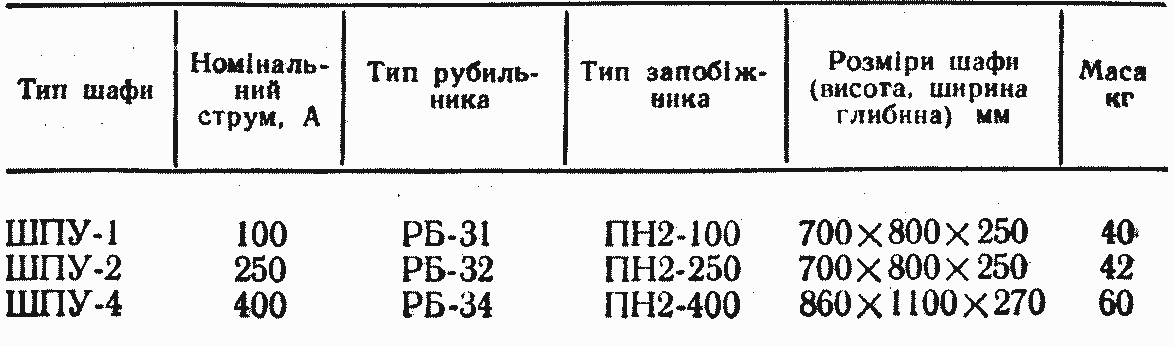

- Технічні характеристики шаф серії ШПУ
Економічні заходи.
Поки що в сільському господарстві не введена в дію система економічного стимулювання підвищення коефіцієнта потужності, використання електроенергії в години, коли енергосистема не завантажена (з 23 до 5 год), та економії електроенергії.
Кожне конкретне господарство або район можуть розробити свої заходи матеріального заохочення раціонального використання електроенергії, основними з яких є:
преміювання електриків та керівників виробничих відділів за економію енергії та скорочення невиробничих витрат;організація соцзмагання між окремими однотипними виробничими об’єктами;
всебічне висвітлення в газетах заходів по раціональному використанню електроенергії, досвіду передовиків; оформлення плакатів на робочих місцях, де найчастіше можливі великі перевитрати енергії;
постійний контроль за витратами електроенергії, моральне та матеріальне покарання відділів та служб, де виявляється систематичне недбале ставлення до використання електроенергії та інші заходи.
