Автоматичні вимикачі серії АЕ2000 призначені: для захисту електричних кіл напругою до 500 В змінного струму частотою 50 Гц і до 220 В постійного струму від перевантажень і струмів короткого замикання; для захисту, пуску і зупинки асинхронних електродвигунів з короткозамкненим ротором; для оперативних вмикань таких кіл з частотою до ЗО вмикань на годину. Застосовуються вони у всіх галузях промисловості та сільського господарства.
Вимикачі серії АЕ2000 виготовляють із ступенями захисту ІР00, 1Р20 і ІР54. Кліматичне виконання і категорія розміщення У3 (для вимикачів ступенів захисту 1Р00, 1Р20) та У1 (захист 1Р54). Вимикачі із ступенями захисту ІР00, ІР20 встановлюють у місцях, де відсутня безпосередня дія сонячної радіації. Вимикачі з ступенем захисту ІР54 можна експлуатувати безпосередньо в сільськогосподарських приміщеннях з атмосферою, що нормується ГОСТ 19348—74. Вимикачі серії АЕ2000 відповідають групам експлуатації M3, М4 за ГОСТ 17516—72.
Номінальний режим роботи — тривалий. Робоче положення вимикачів передбачає розміщення на вертикальній площині написом «1» вверх, вправо або вліво.
Структура умовного позначення цих вимикачів наведена на схемі 15.
Номінальні струми максимальних розчіплювачів вимикачів цієї серії наведено в таблиці 104.
При замовленні вимикачів серії АЕ2000 потрібно вказати: тип вимикача відповідно до структури умовного позначення, номінальну напругу, номінальний струм максимальних розчіплювачів, номінальну напругу допоміжних розчіплювачів, ступінь захисту, кліматичне виконання і категорію розміщення та номер технічних умов.
Приклад замовлення вимикача з комбінованим розчіплювачем: вимикач АЕ2036-22УЗ на номінальну напругу 380 В, номінальний струм електромагнітних і теплових розчіплювачів 20 А, номінальна напруга незалежного розчіплювана 220 В, ступінь захисту 1Р00, ТУ 16.522.064—75.
Номінальна напруга головного кола вимикачів змінного струму: до 380 В — для однополюсних вимикачів на струм 25 і 63 А та для дво- і триполюсних вимикачів на 10 А; до 500 В — для дво- і триполюсних вимикачів на струм 25, 63 і 100 А та чотириполюсних на 100 А.

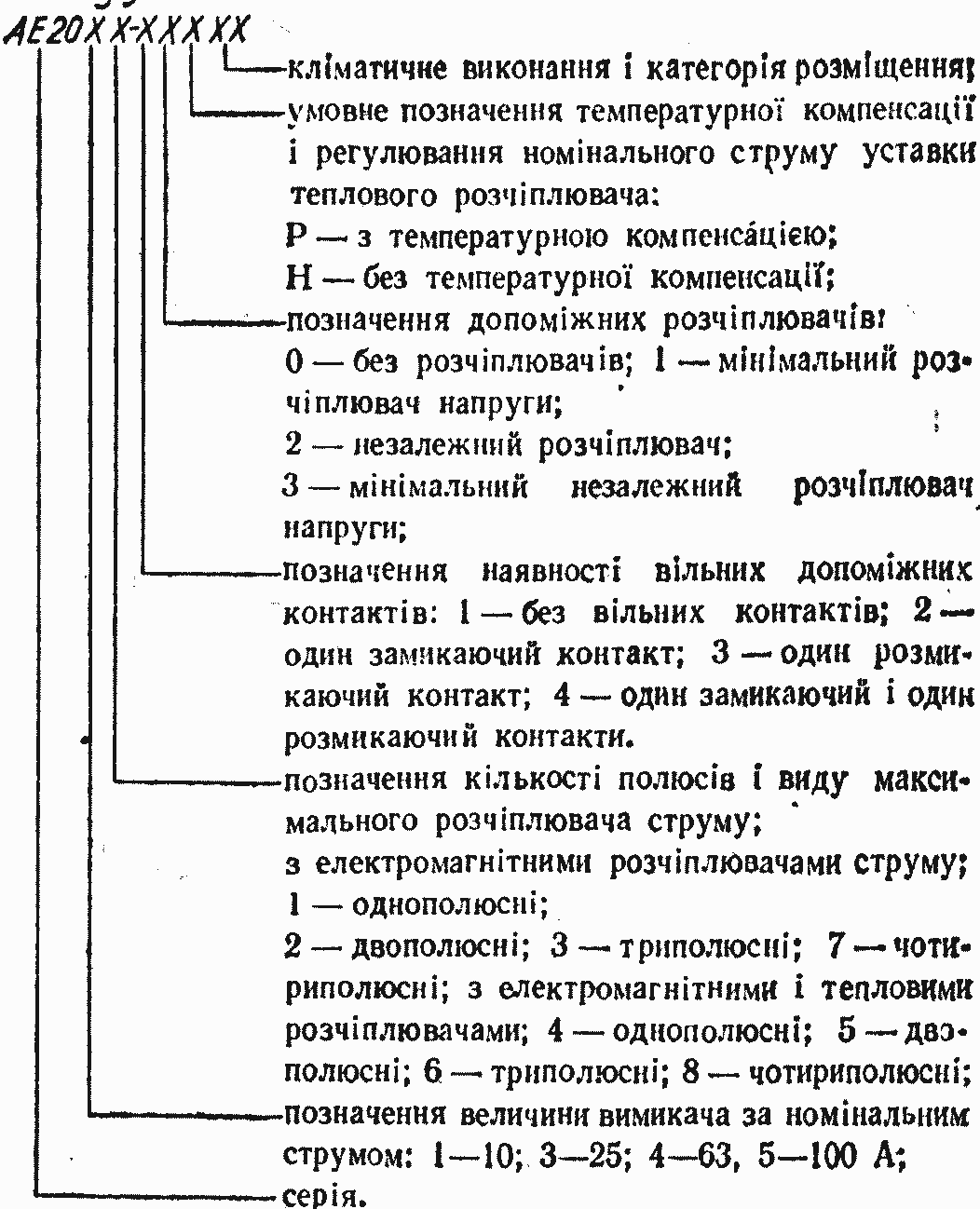

Схема 15. Структура умовного позначення вимикачів серії АЕ 2000.
Номінальні напруги вимикачів для постійного струму: до 110 В для однополюсних вимикачів на струм 25 і 63 А та двополюсних вимикачів на струм 10 А; до 220 В — для двополюсних вимикачів на струм 25, 63 і 100 А.
Номінальний струм вільних допоміжних контактів становить 2,5 А. При напрузі змінного струму 220 В, 50 Гц, cos φ> 0,4 ці контакти можуть вмикати струм 20 А і вимикати струм 2 А; при напрузі 380 В — вмикати струм 10 А і вимикати 1 А. На постійному струмі напругою 220 В і сталій кола Т < 0,01 с допоміжні контакти можуть вмикати струм 2 А і вимикати 0,2 А.
Комутаційна здатність головних контактів автоматичних вимикачів серії АЕ2000 наведена в таблиці 105.
Номінальні напруги незалежних розчіплювачів: 24, 36, 110, 127, 220, 380 В змінного струму і 24, 48, 110, 220 В постійного струму. Розчіплювачі мінімальної напруги розраховані на напругу 127, 220 або 380 В змінного струму та 48, ПО. 220 В постійного струму.
105. Комутаційна здатність вимикачів серії АЕ2000
Автоматичні вимикачі при одночасному навантаженні всіх полюсів з тепловими розчіплювачами без температурної компенсації (при температурі навколишнього повітря +40° С) і з температурною компенсацією (температура повітря +20° С) спрацьовують при струмі: 1,05Iн за час не менше 2 год;
1,25Iн за час не більше 20 хв;
7Iн протягом 3—15 с для вимикачів з температурною компенсацією і протягом 1—15 с без неї.
Уставка за струмом спрацювання в зоні короткого замикання (струм відсічки) дорівнює 12Iн при змінному і постійному струмі.
Регулюють струм неспрацювання теплових розчіплювачів регулятором уставок в межах 0,9—1,15 від номінального струму розчіплювачів, а для теплових розчіплювачів, номінальний струм яких дорівнює номінальному струмі вимикача,— від 0,9—1,0Iнр. Електромагнітні максимальні розчіплювані струму не спрацьовують при струмі, що дорівнює або менший 0,8 струму уставки, і обов’язково при струмі, що дорівнює або більший 1,2 струму уставки. Власний час спрацювання вимикача становить 0,04 с. Незалежні розчіплювані чітко спрацьовують при напрузі 70—120% номінальної і допускають роботу з частотою 10 вмикань підряд.
До автоматичних вимикачів серії АЕ2000 приєднують як мідні, так і алюмінієві проводи (табл. 106).
Вимикачі на струм 10 і 25 А допускають приєднання зовнішніх проводів без кабельних наконечників; вимикачі на струм 100 А та на номінальний струм 63 А з розчіплювачами на 10—40 А — окінцьованих стандартними кабельними наконечниками за ГОСТ 9581—80, ГОСТ 7386—80 та ГОСТ 7387—77.

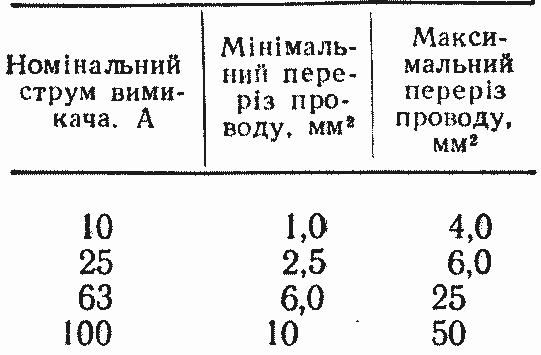

106. Перерізи проводів, що приєднуються до вимикачів серії АЕ2000
Для вимикачів типу АЕ2040 з розчіплювачами на 50 і 63 А комплектно поставляються спеціальні кабельні наконечники для приєднання алюмінієвих проводів перерізом 16 і 25 мм2, а з розчіплювачами на 63 А — спеціальні кабельні наконечники для мідних проводів перерізом 25 мм2.
Вимикачі із ступенем захисту ІР54 допускають ввід проводів у трубах і кабелів з гумовою або пластмасовою ізоляцією за допомогою сальників.
