Освітлення розраховується методом коефіцієнта використання світлового потоку, точковим методом або за допомогою таблиць питомої потужності та прямих нормативів.
Розрахунок освітлення являється заключним етапом проектування світлотехнічної частини освітлювальної установки.
Тоді вирішуються питання:
знайомство з характеристикою об'єкта і складання таблиць основних параметрів приміщень (довжина, ширина, площа, висота, коефіцієнти відбиття стелі, стін та підлоги, характер навколишнього середовища та особливості технологічного процесу);
вибір типу джерела світла (враховується напруга джерела електропостачання);
вибір системи освітлення і типу світильників;
вибір нормованої освітленості та коефіцієнта запасу;
визначення числа світильників і розміщення їх на плані приміщення;
розрахунок освітлення, одним із методів і складання світлотехнічної відомості.
Чергове освітлення передбачають у всіх приміщеннях, призначених для утримання тварин. Світильники чергового освітлення виділяються із світильників загального освітлення (10% в приміщеннях для утримання тварин і 15% в родильних відділеннях).
* Для світильника ПСХ-60 в колонці "Розміри" наведено довжину, ширину і висоту.

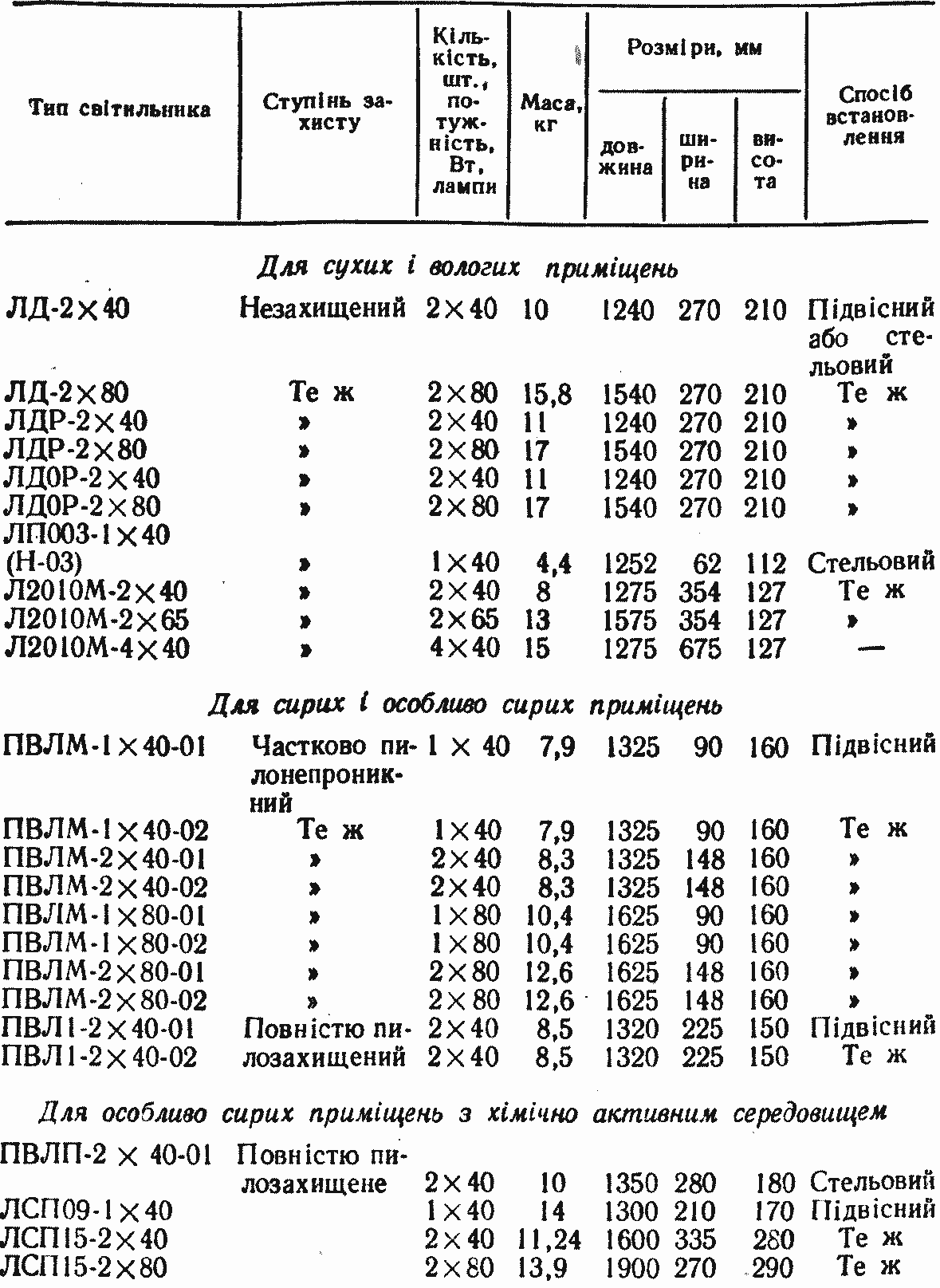

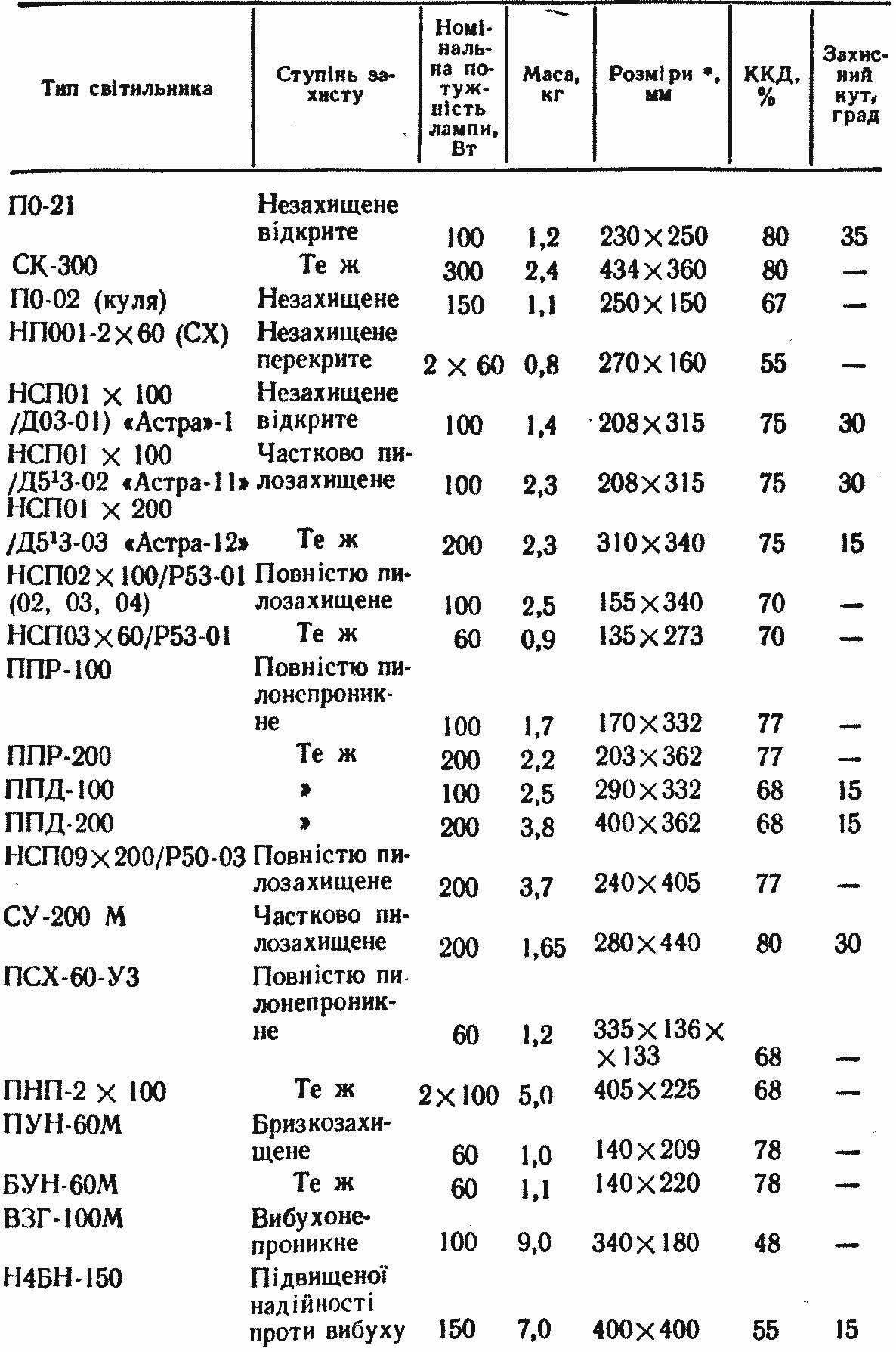

144. Технічні дані світильників з люмінесцентними лампами
Для загального освітлення приміщень основного виробничого призначення (тваринницьких, птахівничих) слід, як правило, застосовувати газорозрядні джерела світла низького тиску, а для приміщень підсобного призначення — ламп розжарювання.
Території сільськогосподарських підприємств, виробничі майданчики, проїзди освітлюють газорозрядними джерелами світла високого і низького тиску. Допускається застосування ламп розжарювання.

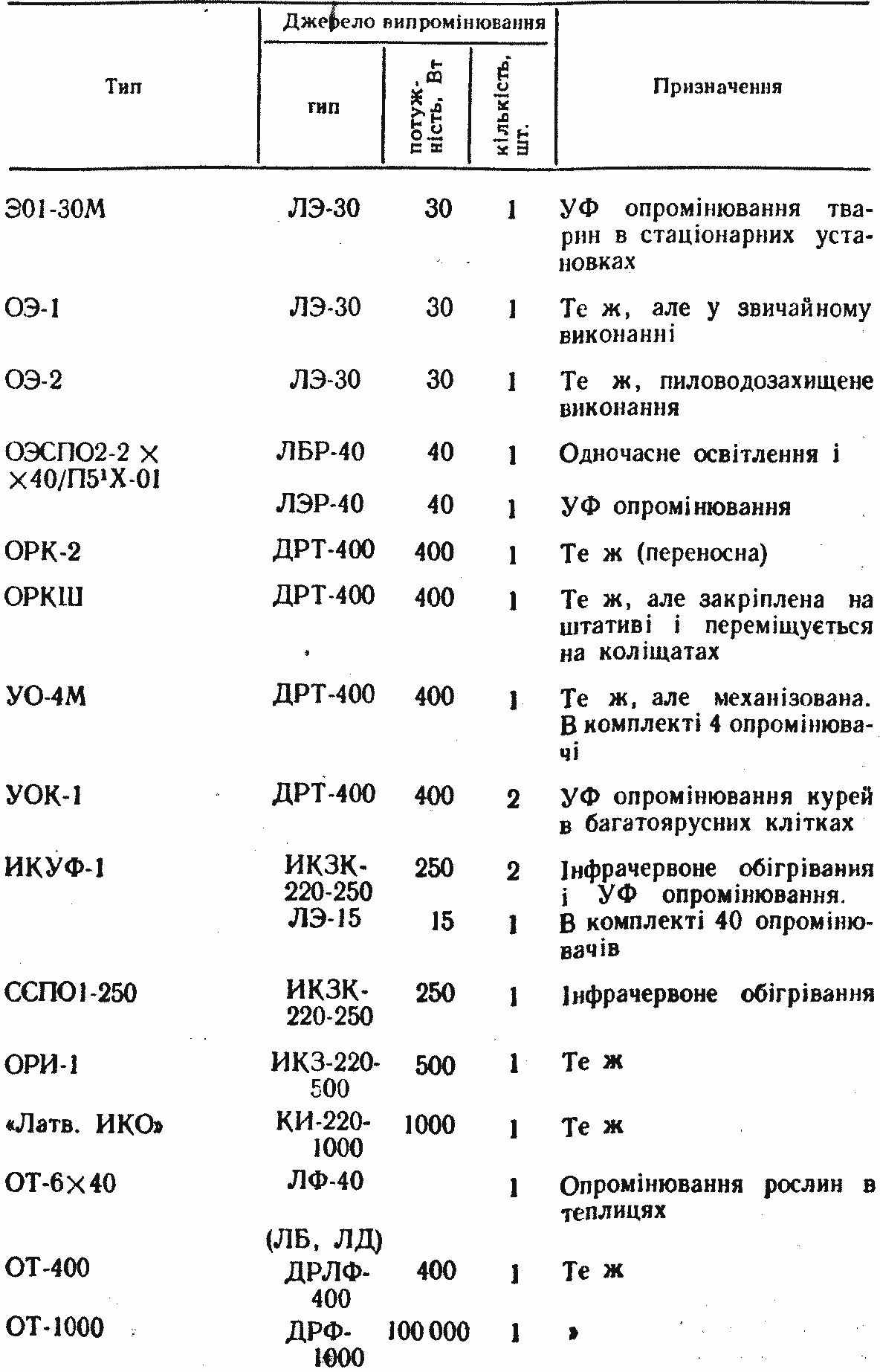

- Технічна характеристика опромінювальних установок і опромінюваній

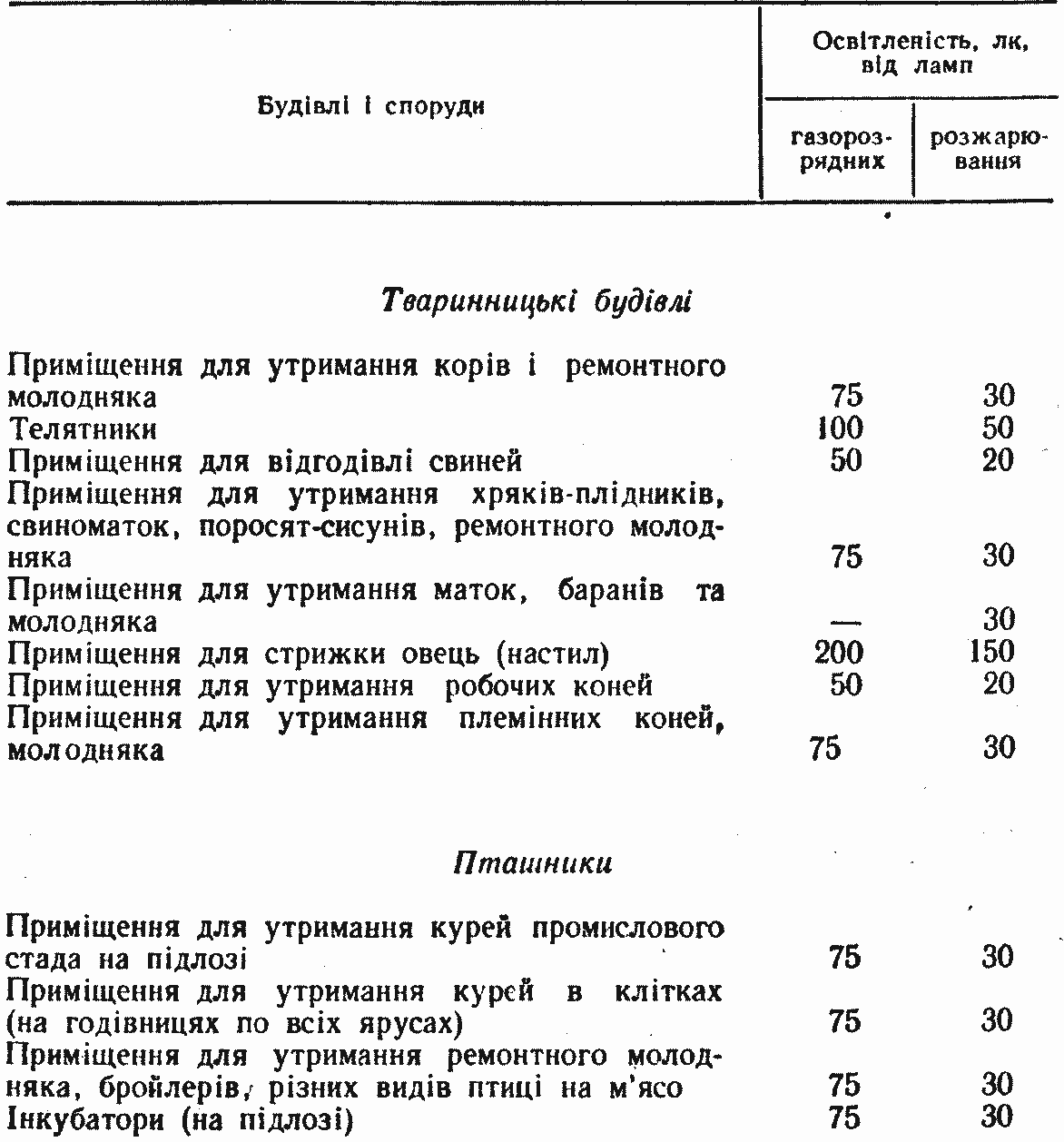

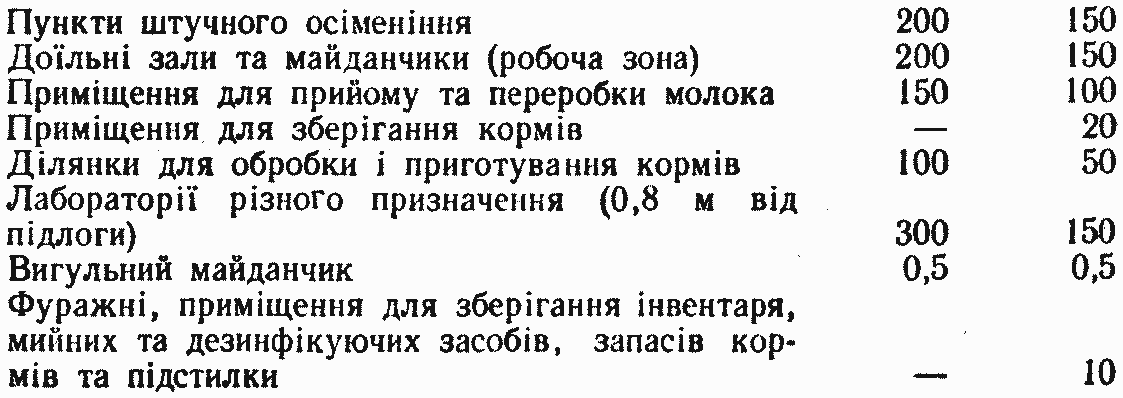

- Галузеві норми освітлення сільськогосподарських підприємств, будівель і споруд *

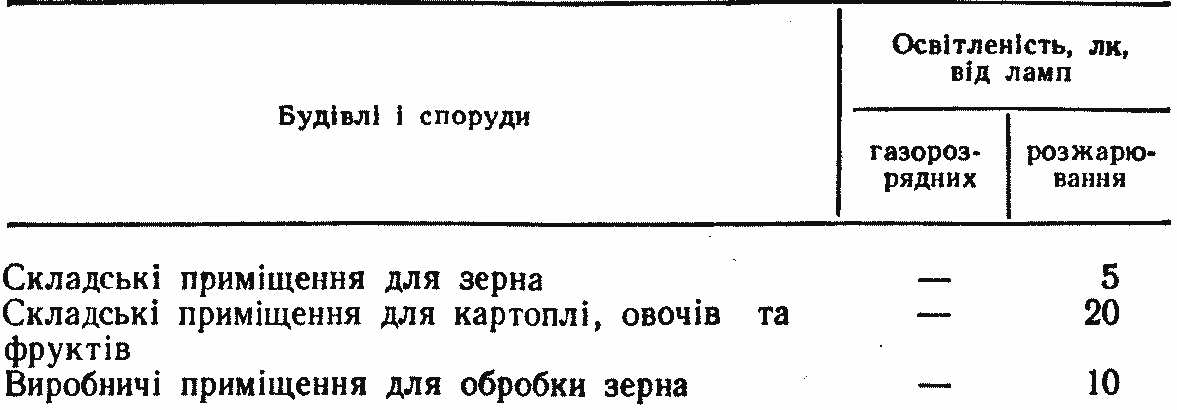

Інші приміщення сільськогосподарського призначення
* Норми освітленості наведено на рівні підлоги горизонтальної площини. Галузеві норми розроблені замість відповідних розділів РУП-64 та НТП-СХ-4-72 і затверджені Міністерством сільського господарства СРСР у грудні 1978 р. за строком введення в дію 01. 01. 1979 р.
При проектуванні освітлювальних установок вводять коефіцієнт запасу k3(для приміщень з газорозрядними лампами — 1,3, з лампами розжарювання— 1,15). Строк очищення світильників — не рідше одного разу на 3 місяці.
Метод коефіцієнта використання світлового потоку застосовують при розрахунках загального рівномірного освітлення горизонтальної поверхні в закритих приміщеннях. При цьому враховується світловий потік, який відбивається від стелі, стін і підлоги.

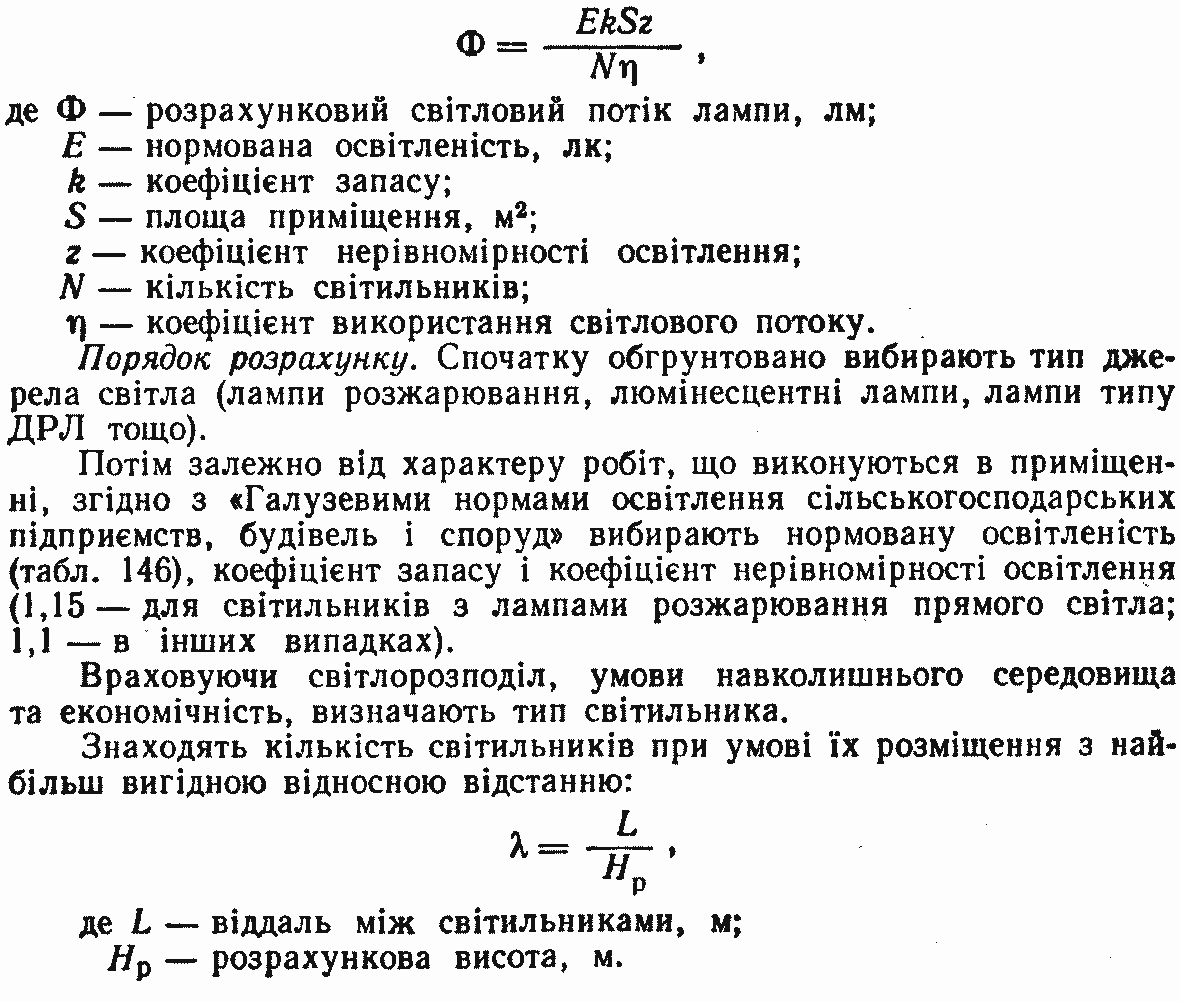

Основна формула:

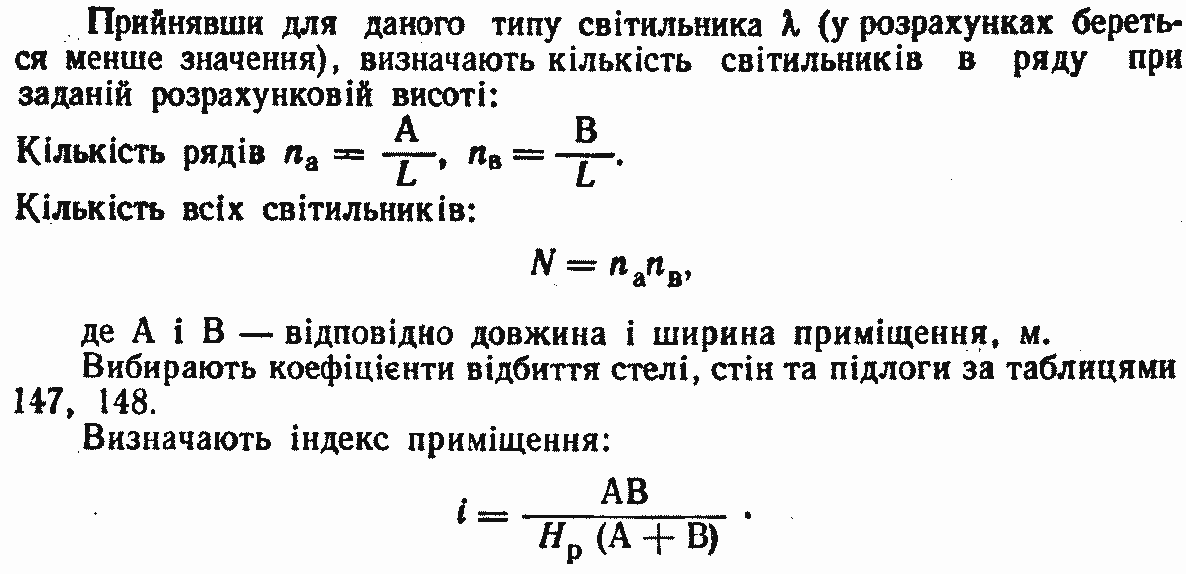

Знаходять коефіцієнт використання залежно від типу світильника, коефіцієнтів відбиття та індексу приміщення. При і> 5 коефіцієнт використання береться для і = 5 в %, а в формулу при розрахунках підставляється в частках одиниці.
Потім за формулою визначають розрахунковий світловий потік однієї лампи.
У заключному етапі вибирається потужність лампи (табл. 133 та 135), світловий потік якої дорівнює або більший розрахункового. При значній розбіжності розрахункового і фактичного світлового потоку лампи у формулу підставляється значення фактичного світлового потоку і уточнюється кількість ламп.
Розрахунок освітлення люмінесцентними лампами методом коефіцієнта використання доцільно проводити в іншому порядку. Спочатку вибирається тип світильника, потужність і світловий потік ламп якого відомий. Потім визначається розрахунковий світловий потік для всього освітлюваного приміщення і кількість світильників (діленням розрахункового світлового потоку на світловий потік ламп одного світильника). Одержана кількість світильників рівномірно розміщується над освітлюваною площею приміщення.
Точковий метод використовують під час перевірки розрахунків освітлення, а також при прямих розрахунках:
загального локалізованого освітлення;
місцевого освітлення;
освітлення негоризонтальних площин;
зовнішнього освітлення (вулиць, площ, відкритих просторів).
Точковий метод враховує тільки освітленість від світлового потоку, що безпосередньо потрапляє від світильника в розрахункову точку.
Основні формули:

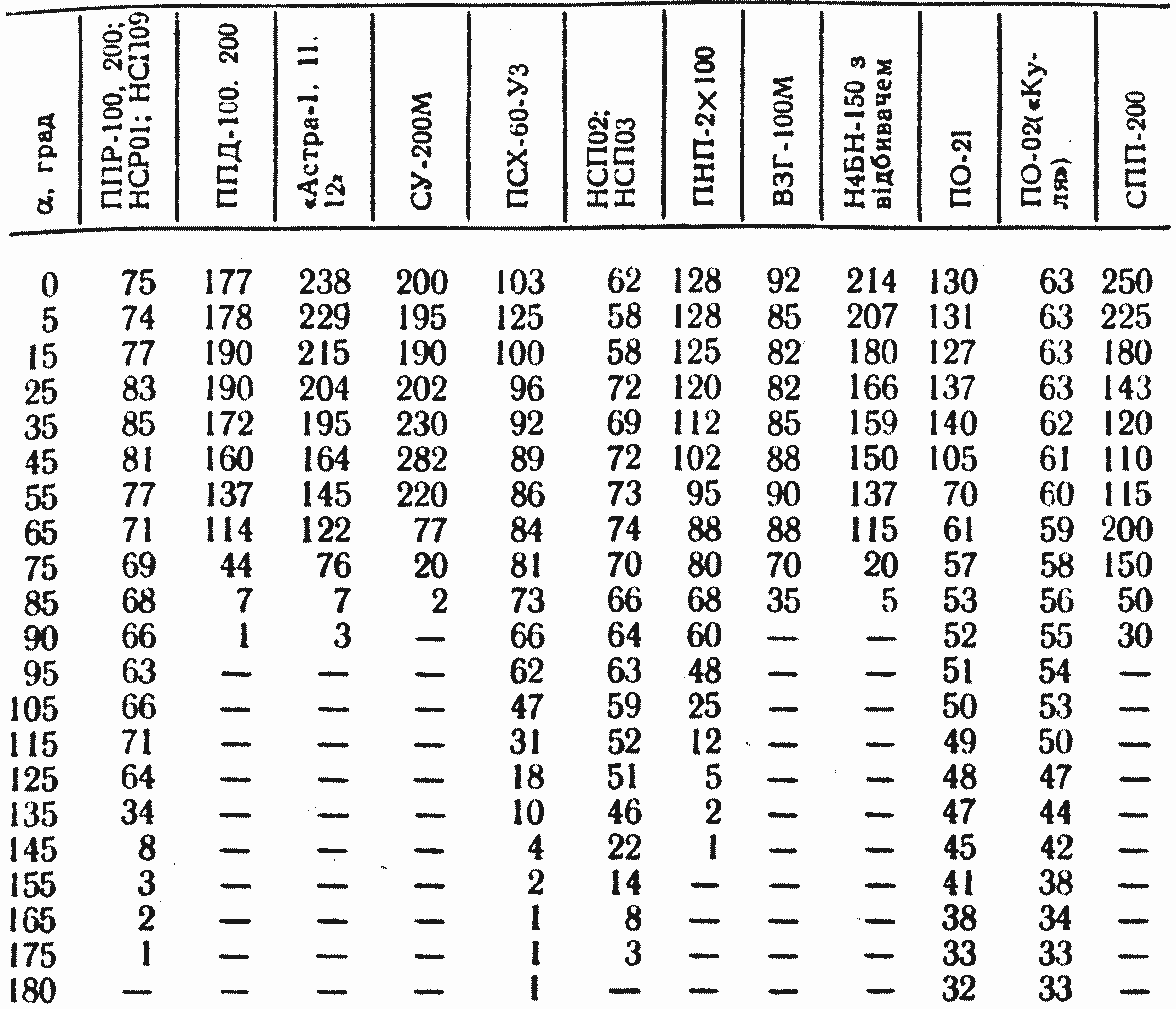

149. Світлотехнічні характеристики світильників з лампами розжарювання (сила світла, кд, при умовній лампі 1000 лм)
S — площа приміщення, м2;
ω — питома потужність, Вт/м2;
N — кількість світильників, шт.;
n — кількість ламп в світильнику.
Порядок розрахунку освітлення за питомою потужністю.
Спочатку визначають параметри освітлювальної установки (тип та кількість світильників, коефіцієнти відбиття, освітленість, коефіцієнт запасу, а також площа приміщення та розрахункова висота).
Потім приймають значення питомої потужності з відповідної таблиці (табл. 150—155).
Знаходять розрахункову потужність лампи за основною формулою і вибирають тип лампи (табл. 133), потужність якої дорівнює або близька до розрахункової.
Таблиці питомої потужності не враховують форми приміщення і досить точні при умові А : В < 2,5. При користуванні таблицями для подовжених приміщень питому потужність приймають для умовної площі 2В2 і це значення відносять до всієї площі приміщення.
Розрахунок освітлення за прямими нормативами застосовують для приміщень, де встановлюється один світильник. При цьому потужність лампи приймається за таблицею 156 з урахуванням нормованої освітленості та площі приміщення.

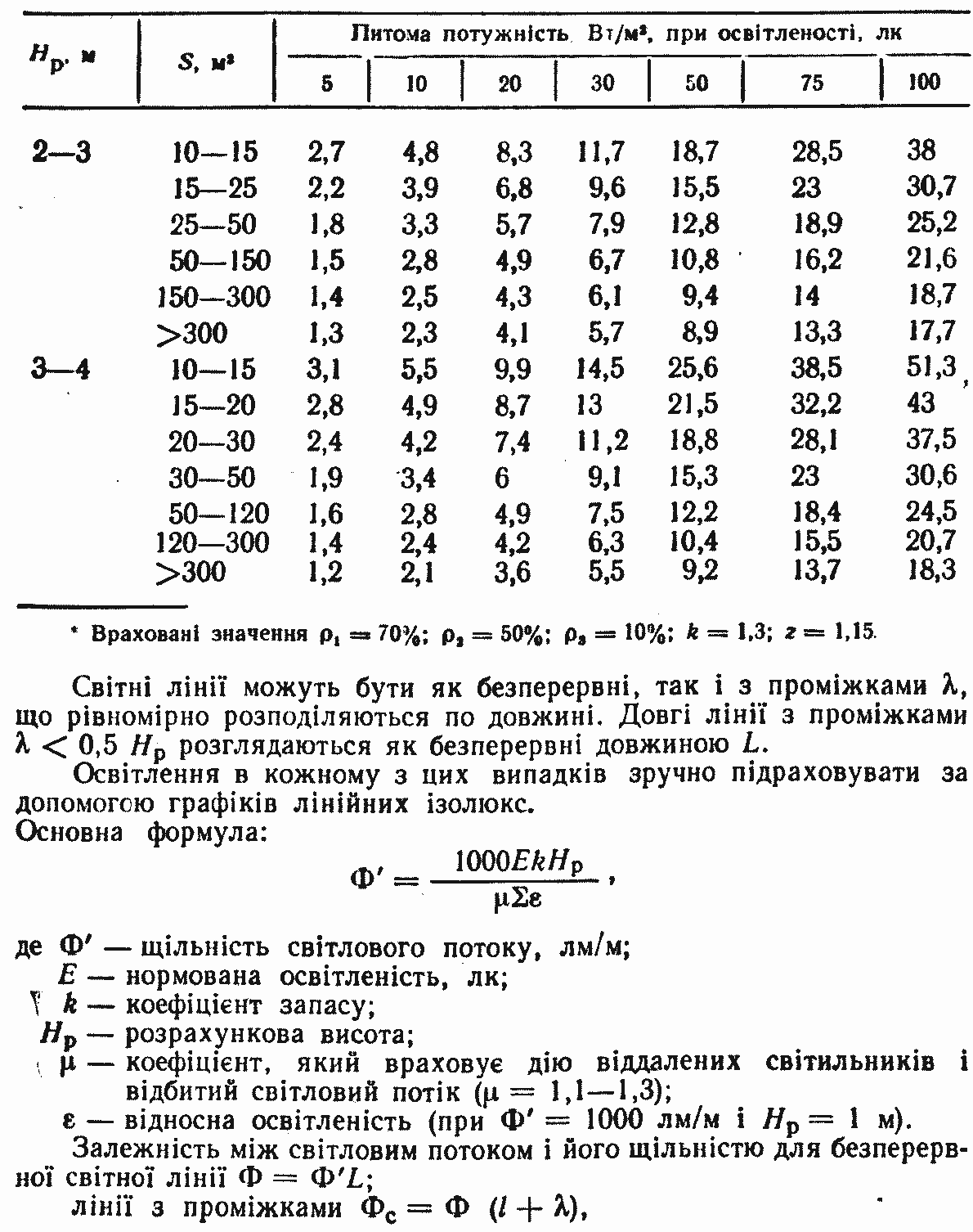

Розрахунок освітлення від світної лінії.
Окремо встановлені люмінесцентні лампи або їх ряди розглядаються як світні лінії, якщо їх довжина більше половини розрахункової висоти.

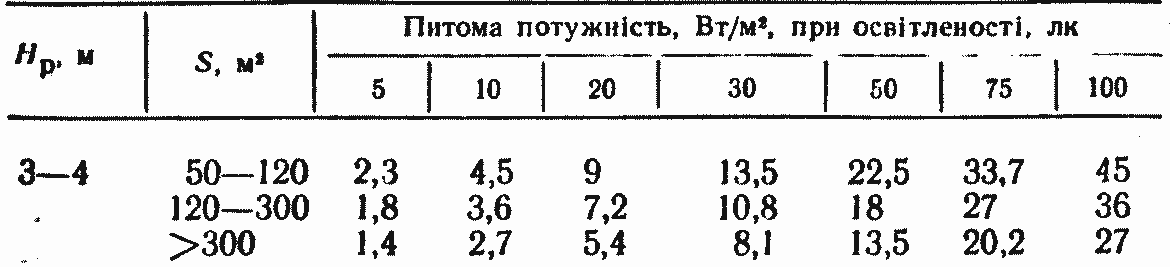

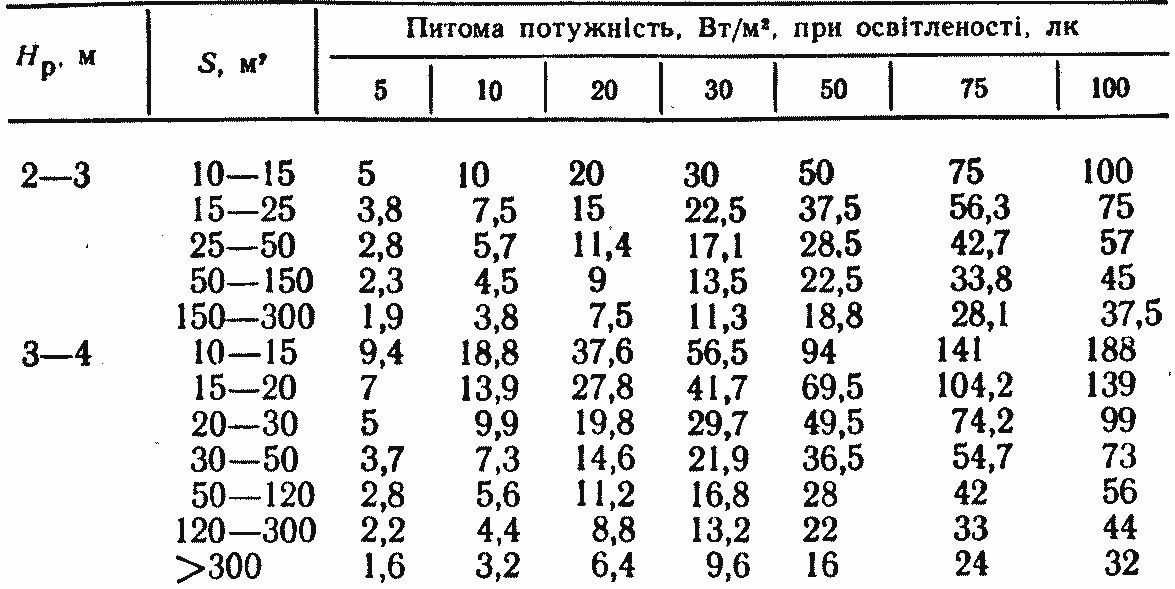

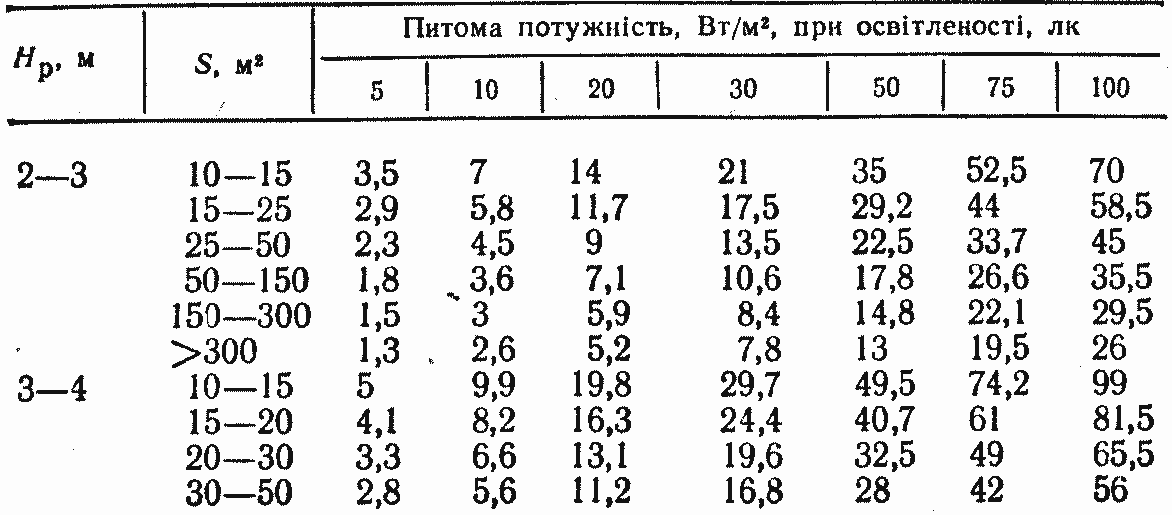

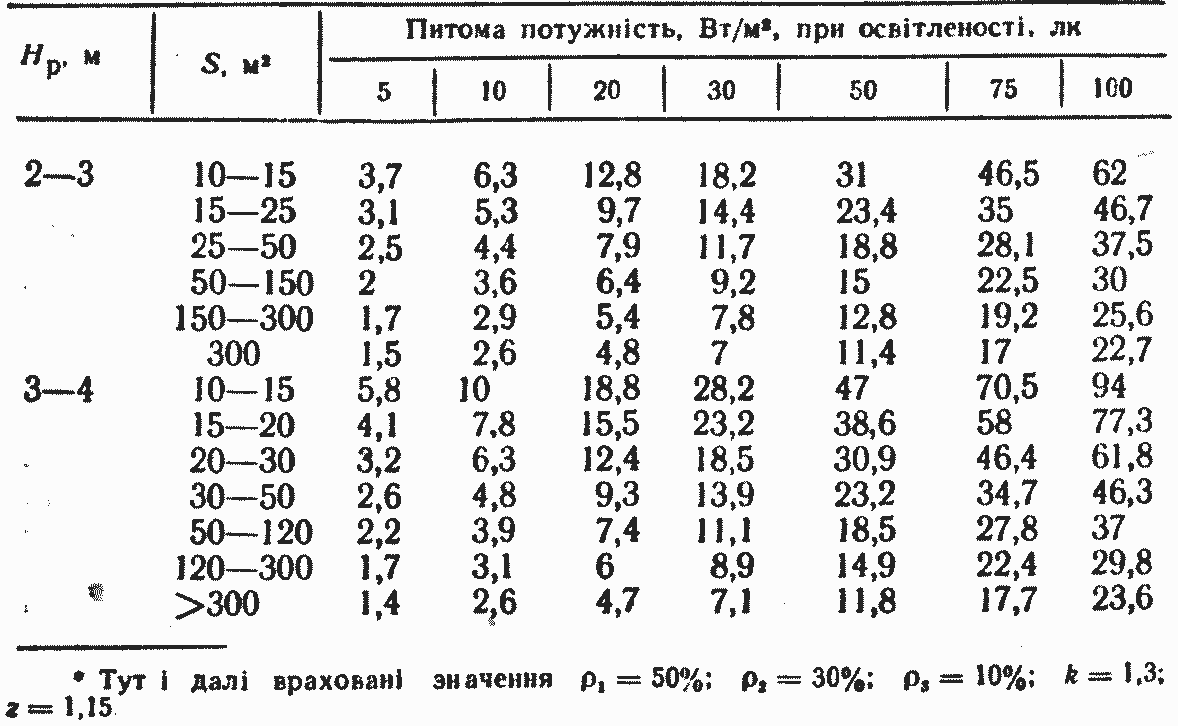

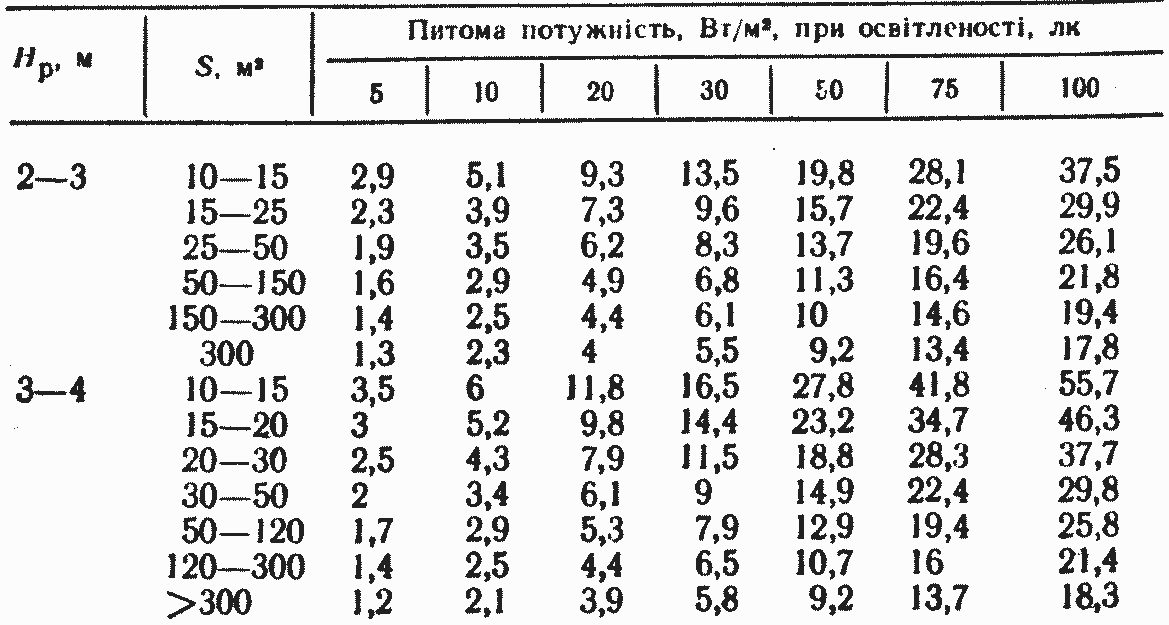

150. Питома потужність загального рівномірного освітлення для світильників ППР-100; ППР-200; НСР01; НСП09 *

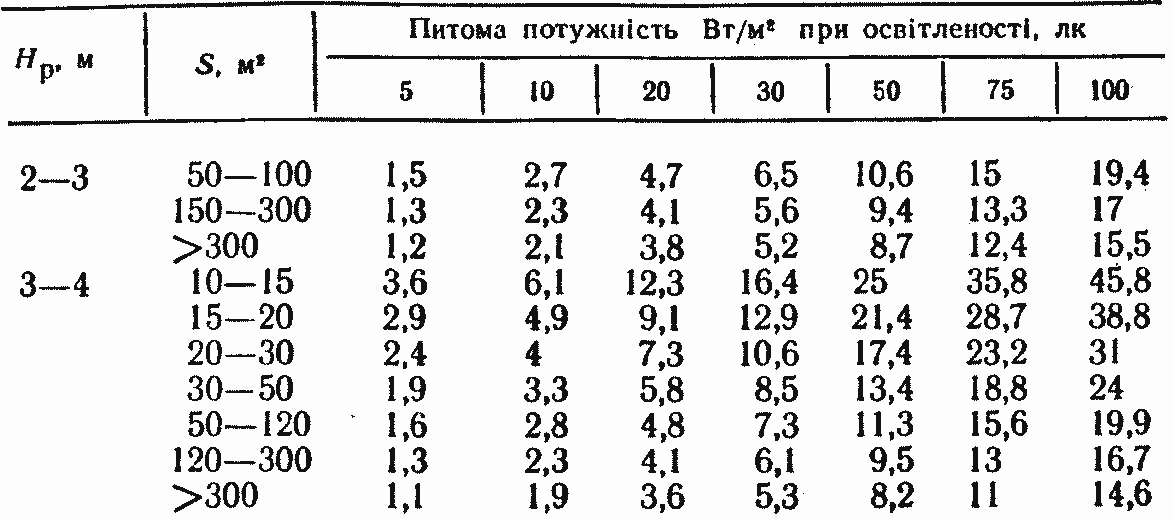

151. Питома потужність загального рівномірного освітлення для світильників ППД-100; ППД-200

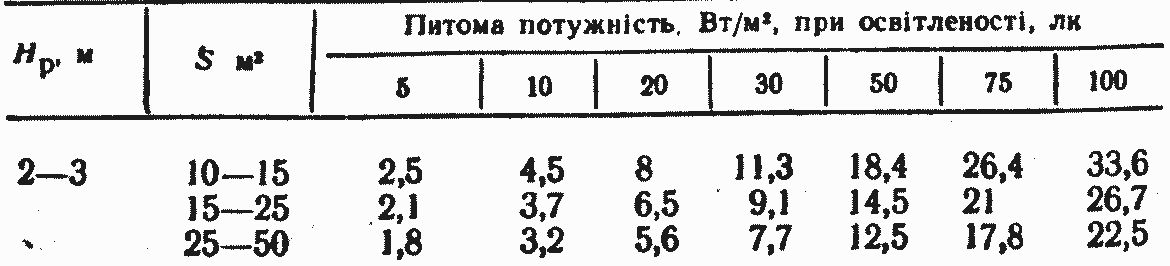

- Питома потужність загального рівномірного освітлення для світильників "Астра-1, 11, 12"
- Питома потужність загального рівномірного освітлення для світильників НСПО2; НСПО3
- Питома потужність загального рівномірного освітлення для світильників ПСХ-60
- Питома потужність загального рівномірного освітлення для світильника ПО-21 *

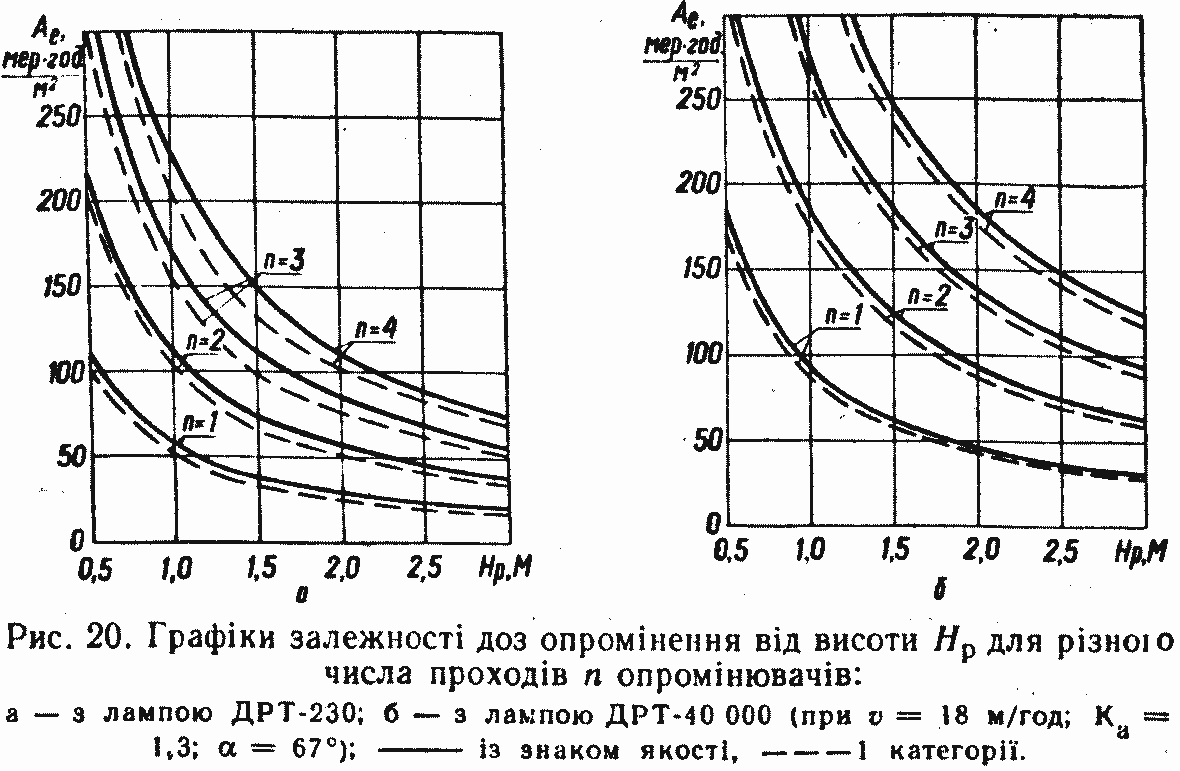

Опромінювальні установки типу УО-4М з лампами ДРТ-400 та ДРТ-230 (при невеликих дозах опромінювання лампи ДРТ-400 доцільно замінити лампами ДРТ-230 з відповідним ПРА) розраховують за допомогою графіків, які подані на рисунку 20.
