Умови стійкості газового розряду при живленні від джерела постійного струму
Робота РЛ у режимах, що відповідають певним точкам спадаючих і слабо зростаючих ВАХ, можлива тільки тоді, коли в електричне коло послідовно з розрядним проміжком ввімкнений струмообмежуючий пристрій (апарат) та виконана умова стійкого горіння розряду. Струмообежуючими пристроями можуть бути апарати з відповідним електричним опором, який при живленні від джерела змінного струму може бути індуктивним і ємнісним (дроселі, конденсатори, спеціальні трансформатори та автотрансформатори з збільшеним магнітним розсіюванням).
При вмиканні РЛ із спадаючою ВАХ безпосередньо в мережу, тобто без введення в електричне коло додаткового струмообмежуючого (баластного) опору струм лампи буде безперервно зростати і вона вийде з ладу. В першу чергу в РЛ руйнуються струмовводи.
Рис. 3.9. Схема послідовного електричного кола з розрядним проміжком
Коли газовий розрядний проміжок вмикається в електричне коло з індуктивністю L і активним опором R (рис. 3.9), то згідно з другим законом Кірхгофа можна записати таке рівняння:
Таким чином, стійким станам розряду при живленні від джерела постійного струму відповідають точки ВАХ розряду, для яких сума падінь напруги на розрядному проміжку та баластному опорі стає більшою напруги джерела живлення (мережі). Математично ця умова, що має назву критерія стійкості розряду, може бути записана так:

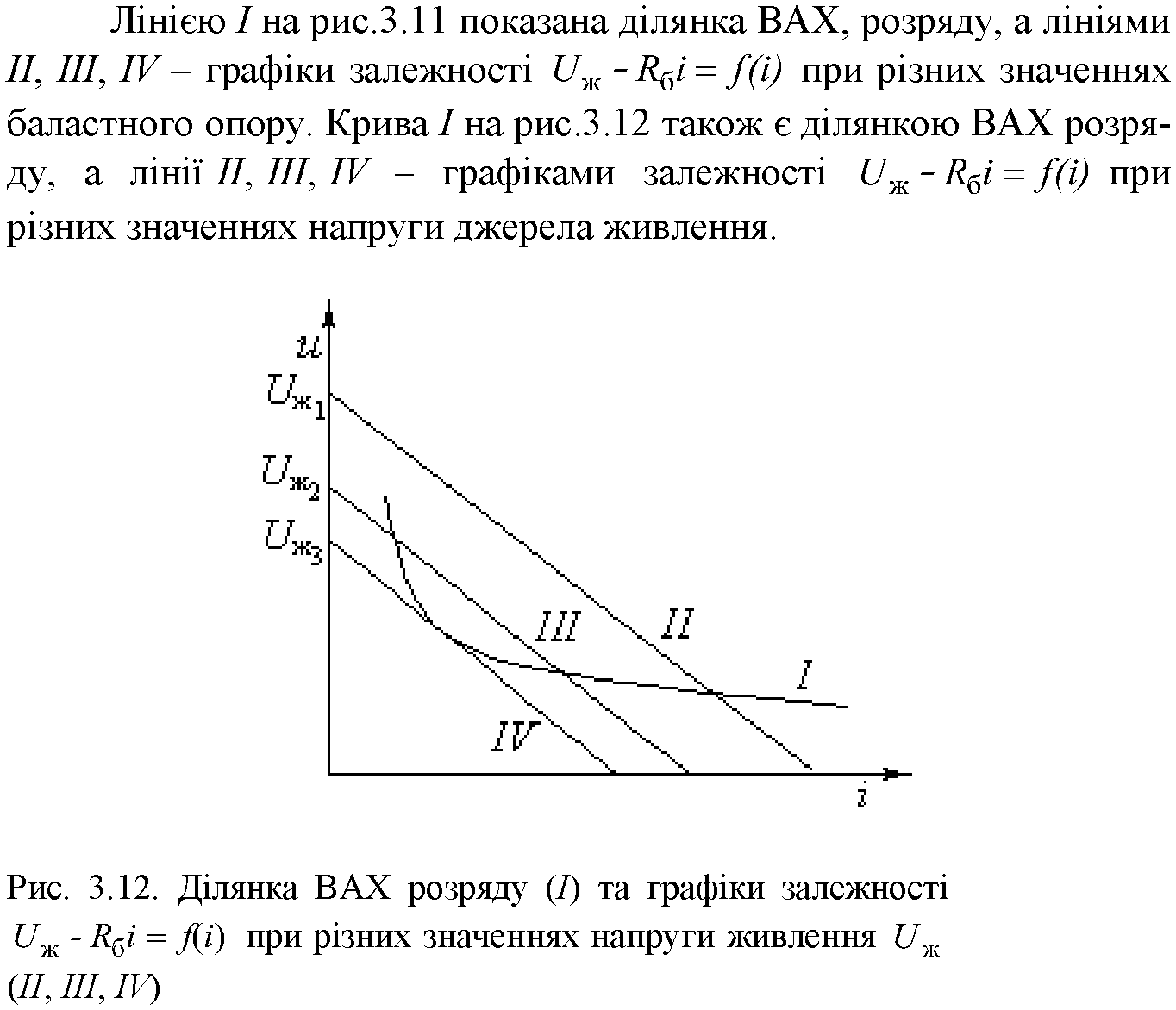

Переведення розряду з одного стійкого стану в інший при незмінній напрузі джерела живлення можна здійснити відповідним зміненням баластного опору (рис. 3.11), а при незмінному баластному опорі - відповідним зміненням напруги джерела живлення (рис. 3.12).
Зрозуміло, що перевести розряд у певний стійкий стан можна і сумістним змінюванням значень баластного опору і напруги живлення.
