Тема 2
Електрообладнання лісозаготовчих машин і механізмів
- Електрообладнання ланцюгових електропил і механізмів для обрізання сучків
- Електрообладнання ланцюгових електропил
Специфічними технологічними процесами лісопромислових підприємств є ваління дерев і первинна обробка деревини. Для ваління дерев використовують ланцюгові електропили з електродвигунами підвищеної частоти (200 Гц). Ці електропили застосовують також для розкряжування хлистів на лісових складах і на будівельних роботах.
Існує багато модифікацій серійних консольних ланцюгових електропил, що використовують на лісорозробках. Але найбільш досконалою є електропила типу ЕП-К6.
Електропила ЕП-К6 (рис 2.1) містить асинхронний електродвигун 1 підвищеної частоти (200 Гц) з зовнішнім обдувом; редуктор 2 з двома циліндричними шестернями; пиляльний апарат 3 з консольною шиною; вертикальний стояк 4 з вимикачем 5; рукоятку 6. Корпус електродвигуна, що виконаний із сілуміна, має повздовж ребра для поліпшення умов охолодження. Короткозамкнений ротор має прямокутні мідні стержні, які з торців з’єднані двома мідними кільцями. Для зменшення ваги вал ротора виконується пустотілим. На одному із кінців ротора встановлено вентилятор 7, на другому - нарізаний зубчастий вінець, який є ведучою шестернею редуктора. Вентилятор має захисну кришку 9 з отворами для повітря і на якій розташована рукоятка. Відома шестерня 10 редуктора насаджена на вал, на кінці якого закріплена ведуча зірочка 11 пиляльного ланцюга. Шестерні редуктора працюють у оливній ванні.

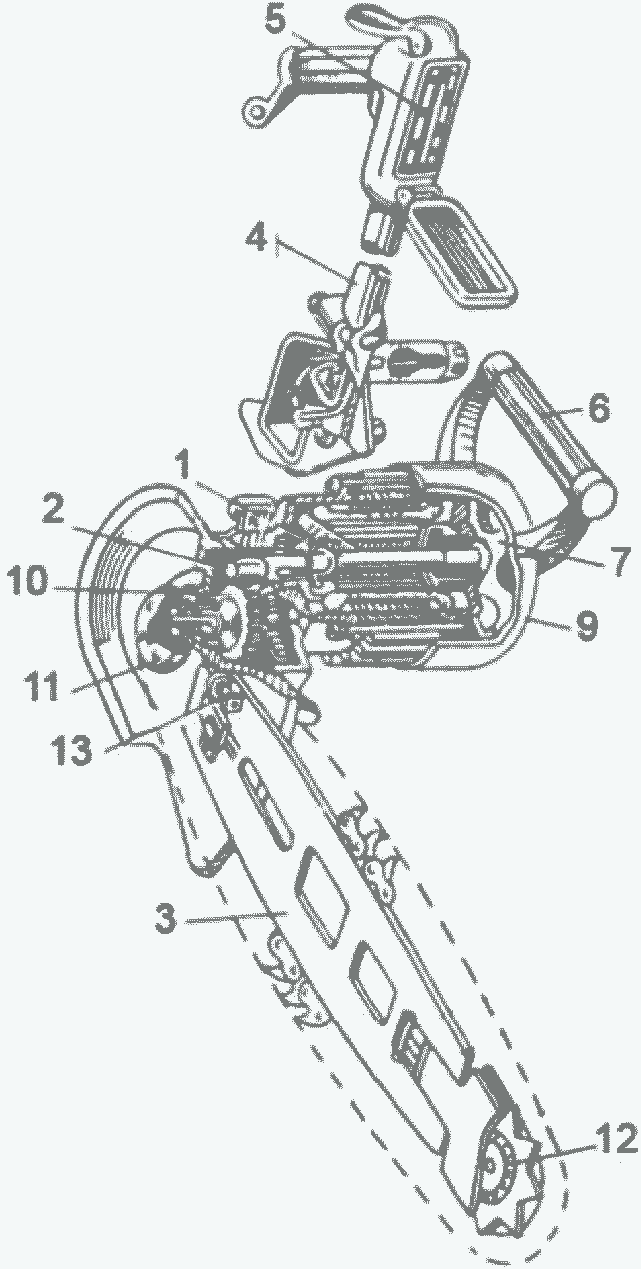

Рисунок 2.1 - Електропила типу ЕП-К6
Пиляльний апарат складається з консольної шини 3, ведучої зірочки 11, відомої зірочки 12, амортизатора пиляльного ланцюга і засобу для натягування ланцюга 13. Ведома зірочка обертається на роликовому підшипнику, закріпленому в обоймі амортизаційної головки. Початковий натяг пиляльного ланцюга встановлюється обертанням гайки засобу для натягування.
Вимикач електропили конструктивно об’єднаний із стояком і рукояткою. Через нього проходить дві фази трифазного струму. Третя фаза підводиться безпосередньо до двигуна.
На даний час розповсюджені електропили типу ЕП-К6 і ЕГГЧ-3. Технічна характеристика електропил подана в таблиці 2.1.
Таблиця 2.1 - Технічна І енергетична характеристика ланцюгових електропил
Технічні і енергетичні параметри | ЕП-К6 | ЕПЧ-3 |
1 | 2 | 3 |
Номінальна потужність при ТВ=60%, кВт | 1,7 | 2,7 |
Напруга змінного струму, В | 220 | 220 |
Частота змінного струму, Гц | 200 | 400 |
Кількість пар полюсів електродвигуна | 1 | 2 |
Синхронна швидкість двигуна, об/хв | 12000 | 12000 |
Швидкість пиляльного ланцюга, м/с | 7,2 | 11,5 |
Робоча довжина шини, мм | 470 | 440 |
Продуктивність пиляння, см2/с | 60 | 95 |
Вага пили (суха), кг | 9,3 | 9,5 |
Як бачимо з таблиці 2.1, в електропилі типу ЕПЧ-3 використовуються асинхронний електродвигун з двома парами полюсів і частотою змінного струму 400 Гц, але синхронна швидкість його однакова зі синхронною швидкістю електродвигуна, в якому застосована частота 200 Гц, і який використовується для електропил типу ЕП-К6. Однак електропила типу ЕПЧ-3 у порівнянні з електропилою типу ЕП-К6 має електродвигун більшої потужності І більшу продуктивність пиляння при незначному збільшенні загальної ваги.
