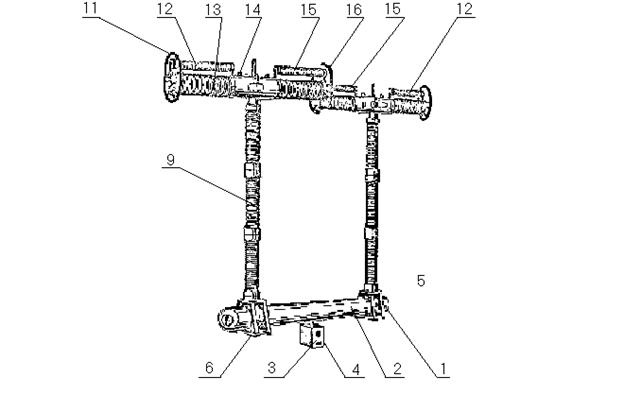

Полюс вимикача ВНВ-330

Мал. 1. Полюс вимикача ВНВ-330
1 – підвод стисненого повітря; 2 – резервуар; 3 – шафа управління; 4 – болт заземлення М10; 6 – болт заземлення М20; 9 – колонка опорних ізоляторів; 11,16 – екрани; 12 – конденсатор (1400 пф); 13 – дугогасний пристрій; 14 – підіймальне вушко; 15 – конденсатор (1100 пф).

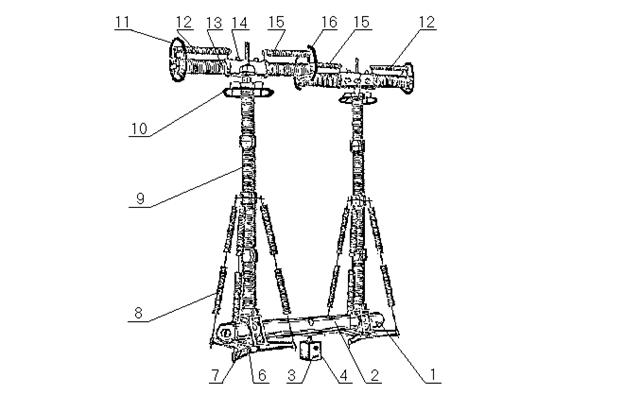

Полюс вимикача ВНВ-500



Мал. 2. Полюс вимикача ВНВ-500
1 – підвод стисненого повітря; 2 – резервуар; 3 – шафа управління; 4 – болт заземлення М10; 6 – болт заземлення М20; 7- рама; 8 – розтяжка; 9 – колонка опорних ізоляторів; 10,11,16 – екрани; 12 – конденсатор (1600 пф); 13 – дугогасний пристрій; 14 – підіймальне вушко; 15 – конденсатор (1400 пф).



Полюс вимикача ВНВ-750

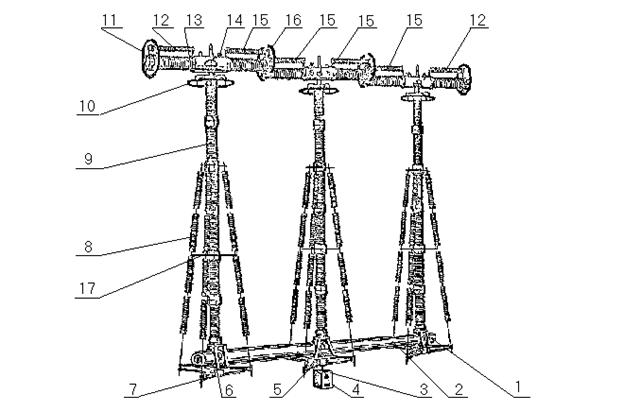

Мал. 3. Полюс вимикача ВНВ-750
1 – підвод стисненого повітря; 2 – резервуар; 3 – шафа управління; 4 – болт заземлення М10; 6 – болт заземлення М20; 5,7- рама; 8 – розтяжка; 9 – колонка опорних ізоляторів; 10,11,16 – екрани; 12 – конденсатор (1400 пф); 13 – дугогасний пристрій; 14 – підіймальне ушко; 15 – конденсатор (1100 пф), 17 – пояс жорсткості.



Резервуар з шафою управління вимикача ВНВ-330

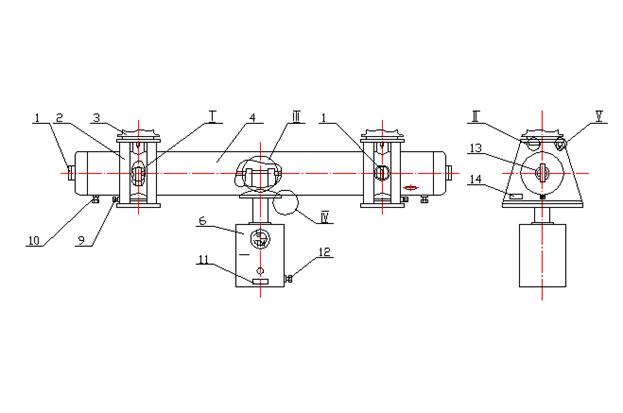

Мал. 4. Резервуар з шафою управління вимикача ВНВ-330.
1 – заглушка; 2 – стійка; 3 – опорний ізолятор; 4 - резервуар; 6 – шафа управління; 9,12 – болти заземлення; 10 – клапан; 11, 14 – таблички; 13 – люк; I – кутовий механізм; III – центральний механізм; V – клапан запобіжний.





Шафа управління

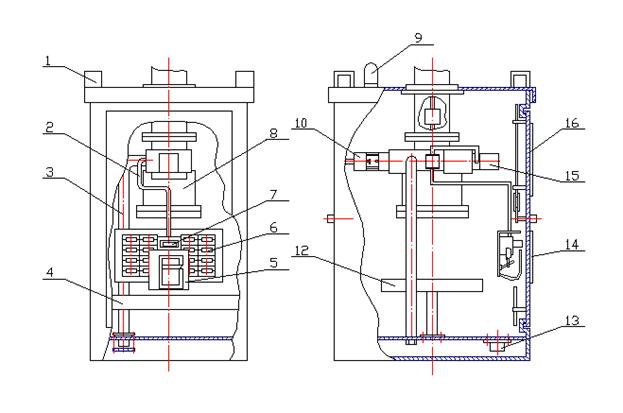

Мал. 5. Шафа управління

1 – скоба; 2 – трубка; 3 – трубка вихлопна; 4 – клемний ряд; 5 – показник положення; 6 – блок контактно-сигнальний (СБК); 7 – лічильник; 8 – привод пневматичний; 9 – клапан вентиляційний; 10 – електромагніт включення; 12 – електронагрівач; 13 – кабельна муфта; 14 – оглядове вікно; 15 – електромагніт відключення; 16 – товарний знак.



A

 Привод пневматичний

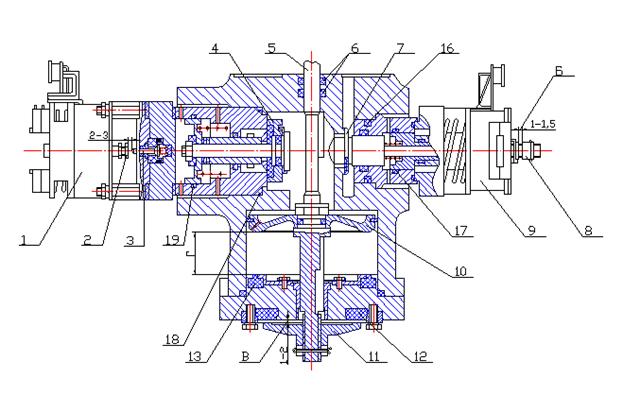

Мал. 6. Привод пневматичний
1 – електромагніт включення; 2 – регулювальний болт; 3 – пусковий клапан; 4,7 – розбірні клапани; 5 – шток; 6, 16,17, 18,19 – кільця ущільнювальні; 8 – регулювальна гайка; 9 – електромагніт відключення; 10 – поршень; 11 – упор; 12,13 – демпфери.

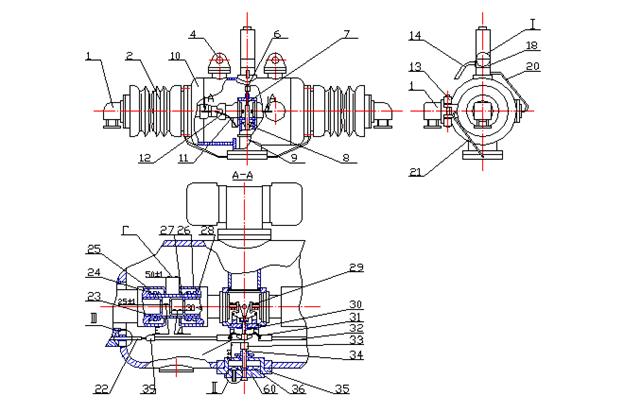

Подпись: жДугогасний пристрій

Мал. 7. Дугогасний  пристрій
1 – атмосферний клапан; 2 – введення; 4 – підіймальне вушко; 6,8,30,34 – штоки; 7 – шплінт; 9 – фільтр; 10,35 – корпуси; 11,12,31 – важелі; 13 – шарнір; 14 – вихлопна труба; 18 – оперативний клапан; 20,21 – трубки; 22, 32 – тяги; 23 – нерухоме сопло; 24 – нерухомий контакт; 25,26 – екрани; 27 – рухомий контакт; 28 – рухоме сопло; 29 – пружина; 33 – втулка; 36 – поршень; 39 – замок; 60 – привод сопел



Виносні елементи дугогасного пристрою

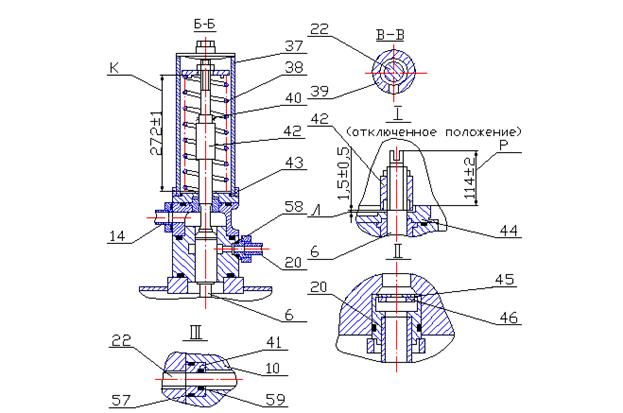

Мал. 8. Виносні елементи дугогасного пристрою
6 – шток; 14,20 – трубки; 22 – тяга; 37 – кожух; 38 – пружина; 39 – замок; 40 – шплінт; 41,42,45,46 – втулки; 59 – кільця ущільнювальні; 44 – фланець.

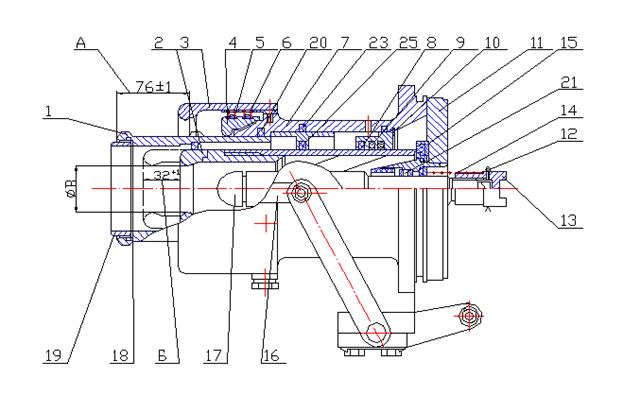

Контакт рухомий

Мал. 9. Контакт рухомий
1,4 – контакти; 2 – рухоме сопло;3 – екран; 5,6,14 – пружини; 7 – корпус; 8 – кільце ущільнювальне; 9 – спіраль; 10 – кільце стопорне; 11 – кришка; 12 – шплінт; 13 – гайка; 15 – клапан розбірний;  16 – важіль; 17 – наконечник (дугоуловлювач); 18 – стопорна шайба; 19 – кільце контактне; 20, 21,23,25 – кільця ущільнюючі.



Контакт нерухомий з дуттєвим клапаном

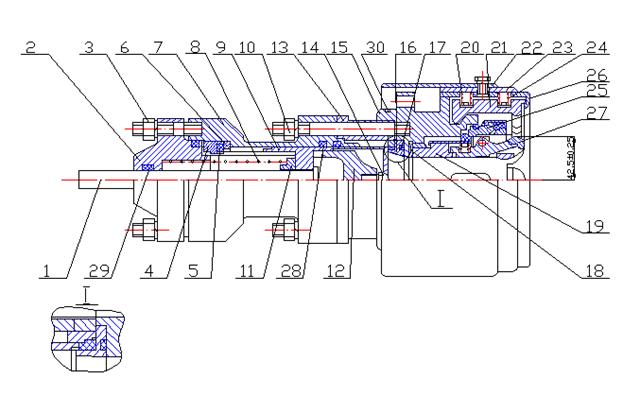

Мал.10. Контакт нерухомий з дуттєвим клапаном

1 – шток; 2 – кришка; 3,10 – гайки; 4 – півкільце; 5,17,28,29,30 – кільця ущільнювальні; 6 – шайба; 7,15,19 – корпуси; 8 – пружина; 9 – стакан; 11, 23 – втулка; 12 – поршень; 13 – стійка; 14 – наконечник (дугоуловлювач); 16,25 – розбірні клапана; 18 – стопорна шайба; 20, 24 – пружини; 21,27 – контакти; 22, 26 – екрани.

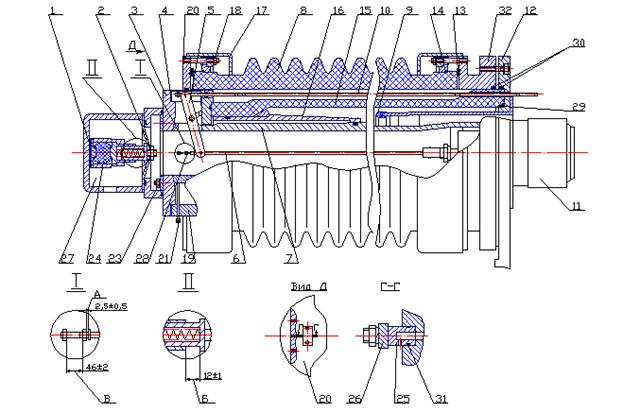

Введення вимикача
Мал. 11. Введення

1 – пластинка; 2 – клапан; 3, 12, 19, 20, 32 – фланці; 4 – шайба регулювальна; 5 – важіль; 6, 10 – тяги; 7- струмоведуча труба; 8 – ізолятор; 9 – екран; 11 – контакт нерухомий з дуттєвим клапаном; 13, 14 – ущільнення; 15 – циліндр ізолюючий; 16 – направляюча; 17 – кожух; 18,22 – гайки; 21 – регулювальний болт; 23 – шпильки; 24 – буфер; 25 – втулка; 26 – планка; 27 – атмосферний клапан; 29, 30, 31 – кільця ущільнюючі.



Розподільна шафа

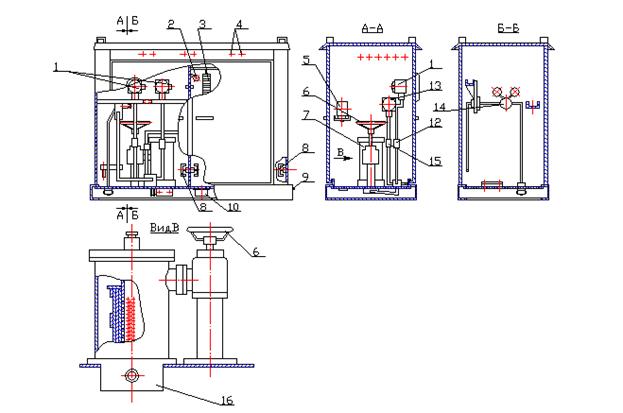

Мал. 12. Розподільна шафа
1,13 – манометр системи високого тиску (13 – на привод з двома електромагнітами відключення); 3 – блок клемний; 4 – лампа сигнальна; 5 – манометр системи низького тиску; 6,12.15 – вентилі; 7 – фільтр; 8 – електронагрівач; 9 – болт заземлення; 10 – муфта кабельна; 14 – редуктор; 16 – зворотний клапан.



Пневмокінематична схема полюса

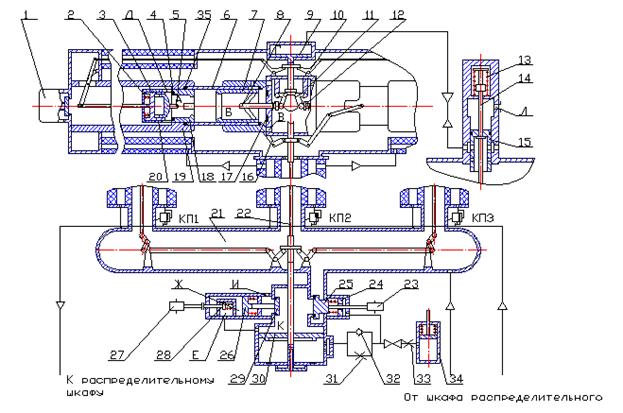

Мал. 13. Пневмокінематична  схема полюса.
1- атмосферний клапан; 2,12,13 – пружини; 3,15 – стакани; 4,17 – розбірні клапани; 5, 8 – наконечники (дугоуловлювача), 6 – рухомий контакт; 7 – рухоме сідло; 9,24,26,30 – поршні; 10,11,16 – важіль; 14 – шток; 18 – нерухоме сідло; 19 – нерухомий контакт; 20 – дуттєвий клапан; 21 – резервуар; 22 – тяга; 23 – електромагніт відключення; 25 – клапан відключення; 27 – електромагніт включення; 28 – пусковий клапан;  29 – клапан включення; 31,33 – дроселі № 32 – зворотний клапан; 34 – привід СБК; КП1 - КП3 - клапани запобіжні; 35 – ущільнення.
