Вибір потужності електродвигунів для електропривода конвеєра
Ланцюгові конвеєри широко застосовують в промисловості для розвантаження деревини і коротких сортиментів, транспортування круглих лісоматеріалів на складах, для подачі зі складів у виробничі склади цехи деревини, для зв’язку між окремими агрегатами всередині дерево-підготовчих цехів деревообробної і лісохімічної промисловості.
За характером розташування і пересування деревини ланцюгові конвеєри поділяються на:

1. поздовжньо-ланцюгові, в яких деревина розташовується уздовж тягових шляхів. їх називають лісотасками;
2. поперечно-ланцюгові, в яких повздовжня вісь деревини розташовується поперек ланцюгів;
3. ковеєри зі змішаним розташуванням деревини на ланцюгах. Вони застосовуються для пересування коротких сортиментів (0,5 - 1,5 м).

Розрахунок і вибір потужності електродвигунів для електропривода поздовжньо-ланцюгового конвеєра

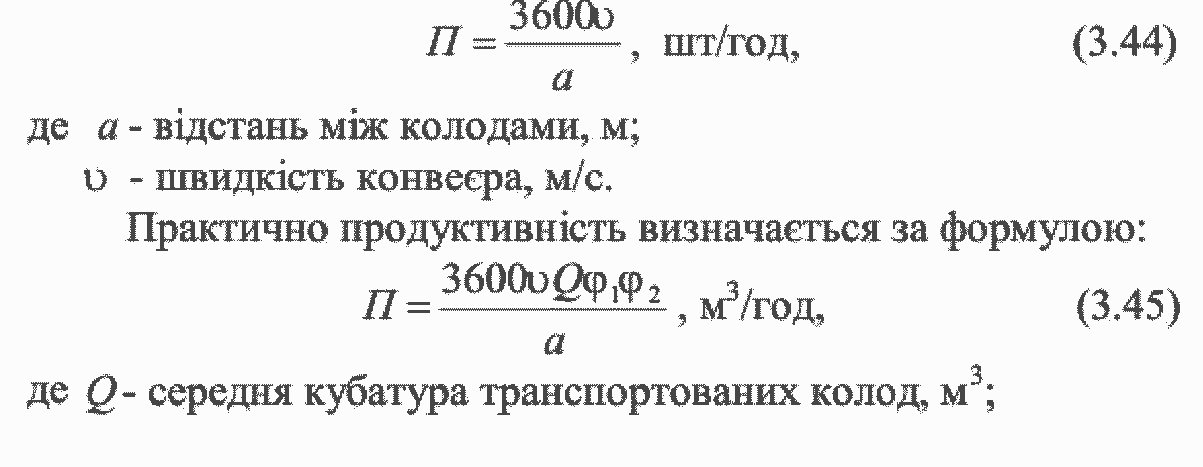

Продуктивність конвеєра (лісотаски) при транспортуванні деревини в один ряд дорівнює:

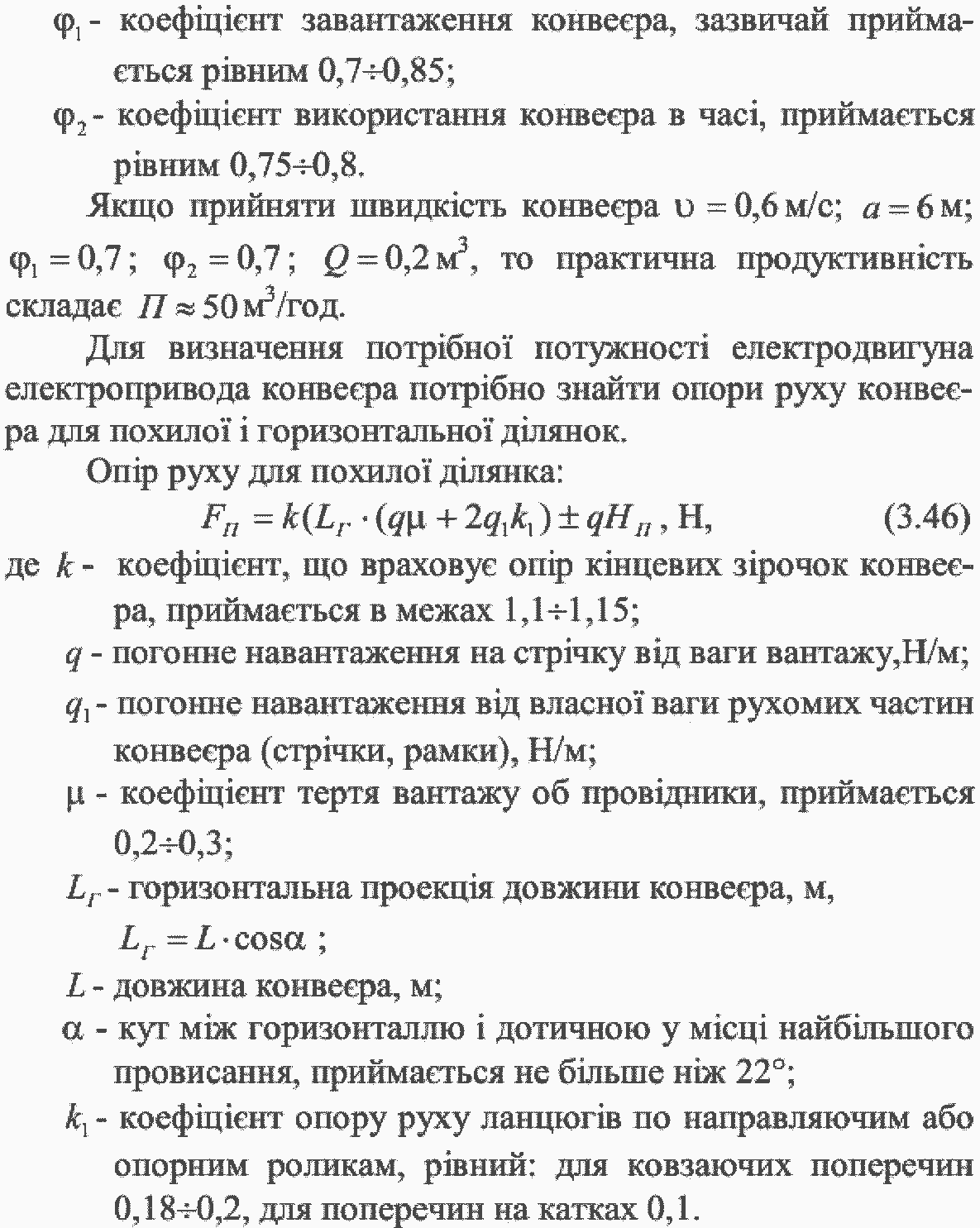

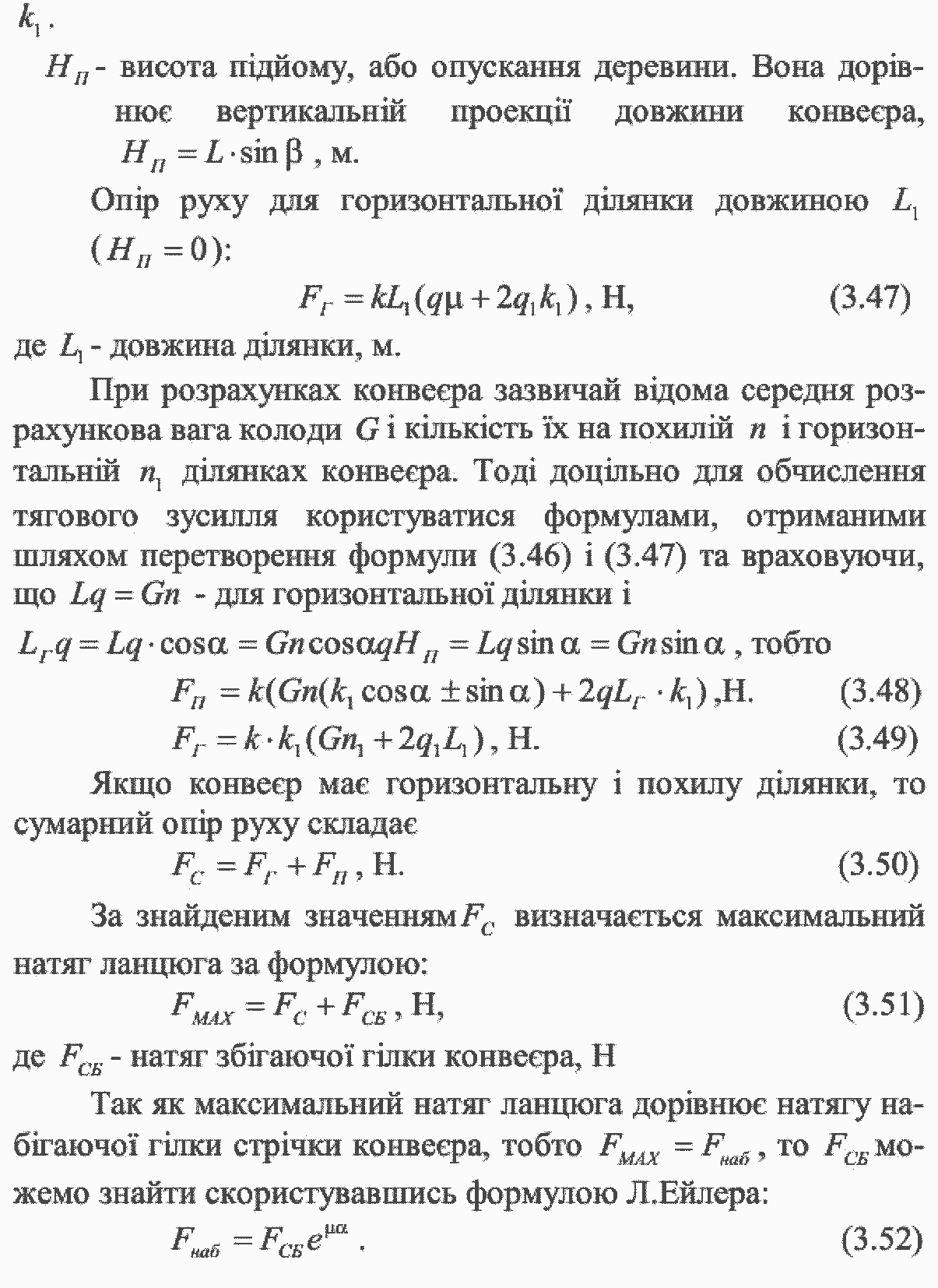

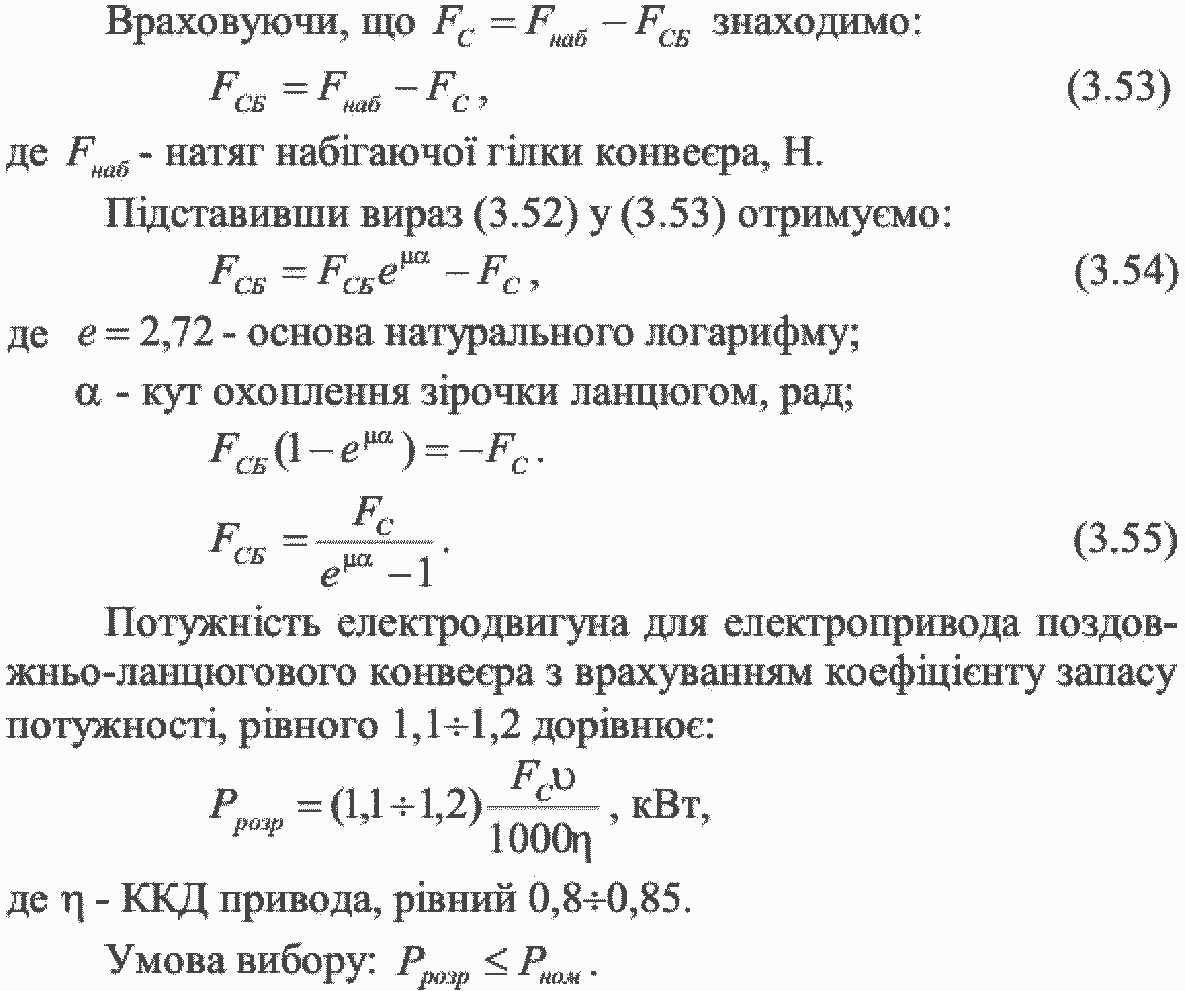

Так як при транспортуванні довгої деревини останні зазвичай спираються на декілька поперечин збільшуючи силу тертя поперечин об направляючі, то в формулі (3.46) коефіцієнт опору руху μ повинен бути замінений на коефіцієнт тертя


(3.56)
При транспортуванні коротких сортиментів які частіше розташовуються на ланцюзі між захватами і рух їх здійснюється шляхом ковзання по жолобу. В цьому випадку при розрахунку Fmax враховується коефіцієнт тертя деревини об жолоб, який приймається рівним 0,3-0,4.

Розрахунок і вибір потужності електродвигунів для електропривода поперечно-ланцюгових конвеєрів.

По перечно-ланцюгові конвеєри застосовуються у целюлозно-паперовій і лісохімічній промисловості для розвантаження балансів довжиною 4-7 м з води, для транспортування їх у напрямку поперек від території складу, для подачі до слешерів з метою поперечного розпилення або до збірних воронок для формування пакетів, які перевантажуються кранами та ін.
Продуктивність цих конвеєрів може бути дуже велика при малій швидкості, яка рідко перевищує 0,5 м/с. Так при транспортуванні деревини довжиною 6 м, діаметром 200-300 мм у верхньому відрубі, продуктивність стаціонарних поперечно-ланцюгових конвеєрів досягає 200 м³/год і більше.

Розрахунок продуктивності по перечно-ланцюгових конвеєрів (лісотасок) проводиться за формулою:

Приклад. Визначити продуктивність поздовжньо- ланцюгового конвеєра, що працює на горизонтальній ділянці довжиною 100м, і розрахувати та вибрати потужність електродвигуна електропривода цього конвеєра, якщо швидкість конвеєра складає 0,5 м/с, відстань між колодами 5м; коефіцієнт завантаження - 0,8; коефіцієнт використання 0,75; коефіцієнт, що враховує опір кінцевих зірочок - 1,1; коефіцієнт опору руху ланцюгів по направляючим -0,2; погонне навантаження на стрічку від ваги вантажу - 70 Н/м; погонне навантаження від власної ваги рухомих частин - 30 Н/м. Середня кубатура деревини, що транспортуються складає 0,4 м³.

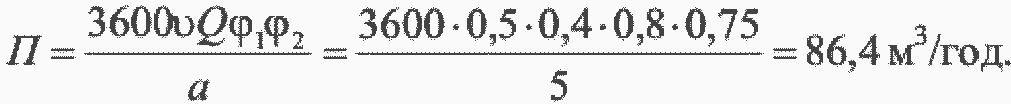

Розв’язок. Знаходимо продуктивність конвеєра при транспортуванні деревини по горизонтальній ділянці:

Так як транспортування деревини здійснюється тільки по горизонтальній ділянці, то висота підйому НП =0, і формула для визначення руху конвеєра:

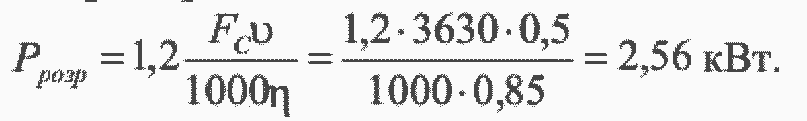

Враховуючи те, що конвеєр працює на горизонтальній ділянці FС= FГ. Тоді розрахункова потужність електродвигуна конвеєра дорівнює:
За каталогом вибираємо електричний двигун з умови  тобто асинхронний електродвигун з короткозамкненим ротором потужністю 3 кВт.

Контрольні запитання

1. На які типи поділяють ланцюгові конвеєри за характером розташування і пересування деревини?
2. Як визначається продуктивність поздовжньо-ланцюгового конвеєра?
3. Чим відрізняється розрахунок опору руху конвеєра для похилої і горизонтальної ділянок ?
4. Як визначається опір руху поздовжньо-ланцюгового конвеєра, якщо він має горизонтальну і похилу ділянки ?
5. Поясніть, як визначається максимальний натяг ланцюга конвеєра ?
6. Яким чином здійснюється вибір потужності електродвигуна для електропривода поздовжньо-ланцюгового конвеєра? Умова вибору.
7. Поясніть, як визначається продуктивність поперечно- ланцюгових конвеєрів ?
8. Як визначається опір руху поперечно-ланцюгового конвеєра коли він має горизонтальну і похилу ділянки ?
9. Як здійснюється розрахунок І вибір потужності електродвигуна електропривода поперечно-ланцюгового конвеєра? Умова вибору.
