Додаток А







изолятор ВЛ

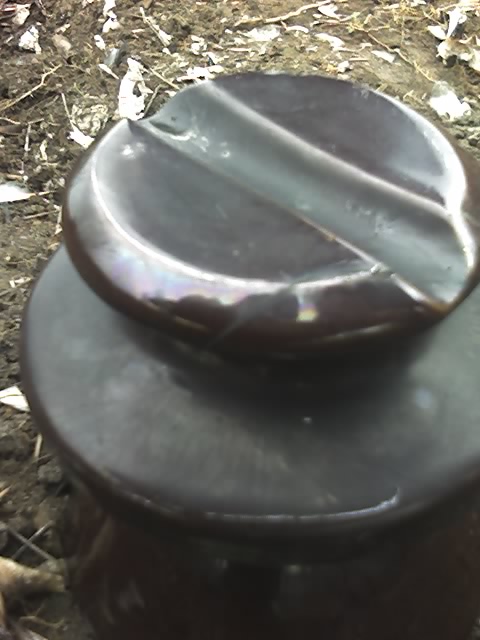

Пошкодження штирового ізолятора (Типу ШФ-10) на ПЛ-10кВ.

Додаток Б.1

опора ПЛ

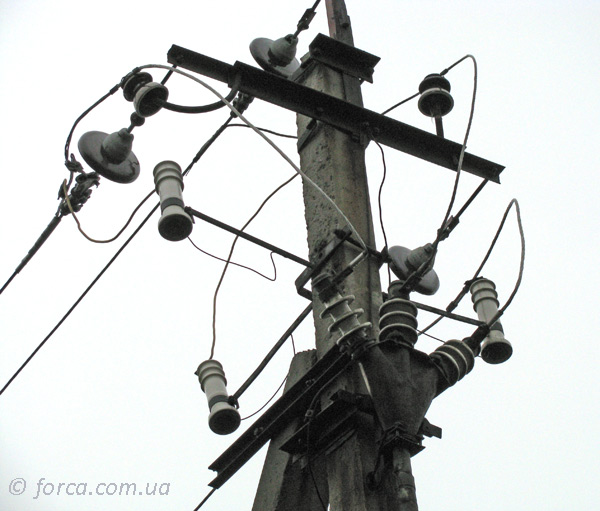

Пошкодження підвісного ізолятора на ПЛ-10кВ (ліва фаза).

Додаток Б.2

изолятор на пл

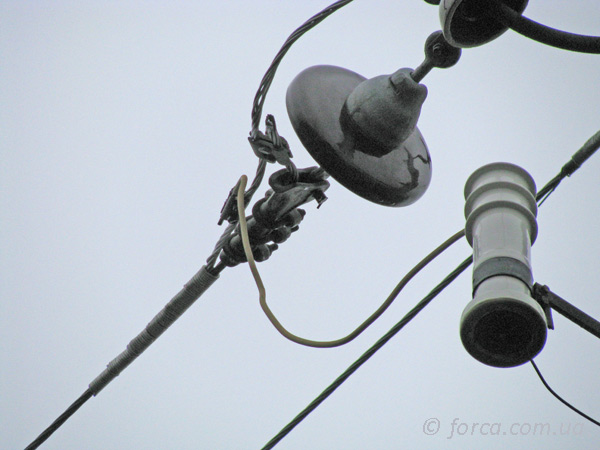

Пошкодження підвісного ізолятора на ПЛ-10кВ.

Додаток Б.3

поврежденный изолятор

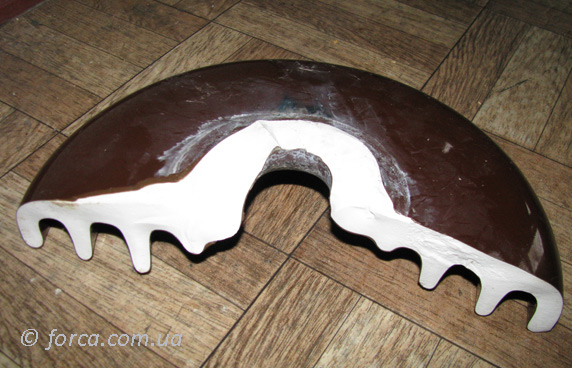

Руйнування підвісного ізолятора ПЛ-10кВ.



Додаток Б.4

расколотый изолятор

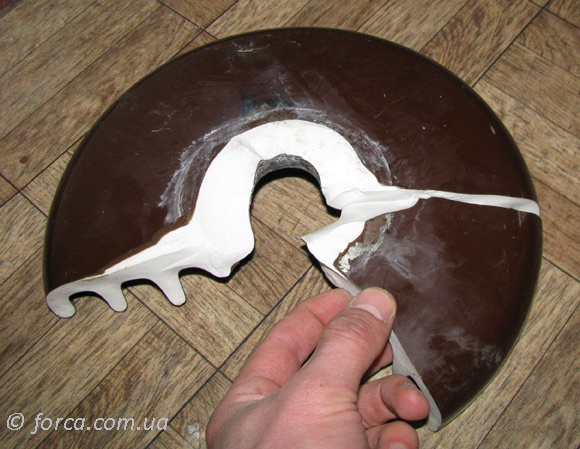

Пошкодження підвісного ізолятора ПЛ-10кВ.

Додаток В – Норми часу на огляд ПЛ – 6–20кВ.

         1.1. Осмотр пеший в хорошую погоду – 1км - 0,8 чел.ч. (1 эл.монт. 3р.). стр. 279, поз. 09.01.01
1.2. Верховой осмотр ВЛ (ж/б. опоры), с применением когтей и лазов – 1 опора - 0,5 чел.ч. (2 эл.монт. 2р., 3р.) + машина бригады-1 опора-0,25 маш.ч стр. 285 поз. 09.03.06.
1.3. Верховой осмотр ВЛ (ж/б. опоры), с применением атовышки –  1км. – 0,4 чел.ч.  (2 эл.монт. 2р., 3р.) + машина бригады (1км - 0,2 маш.ч), + автовышка (1км - 0,2 маш.ч)
стр. 283 поз. 09.02.06.

Джерело: ГКД – 34.051834-98. Минтопэнерго, Киев 1998 год.
«Нормы времени, расценки на ремонт и тех обслуживание электрических сетей (ВЛ-0,4–20кВ и ТП-6–20/0,4кВ)».

Додаток Г.1 Виписка «ПТЕ споживачів»
(«ПТЕЕ Споживачів» Київ – 2007.  Таблиця 14. стор. 256)
Випробувальна напруга промислової частоти для апаратів, вимірювальних трансформаторів, ізоляторів та вводів.


Клас напруги, кВ

Випробувальна напруга, кВ

Апарати*, трансформатори струму та напруги

Ізолятори та вводи

Фарфорова ізоляція

Інші види ізоляції**

Фарфорова ізоляція

Інші види ізоляції**

до 0,69

1

1

-

-

3

24

21,6

25

22,5

6

32

28,8

32

28,8

10

42

37,8

42

37,8

15

55

49,5

57

51,3

20

65

58,5

68

61,2

35

95

85,5

100

90,0


Додаток Г.2. («ПТЕЕ Споживачів» Київ – 2007.  Таблиця 10. стор. 252)
Випробувальна випрямлена напруга для силових кабелів.


Категорія випробування

Кабелі з паперовою ізоляцією на напругу, кВ

до 1

2

3

6

10

20

35

К

2,5

10 - 17

15 - 25

36

60

100

140 - 175

М

-

10 - 17

15 - 25

36

60

100

140 - 175

Категорія випробування

Кабелі з пластмасовою ізоляцією на напругу, кВ

0,66*

1*

3

6

10

К

-

2,5

7,5

36

60

М

-

-

7,5

36

60

  Додаток Д – Калькуляція на послуги високовольтної випробувально-налагоджувальної ЕТЛ УМГ «Донбастрансгаз» на 01.03.2008 р.

1. Заробітна плата персоналу.


Професія, кваліфікація, посада.

Оплата труда персонала,
гривен

день

година

Інженер 1 категорії

202,56

25,32

Робочий електромонтер (6 разряд)

153,92

19,24

Робочий електромонтер (6 разряд)

153,92

19,24

Водій ПЕТЛ

143,68

17,96

РАЗОМ:

654,08

81,76

Відрахування на соц.страх. 36,78 %

240,57

30,07

РАЗОМ:

894,65

111,83

2. Амортизація обладнання, автомобілю.


Найменування обладнання, автомобілю

Амортизація, гривень

9 місяців 2007 г.
(1475 часов)

година

Пересувна високовольтна лабораторія типу Regio-70 на базі Mercedes «Sprinter».
Інв. № 010394

23094,05

15,66

3. Вартість високовольтної випробувально-налагоджувальної ЕТЛ.


Найменування позиції

Вартість робіт, гривень

день

година

Заробітна плата персоналу

894,65

111,83

Амортизація машини

125,28

15,66

РАЗОМ:

1019,93

127,49

Прибуток 20 %

203,99

25,50

РАЗОМ:

1223,92

152,99

ПДВ 20 %

244,78

30,60

РАЗОМ:

1468,70

183,59

Додаток Е – Фотографія робочого часу ПЕТЛ.

НАБЛЮДАТЕЛЬНЫЙ ЛИСТ № 3
Фотографии рабочего времени
на объекте Краматорского ЛПУ МГ
                                               КС «Лоскутовка»

Предприятие    УМГ «Донбасстрансгаз»
Цех  электротехническая лаборатория (ЭТЛ) г. Горловка

Дата

Начало наблюдения

Конец наблюдения

Продолжительность рабочей смены, (мин.)

Отделение

29.11.2006 г.

8.30

17.10

490



Исполнитель:

Мелихова СИ.

Тимченко А.В.
Коржавин Ю.А.

Оборудование, машины, инструмент:
Лаборатория  Regio-70 на базе автомобиля Мерседес  176-60ЕВ
Инв. № 010394

Наблюдатель

Начальник ОТ и ЗП
Правдина И.А.

Должность, профессия

Инженер 1 категории,
электромонтер 6 разряда,
водитель



 Рабочее  место  №2
по высоковольтным испытаниям электрооборудования






Наименование работы, операции

Нача-ло
Рабо-ты

Окон-чание

Продолжительность выполненной работы, мин.

Вредный
опасный
производ-ственный
фактор

Приме-чание



                                                         29.11.2006 г.

I

Испытание изоляции силового кабеля до 10 кВ

1.

Выезд на работу и приезд к объекту испытания

8.30

9.30

60







2.

Оформление работы в электроустановках нарядом-допуском, подготовка рабочего места заказчиком (обслуживающим электротехническим персоналом), допуск к работе

9.30

10.00

30







3.

Ознакомление с технической документацией, осмотр оборудования, проверка на соответствие нормам кабельного ввода. Снятие исполнительной однолинейной схемы питания силовых электроприемников с указанием их наименований и паспортных данных кабеля

10.00

10.15

15







Наименование работы, операции

Нача-ло
Рабо-ты

Окон-чание

Продолжительность выполненной работы, мин.

Вредный
опасный
производ-ственный
фактор

Приме-чание

4.

Подготовка передвижной лаборатории к работе

10.15

10.45

30







5.

Измерение сопротивления изоляции до и после испытания

10.45

10.55

10







6.

Сборка схемы подключения к испытуемому кабелю

10.55

11.10

15







7.

Проведение испытания

11.10

11.30

20







8.

Разборка схемы подключения передвижной лаборатории к испытуемому кабелю

11.30

11.40

10







9.

Сборка передвижной лаборатории

11.40

12.10

30







10.

Оформление окончания работы в наряде – допуске и закрытие его

12.10

12.15

5







11.

Составление первичных протоколов

12.15

12.30

15







12.

Продолжительность выполненной работы (без времени проезда)





180







13.

Перерыв на обед

12.30

13.00

30











ЛІТЕРАТУРА

1. «Техника высоких напряжений» Под общ. Редакцией проф. Д.В. Разевига, «Энергия», Москва – 1976г.
2. «Инструкция по вскрытиям, разборке, осмотрам и обмерам образцов кабелей с бумажнопропитанной изоляцией на напряжение 1-35кВ», В.И. Погарский, М.И.Волков, В.П.Жаров, «Бюро технической информации», Москва – 1968г.
3. «Техническое описание и инструкция по эксплуатации передвижной электротехнической лаборатории VEB ROBOTRON». Dresden.
4. «Обслуживание и ремонт электрооборудования подстанций и распределительных устройств», В. И. Крюков, "Высшая школа", Москва – 1983г.
5. ГКД 34.20.302-2002. «Норми випробування електрообладнання». Міністерство палива та енергетики України, Київ 2002р.
6. «Правила технічної експлуатації електроустановок споживачів». Міністерство палива та енергетики України, Київ 2006р.
7. «Правила устройства электроустановок».
