РІШЕННЯ ДЛЯ ВИДАЛЕНОГО ЗАХИСТУ ОБ'ЄКТУ
Потенціал ScadaCam
У складі ScadaCam заснованої на IP-основі, опорно-поворотний пристрій для збільшення масштабу зображення та нахилу, цифрова камера, керувати якою та переглядати зображення можна віддалено через веб-браузер, процесор SODC. За допомогою процесора SODC зберігаються запити від віддалених Web-браузерів, засобів керування рухом камери, зберігаються відео та дані в цифровій формі, управляються зумовлені поточні перегляди, приймається інформація із зовнішніх входів, та обробляється вся система комунікації TCP/IP.
Крім того, система має унікальну здатність швидко і надійно переміщатися для зйомки об'єкта із заздалегідь визначених позицій та збирати дані без участі людини. Це досягається за допомогою точної системи керування камерою на 360 градусів. З дискретністю 1600 кроків по координатах X, Y, Z система може робити відеозйомку, перекриваючи відстань на 762 м. У більш практичному плані це означає, що камера картина рухатиметься лише 18 см між «зупинками» під час зйомки об'єкта на відстані 46 м. br /> У системі використовуються складні схеми управління, що дозволяють неодноразово спрямовувати камеру на будь-яке місце. Це означає, що без участі користувача, рух камери та масштабування прив'язані до точного положення об'єкта зйомок. Рухи можуть бути прив'язані до зовнішніх ресурсів, таких як датчики, виходи АПВ управління та контакти SCADA. Ці входи діють як тригери напрямної системи для виконання зумовлених операцій, таких як запис, фіксована позиція відео або запис потокового відео, панорамування та масштабування. Ці можливості можуть бути використані для періодичних перевірок підстанція та надсилання повідомлень персоналу під час події.
Експлуатаційні характеристики.

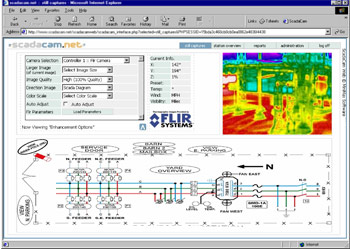

Система моніторингу та безпеки при використанні повинна забезпечувати зручність у роботі, працювати як автоматичний та інтерактивний засіб. Користувач, використовуючи будь-який веб-браузер повинен мати доступ до керування камерою безпосередньо. Простий та зручний графічний інтерфейс (фото 10) користувача дозволяє ефективно використовувати можливості системи.
Для оперативного огляду потрібно навести курсор і натиснути для прямого контролю за камерою. Натискання курсору в будь-якій області панелі направляє камеру для переміщення та надсилання нових зображень. Камера покаже вибраний об'єкт.
Подібним чином можна легко та швидко переглядати зображення певного обладнання підстанції. Для цього потрібно навести курсор на схему об'єкта і направити відеокамеру на потрібний об'єкт.
Компоненти HMI, описані тут є частиною основної функціональності системи. Зокрема:
• Вікно зображення: вікно містить зображення, яке передається віддаленими камерами та контролером.
• Зміна масштабу: масштаб масштабування дозволяє користувачеві візуально контролювати масштабування камери. Переміщення панелі масштабування вгору і вниз, а потім натискання зображення перенаправлятиме відеокамеру для збільшення або зменшення і показу нового зображення.
• Схема: об'єкт представлений у вигляді схематичного зображення. Відповідні елементи схеми є активними, прив'язаними до перегляду відеокамери. Натисканням на активний елемент виконується перемикання відеокамери для перегляду зображення обраного компонента електроустаткування.
Вплив навколишнього середовища.
Робота в суворих умовах, у віддаленому середовищі обов'язково позначатиметься на будь-якій техніці. Мінімізація наслідків екстремального тепла та холоду є обов'язковою умовою працездатності системи. Важливою є якість промислових корпусів зовнішнього обладнання. Використання пристрою Peltier, ScadaCam може нагрівати або охолоджувати корпус відеокамери на 30 ° F від температури навколишнього середовища. Крім того, двигуни контролю можуть бути безпечно перевантажені для виділення тепла, достатньо, щоб розтопити лід і сніг, що налип.
Функціональність.
Активні функції, такі як збір інформації та оповіщення відповідного персоналу, повинні бути зареєстровані як звіти про діяльність для майбутнього пошуку.

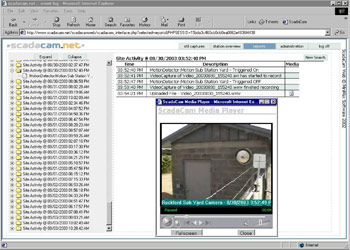

На фото 11 показано запис відеокамери, запущеної датчиком руху при виявленні руху у дворі підстанції біля периметра, що охороняється. Усі види діяльності, час та дата позначені. Є опис події запису, що привела до запуску, і наступна цифрова відеозйомка.
Будь-яка дія може бути зареєстрована як подія. Якщо місцезнаходження об'єкта було поділено на 10, 20, 30 і більше охоронних зон, у тому числі ворота, дверні вимикачі, проводи, периметр, дороги тощо, система може забезпечити відеозйомки подій у кожній зоні.
ВИСНОВОК
Інформація про основну цінність пропозиції.
Застосування автономних систем безпеки та моніторингу має цілу низку переваг:
• Система забезпечує автоматичний моніторинг за допомогою діяльності, яка керується інформацією на вході та виході.
• Автоматичне повідомлення обслуговуючого персоналу про аварійні ситуації. Автоматичне надсилання повідомлень, попереджень та сигналів та тривоги відповідному персоналу.
• Попередній перегляд повідомлень допомагає зменшити реагування на помилкові спрацьовування
• Зменшує потребу щоденних відвідувань об'єкта обслуговуючим персоналом для огляду.
• Візуалізація вимірювання протягом тривалого часу допомагає визначити експлуатаційні характеристики об'єкта.
• Забезпечує активний підхід до діагностики віддалених об'єктів, що, у свою чергу, підвищує безпеку об'єктів.
Переваги дистанційного моніторингу, включають також підвищення безпеки, запобігання помилковим тривогам, збирання інформації та даних для контролю. Диспетчер, попереджений про ситуації, що вимагають ремонту або профілактичного обслуговування, ухвалить більш ефективне рішення, у тому числі і щодо направлення ремонтного персоналу.
Хоча активні рішення в галузі охорони підвищує вартість, комплексний підхід, який включає технічне обслуговування та експлуатаційні пріоритети, створює більш високу віддачу від капіталовкладень.
