Технічний розвиток автоматизованих систем моніторингу та безпеки відкриває на сьогоднішній день широкі можливості для отримання відео, тепловізійних або нерухомих зображень будь-якого об'єкта за допомогою веб-інтерфейсу.
Користувачі можуть на відстані керувати камерами, щоб записати відео, тепловізійні та нерухомі зображення за допомогою веб-інтерфейсу користувача або отримувати повідомлення про всі події, що відбуваються на об'єкті. Така можливість має величезне значення для профілактичного обслуговування, віддаленого візуального контролю та діагностики з метою безпечної експлуатації, зокрема об'єктів електропостачання.
Забезпечення безпеки віддалених об'єктів, таких як електричні підстанції через веб-камери систем спостереження має ряд переваг, як з точки зору оперативності, так і ефективності експлуатації.
ПЕРЕВАГИ МУЛЬТИПЛЕКСУВАННЯ.
Система ScadaCam MiniMax, із застосуванням термографічною технологією FLIR, забезпечує не тільки охорону та контроль, але є також важливою сполучною ланкою між безпекою віддаленого об'єкта, системним контролем, отриманням та накопиченням даних та візуальним підтвердженням подій.
Мультиплексування цих функцій забезпечує значну перевагу порівняно з розгортанням окремих автономних систем. Застосування таких комплексних систем є економічно більш виправданим, оскільки використання оптичних та/або тепловізійних камер дозволяють персоналу на відстані переглядати найдрібніші деталі на об'єкті, контролювати його стан і вживати заходів оперативного реагування.

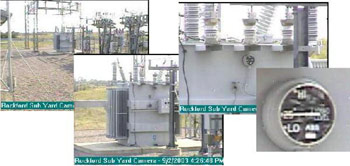

Наприклад, за допомогою системи ScadaCam MiniMax можна легко і просто переглянути зображення силового трансформатора (фото 1) у найдрібніших деталях. Крім того, за допомогою деталізації зображення можна виміряти показання приладів.

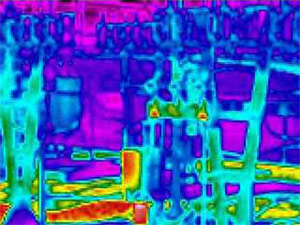

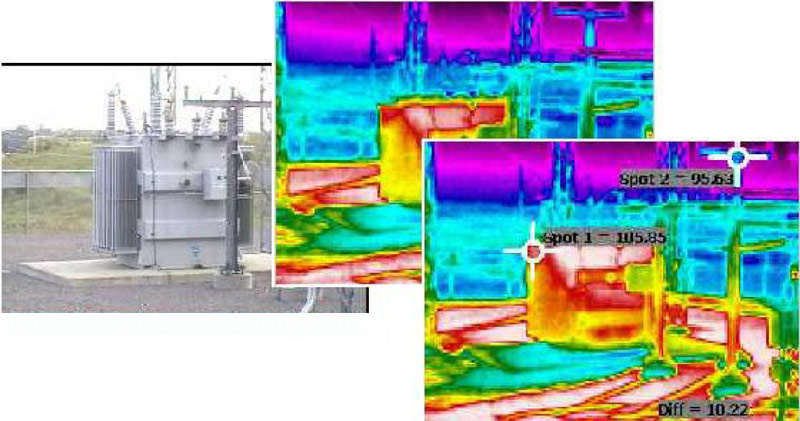

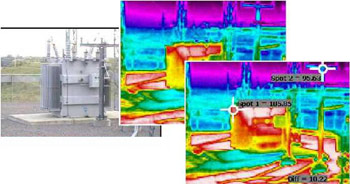

Наступні зображення демонструють можливість віддаленого тепловізійного обстеження силового трансформатора (фото 2), оперативно реагувати на будь-які критичні ситуації.
ТРАДИЦІЙНІ СИСТЕМИ ЗАБЕЗПЕЧЕННЯ БЕЗПЕКИ
Протягом багатьох років у корпоративних системах відеоспостереження та контролю, як правило, застосовується принцип кабельного телебачення. Спостереження за об'єктами здійснюється з центрального пульта в режимі реального часу або використовується відеомагнітофонів для запису подій на об'єкті.
Така система контролю має дві основні недоліки. За визначенням це закрита система зв'язку і призначена для обмеженого перегляду в зоні дії однієї камери. Розширення зони віддаленого моніторингу вимагатиме значних капіталовкладень в обладнання, кабелі, програмне забезпечення та складні монтажні роботи.
Дистанційна діагностика вимагає дорогих мереж з великою пропускною здатністю та забезпечує, у кращому випадку, помірну продуктивність. Пасивний характер цього виду діагностики обмежує її ефективність.
Подібні системи значно програють у порівнянні з системами, що пропонують передачу стиснутої цифровий потік відеоінформації через існуючу корпоративну мережу. Інформація доступна для перегляду в режимі реального часу кільком авторизованим користувачам через веб-браузери.
Система ScadaCam MiniMax передбачає оперативне оповіщення контрольних служб та обслуговуючого персоналу про будь-які позаштатні ситуації на об'єкті. Повідомлення системи телеуправління та збору даних про стан об'єкта можуть надходити з датчиків руху, при виявленні руху в охоронній зоні, або з тепловізійних камер, що сигналізують про перевищення допустимого температурного режиму.
Інтеграція систем відеоспостереження підвищує безпеку персоналу, дозволяє контролювати та керувати точками доступу та знижує можливість втрати корпоративного майна. Можливість швидкого реагування на позаштатні ситуації є вагомим аргументом на користь застосування таких систем.
Щороку різними компаніями фіксується до 15 мільйонів помилкових тривог, які коштують їм дуже дорого. Зменшити втрати може наявність зображень, отриманих у режимі реального часу та переданих відносно недорогим способом. Якість отриманих через Інтернет та збережених зображень об'єкта дозволяють обслуговуючому персоналу вивчити всі обставини подій на об'єкті спостереження.
ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Як правило, традиційні системи телеуправління та збору даних не виконують функцій профілактичного огляду і не використовуються часто через необхідність використання дорогого обладнання. Нові системи безпеки та моніторингу можуть суттєво покращити існуючі системи, забезпечивши доступ до нових даних.

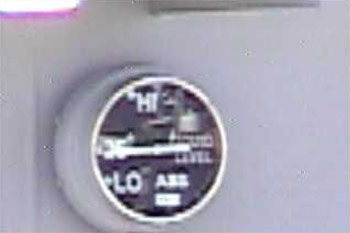

Наприклад, на фото 3 можна побачити вказівник рівня рідини на відстані близько 90 метрів.
Вартість установки та налаштування окремої відеокамери спостереження досить висока, тому дуже корисною є опція налаштування масштабу, що дозволяє деталізувати зображення силового трансформатора. Система безпеки та контролю також має виконувати рутинні операції технічного обслуговування.
Налаштування дозволяють проводити періодичні огляди та передачі зображення електронною поштою обслуговуючому персоналу.

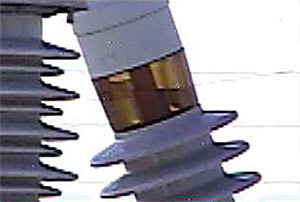

На фото 4 чітко видно рівень олії на введенні трансформатора 35 кВ.
Витік масла може спричинити катастрофічні наслідки через відмову трансформатора. Відповідні налаштування ScadaCam дозволяють здійснювати віддалені періодичні перевірки стану електроустаткування на регулярній основі, ніж це дозволяють огляди персоналом на місці розташування об'єкта.
Іноді експлуатаційні відмови не можуть бути передбачені або побачити неозброєним оком. Розгортання спеціалізованої тепловізійної камери в критичних точках важливих об'єктів може суттєво знизити ймовірність аварійних ситуацій. Візьмемо, наприклад, силовий трансформатор електроустановки. Коротке замикання трансформатора не тільки призведе до втрати дорогого обладнання, але й не менш дорогих втрат через відсутність електроенергії протягом тривалого часу. Діагностика таких критично важливих об'єктів може принести величезний зиск.
Термограма 5 чітко зафіксувала підвищену температуру введення фідерних вимикачів.
Повсюдний доступ.
Здатність системи забезпечити доступ до інформації з будь-якого комп'ютера підключеного до Інтернету не тільки зручна, але й важлива для багатьох організацій. При отриманні сигналу тривоги обслуговуючий персонал може в режимі онлайн перевірити ступінь і серйозність нештатної ситуації для вжиття відповідних заходів. Це може призвести до швидшого прийняття рішення про усунення проблеми. Технічний персонал може отримати допомогу з боку персоналу поза об'єктом, що аналізує візуальний стан віддаленого об'єкта через відеокамери.

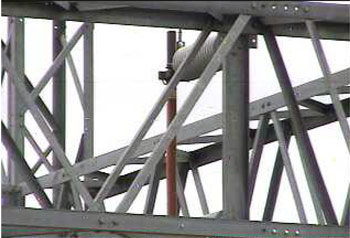

Фото 6. Візуальне підтвердження увімкненого положення роз'єднувача.
З міркувань безпеки персонал може візуально перевірити стан віддаленого пристрою. Як показано на фото 6, диспетчер після початку операції перемикання лінії 35 кВ може візуально перевірити положення роз'єднувача, що дасть можливість підтвердити перемикання, перевірити правильність положення роз'єднувача і відсутність будь-яких механічних пошкоджень при перемиканні.
Автономність операцій.
Системи забезпечення безпеки та контролю повинні забезпечувати автономну роботу, що є важливим не лише з точки зору виправдання витрат, а й функціональної. Спроби візуально контролювати безліч камер на багатьох об'єктах швидко стають не просто важкими, а й неможливими. Тому важливо автономно передати сигнал і привести в готовність обслуговуючий персонал під час позаштатної ситуації, а не пасивно записувати події або очікувати на реакцію персоналу. Усі тривожні сигнали та звіти можуть бути сформовані та передані відповідному персоналу.
Серія прикладів ілюструє цю концепцію:

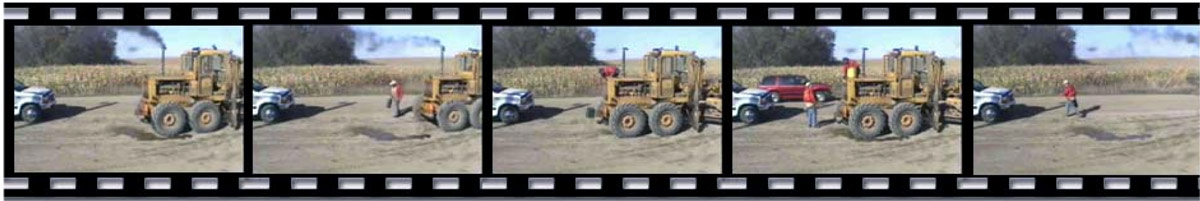

Приклад № 1. Датчик зафіксував рух на стоянці, передав сигнал включення відеокамери. На записі було зафіксовано розлив антифризу від грейдера на гравій автостоянки. Це відео, окрім реєстрації самої події, може бути автоматично направлене персоналу для негайного реагування (фото 7).

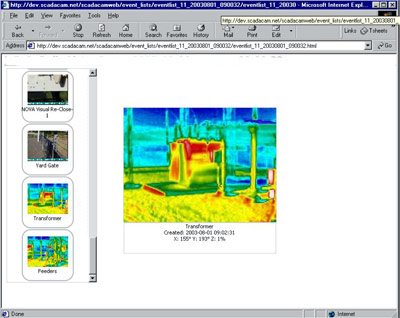

Приклад № 2. Налаштування системи сканування дозволяє один раз на день надсилати електронною поштою відеозвіт про стан об'єкта на пульт керівника (фото 8).
Керівник має можливість переглянути будь-яке зображення, натиснувши на будь-яке із зображень зліва на моніторі та подивитися збільшене зображення (фото 8). Це дозволяє йому, за необхідності, прийняти рішення про терміновий ремонт обладнання, не чекаючи відмови, або проведення візуального огляду об'єкта на місці його розташування.

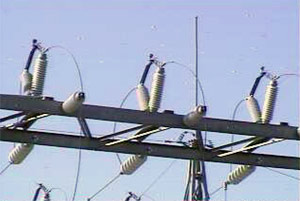

Приклад № 3. Спрацювала сигналізація, що вказує на зниження напруги на підстанції. Камера миттєво фокусується на цьому місці та починає зйомку події. Електронною поштою та на пейджер персоналу автоматично надсилається текст, що повідомляє про стан запобіжників на високій стороні підстанції. Неушкоджені запобіжники (фото 9) вказують на іншу проблему. Надалі персонал, маніпулюючи камерою в режимі реального часу, зможе краще зрозуміти ситуацію.
