Областей застосування в будівлі інфрачервоної тепловізійної камери дуже багато. Діагностика дефектів ізоляції та теплових мостів, контроль за теплоізоляцією перекриття та за справністю електричних установок, перевірка монтажу столярних конструкцій – неповний перелік місць, де можуть знадобитися часті дослідження. Ці діагностики будуть неточними без допомоги камери.
Теплове зображення або термограма дозволяє візуально швидко та ефективно виявити будь-які порушення чи технічні витоки. Нижче наведено приклади різних перевірок, які можна провести за допомогою інфрачервоної камери.
Дефекти ізоляції:

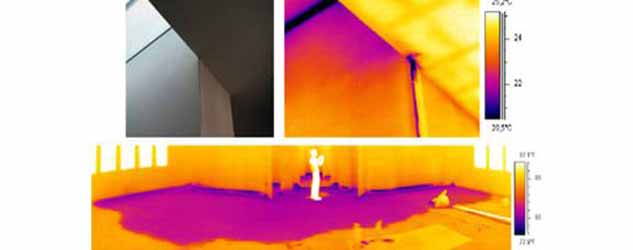

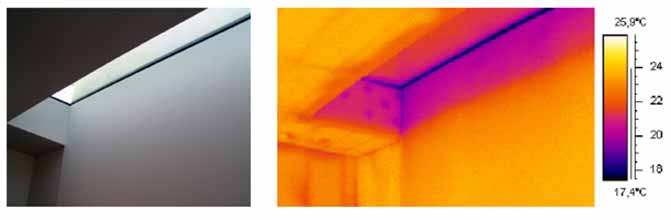

Пошкодження ізоляції у горизонтальній площині призводить до зниження температури вертикальної стіни.

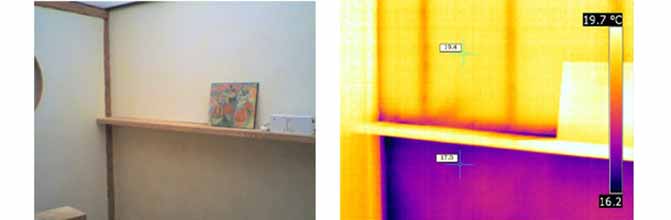

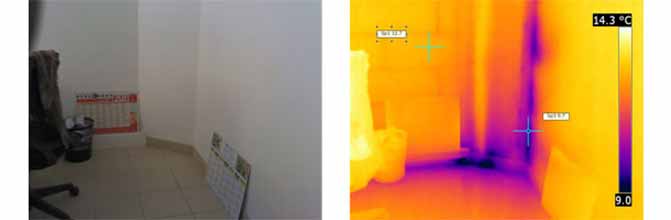

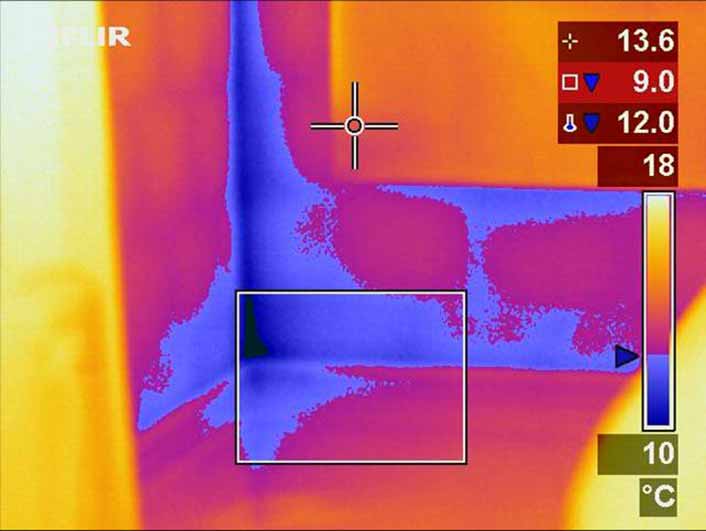

Зношування або повна відсутність ізоляції в нижній частині стін і перегородок, а також під полицями.
Теплові мости:

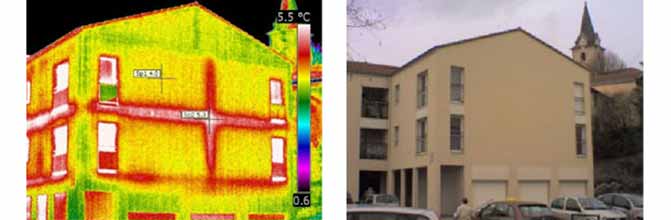

Діагностика фасаду за допомогою інфрачервоної термічної камери показує наявність термічних мостів. Вони розташовані на стику перегородок. Швидше за все, причиною є відсутність ефективності ізоляції панелей розриву теплових з'єднань на будівлі.
Перевірка столярних елементів будівлі:

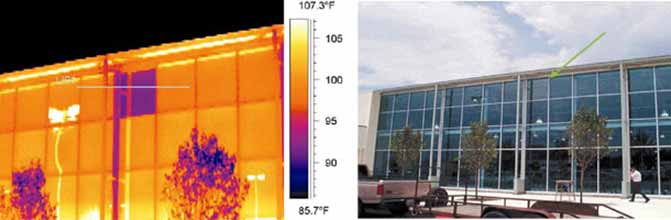

Термографія одного вікна відрізняється. Пропонується кілька гіпотез для перевірки:
- відсутність у шибок посиленого випромінювання;
- Наявність сонячної світловідбиваючої плівки.
Увага, на скляних поверхнях важко інтерпретувати вимірювання, тому вони можуть бути спотворені відображенням.

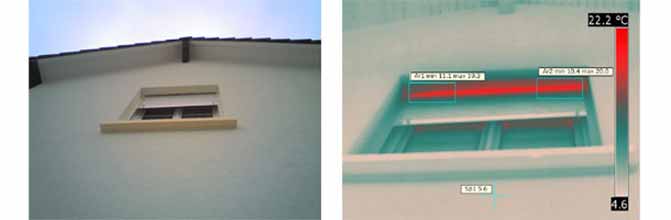

Візуалізація втратою ззовні у місцях кріплення та затворів неізольованих роль-каталож.

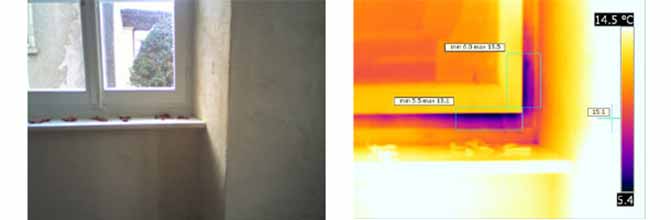

Витік на стиках рами та віконної коробки.

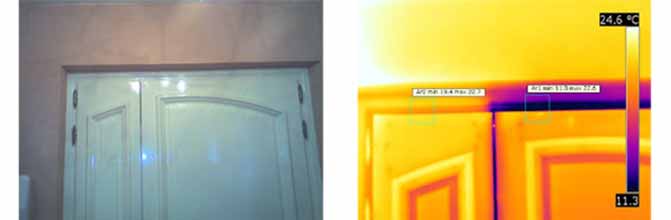

Відсутність герметичності стулок дверей.

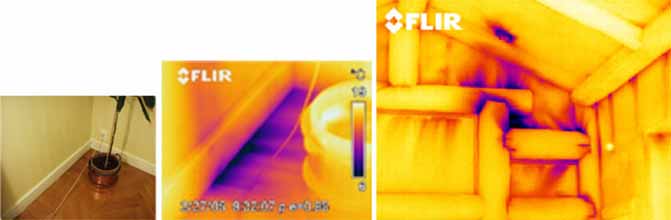

Інфільтрація повітря:
Дефекти ущільнення, виявлені під час проведення повітропіддувного тіста.

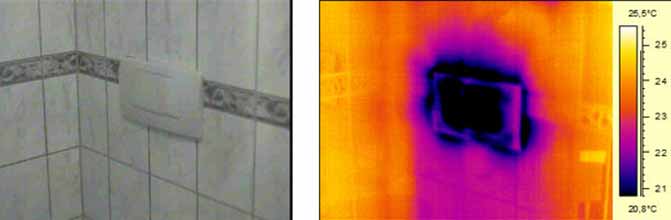

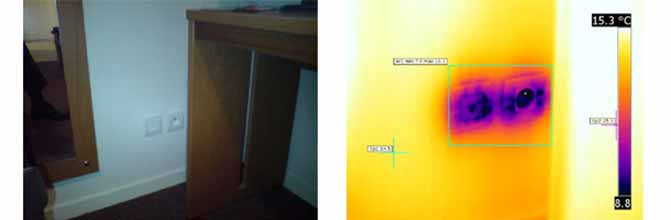

Інфільтрація рівня повітря в зазорах механізмів водопостачання та електричних розетках
Просочування води/пошкодження водопроводу:
Верхнє фото:
Раніше виявлений витік, невидимий неозброєним поглядом.
Нижнє фото:
Перевірка областей, пошкоджених водою, що проводиться на місці. Інфрачервона камера дозволяє здійснити точне розмежування пошкоджених ділянок, а також оптимізувати ремонт.
Виявлення вологи/точок роси:
Деякі камери можуть виявити ділянки, схильні до утворення конденсату. Для підтвердження діагнозу часто буває корисно доповнити термографічний контроль перевірками інших проблемних областей щодо вологості стін та устаткування.

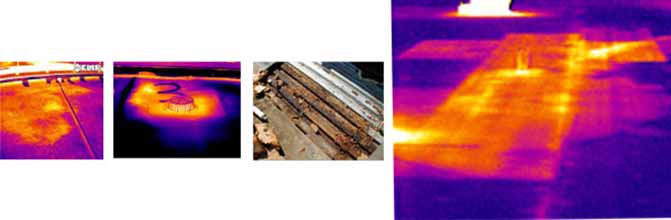

Діагностика плоских покрівель:
За допомогою камери можна легко виявити дефекти герметизації плоских дахів.

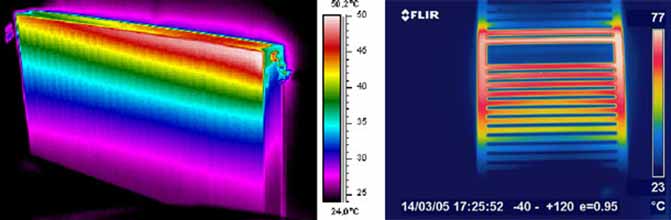

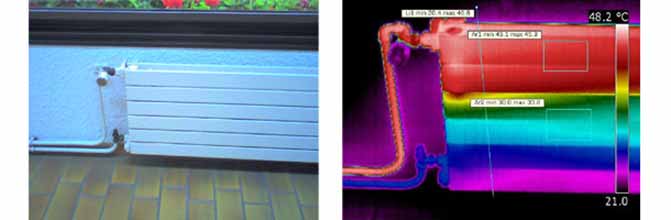

Діагностика теплових випромінювачів:
Швидке виявлення проблем у циркуляції рідини в контурі опалювальної системи: стратифікація тепла, витік кранів, порушення гідравлічних прокладок.

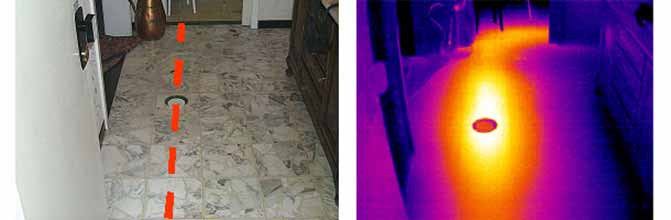

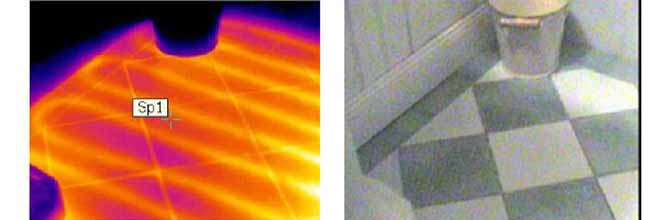

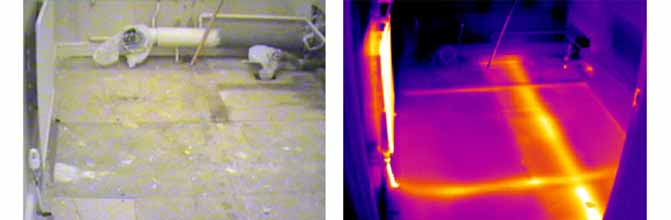

Контроль за прихованою під підлогою опалювальною системою:
Труби опалення та місця з'єднань опалювальної системи, заховані у стінах та перегородках, видно на поверхні за рахунок сканування тепловими камерами. Усі дефекти монтажу, усі заглушки та інші несправності можна знайти без демонтажу та зондування.
Контроль стельового опалення:
Діагностика проводилася в будівлі, після скарги, що проживали на кімнату праворуч. У цій частині кімнати труба недостатня довжина, отже, її теплової потужності недостатньо. У кімнаті зліва, взятої як зразок, проте погана кам'яна кладка.

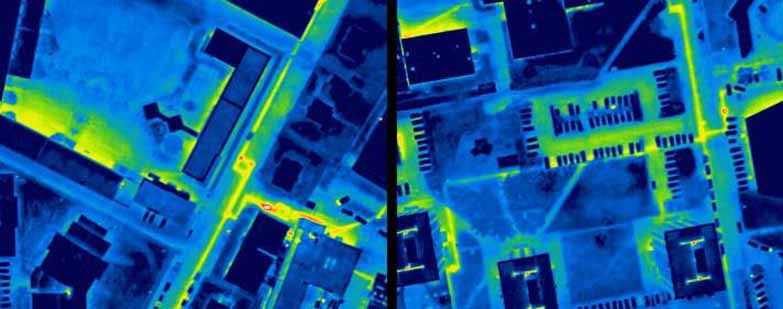

Інспектування міських теплових мереж:
Аеротермографія застосовується у деяких містах для періодичної перевірки систем центрального опалення. Інфрачервоні камери сприяють швидкому виявленню несправностей у підземних системах.
Однак обережно! Це вимагає застосування сучасного обладнання для точного діагностування. Крім того, вимірювання температури буде утруднено через велику відстань і показники можуть змінюватися.
Ось чому аеротермічна діагностика має більше інформативне значення.

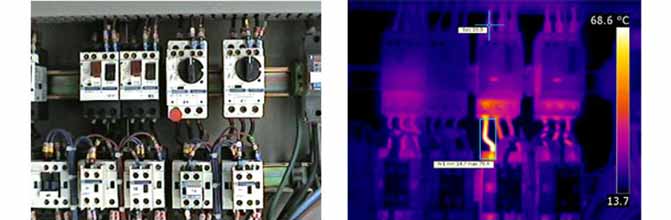

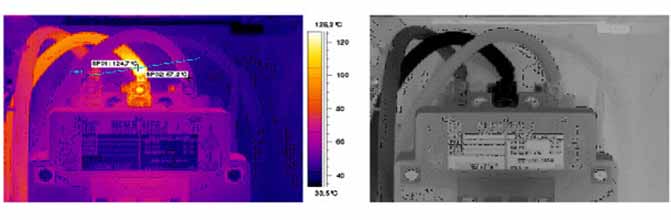

Діагностика монтажу електропроводки:
Термографія за допомогою інфрачервоної камери може визначити ділянку перегріву електричної мережі під напругою. Фахівець-електрик, який виконує перевірку мереж у будівлі, повинен мати достатньо знань для інтерпретування показників зміни температури.

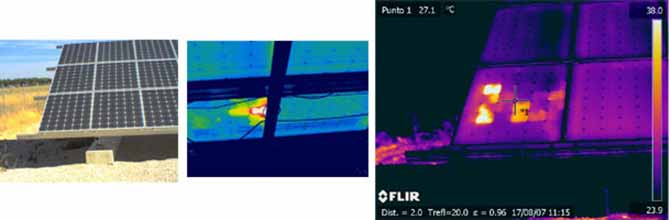

Контроль фотоелементів та панелей сонячних батарей:
Інфрачервона камера показує всі роз'єми фотоелектричних елементів, які піддаються перегріву. Цим полегшується технічне обслуговування та ремонт установок даного типу.
