№1: Термографія – теплові мости та дефекти ізоляції

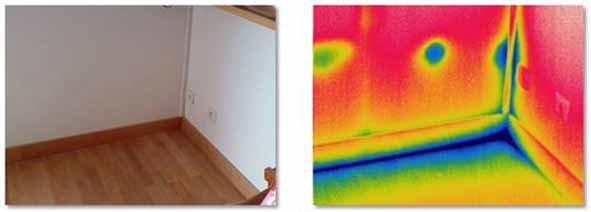

Ось приклад нещодавнього комплексного обстеження внутрішньої ізоляції. Зображення кімнати на першому поверсі. Фотографія зліва дає уявлення про вид стіни, що виходить на вулицю. Зображення праворуч показує той самий вид в інфрачервоному діапазоні. Що на вашу думку означають плями на стіні і сині лінії вздовж плінтуса?
Можливі Інтерпретації: Темно-синя лінія вздовж плінтуса дуже помітна. Вона може вказувати на проблеми теплового мосту та/або відсутність ізоляції стінових панелей. Плями дуже локалізовані і можуть відповідати контакту ізоляційних панелей з клеєм або незначною відсутністю ізоляції. Найбільш ймовірні припущення:
- Ізоляція на стіні ущільнилася клеєм, або це місця розташування швів ізоляційних панелей.
- Відсутність ізоляції у місцях локалізації плям.
№ 2: Термографія та виявлення гнізд комах

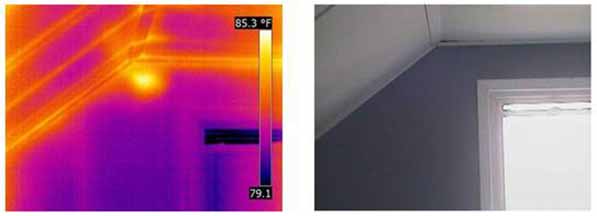

Це фотографія внутрішньої стіни кімнати одноповерхового приватного будинку, зроблена під дахом. Яскрава пляма свідчить про значне підвищення температури поверхні у лівій частині стелі над вікном. Лампи та нагрівальні пристрої на цій точці стіни не відбиваються. Яке може бути пояснення?
Оператор зазначив, що пляма залишається незмінною, з постійною температурою, незалежно від часу доби (примітка: температура на фотографіях відображається у Фаренгейтах). На даній фотографії вона становить 853 F = 296 С). Він припустив присутність гнізда комах. Після просвердління невеликого отвору швидко з'явилися шершні. Після того, як господар будинку протягом декількох днів обробив гніздо інсектицидами (через невеликий отвір усередині та зовні приміщення), оператор зазначив, що пляма на термограмі повністю зникла.

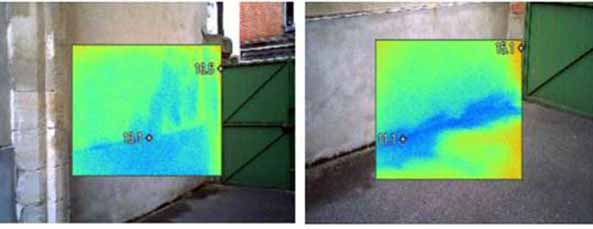

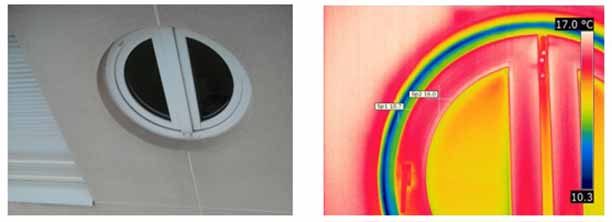

Картина наочно представляє проріз із двома стулками на зовнішній стороні фасаду. На інфрачервоній фотографії теж отвір із середини будівлі. На відкритій частині інтер'єру будівлі встановилася температура 16 ° С. На поєднанні з кам'яною кладкою температура падає до 10,7 ° С (синьо-зелений колір на фото). Що може бути причиною?
Основні припущення:
Це може бути пов'язано з порушенням герметичності або кладки (поганий зв'язок між кладкою та столярним виробом). В результаті повітряний потік охолоджує віконну коробку. Однак зміна температури є дуже різкою (чітке поділ кольорів). У цьому випадку витік повітря малоймовірний, оскільки тоді перехід з одного температурного режиму в інший був би поступовий. Швидше за все, причина у слабкій ізоляції рами. У зв'язку з чим, з'явилося явище конвекції-теплопровідності, розташованої на вузькій ділянці навколо отвору. зі склопластику, зроблена інфрачервоною камерою взимку. Темно-синій колір термограми у верхній частині сховища вказує на температуру, яка нижча, ніж у основи (на фото виділяється червоним кольором).

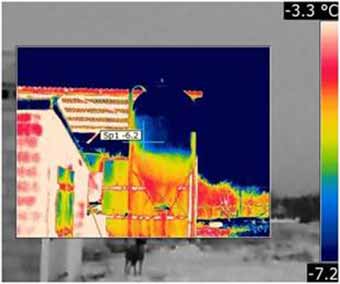

Здається, більш чітке розмежування квітів знаходиться посередині силосного сховища. Імовірно температура поверхні нижньої половини вище, ніж температура верхньої половини. Може бути різниця пов'язана з наявністю зерна всередині сховища? у цьому випадку наявність жовто-червоної термограми може вказувати на рівень зерна у сховищі. Однак після перевірки виявилося, що сховище порожнє. Насправді воно складається з трьох частин, зварених разом – верхнього склепіння (купола), циліндра та перевернутого конуса. Жовто-червона зона відповідає конусу до шва з циліндром. Нагадаємо, що сховище зі скловолокна. Воно добре відбиває температуру довкілля. Купол на термограмі виділився холодним темно-синім кольором (фото зроблено в зимовий час), а циліндр відбиває довкілля як вертикальний фасад. Перевернутий конус нижньої частини сховища, своєю чергою, відбиває землю. А земля тепліша за повітря. Саме тому термограма в нижній частині сховища показує вищу температуру.
№ 5: Тест на інфільтрометрію
…(він також називається тест на герметичність). Під час тесту повітря подається під. тиском у кімнату, а інфрачервона камера показує наявність фіолетового пір'я навколо вікна (ліворуч), розетки та перемикачі (праворуч). Це пір'я свідчить про те. , Що повітря виходить навколо конструкції, охолоджуючи поверхню стіни – перепад температур визначається за допомогою тепловізора. Вони відповідають про проходження повітря через дефекти з'єднання.
Таким чином, за допомогою інфрачервоної термографії можна виявити проблеми ізоляції, наприклад вікна. Камера також може виявити проблему витоку через дефекти цегляної кладки. Коли різниця температур при витоку помітна, то камера здатна виявити це і показати картину. Аномалії, такі, як витік, вологість, зони конденсату або цвілі, мікротріщини під облицюванням … всі проблеми, що стосуються будівлі, можуть бути виявлені та розкриті за допомогою камери. каміння»

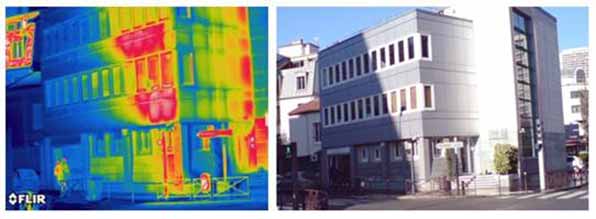

Одна із труднощів застосування інфрачервоної камери – аналіз контексту, який проводить оператор. Нижче показані фотографії будівлі в реальному та інфрачервоному зображенні. На тепловому зображенні ліворуч показано більш високу температуру поверхні навколо вікна на розі першого поверху (рівно червоний колір). Ця різниця температур свідчить про втрату тепла навколо вікон.
Насправді це нічого не означає. На фото справа видно, що будівля частково залита сонцем. Це свідчить, що частина фасаду значно нагрілася. Таким чином, червоні плями на термографії – не аномалія, а частини стіни, що нагрілися. Однак, після заходу сонця (наприклад у разі хмарності) фасад, як і раніше, продовжуватиме випромінювати тепло ще деякий час. У цьому випадку теплові зображення можуть бути неправильно тлумачені. пінопластом. Праве зображення докладно показує деталі, взяті тепловою камерою внизу стіни, ліворуч від полиці (дивіться на лівій фотографії). Камера збільшує внизу плінтус в інфрачервоному зображенні.
На термограмі плінтус виразно виділяється блакитним кольором у порівнянні з жовтими стінами. Це свідчить про його низьку температуру. Крапки синього кольору спостерігаються по всій довжині плінтуса.
Насправді, ймовірно, ці сині точки матеріалізуються з металевими точками кріплення натягнутого матеріалу до стіни. Насправді плінтус кріпиться по краю гобелена. У результаті, гобелен грає роль утеплювача стіни. Її температура відрізняється від температури поверхні плінтуса. Плінтус створює тепловий міст паралельно з комфортом, який створює покриття стін. Таким чином, наявність гобеленового покриття на стінах дозволяє створити рівномірну теплоізоляцію. Відчуття холодних стін зникають (або зменшуються), сприяючи поліпшенню теплового комфорту жителів. усередині житлового приміщення. На термограмі чітко видно над рамою синю пляму, що вказує на охолодження стіни на рівні решітки вентиляції.
Насправді, це повітря, що надходить, більш холодне, яке викликає це охолодження. Але будьте обережні! Камера не бачить холодного повітря, вона лише вимірює перепад температур стіни, охолодженої повітрям. Ці зміни є ознакою гарної вентиляції, яка викликана великим припливом повітря в результаті роботи автоматично контрольованої вентиляції. Хоча зниження температури може супроводжуватися значною втратою тепла, насправді термографія відображає функціонування вентиляційної системи, яка необхідна для забезпечення гарної якості повітря в приміщенні.
№ 9: Термографія та інфільтрація
Наступні фотографії показують зовнішню стіну будівлі з дефектом внутрішнього оздоблення: пошкодження облицювання та висока вологість досягли середніх пропорцій. Нижні термограми, взяті зовні, дозволяють в обох випадках візуалізувати дві зони: здорова зона жовто-зеленого кольору і порушена зона блакитного кольору.
Після огляду стало зрозуміло, що тріщини викликали порушення зовнішньої теплової ізоляції (зовнішня ізоляція і штукатурка знаходилися в контакті із землею і накопичували воду)
№ 10 Термографія та стан навколишнього середовища

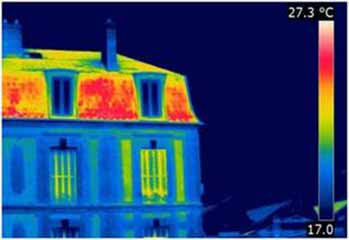

Нижня термограма показує дах будівлі з великими ділянками червоного кольору. Це ясно вказує, що температура поверхні у цих місцях значно вища, ніж у решті будівлі. Із цього можна зробити висновок, що відбувається велика втрата тепла?
Без точної вказівки часу, коли було зроблено термограма, висновок зробити неможливо. В результаті тривалість часу, коли робилася термографія, може призвести до помилок. Справді, якщо будинок перед виміром протягом кількох годин піддавалося сонячному опроміненню, термограма фактично відображатиме реституцію сонячної енергії, накопиченої за кілька попередніх годин.
