У той час як автоматичний режим (AUTO) може бути дуже зручним у багатьох ситуаціях, термографіст досить швидко дізнається, що налаштування в ручному режимі (MANUAL) також важливе або для отримання кращого зображення, або для розуміння того, що він бачить.

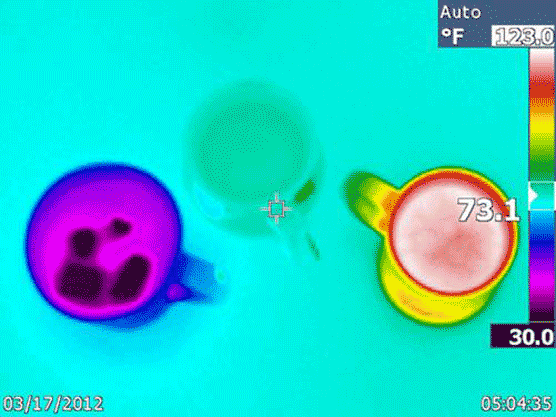

Налаштування в режимі AUTO слід використовувати для отримання чорнового зображення. Проблема полягає в тому, що за наявності великого розкиду температур – у даному випадку, від холодного до гарячого – кожна окрема чашка має дуже мало деталей.
Як працює MANUAL?
Хоча для ручного налаштування потрібно більше натискань на кнопки, саме використання ручного налаштування не становить складності. Навчитися користуватись нею, не замислюючись, можна досить швидко. Поточний режим відображається у верхньому правому куті екрана тепловізора.
Багато моделей тепловізорів Fluke мають непогану можливість, присвоєну кнопці F1. Утримування цієї кнопки протягом кількох секунд перемикає режими AUTO і MANUAL. Можна також швидко перейти в режим MANUAL, натиснувши кнопку F2, і вибравши з меню потрібний режим. Переключившись у режим MANUAL, достатньо знову натиснути кнопку F2, щоб вибрати між установками LEVEL(рівень) або SPAN (діапазон), а потім - між INCREASE (збільшити) або DECREASE (зменшити).
Як показує практика, найбільш корисно і спочатку налаштувати діапазон, а чи не рівень.
Коли краще використовувати режим MANUAL?
- Режим MANUAL використовується тоді, коли відомо, що потрібний дуже вузький температурний діапазон. Наприклад, якщо необхідно відстежити місце нагрівання в електричному устаткуванні, потрібно встановити SPAN (діапазон) на мінімум, потім збільшувати LEVEL (рівень) доти, поки в зображенні не залишиться тільки невелика видима область.
- Якщо заздалегідь відомо про те, якою має бути різниця температур, наприклад, між ізольованою та неізольованою ділянкою, то можна встановити SPAN (діапазон) на цю різницю, та налаштувати LEVEL (рівень) на температуру ізольованої стіни. Тоді неізольовані ділянки будуть видно або теплішими, або холоднішими, залежно від напрямку передачі тепла.
- При вивченні ситуації, в якій температури змінюються (наприклад, коли пара циркулює в паровій пастці), і необхідно точно визначити, коли температура досягає певного рівня, можна зафіксувати і SPAN (діапазон) та LEVEL (рівень) вручну, і спостерігати об'єкт чи процес , доки не буде досягнуто необхідної температури.
- Якщо в полі зору є сторонні об'єкти, які призводять до невдалої роботи режиму AUTO, то ручне налаштування може допомогти в отриманні зображення у тому вигляді, в якому хотілося б.

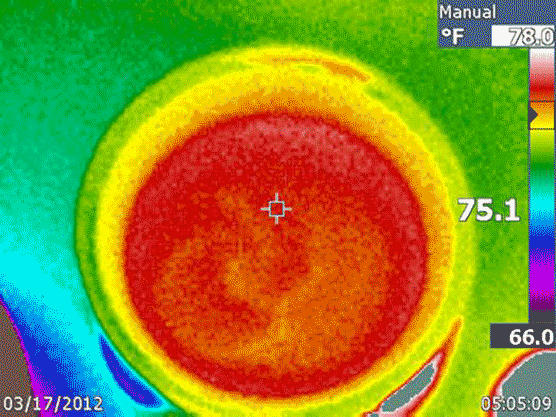

При використанні режиму MANUAL можна налаштувати SPAN (діапазон) досить вузьким, а LEVEL (рівень) відповідно до кожної окремої чашки. У результаті кожна чашка буде видно з великою кількістю деталей.
Які обмеження має режим MANUAL?
Використання режиму MANUAL потребує більше часу, ніж режим AUTO. Термографіст швидко втомиться від натискання більшої кількості кнопок, виконуючи ту саму роботу! Також можливі ситуації, коли налаштування зображення для кращого розуміння того, що видно в тепловізорі, призводить до того, що зображення гірше сприйматиметься не фахівцем. У таких випадках можуть знадобитися два зображення. Одне, налаштоване вручну, показує, у чому проблема. Друге зображення, налаштоване ширше, або автоматично, або вручну, показуватиме проблему у загальному контексті.

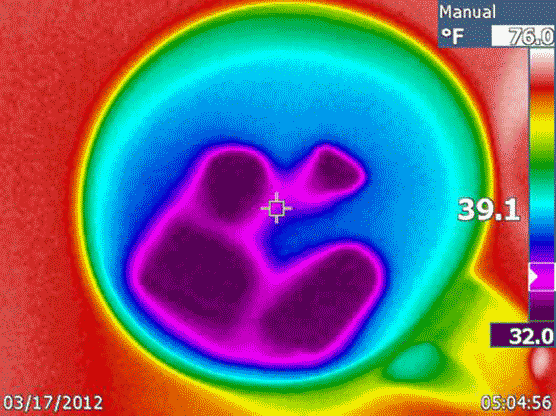

Для цієї чашки SPAN (діапазон) та LEVEL (рівень) налаштовані вручну.
Як успішно використовувати режим MANUAL?
Усі термографісти повинні освоїти використання налаштувань вручну, або вони пропускатимуть важливі дані. Немає способу обійти це. Але для цього потрібна практика. Цікаво, але в міру накопичення досвіду, з'ясовується, що найкращі налаштування в ручному режимі часто дуже схожі на те, що можна отримати в автоматичному режимі при наближенні близько до об'єкта інспекції, коли з поля зору зникають сторонні предмети. Необхідно пам'ятати, що якщо налаштування в режимі MANUAL не дають ефекту, слід перейти в режим AUTO, щоб подивитися, що відбувається, або закачати зображення в Smartview, і вже там оптимізувати налаштування.

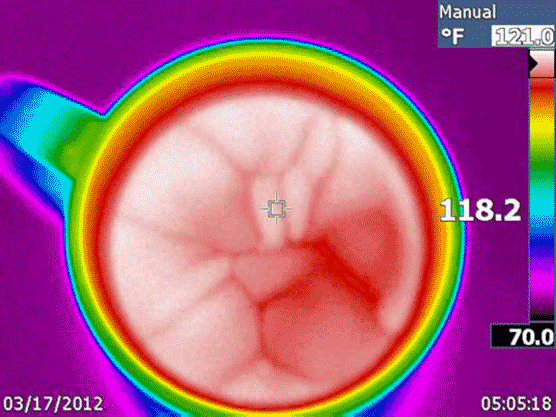

Для цієї чашки SPAN (діапазон) та LEVEL (рівень) налаштовані вручну.
