ПРИКЛАДИ ШАБЛОНІВ СТОРІНОК ЗВІТУ ПРО РЕЗУЛЬТАТИ ДІАГНОСТИКИ
1. Титульна сторінка.
(логотип енергопідприємства) | (Назва енергопідприємства) | |
| СТВЕРДЖУЮ: | {назва підрозділу, до складу якого входить ПТКД) |
| (Підпис) | (ПІБ) |
Технічний звіт № про результати термографічної діагностики електрообладнання та контактних з'єднань | ||
Дата виконання обстеження: " " | 2016 р. | |
Начальник ВВЛ (підпис) | {ПІБ) | |
Начальник ПТКД (підпис) | [ПІБ) | |
Термографіст (підпис) | {ПІБ) | |
2. Сторінка з переліком термінів і скорочень, що використовуються у звіті.
Перелік термінів та скорочень, що використовуються у звіті.
Дистанція | Відстань між поверхнею об'єкта та об'єктивом тепловізора під час зйомки |
Завантаження по фазах | Відношення величини виміряного струму відповідної фази об'єкта до його номінального струму у відсотках |
Надмірна температура (дТ) | Перевищення виміряної температури контактних з'єднань (контактів) над температурою аналогічних контактних з'єднань інших фаз (фази з найменшою температурою), що знаходяться в однакових умовах |
Виміряні токн ф. А, В, С КІ | Струми режиму, що протікають по фазах А, В, С об'єкта під час зйомки термограми |
Коефіцієнт дефектності (Кд) | Відношення виміряного перевищення температури контактних з'єднань (контактів) до перевищення температури, виміряної на ділянці дроту (шини), що віддаляється від контактних з'єднань на відстані не менше 1м |
Ном. навантаження | Номінальна повна паспортна потужність (для силових електричних збірок та фідерів - сума повних паспортних потужностей усіх споживачів, які живляться від них) |
Ном. напруга | Паспортна величина лінійної напруги об'єкта |
Область | Ділянка термограми, обмежена замкненою кривою (зазвичай це прямокутник або коло, їх розміри та положення оператор може змінювати). Служить для детальнішого аналізу окремих ділянок термограми |
Об'єкт | Силове електричне складання, трансформатор, електричний апарат, кінцева муфта фідера і т.п., що містять електрообладнання та/або контактні з'єднання та контакти, що підлягають обстеженню |
Перевищення температури (ДП) | Різниця між виміряною температурою контактних з'єднань та температурою навколишнього повітря |
Прогнозовані температури при номінальному або 50% завантаженні | Розрахункові температури, перевищення температур і надлишкові температури контактних з'єднань, контактів і струмопровідних частин фаз при роботі об'єкта з номінальною (100%-ою) або навантаженням, що дорівнює половині номінальної (50%-й) при тривалому режимі роботи |
Зйомка | Процес обстеження об'єкта за допомогою тепловізора з метою визначення теплового стану об'єкта, а також елементів його конструкції |
Тепловізор | Оптико-електронний прилад дозволяє візуалізувати теплове поле (розподіл температур) на поверхні об'єкта без прямого контакту з ним. Дозволяє здійснювати запам'ятовування термограми для подальшої обробки на персональному комп'ютері |
Термограма | Картина теплового поля об'єкта, відображена на папері або в електронних засобах відображення інформації |
Тмакс. | Максимальна температура, зафіксована у межах виділеної області або на лінії профілю в градусах Цельсія |
Токр. | Температура навколишнього повітря в районі об'єкта на момент зйомки термограми |
Електричні параметри об'єкту | Номінальні, а також виміряні в момент зйомки значення потужності, напруги та фазних струмів об'єкта діагностики. Вони необхідні для обчислення прогнозованих температур при 100% (номінальному) електричному навантаженні об'єкта |
3. Сторінка з рекомендаціями щодо інтерпретації та аналізу термограм.
Рекомендації щодо інтерпретації та аналізу термограм.
- Уважно розгляньте термограму об'єкта. Ви побачите, що його контури і навіть дрібні деталі легко розпізнаються, тому що тепловізор має високу просторову та температурну роздільну здатність.
- Праворуч від термограми Ви бачите палітру кольорів, яка служить для візуалізації температурного поля об'єкта. Розглядаючи цю палітру та шкалу температур (праворуч від неї), Ви можете з досить високою точністю (5-10% від верхньої межі температурної шкали) оцінити температуру в будь-якій точці термограми. Після невеликого тренування Ви легко навчитеся бачити об'єкт в інфрачервоному спектрі та оцінювати температурні поля. Кольорові палітра побудована те щоб кольори, суб'єктивно сприйняті людським оком як " теплі " , перебували у верхній частині палітри, а більш " холодні " -- нижній її частини.
- Для точного вимірювання температури в окремих точках термограми служить точковий вимірювач у вигляді перехрестя з цифрами значення температури біля нього.
- Для детальнішого аналізу будь-якої ділянки термограми служить інструментальний засіб "Область". Використовуються області 2-х конфігурацій: прямокутник і коло, їх розміри та положення на термограмі у процесі створення звіту можна довільно змінювати. Максимальні температури областей автоматично виводяться на термограмі поряд із областю.
- На сторінках звіту Ви також знайдете назву та місце розташування об'єкта діагностики, його параметри та коментар, що містить додаткову інформацію про термограму та/або об'єкт діагностики.
- На деяких термограмах окремі інструментальні засоби можуть бути відсутні через їх непотрібність, внаслідок чого деякі графи таблиць результатів будуть порожніми.
- Якщо Вас не задовольняє кількість та розстановка на термограмі точкових вимірювачів температури, областей, а також будь-які інші параметри звіту, зверніться до його творця, він легко та швидко виконає усі Ваші побажання.
- Класифікація дефектів контактних з'єднань проводиться на підставі наведеної нижче таблиці, що зв'язує ступінь нагріву, характеристику дефекту і термін його усунення.
Клас | Критерії оцінки температурного стану контактів та контактних з'єднань | Рекомендовані | |||||
Контакти електричних апаратів та болтові контактні з'єднання | Опресовані контактні з'єднання | ||||||
] Нзм.=(0,3-0,5) 1 ном. | I змін.=(0,5-1,0) 1 ном. | I змін.=(0,3-1,0) 1 ном. | |||||
надмірна температура, °С | Коефіцієнт | темпера | перевищення | надмірна температура, °С | Коефіцієнт | ||
1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
Дефект у початковій стадії розвитку | 5-10 | <1,2 | менше значень, наведених у НД4 (критерії оцінки - по стовпцю б) | 5-10 | 5-10 | < 1,2 | Усунути при плановому виведенні на ремонт, але з пізніше, як за 6 міс. |
Розвинув | 10-30 | 1,2-1,5 | від 10 до значень, наведених у НД4 (критерії оцінки - за стовпцем 6) | 10-30 | 1,2-1,5 | Виконувати прискорений контроль 1 раз на місяць. При зростанні температури усунути при першій можливості, але не пізніше початку ОЗМ. У разі виявлення такого дефекту в період ОЗМ – усунути за аварійною заявкою | |
Аварійний | >30 | >1,5 | більше значень, наведених у НД4 | >30 | >1,5 | Усунути за аварійною заявкою | |
Примітки:
- У порівнянні з наведеними в таблиці критеріями для контактів електричних апаратів і болтових контактних з'єднань, що стосуються температур і перевищень температур (стовпці 4 і 5) підлягають вимірювані значення останніх, перераховані до номінального струму.
- Порівняно з наведеними в таблиці критеріями, для контактів електричних апаратів і болтових контактних з'єднань, що стосуються надлишкових температур (стовпці 2 і 3), а також для опресованих контактних з'єднань (стовпці 6 і 7) підлягають вимірювані значення останніх, перераховані до половини номінального.
- З досвіду експлуатації відомо, що дефекти зварних контактних з'єднань, надмірна температура яких більша за 5°С, вважаються небезпечними і їх можна класифікувати як аварійні.
- НД - нормативні документи (ДКД, ГОСТи тощо).
Робочі сторінки

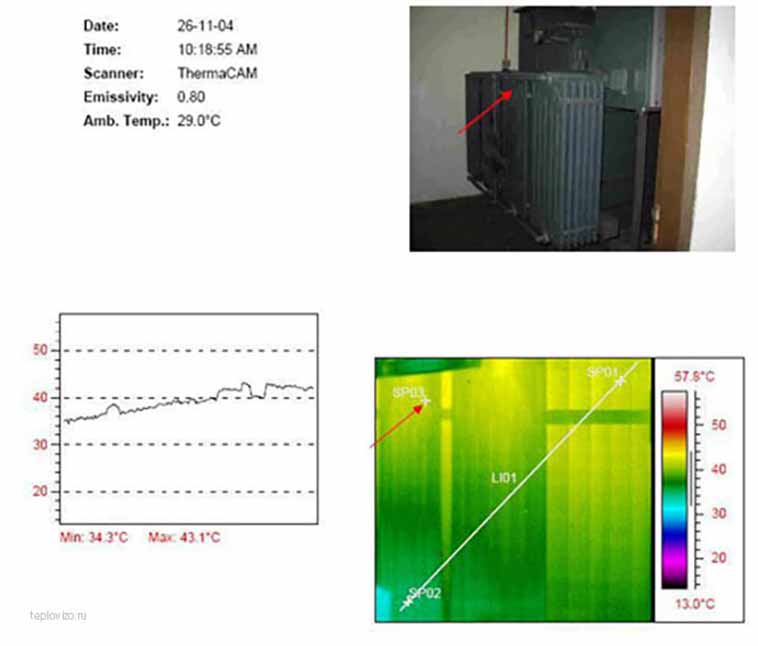

4. Робоча сторінка (варіанти для болтових контактних з'єднань та контактів електричних апаратів із струмами через них при діагностиці, рівними (0,3-0,5)*1 ном., а також зварних та опресованих контактних з'єднань та струмами через них, рівними ( 0,3-1,0) * 1 ном.).
5. Робоча сторінка (варіанти для болтових контактних з'єднань та контактів електричних апаратів та струмами через них при діагностиці, рівними (0,5-1,0)*1 ном.).
6. Робоча сторінка (варіанти №№ 1 та 2 для електроустаткування).
7. Робоча сторінка (варіанти № 3 і 4 для електроустаткування).
Перелік електрообладнання (приєднань), вимкнених на момент обстеження:
Вид електрообладнання, контактних з'єднань, струмопровідної частини | Місце розташування (№ приміщення, позначка, № опори тощо) | Оперативне | Оперативне найменування секції складання осередку (поля) | Оперативне |
Система шин | - | ОРУ-330 | поля 1-4 | всі приєднання |
Розрядник | - | ОРУ-110 | осередок 8 | РВС-110-1С |
Трансформатор | майданчик 1АТ, 2АТ | ОРУ-330 | - | 1 АТ |
Секція 0,4 кВ | відм. +1,1; п. 123/3 | КРУ-6 кВ ПС | 2ННА | осередки 23-31 |
Список дефектів, виявлених під час діагностики:
Місце розі кладення | Найме | Опера | Опис | Фаза | Т, | Перевищення. темп. °С | Хати | Коеф. | Клас | Рекомендований термін усунення |
Блок 1 | секція | Ф-1 | болтове приєднання кабелю | А | 78 | 47 | - | - | Розвинутий | Прискорений контроль 1 міс. |
Блок 1 | секція | Ф-1 | болтове приєднання кабелю | У | 23 | 8 | - | - | Початкова | При |
Блок 3 | секція | ОЗУ-8 | нижній | А | 107 | 82 | - | - | Аварій | за |
2СШ | ОРУ-110 | В-2СШ | Опресоване з'єднання спуску до верхнього виводу ТТ | З | 123 | - | 68 | 3,21 | Аварій | за |
Секція 1 | ОРУ-330 | РВМК- | 2-й основний елемент від дроту холодніший за інших на 4°С | У | - | - | - | - | - | Виконати випробування та прийняти рішення на протязі. 7 днів |
2СШ | ОРУ-ПО | В-110-1АТ | Нагрівання торця модуля вимикача | А | - | - | 5 | - | - | 30 днів |
Підсумкові дані:
Контакти та контактні з'єднання: | |
Клас дефекту | Кількість |
початкова стадія | 1 |
Дефект, що розвинувся | 1 |
Аварійний дефект | 2 |
Всього: | 4 |
Електроустаткування: | |
Розрядники | 1 |
Повітряні вимикачі | 1 |
Всього: | 2 |
Разом: | 6 |
Обстеження виконане тепловізором типу зав. №
