КОНТРОЛЬНЫЕ ЗАДАНИЯ

При выполнении контрольного задания необходимо:
I. Ответы на вопросы излагать чётко и исчерпывающе, давать поясняющие схемы, чертежи (эскизы), таблицы, графики, использовать бланки нарядов к переключений.
2. Вычерчивать схемы, эскизы, планировки, конструкции и т.п. с помощью линейки с соблюдением установленных ЕСКД изображений элементов схем.
3. Строить графики на миллиметровой бумаге с соблюдением масштабов; размерности обозначать с соблюдением ГОСТа.
4. Все однотипные расчеты в задачах сводить в таблицы, текстом давать расчётные формулы и расчёты для характерных точек. Отдельные расчетные действия сопровождать сжатыми, чёткими пояснениями.
5. Выполнять задания (кроме графической части) обязательно чернилами, четким почерком, оставляя, справа поля шириной 2...3 см.
6. На титульном листе задания указать фамилию, имя, отчество, учебный шифр, специальность и номер группы.
Выбор варианта контрольного задания
Контрольное задание состоит из трёх контрольных вопросов и двух задач. Номер варианта контрольных вопросов выбирается по последней цифре шифра студента: цифра I - вариант I; цифра 2 - вариант 2, ...., цифра 0 - вариант 10 в следующем порядке:

Выбор варианта задачи № I и варианта задачи №2 производится по двум последним цифрам шифра студента.

Варианты вопроса 1

1.1. 0смотр опор ВЛ перед монтажом, способы подъёма и установки опор.
1.2. Отбраковка и испытание изоляторов, сборка гирлянд, количество изоляторов в гирлянде, испытание изоляторов на действующей ВЛ
1.3. Определение величины натяжения и стрелы провеса проводов. Монтажные таблицы (графики)
1.4. Механические нагрузки на провода и опоры ВЛ.
1.5. Документация на приемку ВЛ в эксплуатацию, объём приемосдаточных испытаний ВЛ после монтажа.
1.6. Выбор марки кабеля по условиям прокладки.
1.7. Защита от коррозии металлических оболочек кабелей, прокладываемых в земле.
1.8. Подводная прокладка кабелей, прокладка по мостам.
1.9. Определение характера повреждения кабеля и выбор метода отыскания места повреждения.
1.10. Испытания кабелей после монтажа и капитального ремонта.

Варианты вопроса 2

2..1. Монтаж разъединителей, короткозамыкателей, отделителей. Испытания после монтажа.
2.2. Испытания масляных выключателей после монтажа.
2.3.Требования ПУЭ к сооружению и монтажу открытых распределительных устройств.
2.4. Требования к вооружению и монтажу открытых распределительных устройств.
2.5. Монтаж оборудования комплектных РУ. Испытания после монтажа.
2.6.Монтаж оборудования комплектных трансформаторных подстанций. Испытания после монтажа, уход при эксплуатации.
2.7.Монтаж бетонных реакторов, габаритные расстояния. Сушка реакторов, контроль сушки.
2.8.Монтаж токопроводов напряжением 10...35 кВ. Испытания при сдаче в эксплуатацию.
2.9.Монтаж магистральных и распределительных шинопроводов. Проверка, испытания после монтажа.
2.10. Эксплуатация комплектных трансформаторных подстанций.

Варианта вопроса 3

3.1. Методы определения основных характеристик изоляции трансформатора.
3.2. Сушка трансформаторов методом индукционных потерь в стали бака. Сушка под вакуумом.
3.3.Оценка возможности включения без сушки трансформаторов, транспортируемых без масла.
3.4.Оценка возможности включения без сушки трансформаторов, транспортируемых со снятыми навесными узлами, но залитых маслом.
3.5.Оценка возможности включения без сушки трансформаторов, транспортируемых полностью собранными и залитыми маслом.
3.6.Монтаж силовых трансформаторов на ОРУ главной понизительной подстанции.
3.7. Технология заливки и доливки баков трансформаторов маслом.
3.8. Требования к транспортировке и хранению силовых трансформаторов. Ревизия трансформаторов с подъёмом выемной части.
3.9. Монтаж и эксплуатация заземляющих дугогасящих реакторов. Испытания после монтажа.
3.10. Испытания трансформаторов перед включением в работу.

Варианты задачи № I

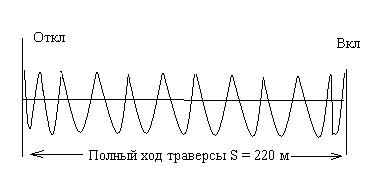

Варианты с 00 по 10. На рис.I    дана виброграмма выключения выключателя
ВН-35. Посчитать и построить график скорости V движения траверсы в функции перемещения  S . Результаты определения ΔS , V свести в таблицу.


Рисунок 1

Рисунок 2                                                                   Рисунок 3

Варианты с II по 15. Сопротивление межвитковой изоляции реактора РБАС составило I МОм при температуре 20°С. Определить, требуется ли сушка реактора. Дать принципиальную схему измерения этой изоляции.
Варианты с 1С по 20. Составить программу испытаний бетонных реакторов 10 кВ внутренней установки. Расположение фаз реакторов выполнено по вертикали (4, рис.3.14). Указать аппаратуру для испытаний.
Варианты с 21 по 24. Составить программу испытаний конденсатора КМ2-0,38-75. Привести схемы, испытаний, указать используемые приборы [I, с.125].

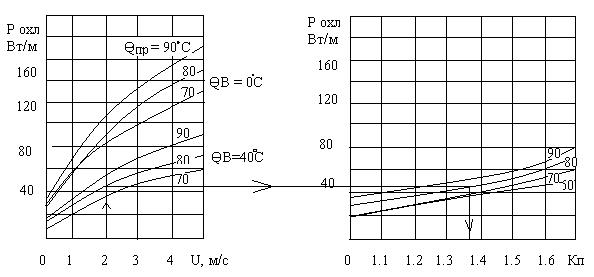

Варианты с 25 по 45. Пользуясь номограммами рис.2, рис.3, определить возможную перегрузку (в амперах) проводов воздушной линии электропередачи [5, с.43, 44]. Условия эксплуатации и марка провода линии заданы в таблице.


Последовательность определения кратности допустимой перегрузки Кп показана на номограммах.
Варианты с 46 по 54. Рассчитать мощность Р (кВт) нагрева и данные ( S , кв.мм; N- число витков) намагничивающей обмотки для сушки силового трансформатора методом индукционных потерь. Расчёт выполнить для трансформатора главной подстанции из курсового проекта по электроснабжению. Привести схему подключения намагничивающей обмотки к фазам питающей сети, определить cosφ [4, с.47].
Варианты с 55 по 64. По данным протокола заводских испытаний трансформатора   R6о'' = 450 МОм при температуре   θ=60°С. Привести эти данные к температуре при монтаже 20°С [2, с.77, 141].
Варианты с 65 по 74. По данным протокола заводских испытаний трансформатора   tgδ1 = 8,1% при температуре 60°С.Привести эти данные к температуре при монтаже 20°С [2, с.77, 142].
Варианты с 75 по 90. Составить перечень работ в электроустановках до 1000 В Вашего предприятия (организации, цеха, отдела), которые могут производиться электротехническим персоналом в порядке текущей эксплуатации [2]. Перечень составить в форме распоряжения главного энергетика.
Варианты и 90 по 95. Кабели марки ААБ 3х95 кв.мм в количестве 50 штук проложены в туннеле, ток нагрузки равен 100 А. Указать величину тепловыделения, приходящегося на I м туннеля.
Варианты с 95 по 99. Тепловая мощность, выделяемая кабелями АПсПБ 3х95 кв.мм (на I км длины прокладки) составляет 50 кВт, средняя величина тока нагрузки равна 100А. Определить способ прокладки.

Варианты задачи №2
Требуется на основе схемы (рис.4) составить наряд либо заполнить бланк переключений в соответствии с заданием. Обе секции шин и трансформаторы находятся в работе, секционный выключатель отключен.

Разъединители с обеих сторон секционного выключателя в нормальной схеме включены. В работе оба трансформатора собственных нужд (ТСН), секционный автомат QF3 нормально отключен.

Рис.4

ЛИТЕРАТУРА

1. Правила устройства электроустановок (ПУЭ).-М.: Энергоатомиздат, 1986,- 648 с.
2. Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей (ПТЭ и ПТБ).-
4-е изд.-М.: Энергоатомиздат, 1986.- 392 с.
3. СНиП-111-33-76. Производство и приемка работ. Электротехнические устройства.- М.: Стройиздат, 1977.- 219 с.
4. Князевский Б.А., Трунковский Л.Е. Монтаж и эксплуатация промышленных электроустановок.- М: Высшая школа, 1984.- Т75 с.
5. Федоров А.А., Попов Ю.П. Эксплуатация электрооборудования промышленных предприятий. -М.: Энергоатомиздат, 1986.- 280 с.
6. Проектирование кабельных сетей и проводок /Анастасиев П.И., Бранзбург Е.З., Коляда А.В. и др.- М.: Энергия, 1980.-384 с.
7. Забокрицкий Е.И., Холодовский Б.А., Митченко А.И. Справочник по наладке электроустановок и электроавтоматики.- Киев, Наукова думка, 1985.- 702 с.
8. Киншт Н.В., Герасимова Г.Н., Кац М.А. Диагностика электрических цепей.- М.: Энергоатомиздат, 1983.- 192 с.
7. ГОСТ11677-85. Трансформаторы силовые. Общие технические условия.-М: Изд.стандартов, 1988-53с.
