Енергія, що виробляється вітром і збирається за допомогою вітряних турбін, - це одна з форм відновлюваної енергії. Саме тому у всій Європі та країнах інших континентів щороку встановлюються нові вітрові турбіни. І всі вони потребують моніторингу та технічного обслуговування. Тепловізійні камери можуть відігравати важливу роль у програмах профілактичного технічного обслуговування вітряних турбін.
ІЧ-зображення вітряної турбіни
Тепловізійні камери компанії FLIR Systems використовуються для перевірки електричних та механічних установок по всьому світу. Зібрані дані допомагають запобігти виникненню аварійних ситуацій та уникнути дорогих простоїв. Тепловізійні камери компанії FLIR Systems допомагають контролювати всі критично важливі компоненти вітряної турбіни.
Аварійні ситуації
Вітряні турбіни складаються з безлічі електричних та механічних компонентів. Як будь-яке обладнання, ці компоненти схильні до зносу і руйнування. Це може призвести не тільки до дорогих простоїв, а й до аварійних ситуацій.
Найпоширеніша причина виникнення таких ситуацій - несправність у гальмівному механізмі чи редукторі. Редуктор і гальма не дають лопатям обертатися надто швидко. Якщо відбувається відмова одного з цих компонентів, турбіна отримує можливість обертатися зі швидкістю, що у багато разів перевищує нормальну, що перевантажує лопаті.
Загроза для життя

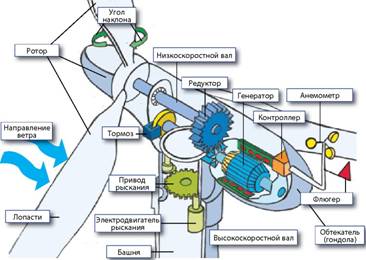

Схематичне зображення компонентів вітряної турбіни
За допомогою методу флеш-термографії (що висвічує термографії) можна сканувати ротори вітряних турбін для виявлення пошкоджень у композитному матеріалі. вказують, який саме компонент виходить із ладу. Надійність, швидкість та ефективність: теплобачення можна використовувати для виявлення ознак зношування в підшипниках, зубчастих передачах і гальмах, що дозволяє зробити ремонт або заміну компонента до виникнення несправності.
Загальна перевірка системи
Тепловізійні камери можна використовувати для перевірки електричних компонентів - таких, як трансформатори, роз'єми, контролери, електродвигуни нишпорення і т. п. Теплобачення - це єдина технологія, що дозволяє перевіряти всі електричні та механічні компоненти вітряної турбіни та відповідної електричної системи.
Тепловізійна камера FLIR — ідеальний інструмент
Бригади технічного обслуговування вітряних турбін по всьому світу покладаються на тепловізійні камери. Конструкція камери є важливим фактором придатності в умовах експлуатації. Всі камери FLIR максимально компактні, мають ергономічну конструкцію і зручні в експлуатації. Це надзвичайно важливо, коли доводиться вибиратися на десятки метрів, щоб дістатися потрібної вітряної турбіни.
Інший важливий чинник – об'єктив. FLIR Systems пропонує ширококутні об'єктиви з кутом огляду 45 і 90 °, які постачаються на замовлення. Це дозволяє досліджувати великі компоненти за один прийом навіть за сильного наближення. Така можливість дуже важлива, особливо з огляду на те, що при перевірці на великій висоті не можна відійти назад.
Компанія FLIR Systems пропонує повний асортимент тепловізорів для проведення перевірок у ході профілактичного технічного обслуговування. Від компактної моделі i3 початкового рівня до практичних моделей серії Т та покращеної моделі P66 — FLIR Systems випускає камери для будь-якої галузі застосування.
Більше, ніж профілактичне обслуговування

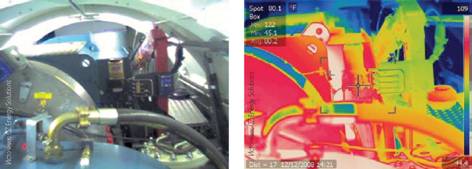

Дослідження трансмісії вітряної турбіни з використанням ІЧ-зображень. Перевірка проводилася на висоті близько 50 метрів
Тепловізійні камери здатні на більше, ніж звичайне профілактичне технічне обслуговування. Компанія FLIR Systems також виробляє охолоджувані тепловізійні камери для наукових досліджень та розробок. Такі камери можна використовувати для виявлення пошкоджень у структурі композитних матеріалів, з яких створено лопаті ротора.
Як уже було сказано, зруйновані лопаті ротора можуть призвести до виникнення небезпечних ситуацій. Тепловізійні камери допомагають уникнути цього. Виявити лопату, яка потребує заміни, можна ще до того, як виникне несправність або станеться нещасний випадок.
Цей гігантський 12-тонний вузол, що складається з редуктора та дискового гальма, піднятий краном на висоту 60 метрів для установки в обтічнику вітряної турбіни.
Імпульсна термографія
Для виявлення розшарування та мікротріщин у композитних матеріалах за допомогою тепловізійних камер FLIR часто використовується метод, який називається імпульсною термографією. Композитний матеріал нагрівають лампою. Для спостереження теплового розподілу використовується тепловізійна камера. Різниця в швидкості, при якій частини лопаті ротора нагріваються або охолоджуються, вказує на пошкодження.
У FLIR є оптимальна камера для кожного
Яка б мета перед вами не стояла: проведення перевірок при профілактичному обслуговування вітряних турбін або обстеження композитних матеріалів лопатей ротора, — тепловізійні камери стануть оптимальним інструментом. Завдяки широкому асортименту, компанія FLIR Systems може запропонувати камеру для будь-якої сфери застосування.

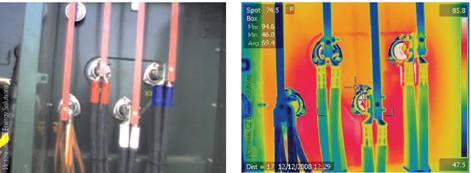

Тепловізійні камери також можна використовувати для перевірки системи, частиною якої є вітряні турбіни. Один з цих трифазних роз'ємів (крайній правий) значно тепліший за інші. Цей дефект було виявлено та виправлено до того, як виникла несправність.
