Вимикачі складаються з наступних основних складальних одиниць: пластмасової оболонки, комутуючого пристрою (контактної системи), механізму управління, дугогасних камер, іскрогасника, затискачів для приєднання зовнішніх провідників до головного ланцюга вимикача, максимальних розчіплювачів струму та додаткових складальних одиниць.
Вимикачі виконуються з наступними максимальними розчіплювачами струму: електромагнітними, електромагнітними та тепловими, електромагнітними та напівпровідниковими. Є виконання без максимальних розчіплювачів струму. Вимикачі без максимальних розчіплювачів струму використовуються як рубильники з моментним замиканням та розмиканням головних контактів.
При необхідності в корпус вбудовуються додаткові складальні одиниці: незалежний розчіплювач, нульовий напруга розчіплювач, вільні контакти, електромагнітний привід. Можливі поєднання додаткових складальних одиниць наведено у табл. 15.

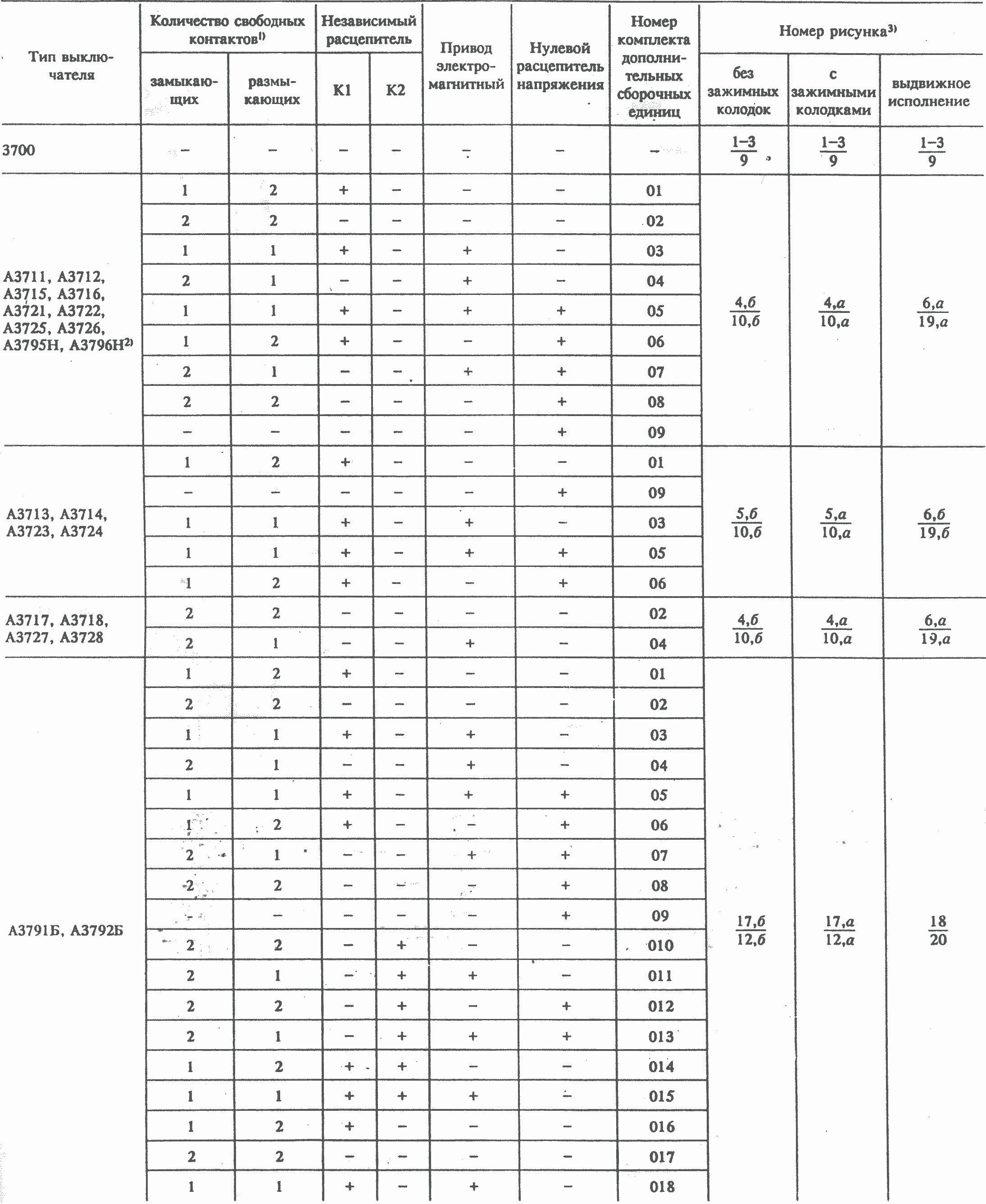

Таблиця 15
Поєднання додаткових складальних одиниць

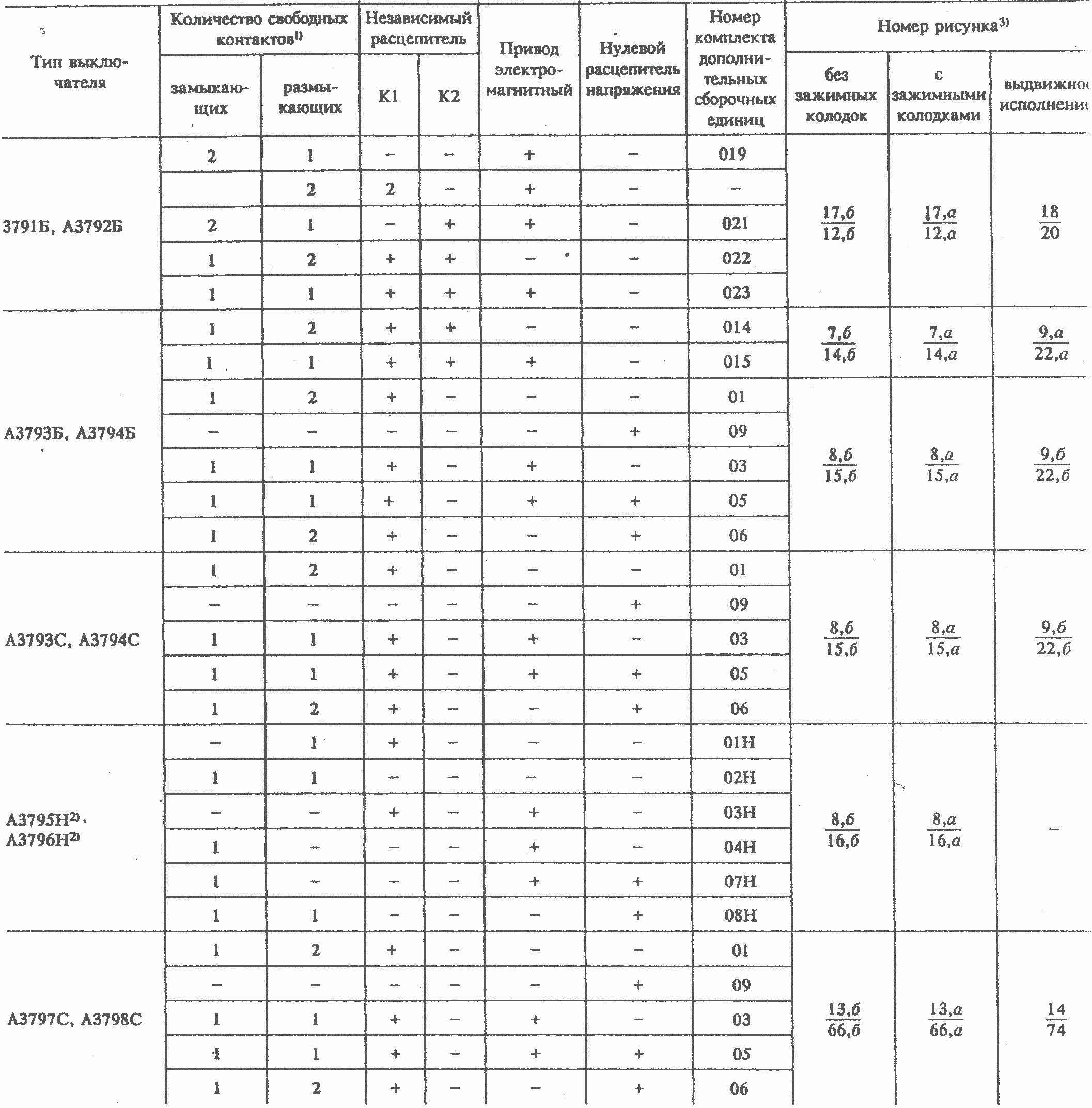

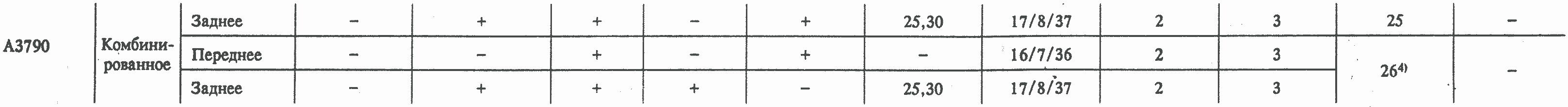

Продовження таблиці
Примітка. Знак „+” означає наявність додаткових складальних одиниць; знак - відсутність. 1) У вимикачі, крім вимикачів А3790Б, А3790С з комплектом додаткових складальних одиниць № 02, 04-013, 016, 018, 02. 023 можуть бути вбудовані два замикаючих і два вільних контакти, що замикають, додатково до кількості, зазначеної в таблицях, номеру комплекту додається буква „Д”.
2) вимикачі А3795Н і А3796Н додаткові вільні контакти можуть бути вбудовані тільки за відсутності нульового розчіплення.
) Номер малюнка зазначений: у чисельнику - за ТУ16-522.028-74, додаток 6 (для вимикачів А3710Б, А3720Б, А3790Н), ТУ16-522.147-80, додаток 6 (для вимикачів А3790Б, А379 у знаменнику - за цим каталогом.

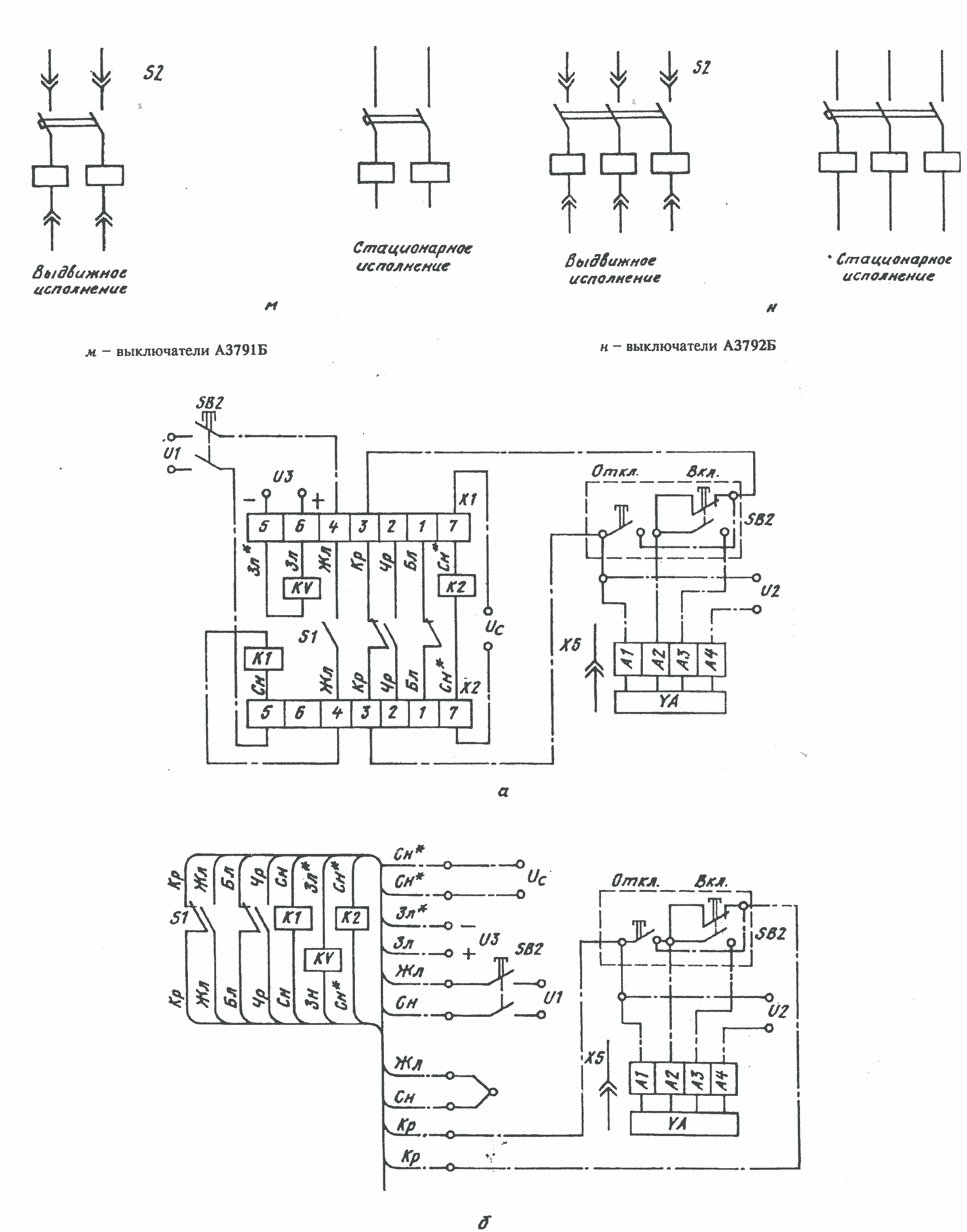

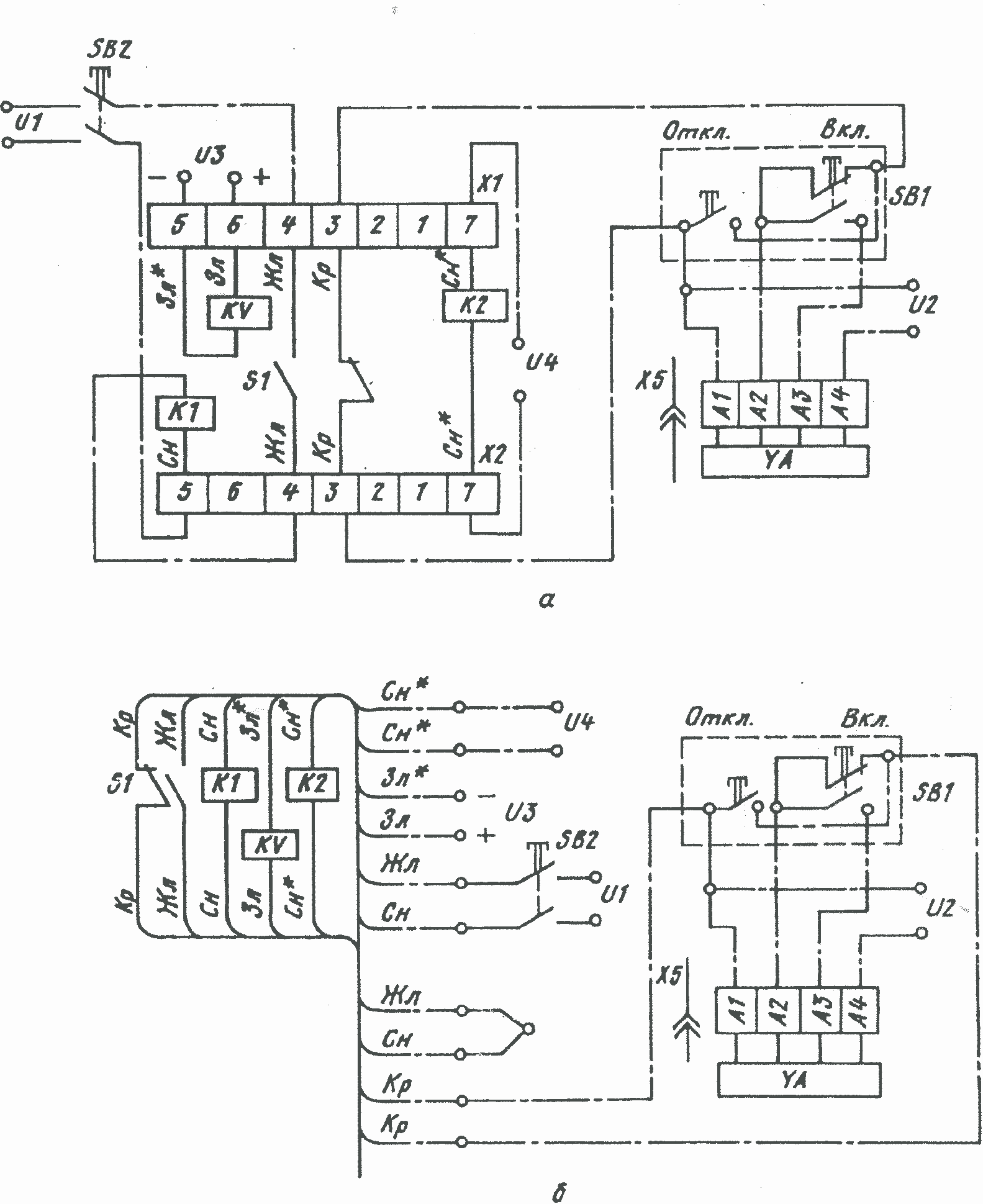

Рис. 9. Схема електрична вимикачів серії А3700: а - вимикачі А3716, А3726, А3796Н; б - вимикачі А3714, А3724; в - вимикачі А3713, А3723
г - вимикачі А3793Б змінного струму
д - вимикачі А3793Б постійного струму
ж - вимикачі А3793С постійного струму
е — вимикачі А3793С змінного струму

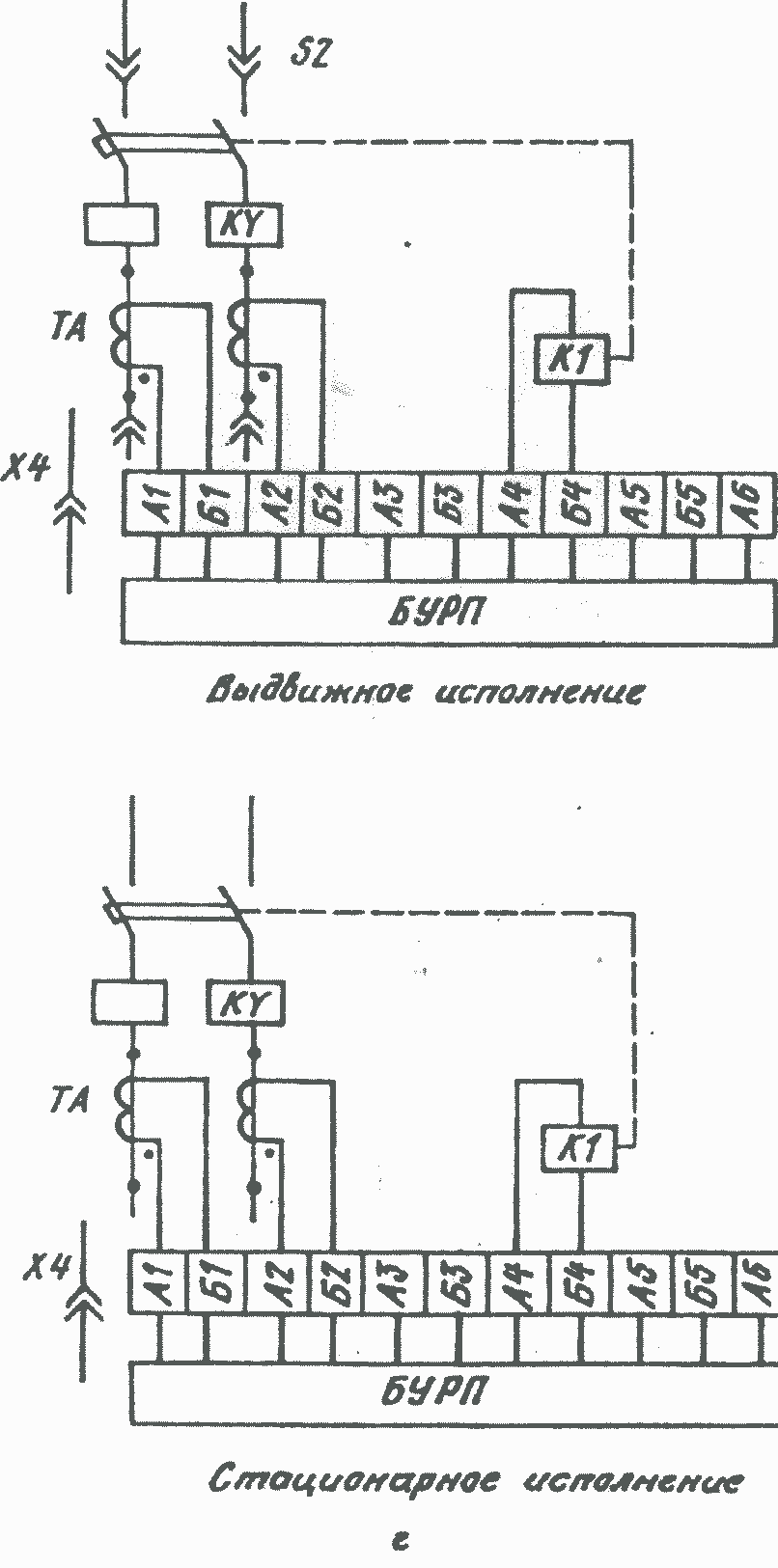

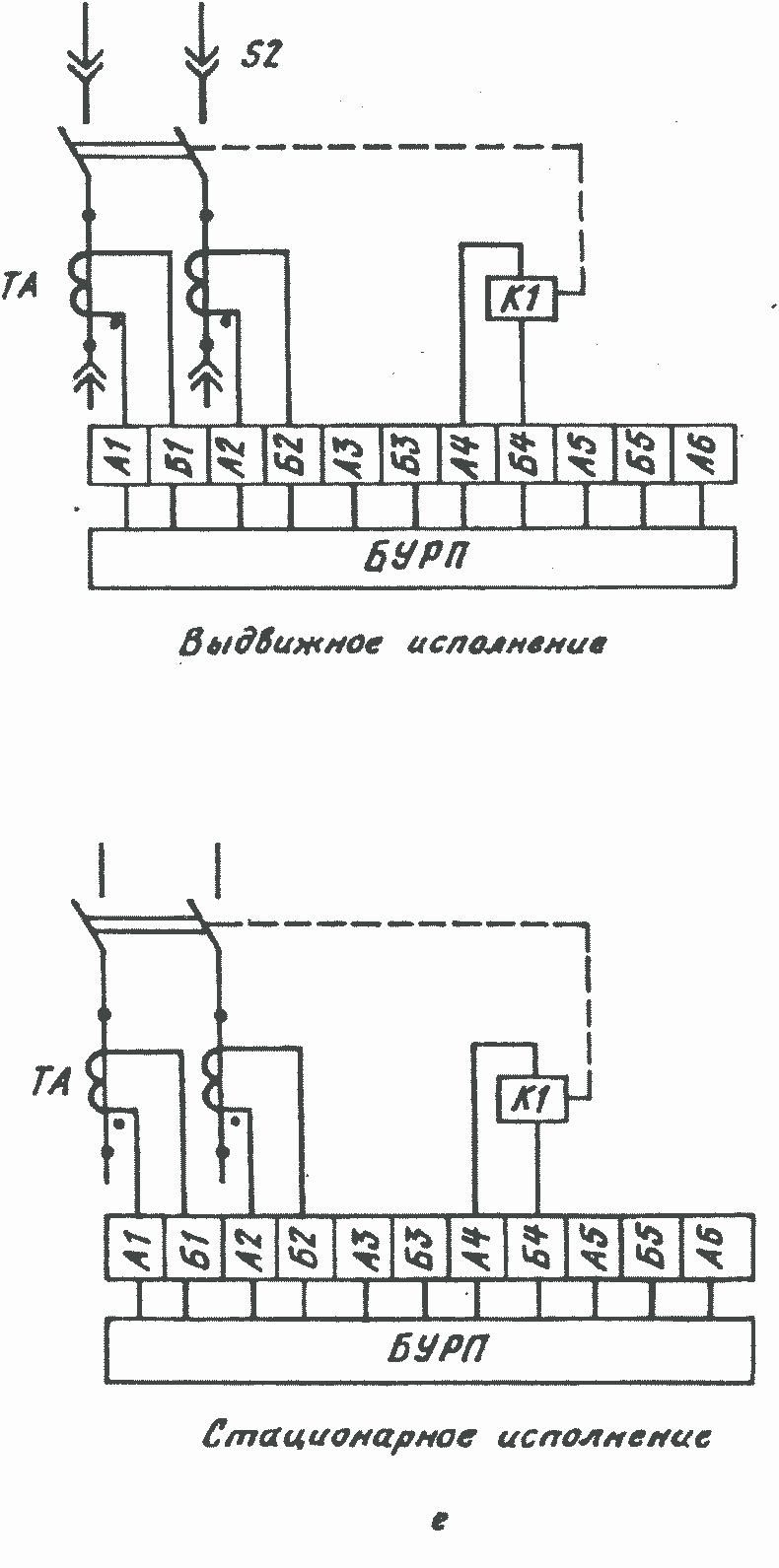

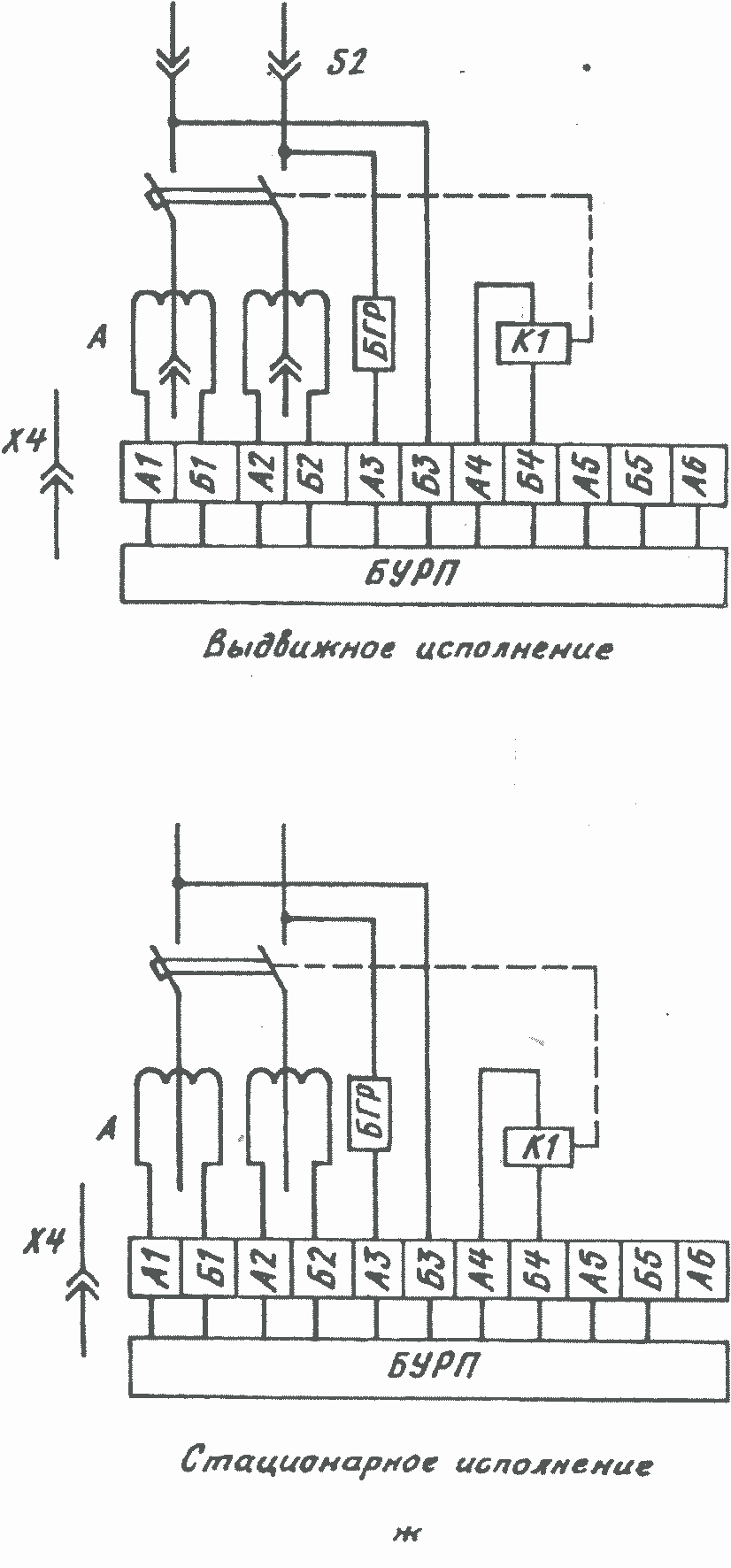

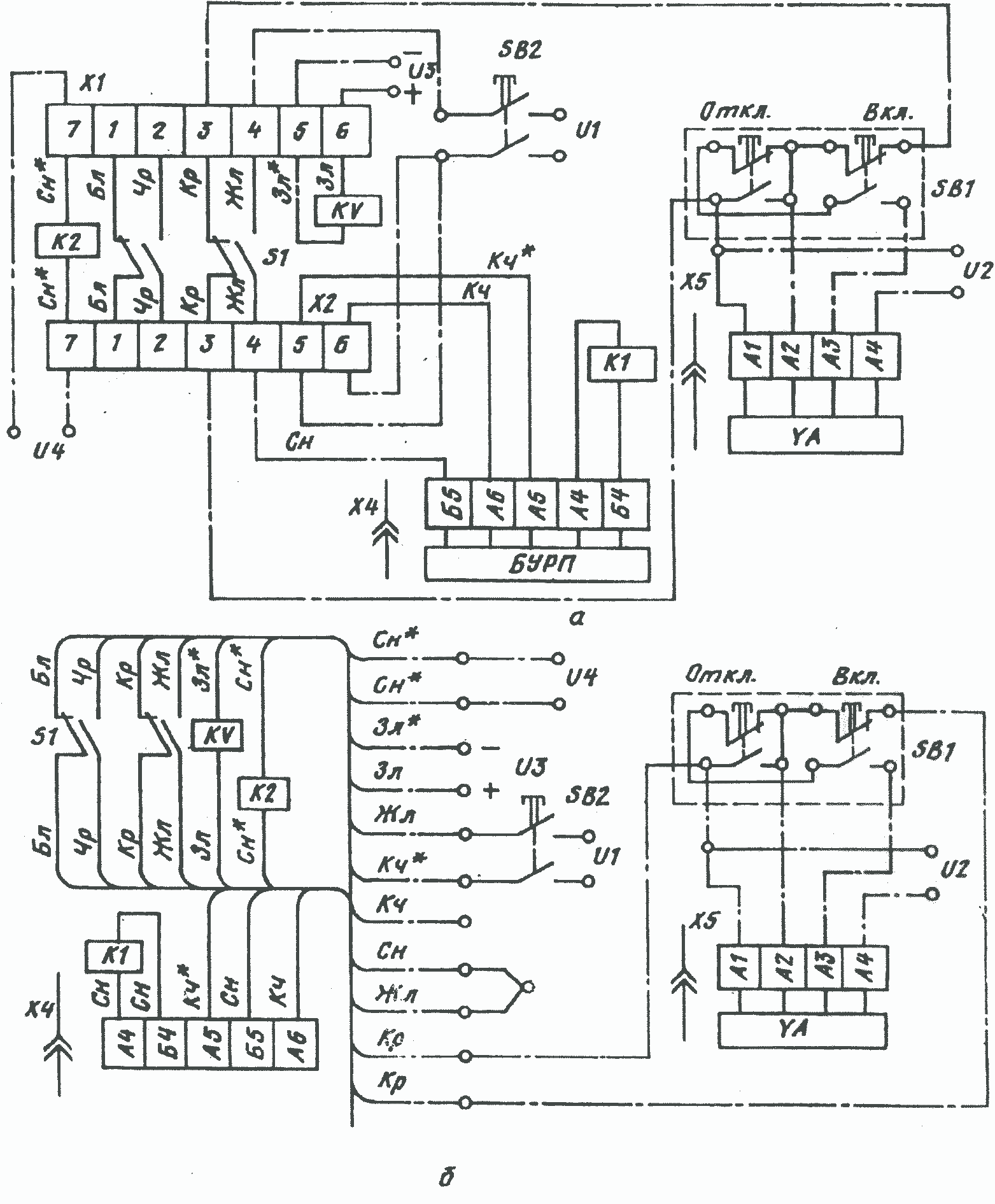

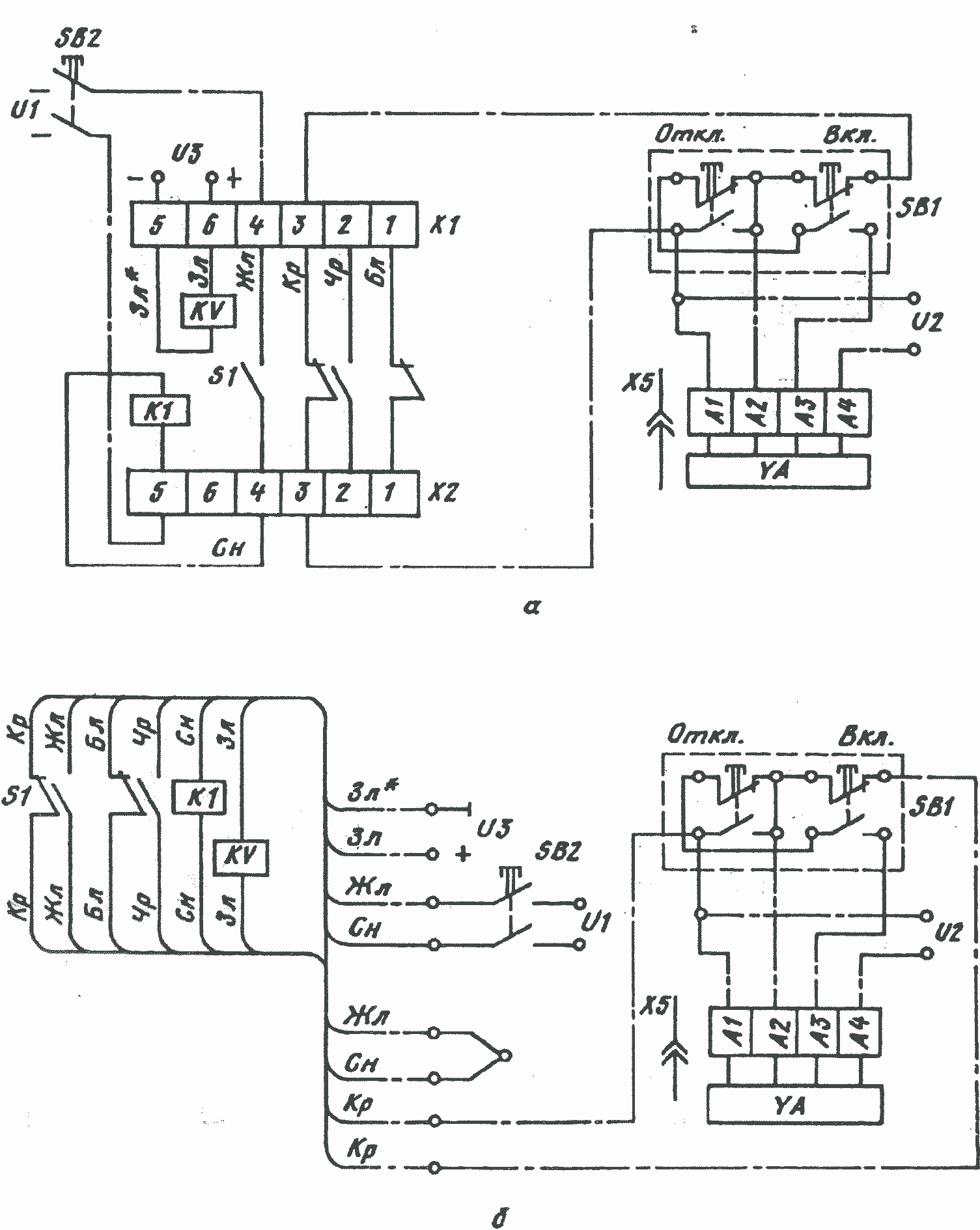

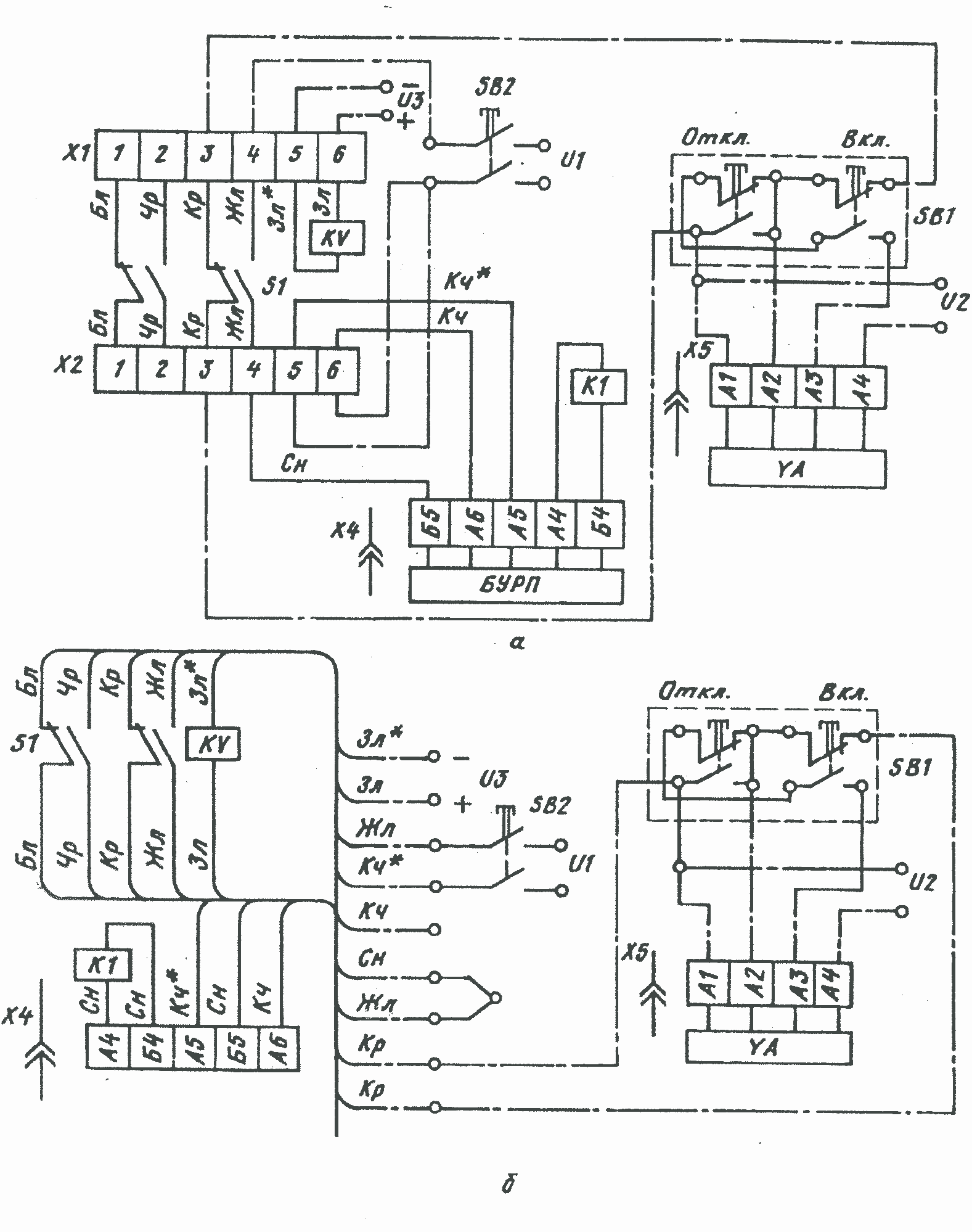

Рис. 10. Схема електрична додаткових складальних одиниць вимикачів А3711, А3712, А3715, А3716, А3717, А3718, А3721, А3722, А3725, А3726, А3727, А3728, А3796Н, А3796Н, А3796Н, А3796Н, А3796Н, А3796Н, А3796Н, А3795Н б - вимикачі без затискних колодок
Рис. 11. Схема електрична додаткових складальних одиниць вимикачів А3713, А3723, А3714, А3724:
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок
Рис. 12. Схема електрична додаткових складальних одиниць вимикачів А3791Б, А3792Б із незалежним розчіпувачем К2 (для прискореної швидкодії):
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок
Рис. 13. Схема електрична додаткових складальних одиниць вимикачів А3791Б, А3792Б, А3797С, А3798С:
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок
Рис. 14. Схема електрична додаткових складальних одиниць вимикачів А3793Б, А3794Б із незалежним розчіпувачем К2 (для прискореної швидкодії):
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок
Рис. 15. Схема електрична додаткових складальних одиниць вимикачів А3793Б, А3794Б, А3793С, А3794С
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок
Рис. 16. Схема електрична додаткових складальних одиниць вимикачів А3795Н, А3796Н із зменшеною кількістю вільних контактів:
а - вимикачі із затискними колодками; б - вимикачі без затискних колодок

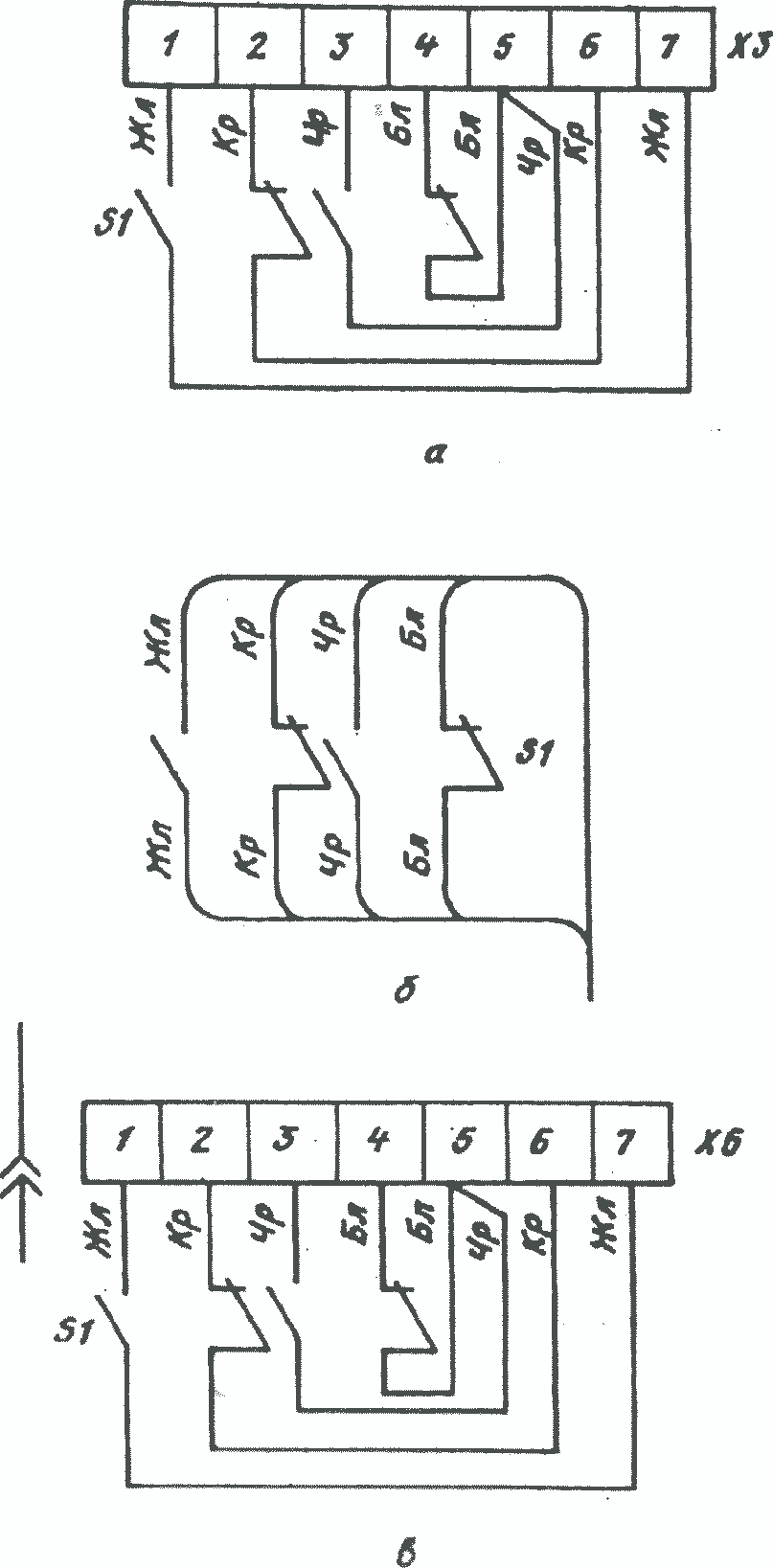

Мал. 17. Схема електрична вільних контактів вимикачів А3795Н, А3796Н:
а - вимикачі із затискними колодками; б – вимикачі без затискних колодок; в - вимикачі висувного виконання

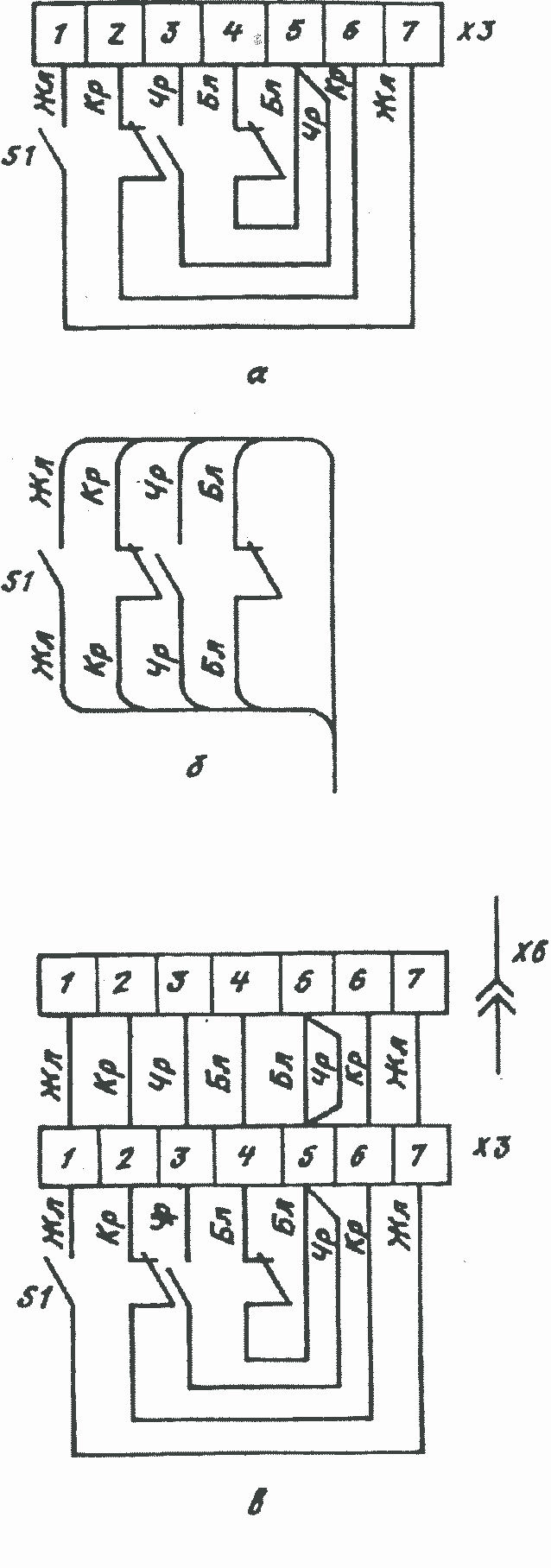

Рис. 18. Схема електрична вільних контактів вимикачів А3790Б, А3790С:
а - вимикачі із затискними колодками; б – вимикачі без затискних колодок; в - вимикачі висувного виконання

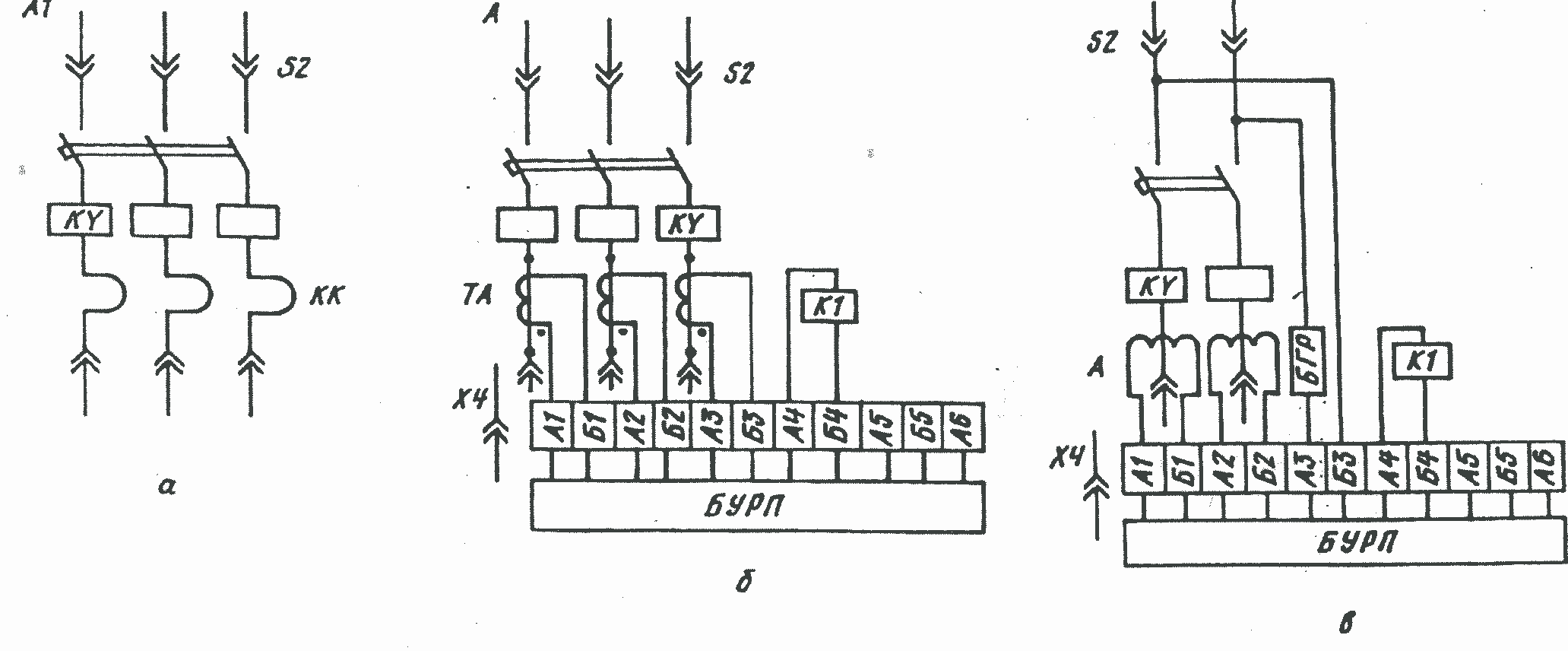

Рис. 19. Схема електрична додаткових складальних одиниць вимикачів висувного виконання: а - вимикачі А3711Б, А3712Б, А3715Б, А3716Б, А3717Б, А3718Б, А3721Б, А3722Б, А3725Б, А37 б - вимикачі А3713Б, А3714Б, А3723Б, А3724Б
Рис. 20. Схема електрична з'єднань додаткових складальних одиниць вимикачів А3791Б, А3792Б із незалежним розчіпувачем К2 (для прискореної швидкодії) висувного виконання

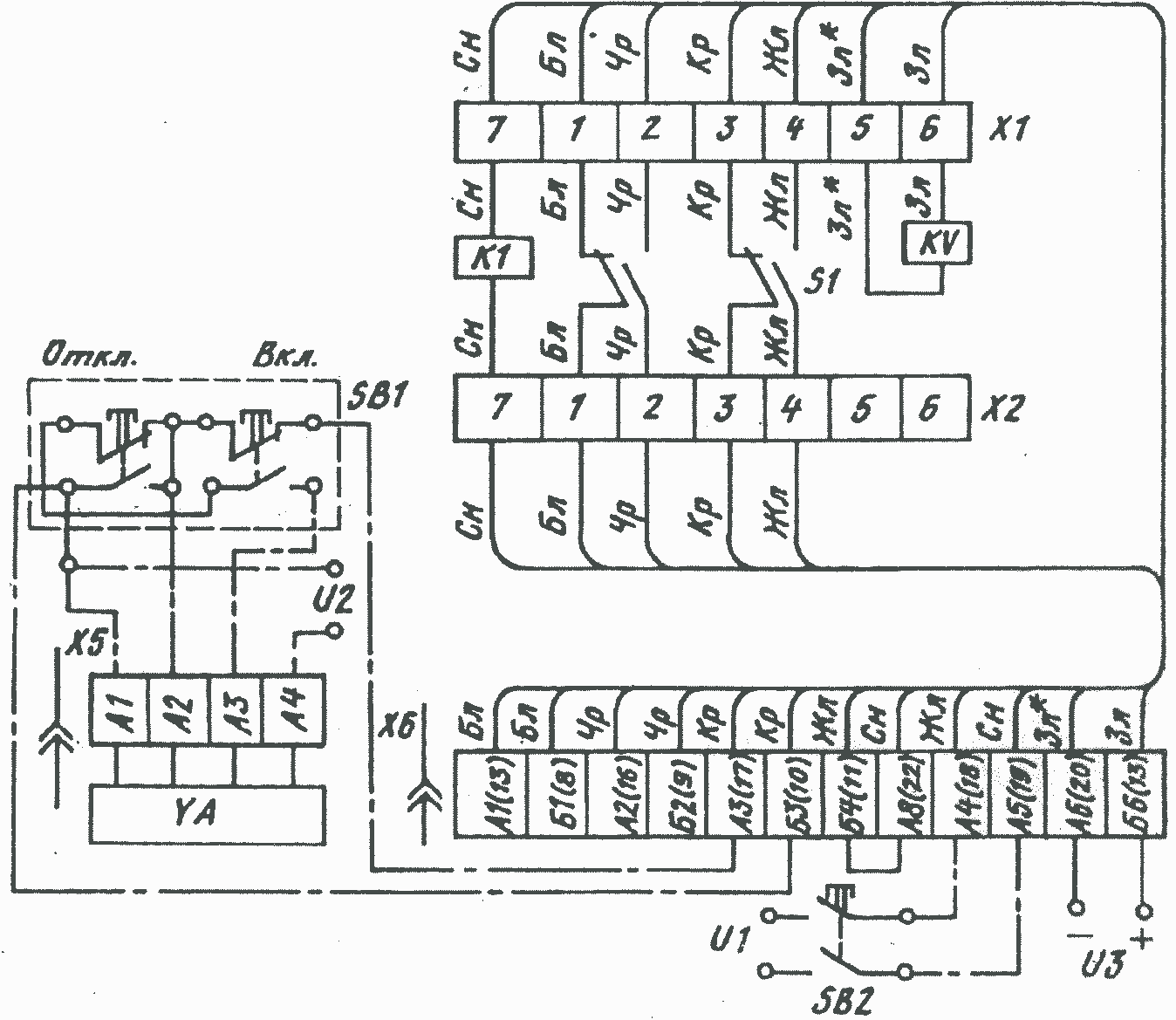

Мал. 21. Схема електрична з'єднань додаткових складальних одиниць вимикачів А3791Б, А3792Б, А3797С, А3798С висувного виконання

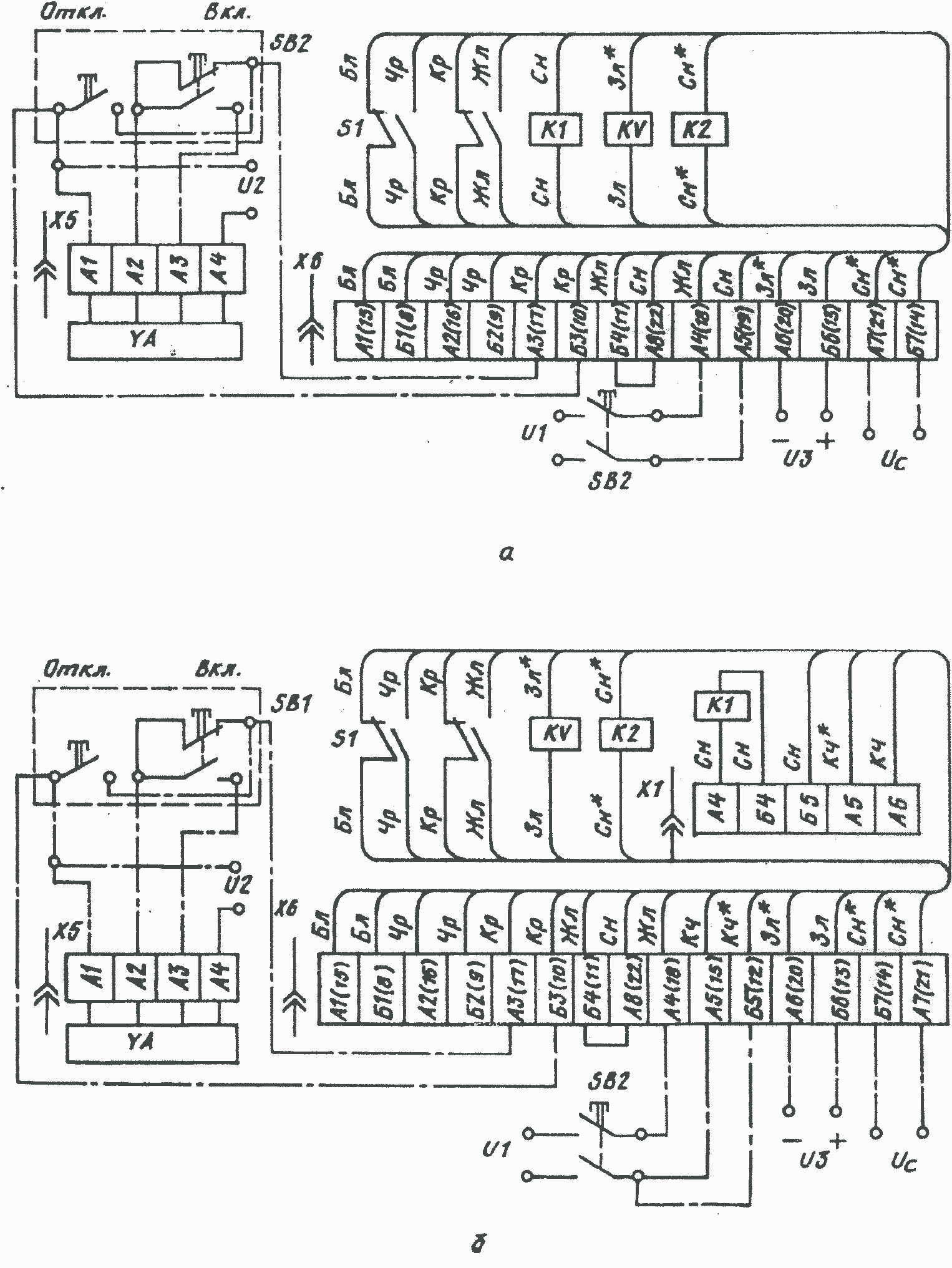

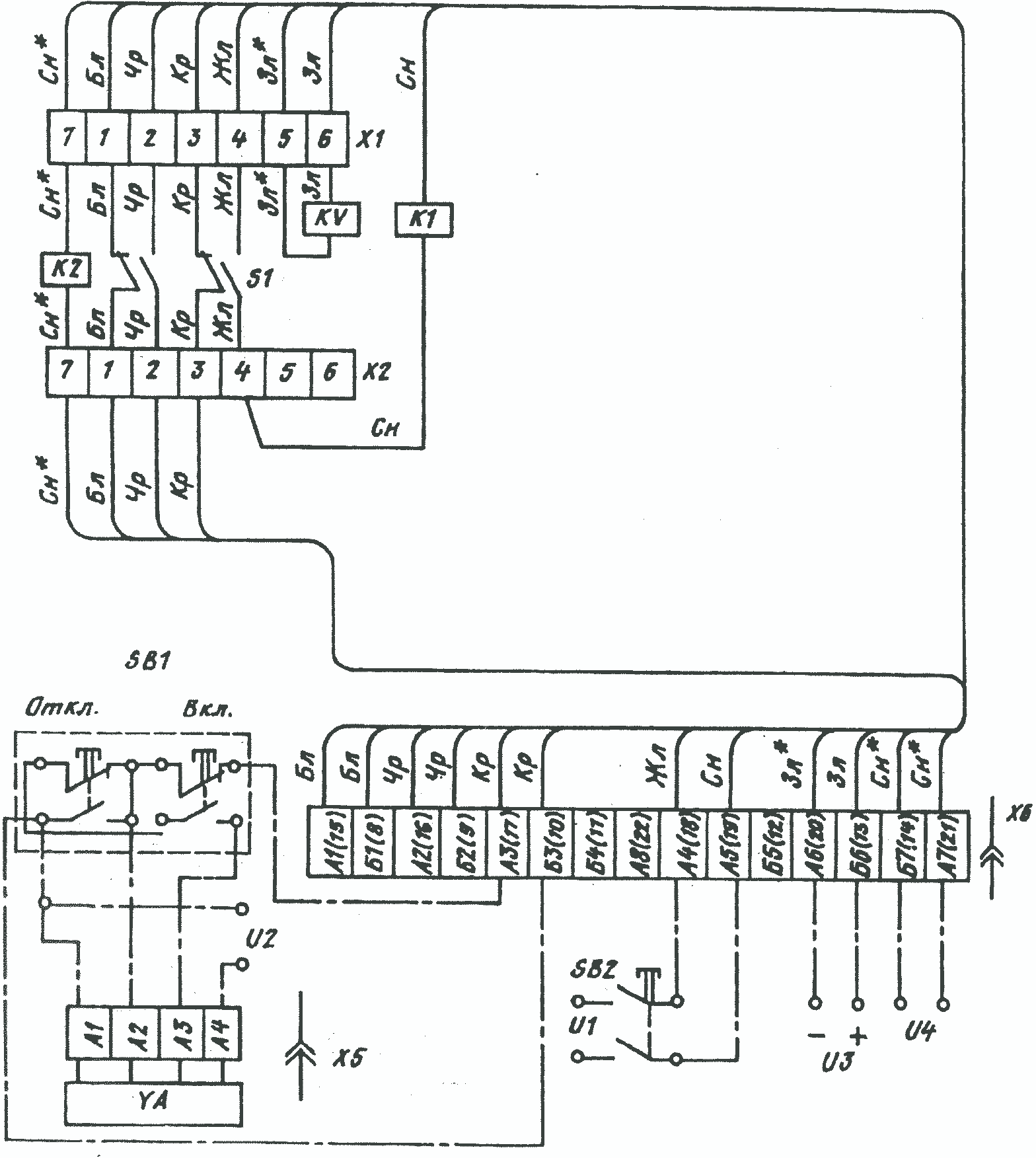

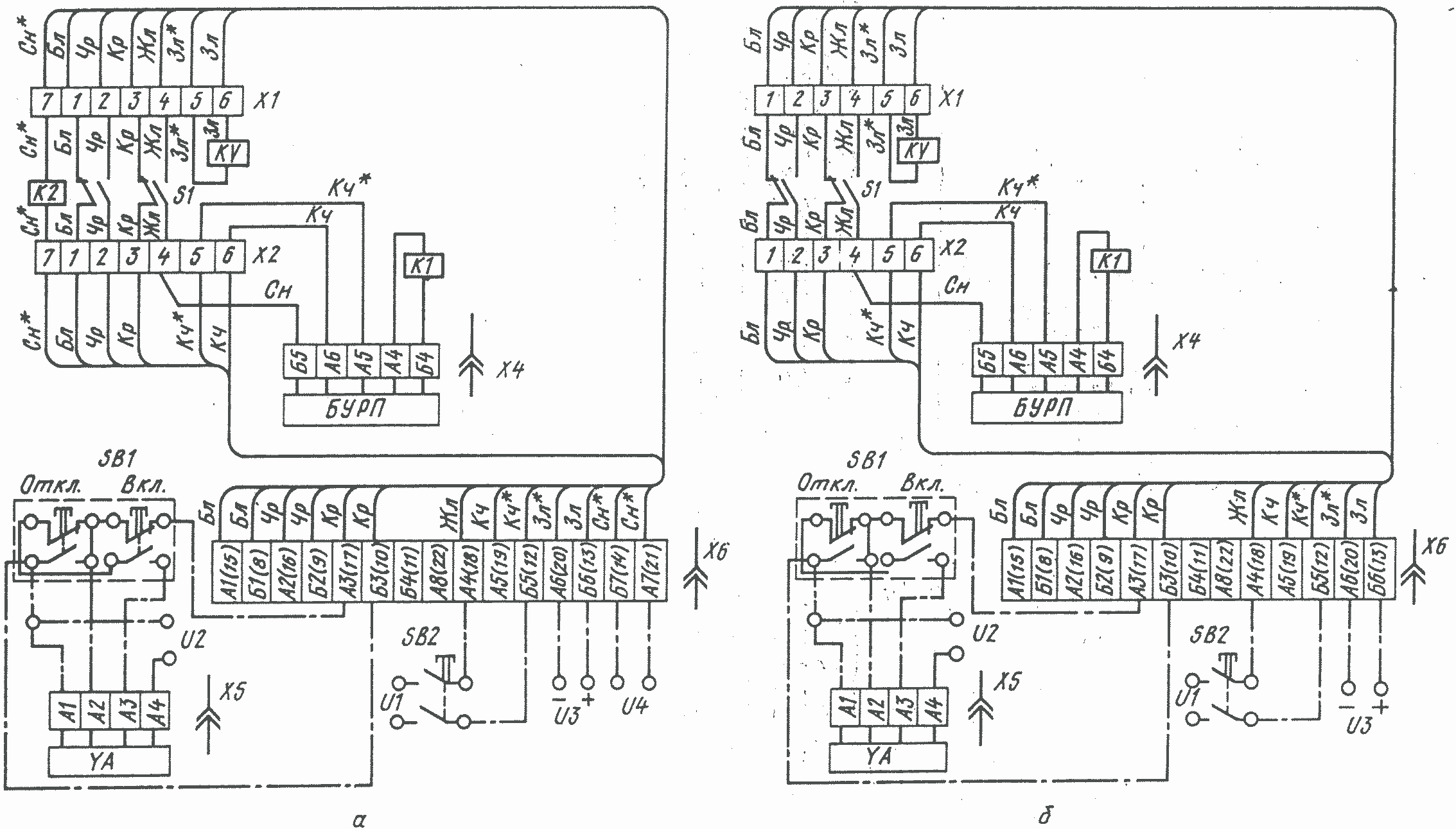

Рис. 22. Схема електрична з'єднань додаткових складальних одиниць вимикачів висувного виконання:

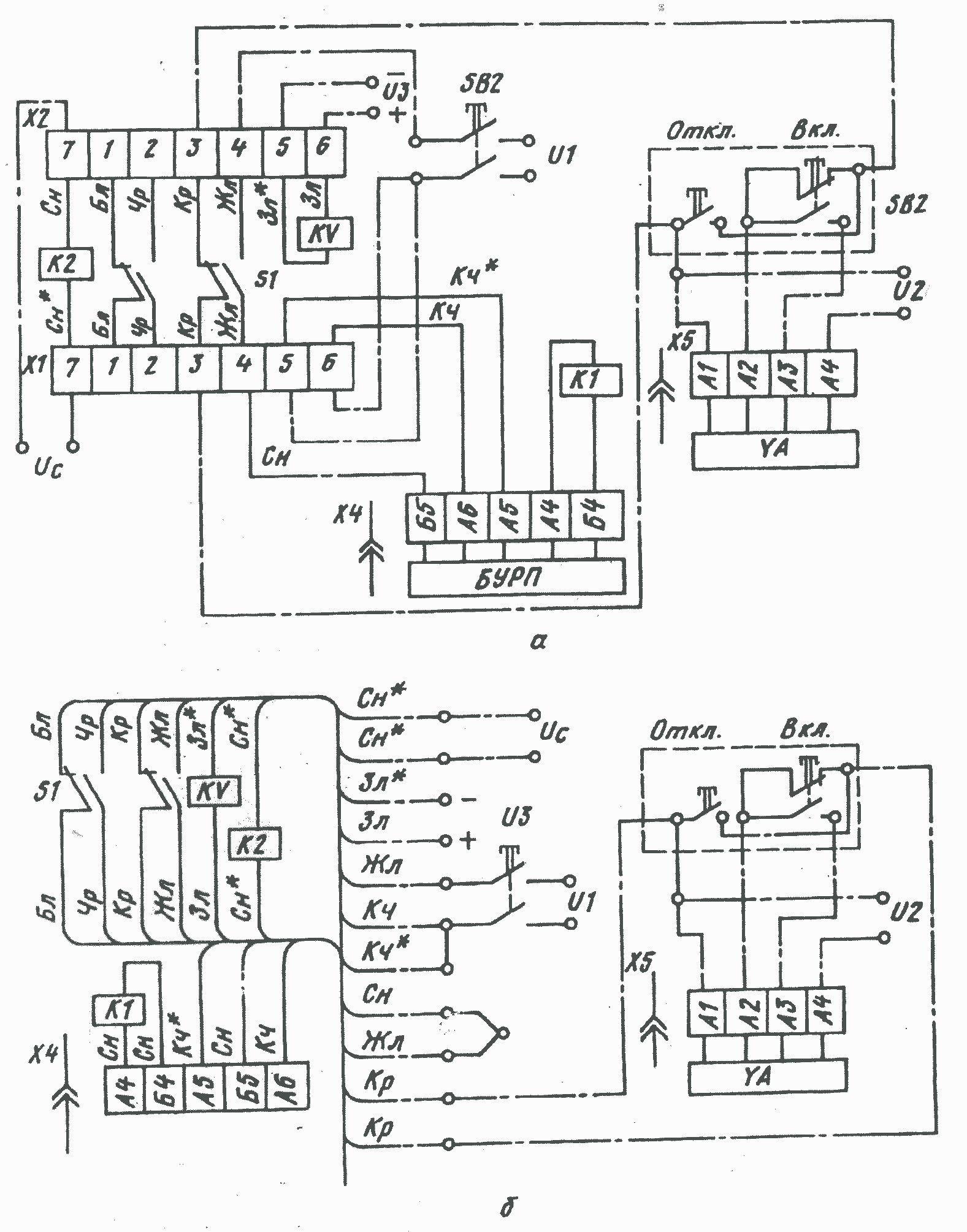

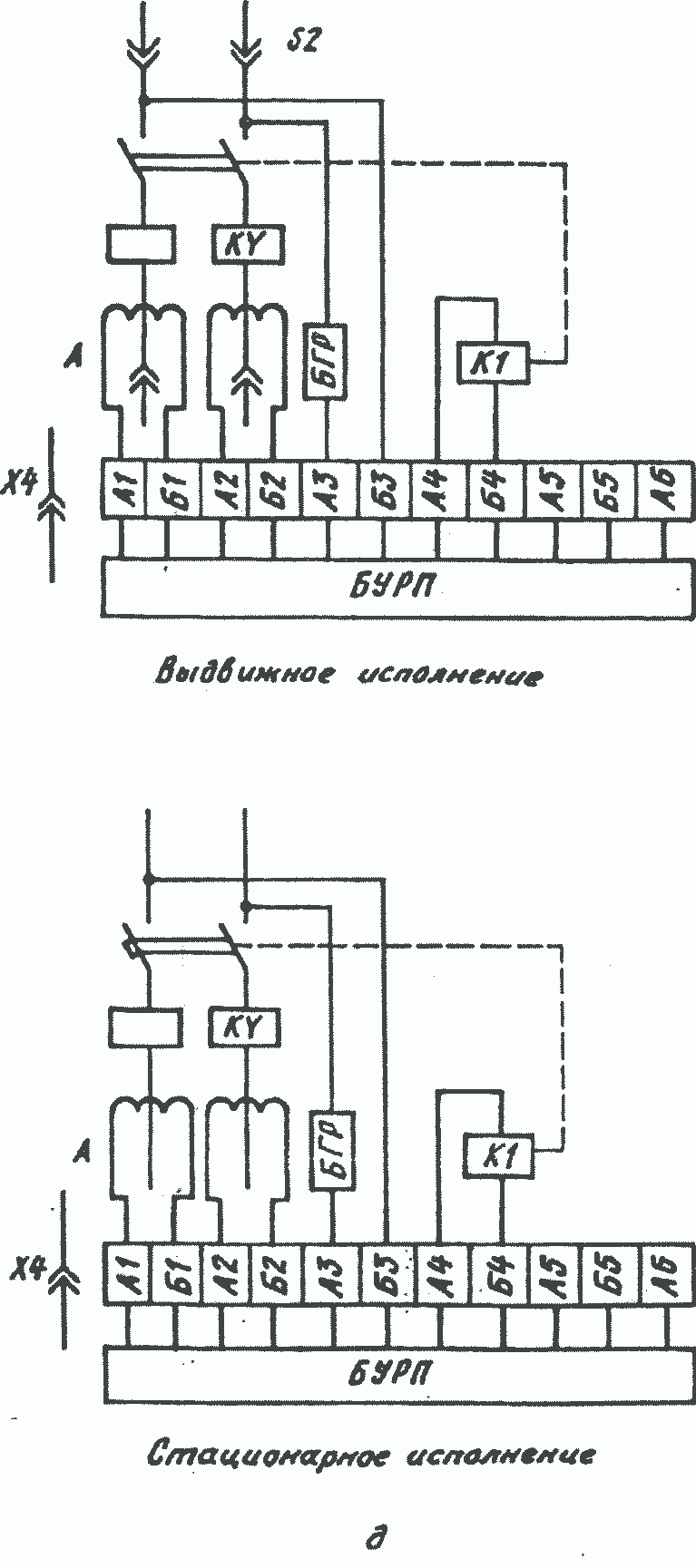

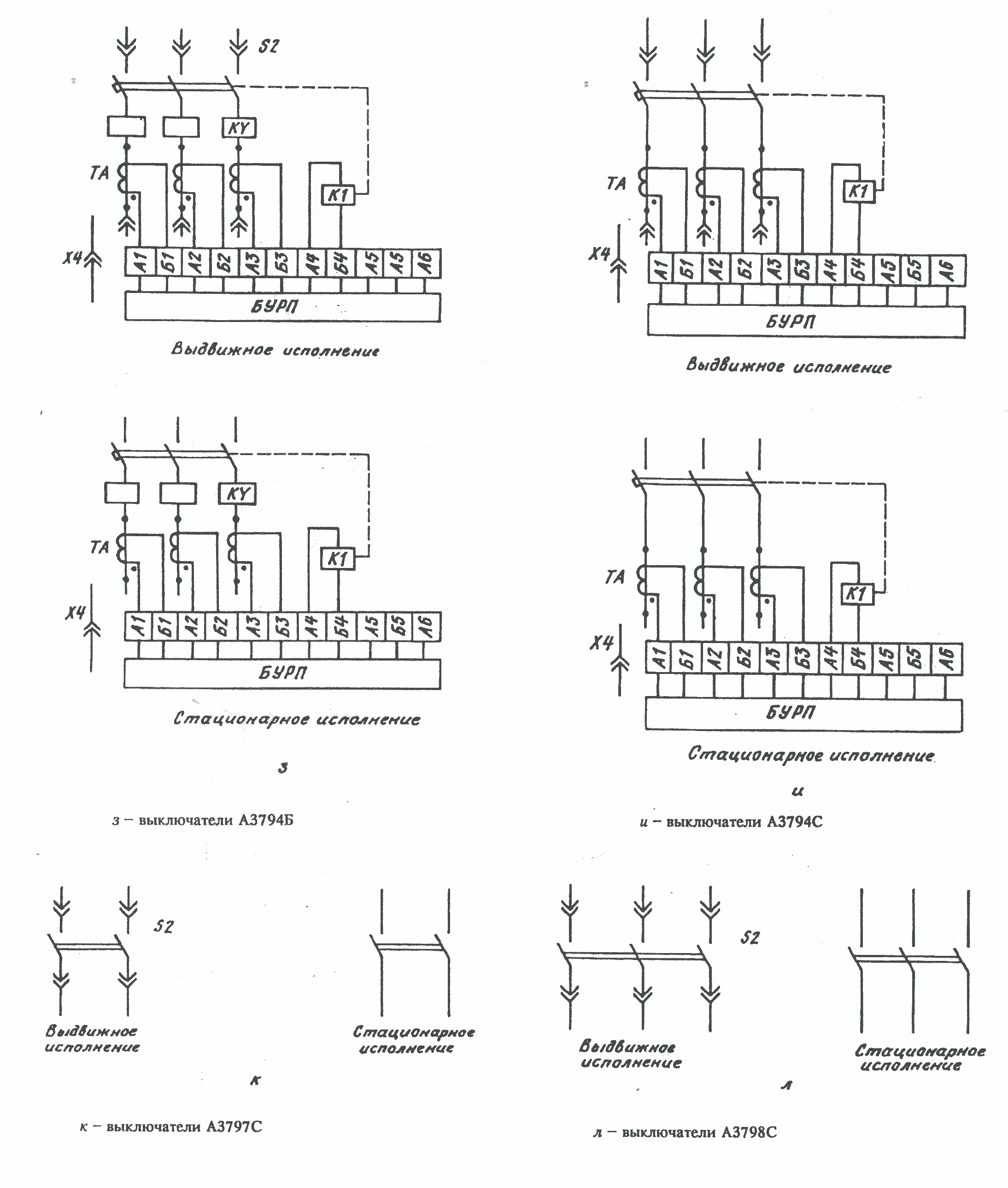

а - вимикачі А3793Б та А3794Б з незалежним розчіплювачем К2 (для прискореної швидкодії); б - вимикачі А3793Б, А3794Б, А3793С та А3794С

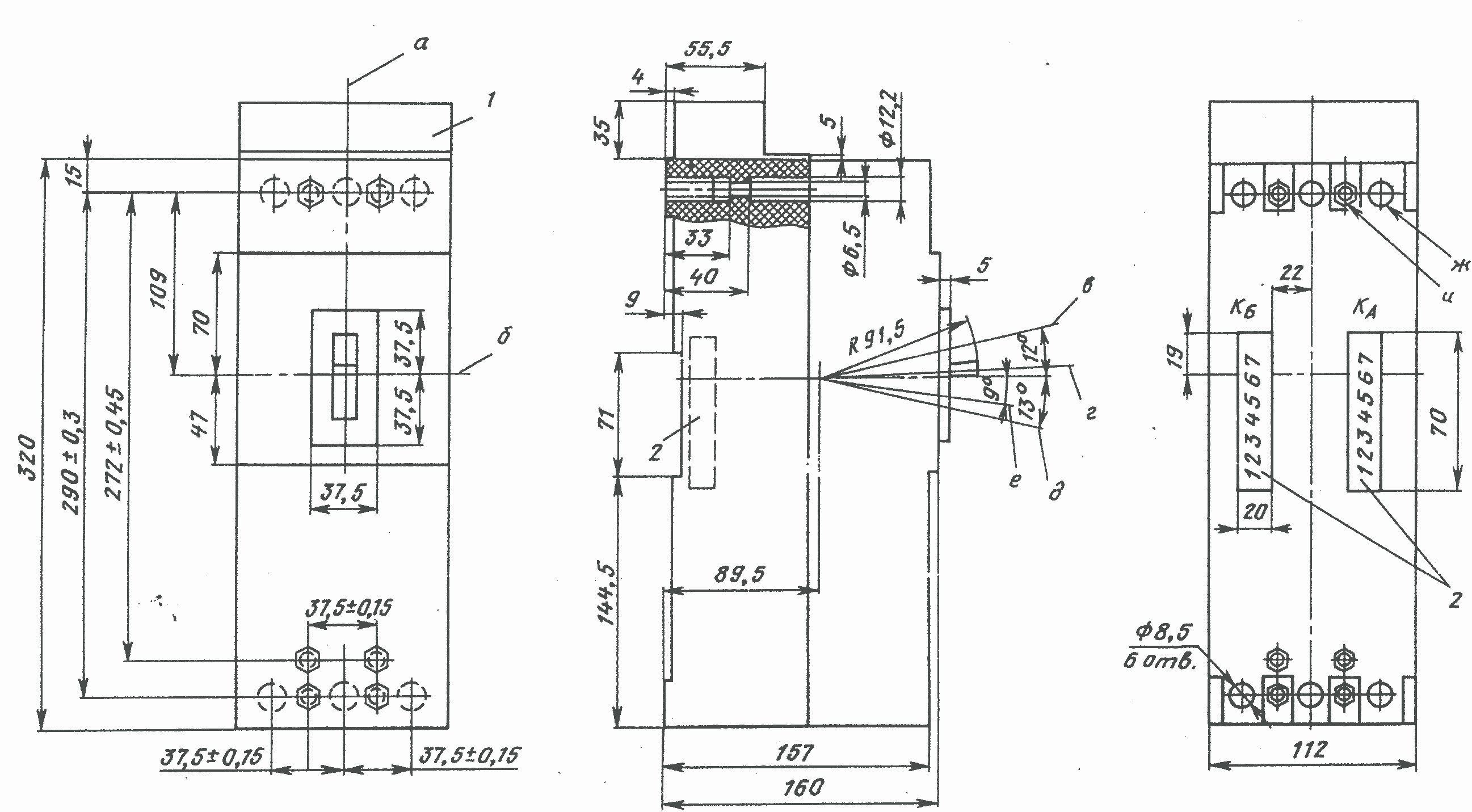

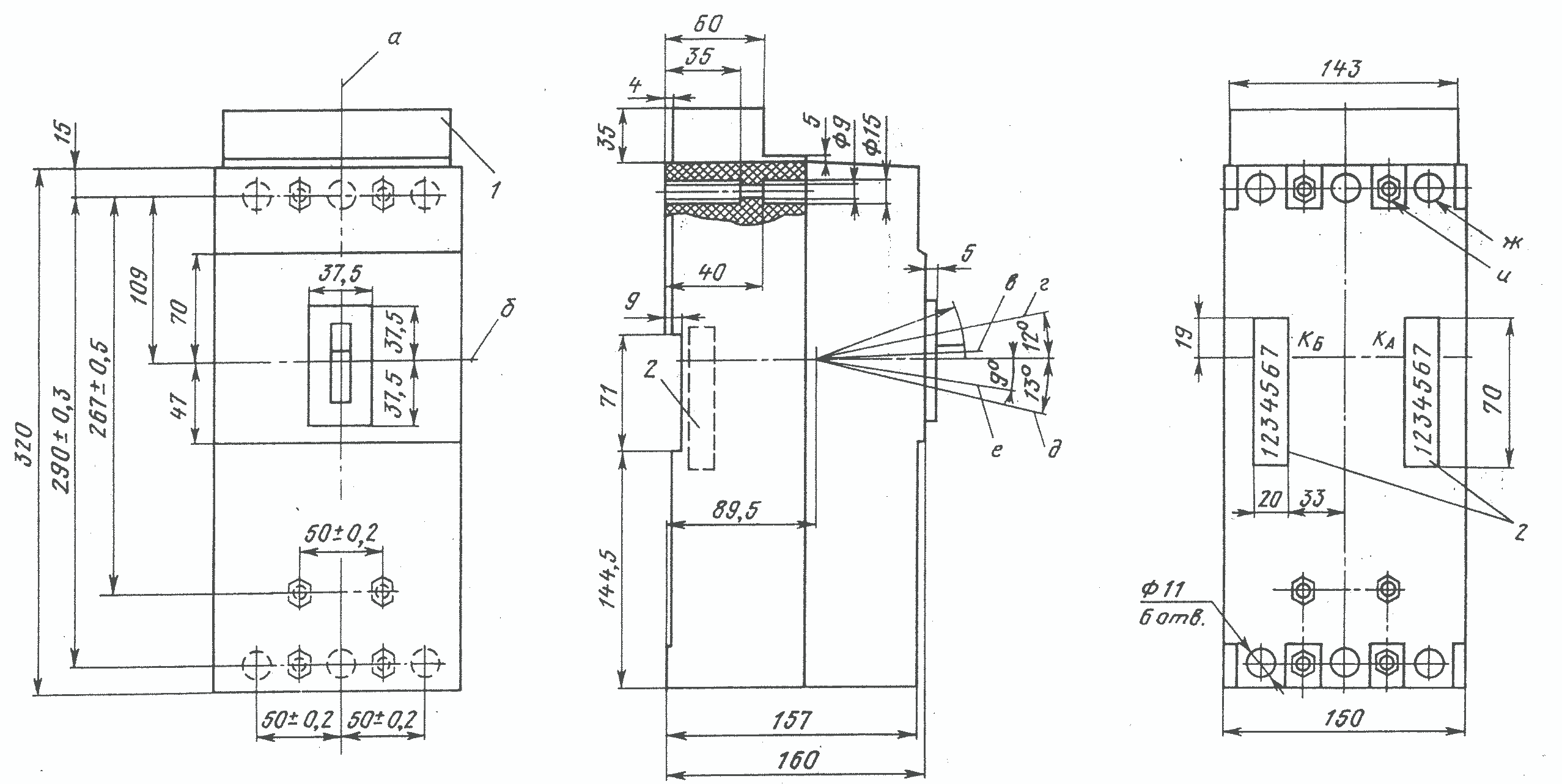

Рис. 23. Габаритні, настановні та приєднувальні розміри вимикачів стаціонарного виконання з ручним приводом типу А3710Б:
1 - козирок; 2 – затискні колодки; а – вертикальна вісь; б – горизонтальна вісь; в - включено; г – відключено автоматично; д - взвод; е – відключено вручну; ж - отвори для встановлення затискачів; та - отвори для кріплення вимикача при передньому та комбінованому приєднанні
Рис. 24. Габаритні, настановні та приєднувальні розміри вимикачів стаціонарного виконання з ручним приводом типу А3720Б:
1 - козирок; 2 – затискні колодки; а – вертикальна вісь; б – горизонтальна вісь; в - включено; г – відключено автоматично; д - взвод; е – відключено вручну; ж - отвори для встановлення затискачів; та - отвори для кріплення вимикача при передньому та комбінованому приєднанні
Рис 25 Габаритні, настановні та приєднувальні розміри вимикачів типів А3790Б, А3790С, А3790Н стаціонарного виконання з ручним приводом:
1 - козирок; 2 – затискні колодки; а – вертикальна вісь; б – горизонтальна вісь; в - включено; г – відключено автоматично; д - взвод; е – відключено вручну; ж - отвори для встановлення затискачів; та - отвори для кріплення вимикача при передньому та комбінованому приєднанні

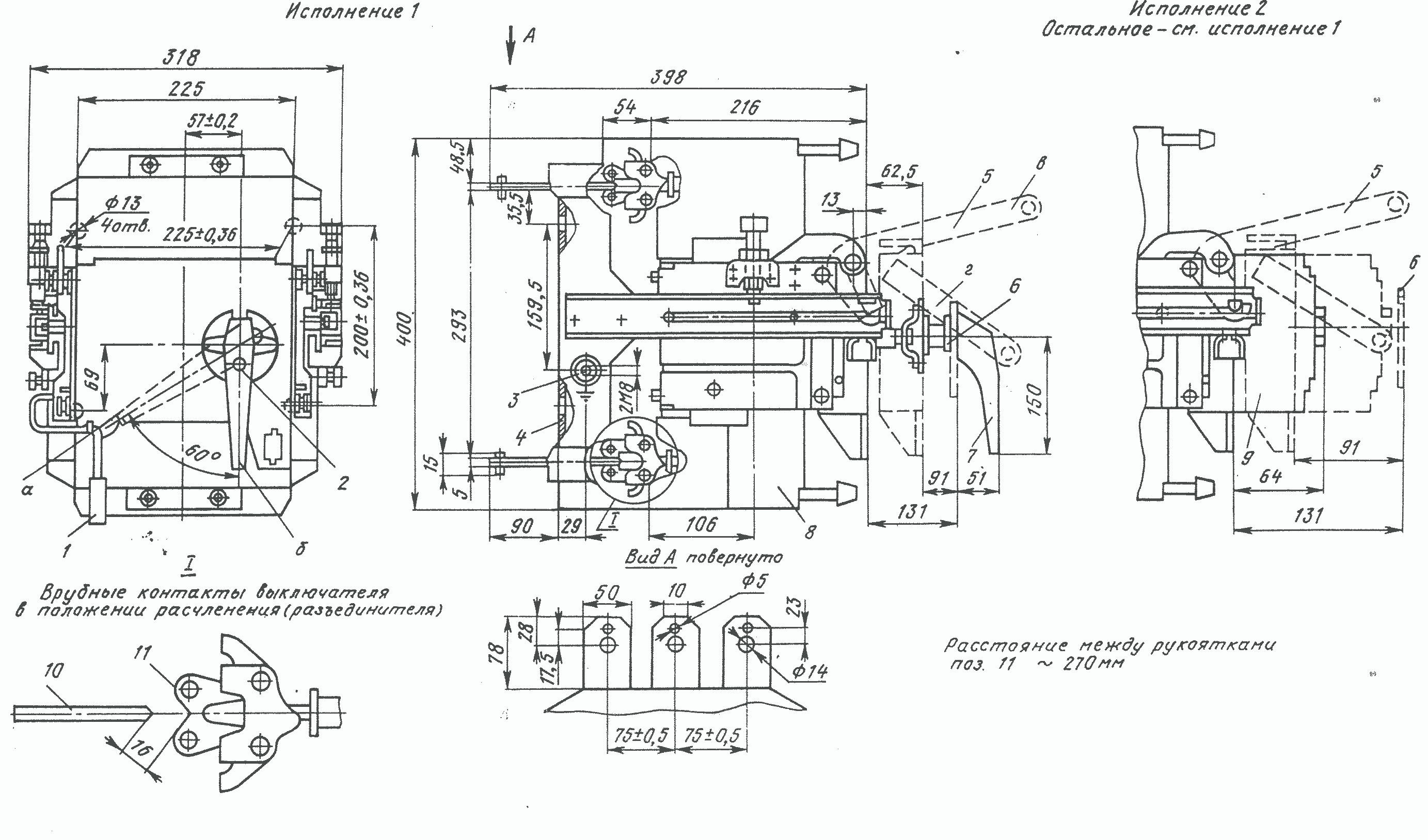

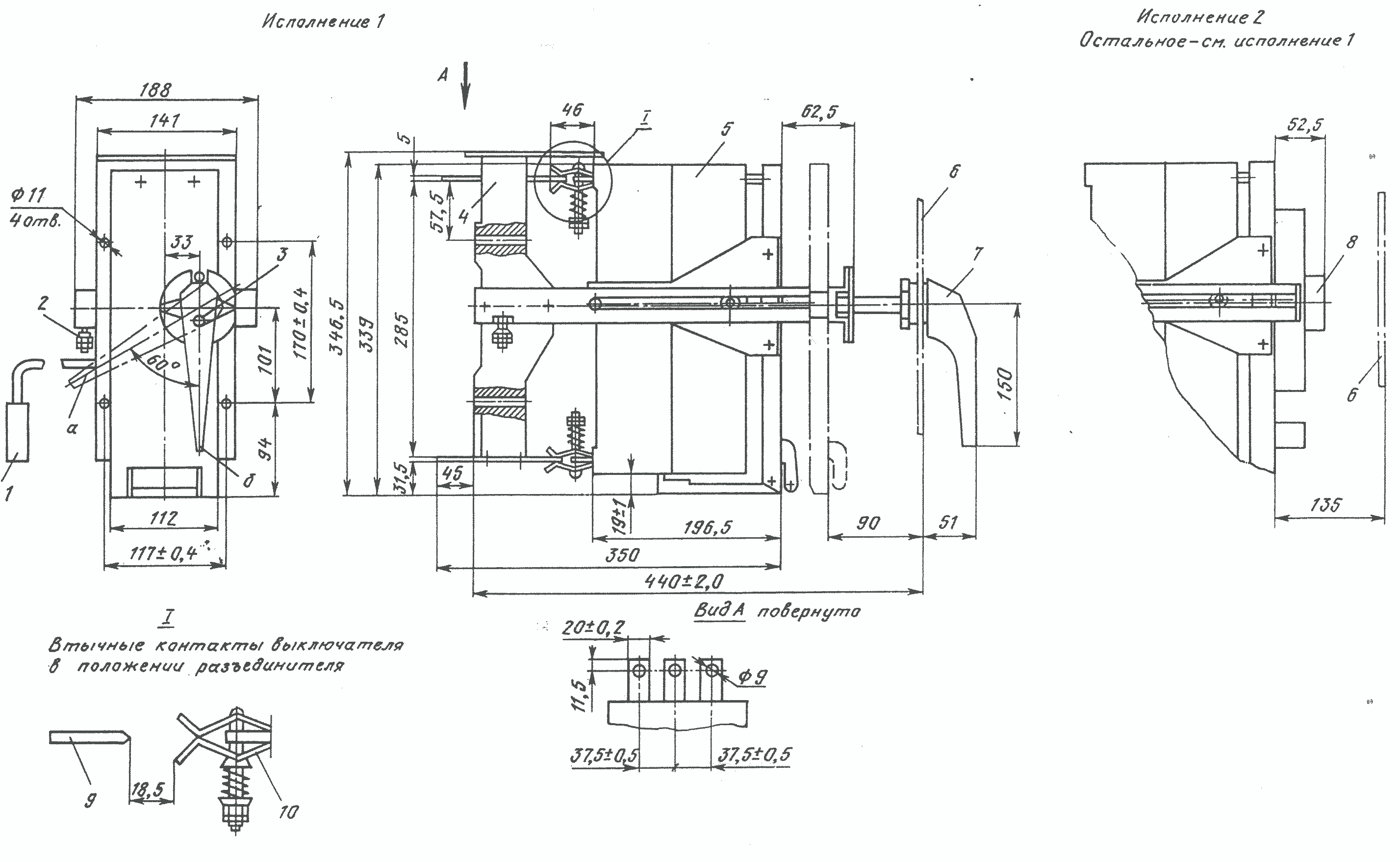

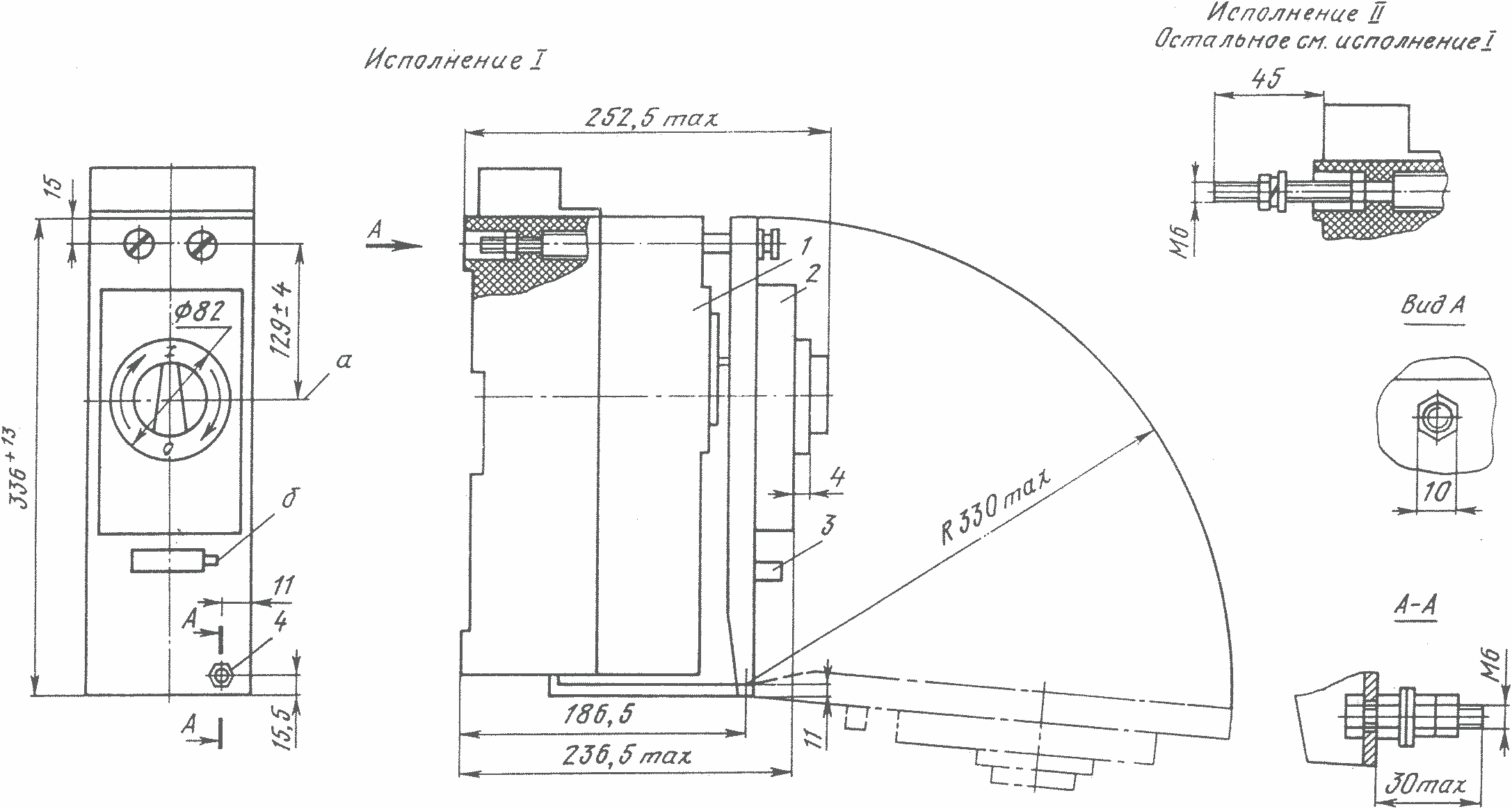

Рис. 26. Габаритні, настановні та приєднувальні розміри вимикачів А3710 з електромагнітним приводом
Вик. 1. Вимикач заднього приєднання зовнішніх провідників головного ланцюга з боку нерухомих контактів. Вик. 2. Вимикач переднього приєднання зовнішніх провідників головного ланцюга з боку нерухомих контактів:
1 - вимикач за рис. 23; 2 – електромагнітний привід; 3 - з'єднувач електричного ланцюга управління приводу; а – горизонтальна вісь приводу; б - підведення зовнішніх провідників до приводу

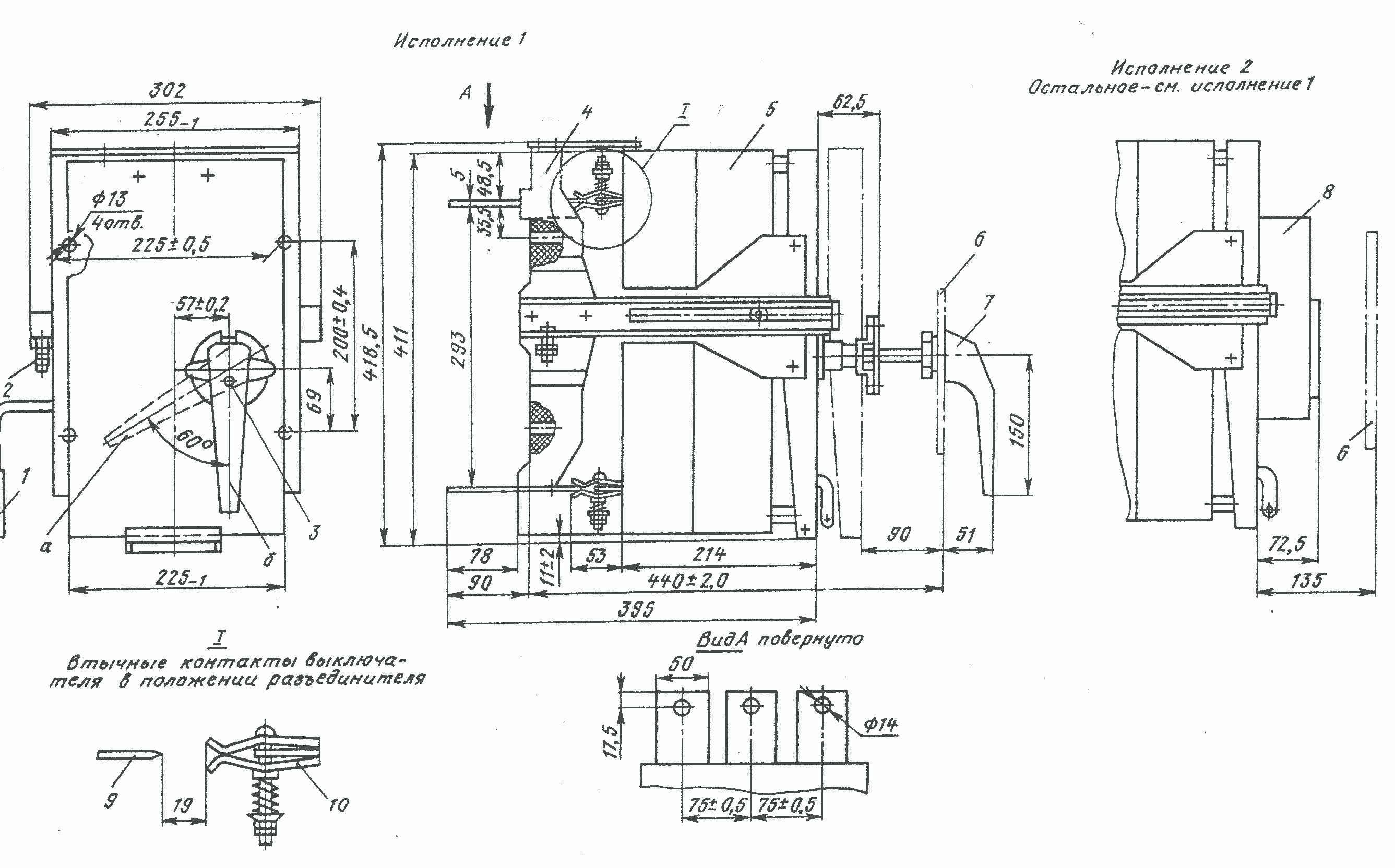

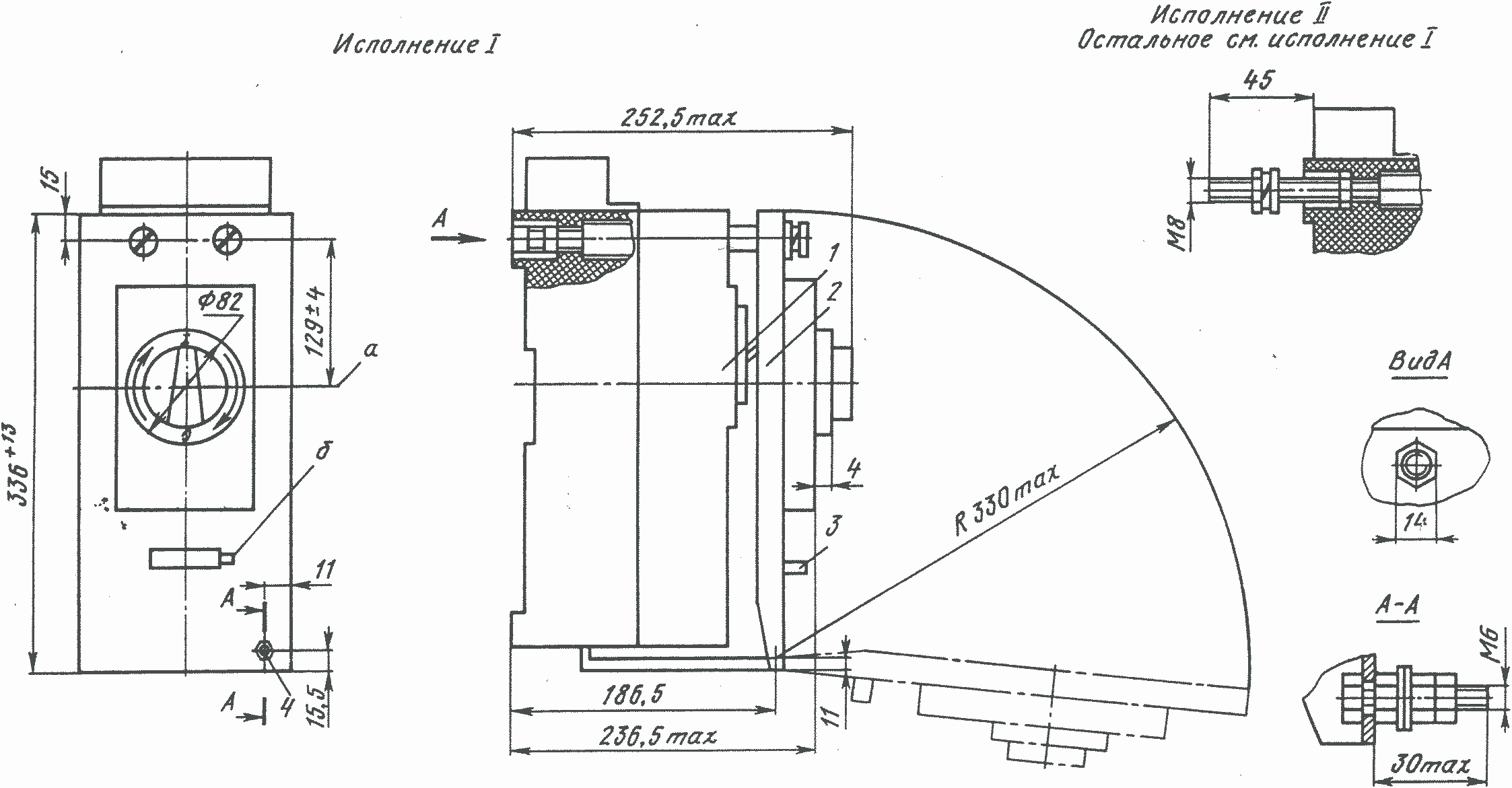

Рис. 27. Габаритні, настановні та приєднувальні розміри вимикачів А3720 з електромагнітним приводом
Вик. 1. Вимикач заднього приєднання зовнішніх провідників головного ланцюга з боку нерухомих контактів. Вик. 2. Вимикач переднього приєднання зовнішніх провідників головного ланцюга з боку нерухомих контактів:
1 - вимикач за рис. 24; 2 – електромагнітний привід; 3 - з'єднувач електричного ланцюга управління приводу; а – вісь горизонтальна привода; б - підведення зовнішніх провідників до приводу

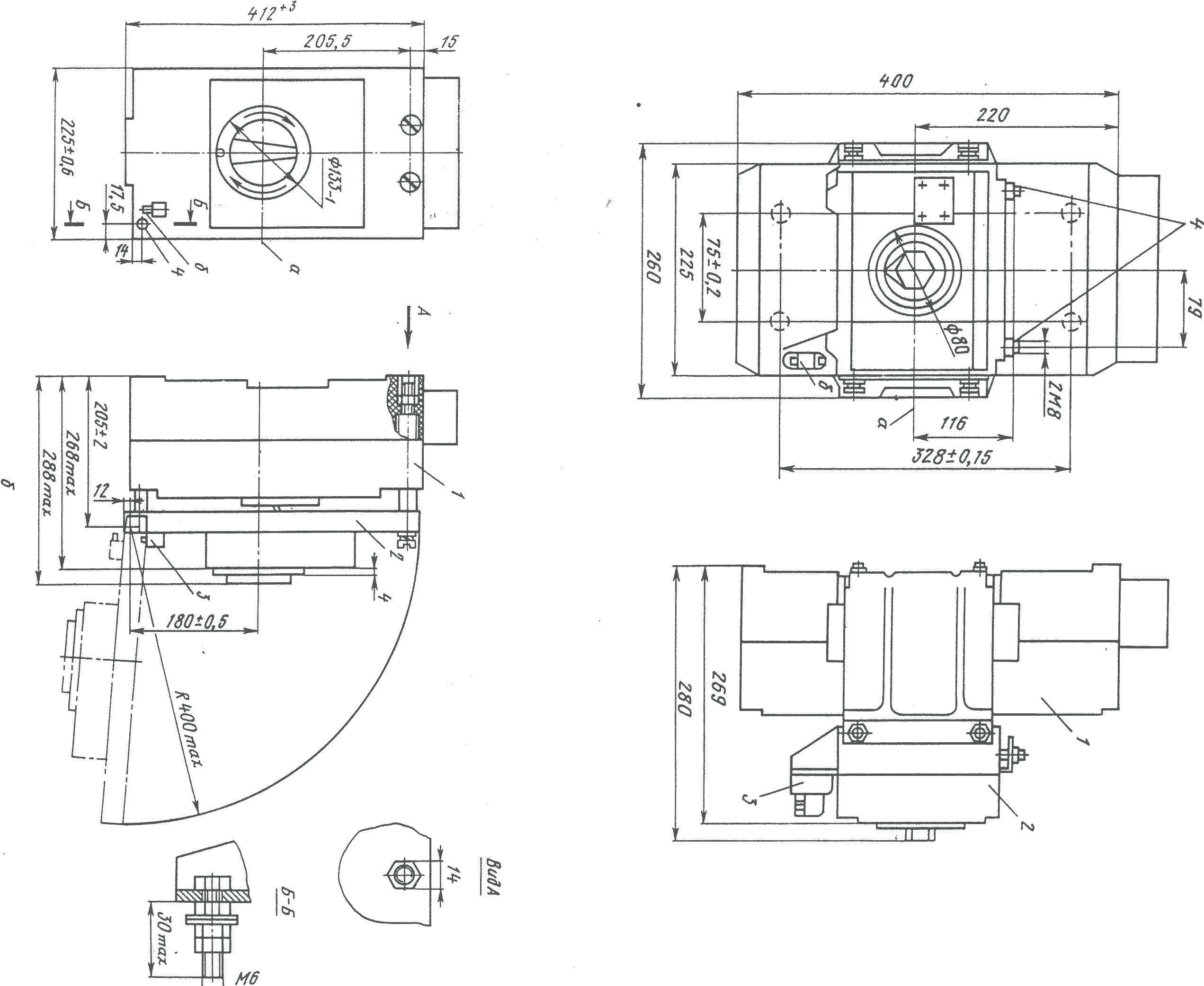

Рис. 28. Габаритні, настановні та приєднувальні розміри вимикачів А3790 з електромагнітним приводом:
а – вимикачі А3790Б, А3790С; б - вимикачі А3790Б, А3790С (І варіант), А3790Н; 1 - вимикач за рис. 25; 2 – привід; 3 - електричний з'єднувач;
а – горизонтальна вісь приводу; б - підведення зовнішніх провідників до приводу

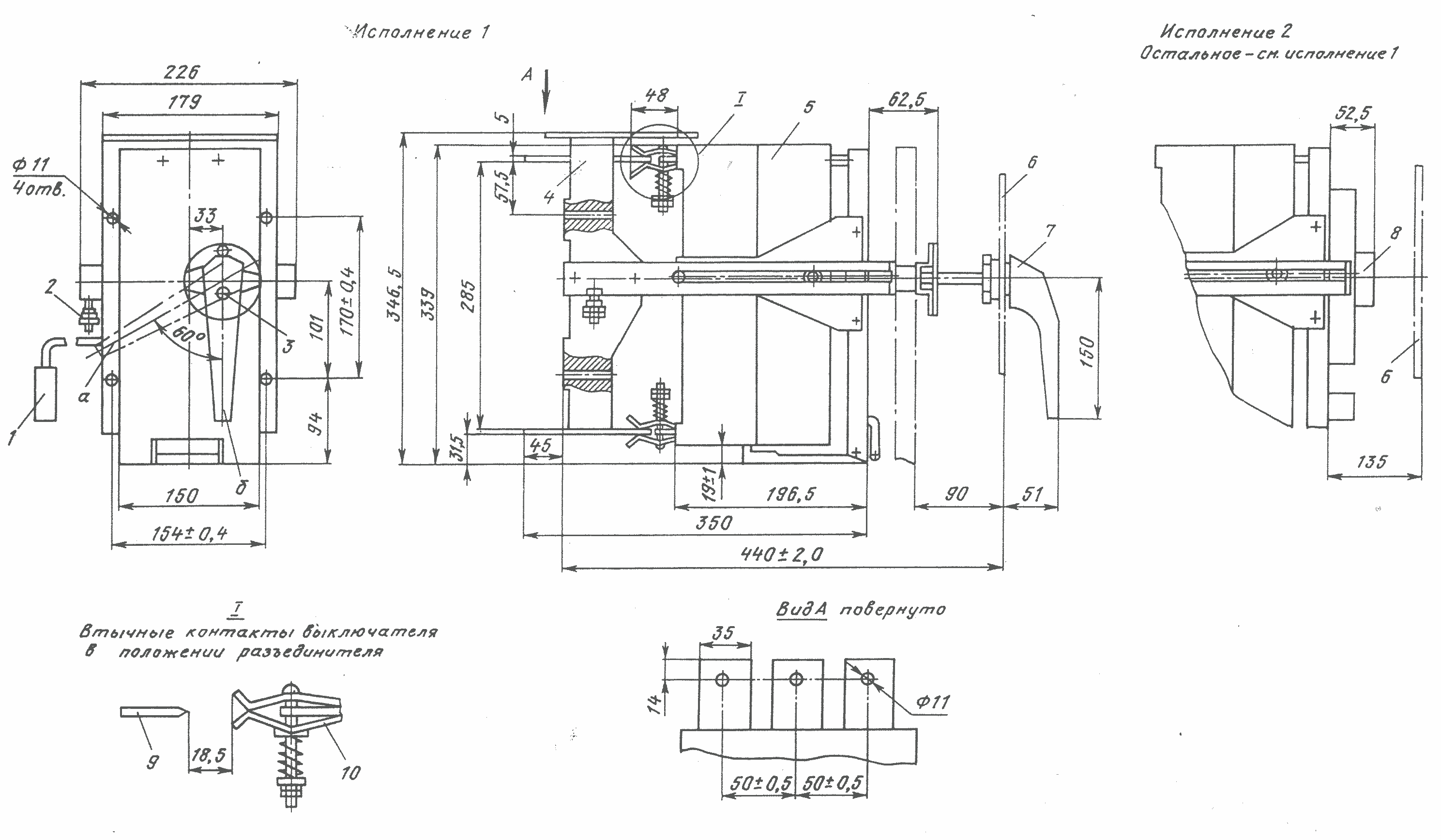

Мал. 29. Габаритні, настановні та приєднувальні розміри вимикачів А3710 висувного виконання
Вик. 1. Вимикач з механічним блокуванням та ручним приводом. Вик. 2. Вимикач з механічним блокуванням та електромагнітним приводом:
1 - електричний з'єднувач; 2 - затискач для заземлення висувного пристрою; 3 – замок; 4 – панель; 5 – вимикач; 6 – двері розподільного пристрою; 7 - привід ручний; 8 - електромагнітний привід; 9 - нерухомий плідний контакт; 10 - рухомий пружний контакт; а – включено; б - відключено
Рис. 30. Габаритні, настановні та приєднувальні розміри вимикачів А3720 висувного виконання
Вик. 1. Вимикач з механічним блокуванням та ручним приводом. Вик. 2. Вимикач з механічним блокуванням та електромагнітним приводом:
1 - електричний з'єднувач; 2 - затискач для заземлення висувного пристрою; 3 – замок; 4 – панель; 5 – вимикач; 6 – двері розподільного пристрою; 7 - привід ручний; 8 - електромагнітний привід; 9 - нерухомий плідний контакт; 10 - рухомий пружний контакт; а – включено; б - відключено
Рис. 31. Габаритні, настановні та приєднувальні розміри вимикачів А3790Б, А3790С висувного виконання
Вик. 1. Вимикач з механічним блокуванням та ручним дистанційним приводом. Вик. 2. Вимикач з механічним блокуванням та електромагнітним приводом (інше див. ісп. 1):
1 – з'єднувач; 2 – замок; 3 - затискач для заземлення висувного пристрою; 4 – панель; 5 - знімна ручка; 6 – двері розподільного пристрою; 7 - привід ручний дистанційний; 8 – вимикач; 9 - електромагнітний привід; 10 - контакт врубний нерухомий; 11 - контакт врубний рухомий; а – включено; б – відключено; в - зчленування; г - розчленування
Мал. 32. Габаритні, настановні та приєднувальні розміри вимикачів А3790Б, А3790С (варіант I) висувного виконання
Вик. 1. Вимикач з механічним блокуванням та ручним приводом. Вик. 2. Вимикач з механічним блокуванням та електромагнітним приводом (інше див. ісп. 1):
1 – з'єднувач; 2 - затискач для заземлення висувного пристрою; 3 – замок; 4 – панель; 5 – вимикач; б – двері розподільного пристрою; 7 - привід ручний; 8 - електромагнітний привід; 9 - нерухомий плідний контакт; 10 - рухомий плідний контакт
Таблиця
Ісп. 1. Вимикач стаціонарного виконання з ручним приводом.
Вик. 2. Вимикачі стаціонарного виконання з електромагнітним приводом.
Вик. 3. Вимикач у висувному виконанні з ручним або електромагнітним приводом

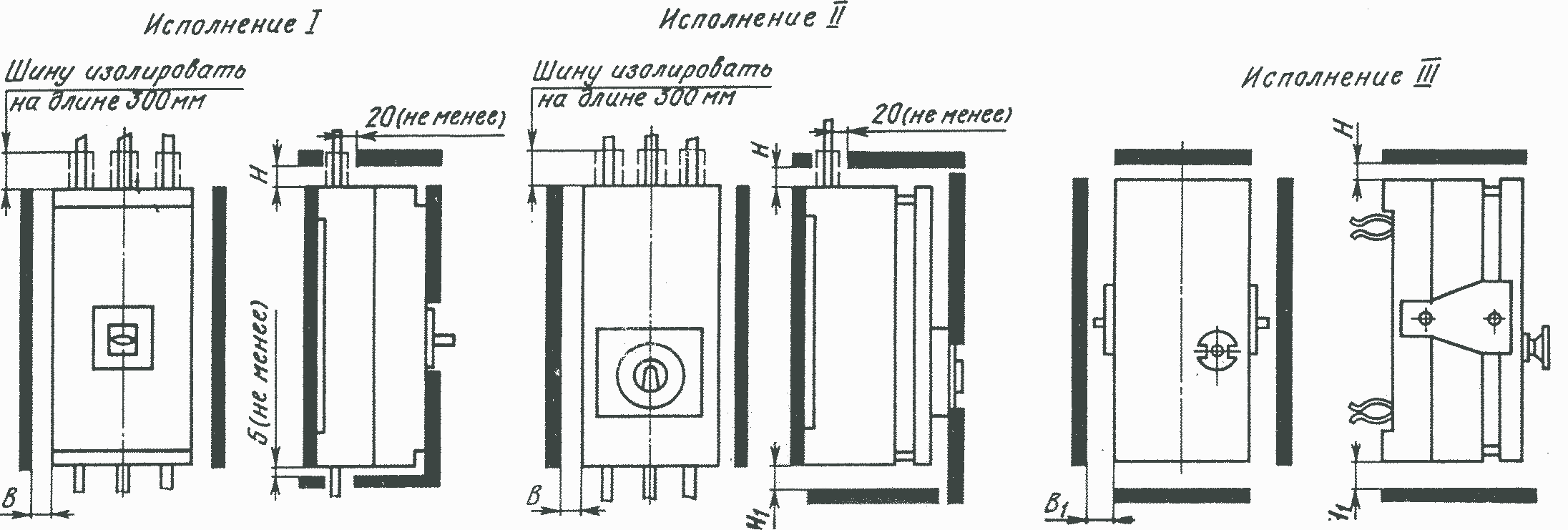

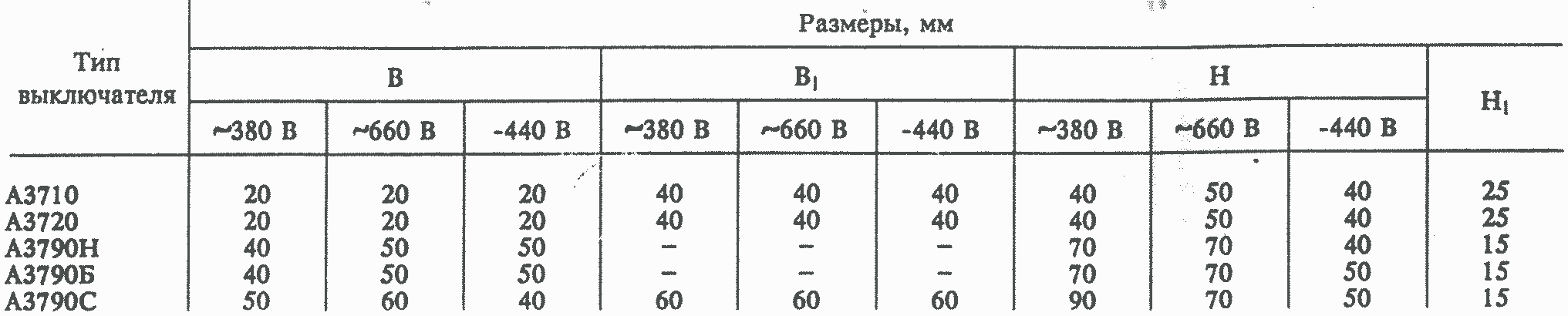

Рис. 33. Мінімально допустимі відстані від металевих частин розподільчого пристрою до вимикачів серії А3700.

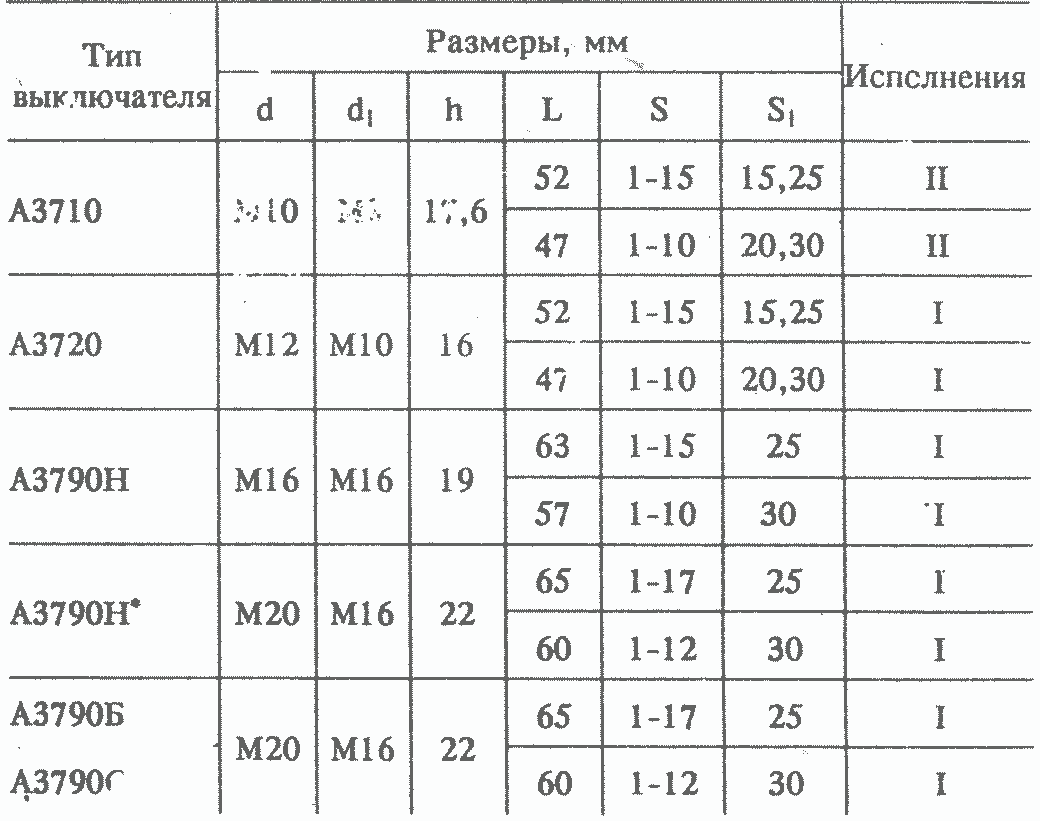

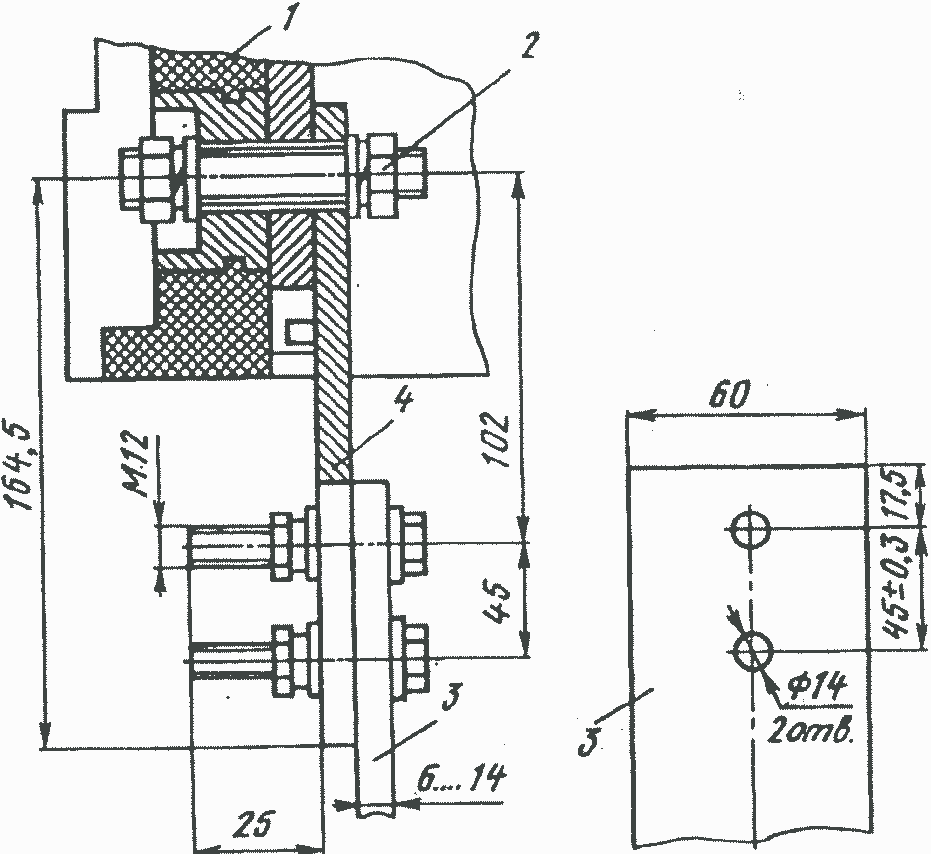

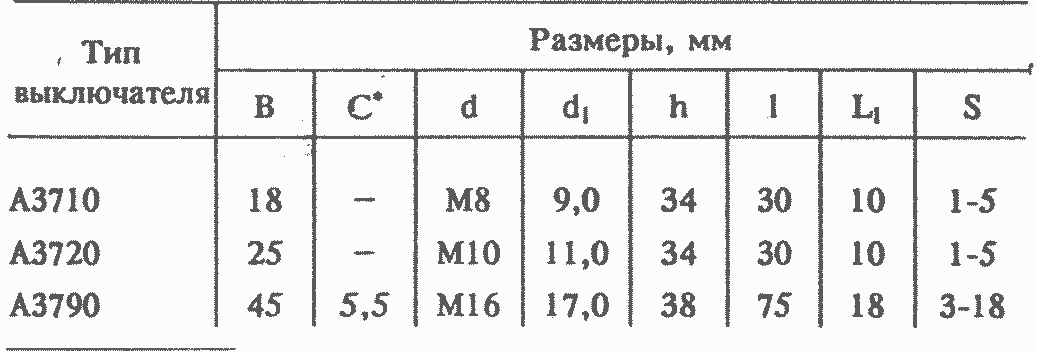

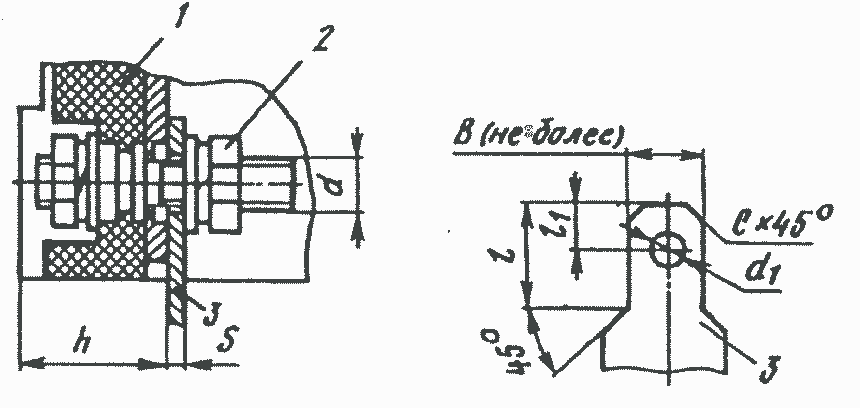

Рис. 34. Гвинтовий затиск для переднього приєднання до головного ланцюга вимикача шини, а також дроту або кабелю з кабельним наконечником (кабельний наконечник на малюнку не показаний): 1 - вимикач; 2 - затискач; 3 - шина, що приєднується
Фаску Сх45° робити на шинах з розміром понад 40 мм.
Рис. 35. Затискач для переднього приєднання до головного ланцюга вимикача дроту чи кабелю без кабельного наконечника: 1 – вимикач; 2 - затискач; 3 - провідник, що приєднується
Рис. 36. Затискач для переднього приєднання з перехідною шиною вимикачів А3790Б, А3790С, А3790Н:
1 – вимикач; 2 - затискач; 3 - шина, що приєднується; 4 - перехідна шина

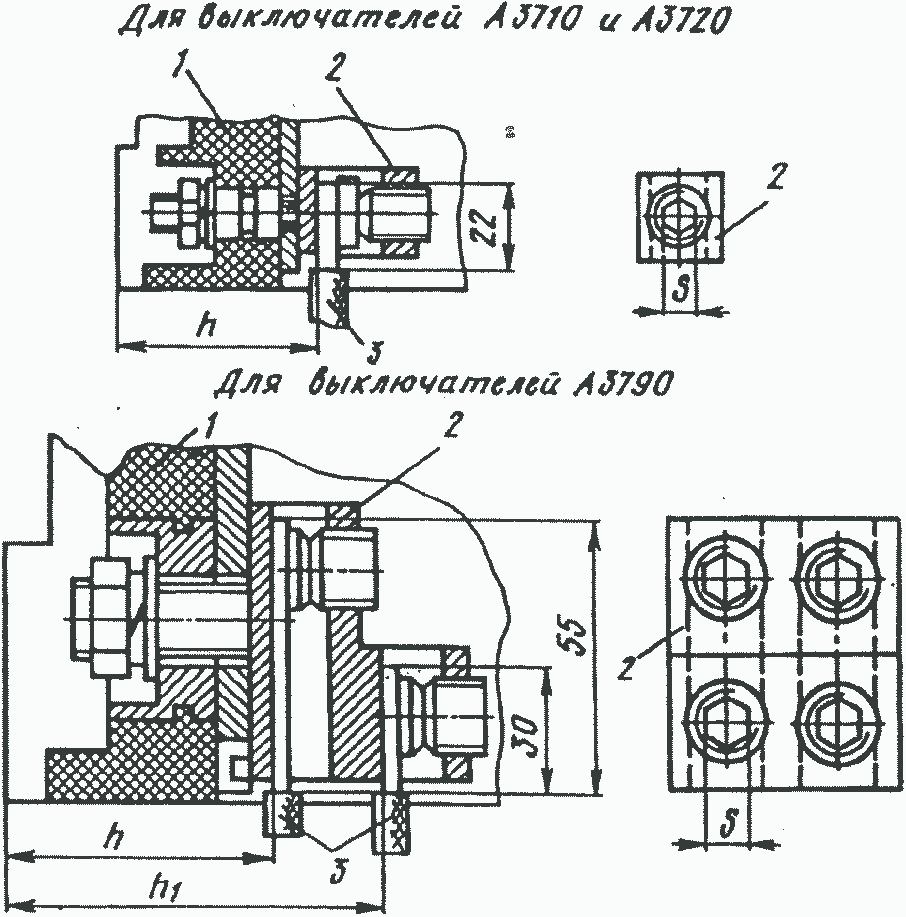

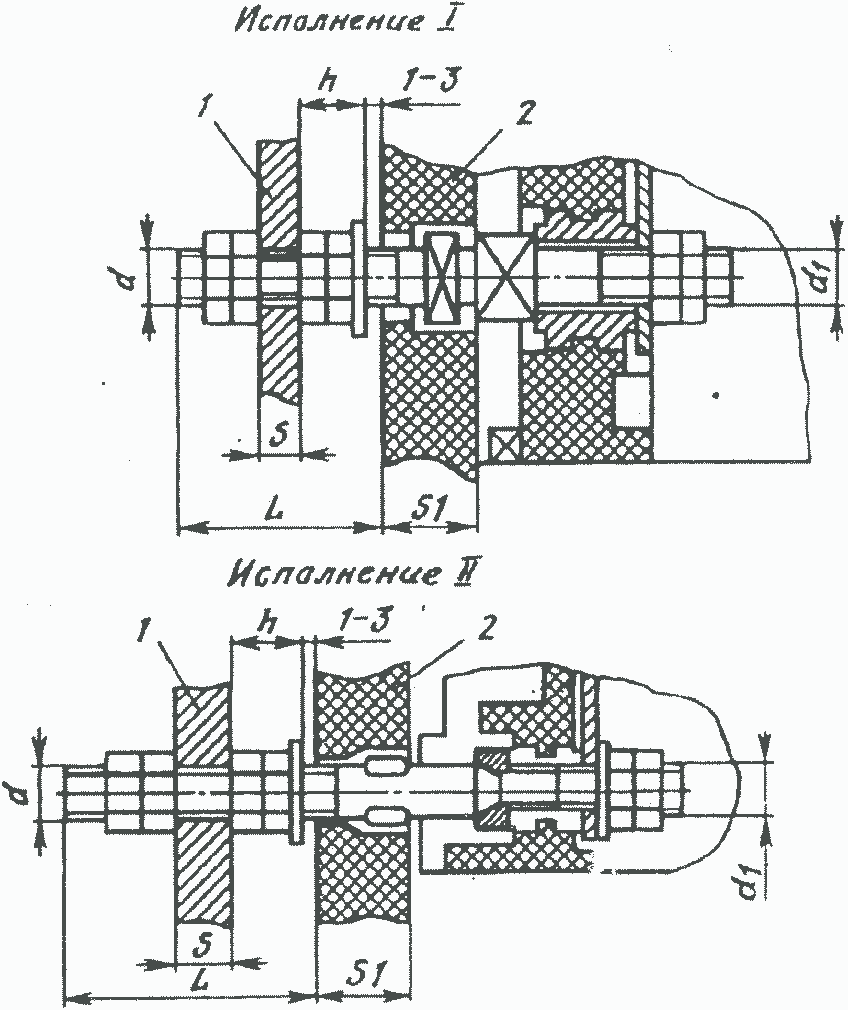

Рис. 37. Гвинтовий затискач для приєднання зовнішніх провідників до головного ланцюга вимикача з задньої сторони при встановленні на ізоляційній панелі:
1 - шина, що приєднується; 2 - націль ізоляційна

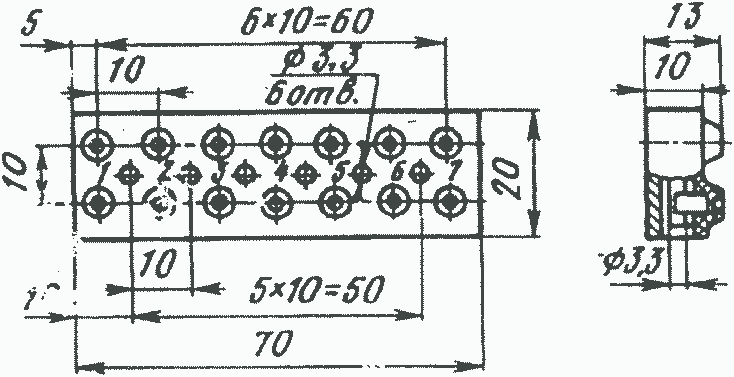

Рис. 38. Колодка затискна (затискачі допускають приєднання дроту від 0,5 до 2,5 мм2)
Номінальний струм 500 та 630 А.

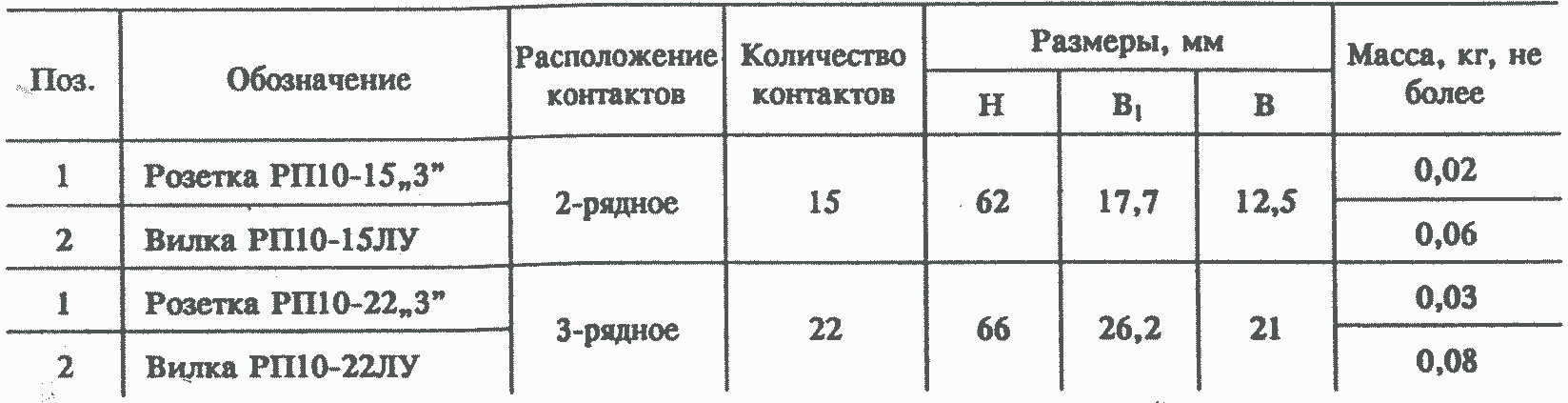

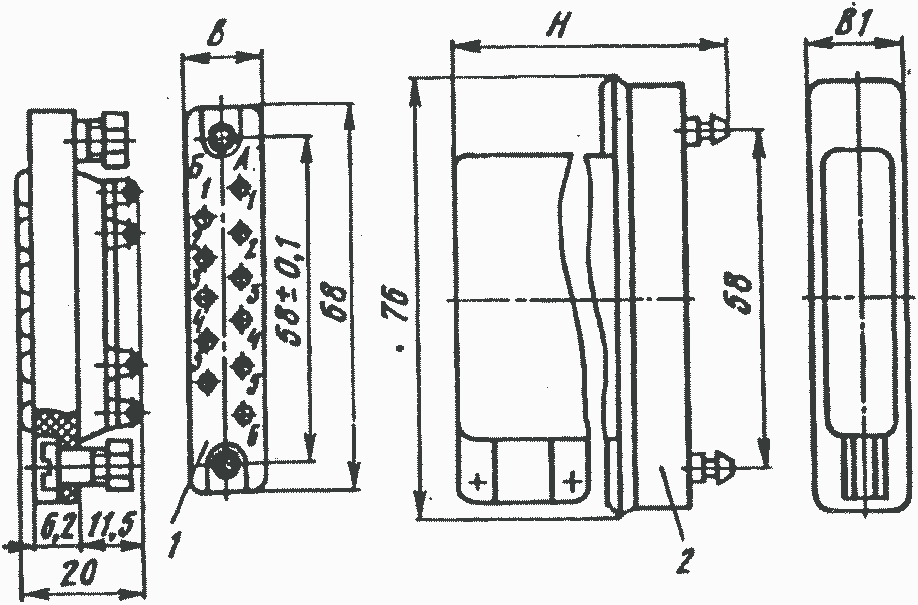

Рис. 39. Електричний з'єднувач
Для вмикання вимикачів у комплектні розподільного пристрою та швидкої їх заміни передбачено виконання вимикачів з висувним пристроєм. Вимикачі висувного виконання призначені для роботи в комплекті з панеллю, на якій встановлюються нерухомі контакти (ножі) і направляючі для переміщення вимикача. Панель призначена для встановлення в осередку розподільного пристрою. Є також виконання вимикачів висувного виконання без панелі.
Вимикачі висувного виконання з електромагнітним приводом допускають дистанційне оперування вимикачем у робочому положенні та в положенні роз'єднувача при закритих та відкритих дверях розподільного пристрою.
Вимикачі висувного виконання без електромагнітного приводу мають ручний дистанційний привід, що встановлюється на двері розподільного пристрою та забезпечує оперування вимикачем у робочому положенні та в положенні роз'єднувача при закритих дверях розподільного пристрою.
Вимикачі стаціонарного та висувного виконань допускають приєднання до висновків головного ланцюга мідних та алюмінієвих провідників. Способи приєднання зовнішніх провідників до висновків головного ланцюга та номенклатура затискачів наведені в табл. 16.
На електромагнітному приводі вимикачів стаціонарного та висувного виконань встановлюється з'єднувач для приєднання зовнішніх провідників.
Вимикачі висувного виконання мають втичні електричні контакти, що забезпечують з'єднання з висновками головного ланцюга.
Приєднання зовнішніх провідників до додаткових складальних одиниць вимикачів висувного виконання здійснюється через затискну колодку за допомогою з'єднувача типу РП10. Для вимикачів висувного виконання А3790Б, А3790С, що виготовляються за варіантом 1, допускається приєднання зовнішніх провідників без затискних колодок. Провідники від додаткових складальних одиниць приєднуються до вилки з'єднувача, при цьому довжина провідників має бути (800±100) мм.
За способом приєднання зовнішніх провідників до незалежного розчеплювача, до вільних контактів та до нульового розчіплювача вимикачі виготовляються двох виконань:
із затискними колодками, встановленими на вимикачі, для вимикачів із заднім та комбінованим приєднанням зовнішніх провідників до висновків головного ланцюга;
без затискних колодок для вимикачів із заднім, переднім та комбінованим приєднанням зовнішніх провідників до висновків головного ланцюга. При цьому провідники від додаткових складальних одиниць повинні виводитись в одній або кількох ізоляційних трубках. Довжина виведених провідників (800±150 мм). На висувному пристрої та приводі вимикача є затискач для заземлення (занулення), виконаний відповідно до вимог ГОСТ 12434-73.
Схеми електричних вимикачів серії А3700 без додаткових складальних одиниць наведені на рис. 9, схеми електричних з'єднань додаткових складальних одиниць - на рис. 10-22.
Розташування затискних колодок X1, Х2, Х3 наведено на рис. 22-25, з'єднувачів ланцюгів керування електромагнітного приводу – на рис. 26-28, висувного пристрою – на рис. 29-32.
Габаритні, настановні та приєднувальні розміри вимикачів серії А3700 наведено на рис. 23-32, мінімальні відстані від металевих частин розподільчого пристрою до вимикачів – на рис. 33. Гвинтові затискачі для приєднання провідників до головного ланцюга наведені на рис. 34-37, колодки затискні – на рис. 38, з'єднувач – на рис. 39. Маса вимикачів А3710 А3720 А3790Н наведена в табл. 17, А3790Б, С - у табл. 18, маса затискачів - у табл. 19.
Таблиця 16

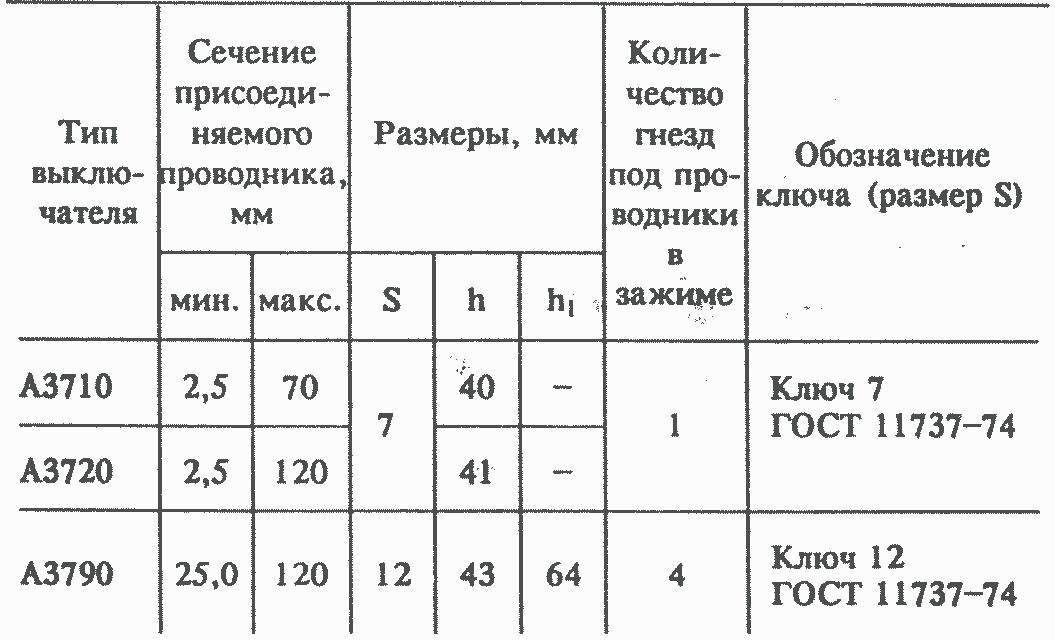

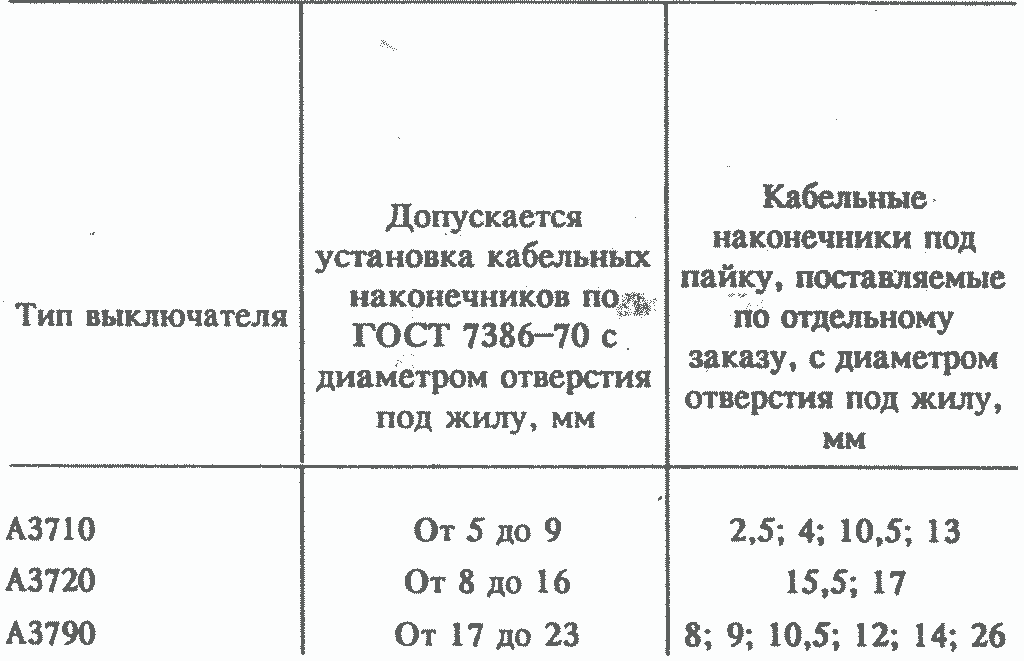

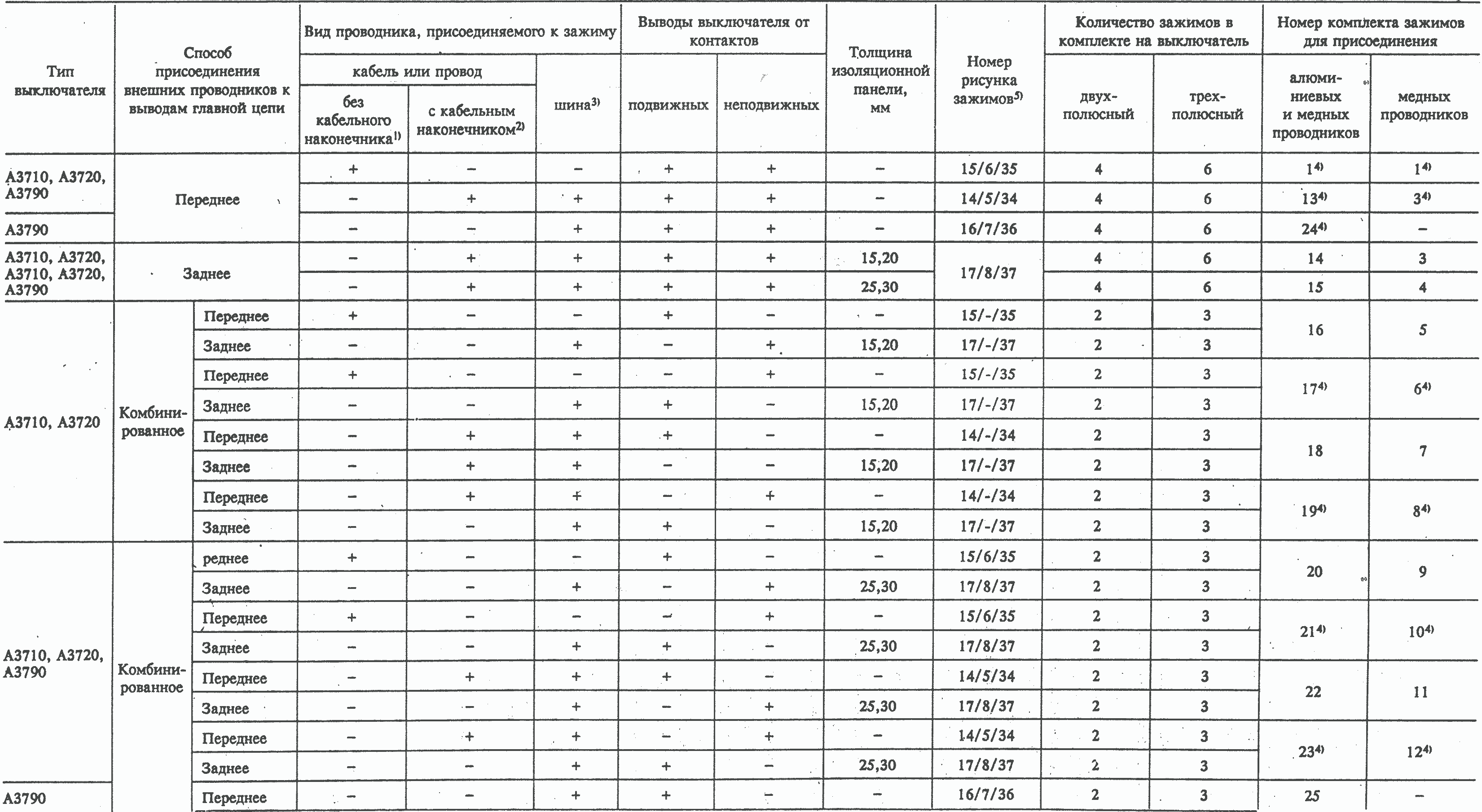

Номенклатура затискачів
1) Максимальна кількість провідників, що приєднуються до одного затискача, визначається кількістю гнізд під провідники затискача. Кожне гніздо затискача призначене для приєднання одного провідника.
2) Затискач призначений для приєднання одного кабельного наконечника.
3) Затискачі призначені для приєднання однієї шини.
4) Для вимикачів на 660 В комплектно поставляється козирок.
Таблиця 17
Маса вимикача та додаткових складальних одиниць, кг, не більше
Тип вимикача | Вимикач | Незалежний розчіплювач | Нульовий розчіплювач | Панель | Ручний привід | 2 замикаючих та 2 розмикаючих вільних контактів | |||
стаціонарного виконання | висувного | ||||||||
без приводу | з приводом | без приводу | з приводом | ||||||
А3711Б | 4,0 | 6,5 | 7,5 | 8,0 |
|
| 3,5 |
|
|
А3712Б | 5,5 | 7,7 | 8,5 | 9,0 |
|
| 4,0 |
|
|
А3713Б | 6,5 | 9,0 | 10,0 | 10,5 |
|
| 3,5 |
|
|
А3714Б | 7,5 | 9,5 | 11,5 | 12,0 |
|
| 4,0 |
|
|
А3715Б | 6,0 | 8,0 | 9,0 | 9,5 |
|
| 3,5 |
|
|
А3716Б | 6,5 | 8,5 | 9,5 | 10,5 |
|
| 4,0 |
|
|
А3717Б | 3,5 | 5,5 | 7,0 | 7,5 |
|
| 3,5 |
|
|
А3718Б | 4,0 | 6,0 | 8,0 | 8,5 |
|
| 4,0 |
|
|
А3711Ф | 3,5 | 5,5 | 6,5 | 7,5 |
|
| 3,5 |
|
|
А3712Ф | 4,0 | 6,0 | 7,5 | 8,5 |
|
| 4,0 |
|
|
А3715Ф | 5,0 | 7,0 | 8,0 | 9,0 |
|
| 3,5 |
|
|
А3716Ф | 6,0 | 8,0 | 9,5 | 10,5 |
|
| 4,0 |
|
|
А3717Ф | 3,0 | 5,0 | 5,5 | 7,0 |
|
| 3,5 |
|
|
А3718Ф | 3,5 | 5,5 | 7,5 | 8,0 |
|
| 4,0 |
|
|
А3721Б | 7,0 | 9,5 | 10,5 | 11,5 | 0,15 | 0,3 | 4,0 | 0,6 | 0,1 |
А3722Б | 7,5 | 10,0 | 12,0 | 13,0 |
|
| 4,5 |
|
|
А3723Б | 8,5 | 11,0 | 12,0 | 13,0 |
|
| 4,0 |
|
|
А3724Б | 9,5 | 12,0 | 14,0 | 14,5 |
|
| 4,5 |
|
|
А3725Б | 7,5 | 10,0 | 10,5 | 11,5 |
|
| 4,0 |
|
|
А3726Б | 8,5 | 10,5 | 11,5 | 12,5 |
|
| 4,5 |
|
|
А3727Б | 6,5 | 9,0 | 10,0 | 11,0 |
|
| 4,0 |
|
|
А3728Б | 7,5 | 10,0 | 11,5 | 12,5 |
|
| 4,5 |
|
|
А3721Ф | 4,5 | 7,0 | 8,5 | 9,5 |
|
| 4,0 |
|
|
А3722Ф | 5,5 | 8,0 | 10,0 | 10,5 |
|
| 4,5 |
|
|
А3725Ф | 6,5 | 9,0 | 10,5 | 11,5 |
|
| 4,0 |
|
|
А3726Ф | 7,5 | 10,0 | 12,0 | 12,5 |
|
| 4,5 |
|
|
А3727Ф | 4,5 | 7,0 | 8,0 | 9,0 |
|
| 4,0 |
|
|
А3728Ф | 5,0 | 8,0 | 9,5 | 10,5 |
|
| 4,5 |
|
|
А3795Н | 13,8 | 21,4 | - | - |
|
| 6,8 |
|
|
А3796Н | 17,7 | 25,4 | - | - |
|
| 7,3 |
|
|
Маса вимикача та додаткових складальних одиниць, кг, не більше
Тип вимикача | Вимикач | Незалежний розчіплювач та контакти допоміжного ланцюга | Нульовий розчіплювач напруги | Панель | Панель варіанта II | Ручний дистанційний привід | 2 замикаючих та 2 розмикаючих вільних контактів | ||||||
стаціонарного виконання | висувного виконання | висувного виконання за варіантом I | |||||||||||
без електромагнітного приводу | з електромагнітним приводом | з електромагнітним приводом за варіантом I | без електромагнітного приводу | з електромагнітним приводом | без електромагнітного приводу | з електромагнітним приводом за варіантом I | |||||||
А3791Б | 13,00 | - | 19,50 | - | - | 20,50 | 23,50 | 0,433 | 0,4 | - | 6,8 | 0,6 | 0,1 |
А3792Б | 16,50 | - | 23,00 | - | - | 25,00 | 28,00 | - | 7,3 | ||||
А3793Б | 15,6 | 21,29 | 22,10 | 20,33 | 23,18 | 23,10 | 26,10 | 6,13 | 6,8 | ||||
А3794Б | 19,23 | 24,92 | 25,73 | 24,93 | 27,78 | 28,73 | 31,73 | 6,7 | 7,3 | ||||
А3793С | 15,27 | 20,96 | 21,77 | 20,00 | 22,85 | 22,77 | 25,77 | 6,13 | 6,8 | ||||
А3794С | 18,67 | 24,56 | 25,37 | 24,57 | 27,42 | 28,37 | 31,37 | 6,7 | 7,3 | ||||
А3797С | 13,289 | 18,979 | 19,789 | 18,019 | 20,878 | 23,789 | 23,789 | 6,13 | 6,8 | ||||
А3798С | 17,359 | 23,049 | 23,859 | 23,059 | 25,909 | 26,859 | 29,859 | 6,7 | 7,3 | ||||
Таблиця 19
Номер комплекту затискачів | Маса комплекту затискачів, кг для вимикачів | |||||
двополюсне виконання типів | триполюсного виконання типів | |||||
А3710 | А3720 | А3790 | А3710 | А3720 | А3790 | |
1 | 0,40 | 0,40 | 1,75 | 0,60 | 0,60 | 2,65 |
2; 13 | 0,12 | 0,17 | 0,75 | 0,18 | 0,25 | 1,10 |
3; 4; 14; 15 | 0,70 | 0,90 | 3,00 | 1,00 | 1,35 | 4,50 |
5; 6; 9; 10; 16; 17; 20; 21 | 0,55 | 0,65 | 2,40 | 0,83 | 0,98 | 3,60 |
7; 8; 11; 12; 18; 19; 22; 23 | 0,40 | 0,45 | 1,90 | 0,60 | 0,70 | 2,90 |
24 | — |
| 3,85 | — | — | 5,75 |
25; 26 | — | — | 3,50 | — | — | 5,25 |
Маса козирка для вимикача: А3710 - 0,14 кг; А3720 – 0,17 кг; А3790 – 0,27 кг.
