Типи вимикачів, номінальні струми максимальних розчіплювачів струму, зносостійкість та гранична комутаційна здатність вимикачів А3700 наведено в табл. 1-7.
Уставки по струму спрацьовування електромагнітних розчіплювачів у спокійному стані вимикача при протіканні струму по одному, двом, трьом його полюсам відповідають наведеним у табл. 2-6.
Уставки по струму спрацьовування теплових розчіплювачів у спокійному стані вимикача при температурі навколишнього повітря 40°З перебігу струму по всіх полюсах вимикача відповідають наведеним у табл. 3 та 5.
Електродинамічна та термічна стійкість неавтоматичних вимикачів наведена у табл. 7 Уставки по струму спрацьовувань напівпровідникового розчіплювача, їх значення, що калібруються, наведені в табл. 1, 2.
Теплові розчіплювачі вимикачів змінного та постійного струму в спокійному стані при температурі навколишнього повітря 40° С та одночасному протіканні струму по всіх полюсах вимикача: не викликають спрацьовування вимикача при номінальному струмі теплового розчіплювача;
не викликають спрацьовування вимикача при струмі 1,05 від номінального струму теплового розчіплювача за час менше 1 години для вимикачів з тепловими розчіплювачами на номінальний струм до 63 А і менше 2 год для вимикачів з тепловими розчіплювачами на номінальний струм понад 63 А з холодного стану вимикача;
викликають спрацьовування вимикачів при струмі 1,35 від номінального струму теплового розчіплювача для вимикачів з тепловими розчіплювачами до 63, протягом менше 1 год, при струмі 1,25 від номінального струму теплового розчіплювача за час менше 2 год при початку відліку з нагрітого стану вимикача. Напівпровідникові розчеплювачі вимикачів в умовах експлуатації допускають регулювання наступних параметрів: номінального робочого струму розчіплювача; уставки по струму спрацьовування у зоні струмів короткого замикання; уставки за часом спрацьовування у зоні струмів перевантаження; уставки за часом спрацьовування в зоні струмів короткого замикання (тільки для селективних вимикачів).
Напівпровідникові розчіплювачі не викликають спрацьовування вимикача при струмі, що перевищує уставку по струму спрацьовування в зоні струмів перевантаження, якщо тривалість протікання струму не перевищує 0,75 величини часу спрацьовування при цьому струмі і по закінченні перевантаження струм знизиться до величини, що не перевищує встановлений при регулюванні струм напівпровідникового розчеплювача.
Вимикачі типів А3793С А3794С забезпечують витримку часу, наведену в табл. 1, у зоні струмів короткого замикання до верхньої межі селективності, що дорівнює 20 кА (діюче значення) в ланцюгу змінного струму, і до 35 кА (найбільше значення очікуваного струму) в ланцюгу постійного струму в комутаційному циклі О-П-ВО-П-ВО за ГОСТ 9098-78 при операції „Про” При операції „ВО” вимикачі можуть спрацьовувати без витримки часу.
Вимикачі А3790С можуть спрацьовувати без витримки часу при струмах понад верхню межу зони селективності.

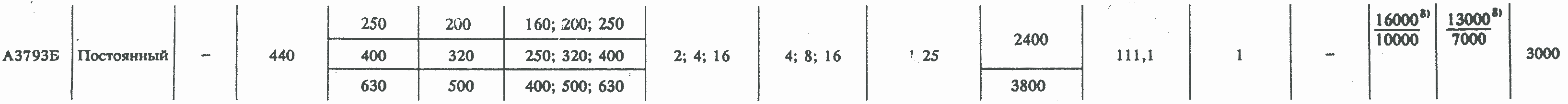

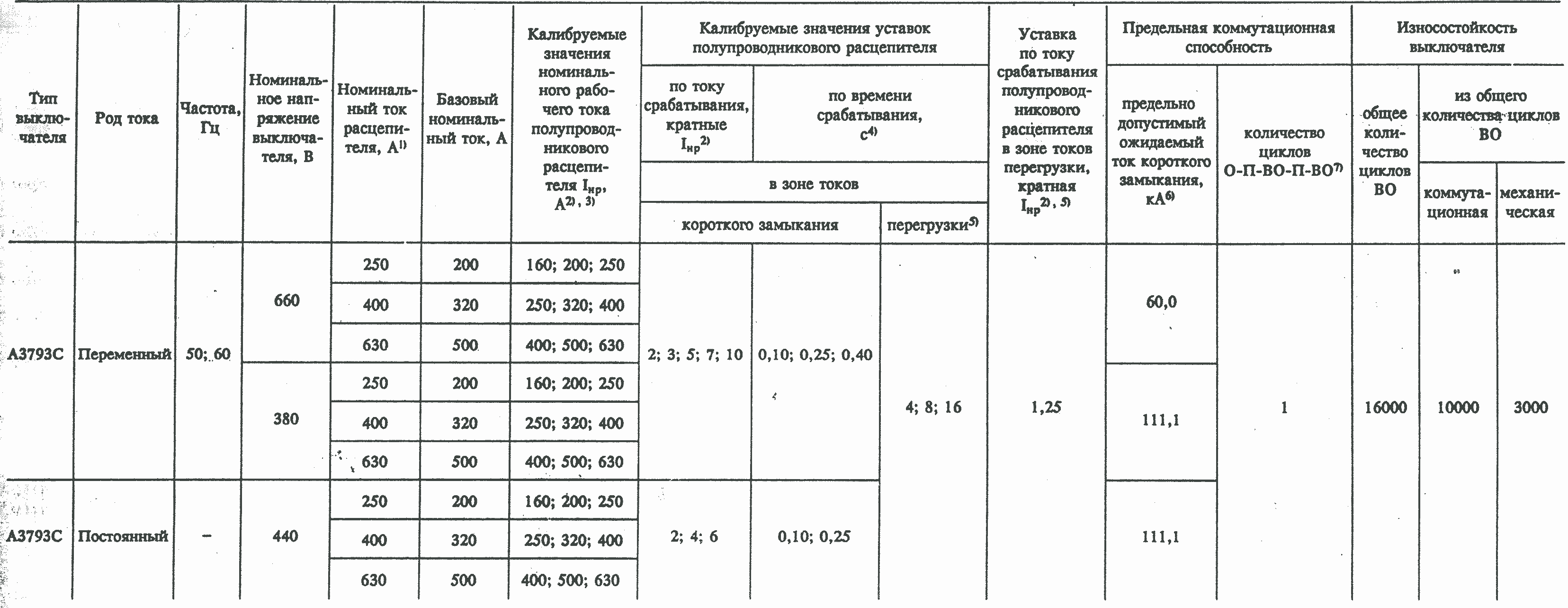

Таблиця 1
Вимикачі селективні з напівпровідниковими розчіплювачами

Таблиця 2

Вимикачі струмообмежувальні з електромагнітними та напівпровідниковими розчіплювачами

Час спрацьовування в зоні струмів короткого замикання вимикачів постійного струму не змінюється.

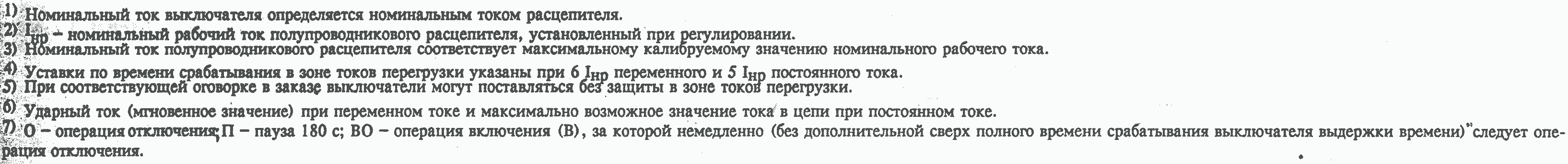

Номінальний струм вимикача визначається номінальним струмом напівпровідникового розчіплювача.
2) Інр - номінальний робочий струм напівпровідникового розчіплювача, встановлений при регулюванні.

1.  Номінальний, струм напівпровідникового розчіплювача відповідає максимальному значення, що калібрується, номінального робочого струму.
2. Уставки за часом спрацьовування в зоні струмів перевантаження вказані при 6 Інр змінного і 5 Інр постійного струму.
< li>Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
3. О - операція відключення; П – пауза 180 с; ВО - операція включення (В), за якою негайно (без додаткової, понад повний час спрацьовування вимикача, витримки часу) слідує операція відключення.
4. Пауза між циклом О-П-ВО-П-ВО та операцією ПРО , а також між операціями Про не менше 15 хв.
5. У чисельнику зазначена зносостійкість вимикачів без електромагнітного приводу, у знаменнику - з електромагнітним приводом.

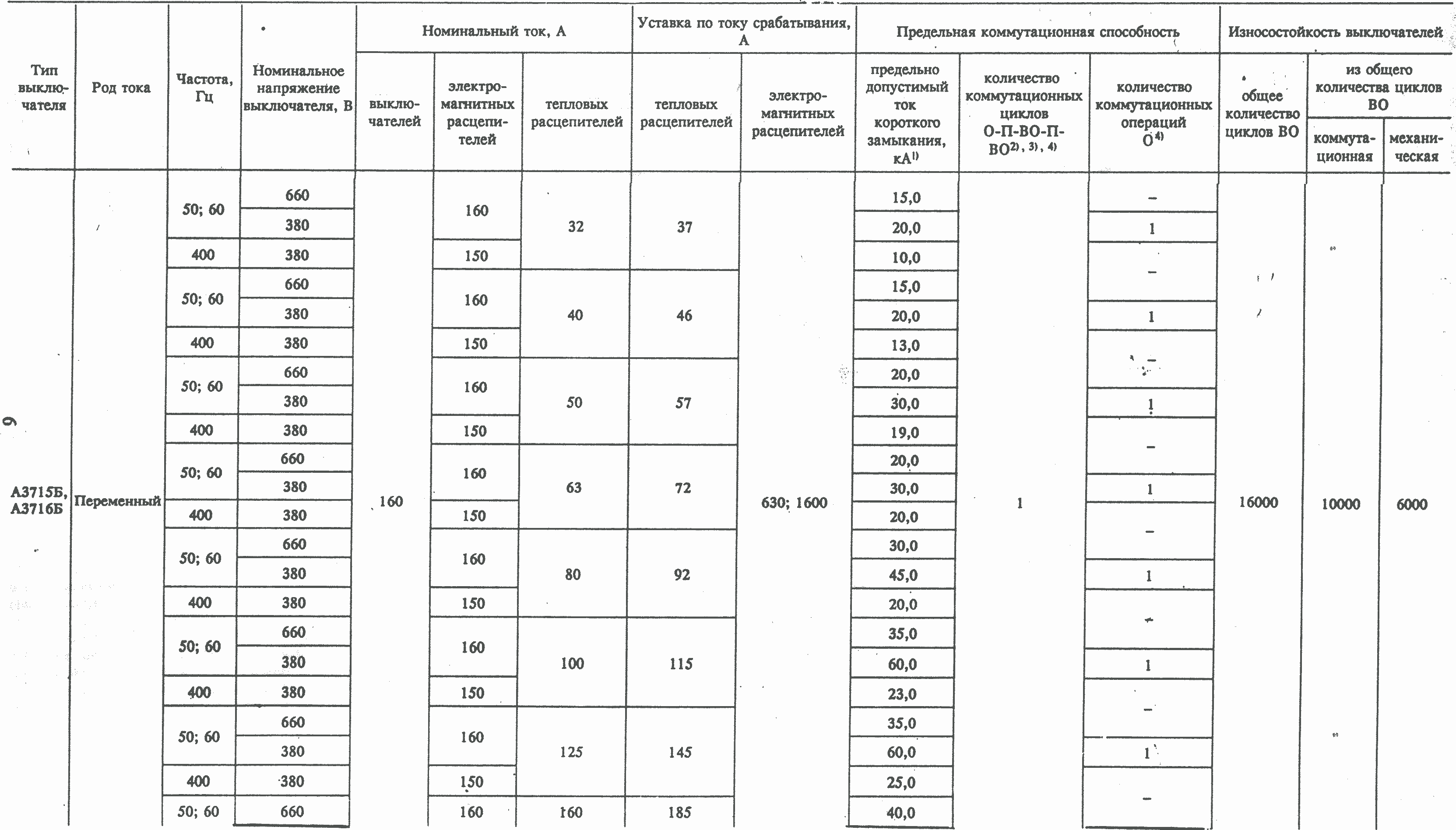

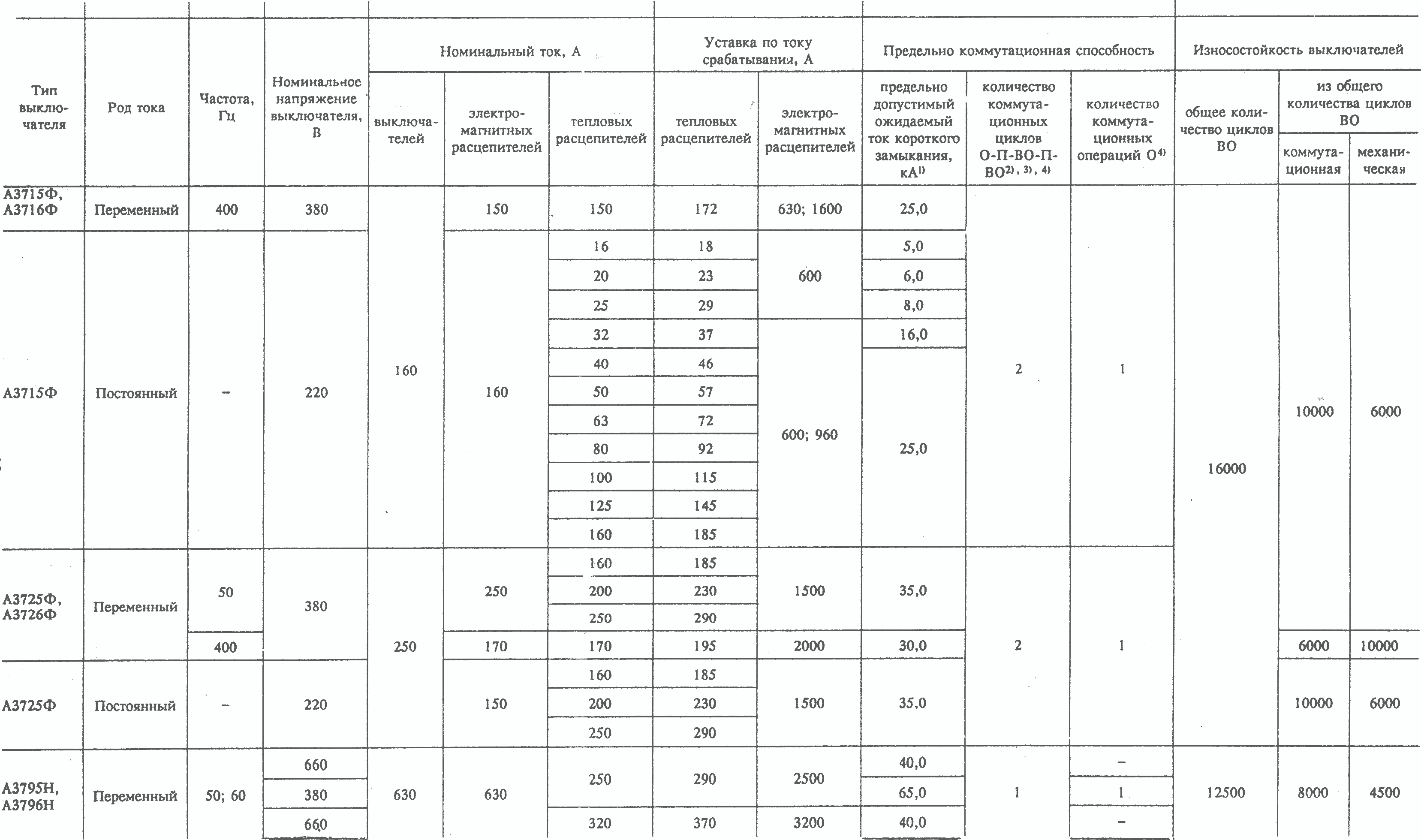

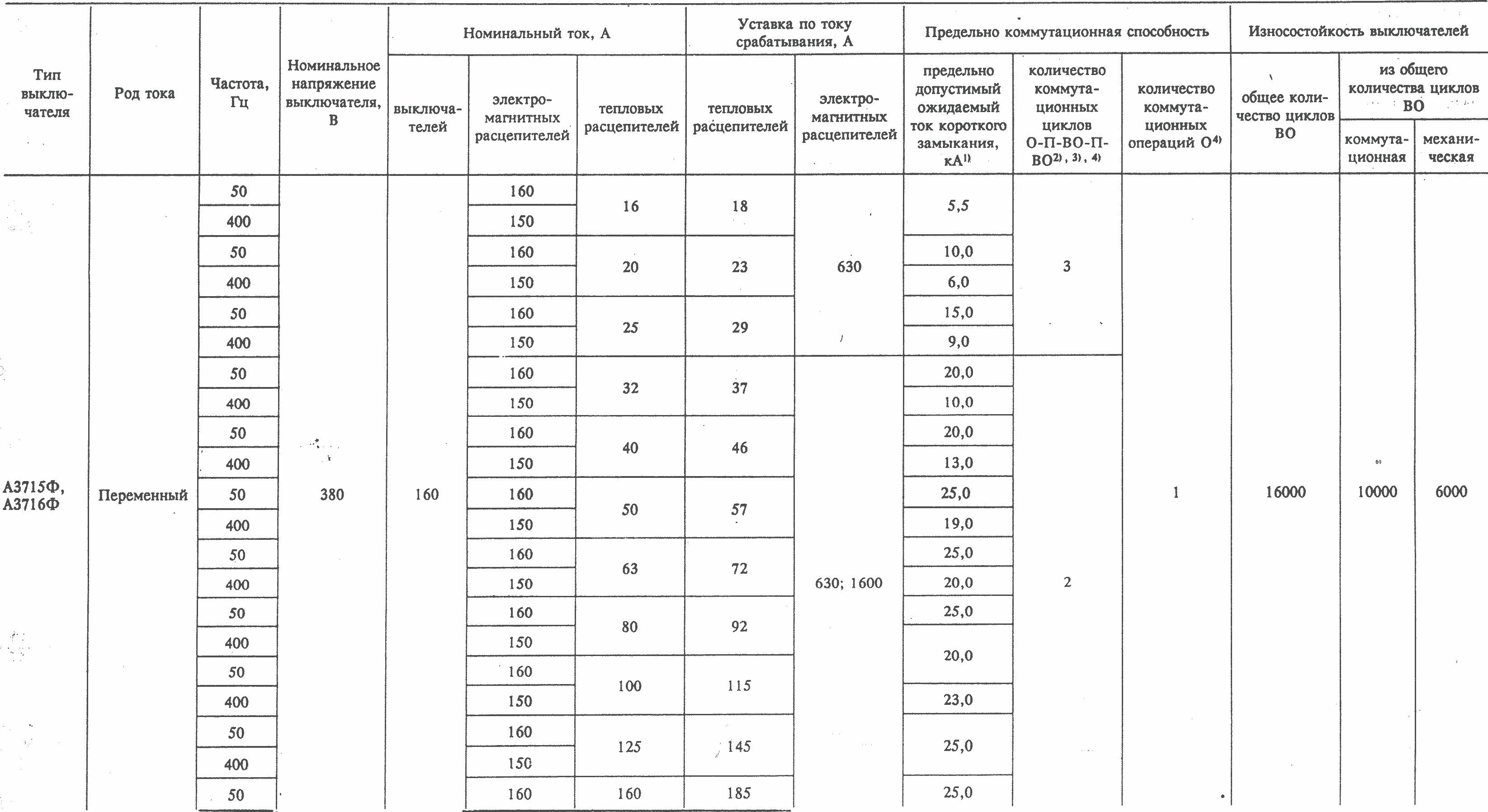

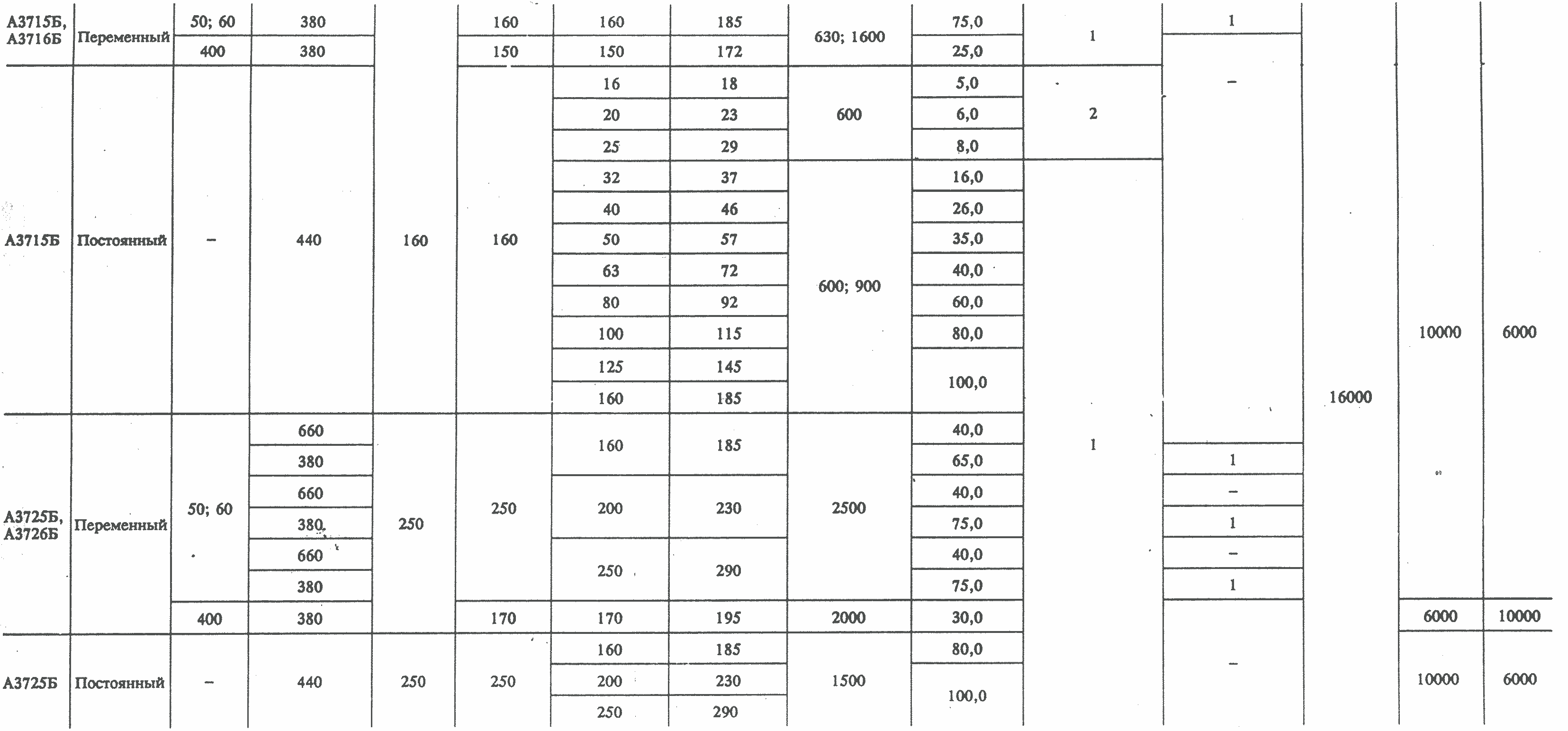

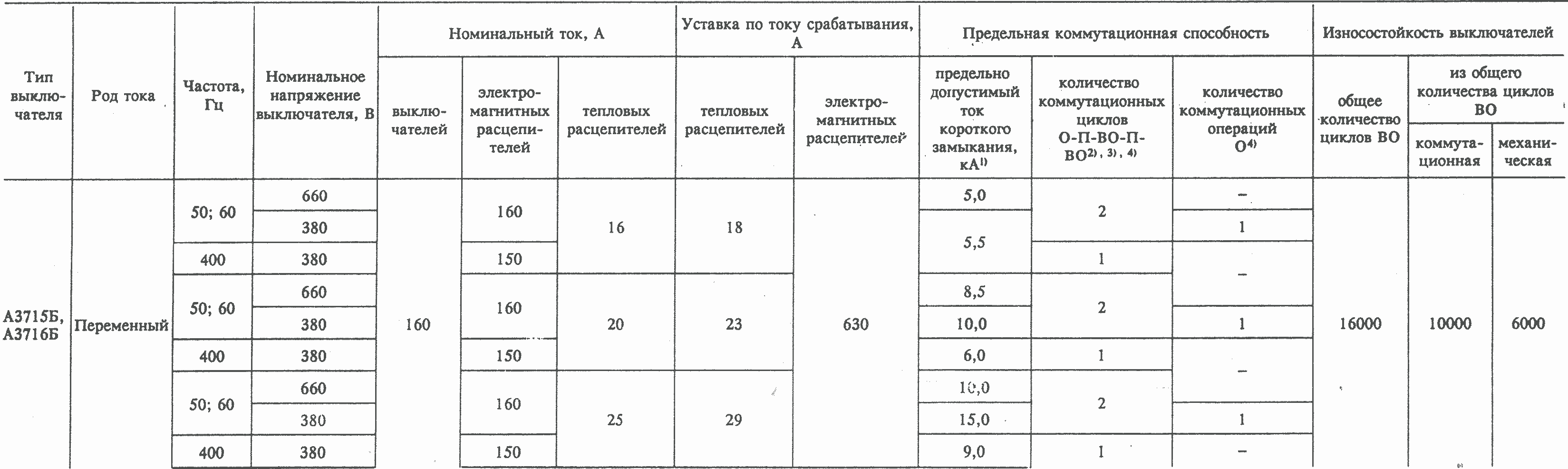

Таблиця 3
Вимикачі струмообмежувальні з електромагнітними та тепловими розчіплювачами

Продовження таблиці 3

1. Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
2. О - операція відключення; П – пауза 180 с; ВО - операція включення (В), за якою негайно (без додаткової, понад повний час спрацьовування вимикача, витримки часу) слідує операція відключення.
3. Пауза між комутаційними циклами Ό-Π-ΒΟ-Π-ΒΟ не менше 30 хв.
4. Пауза між комутаційним циклом О-П-ВО-П-ВО та операцією Про не менше 15 хв.

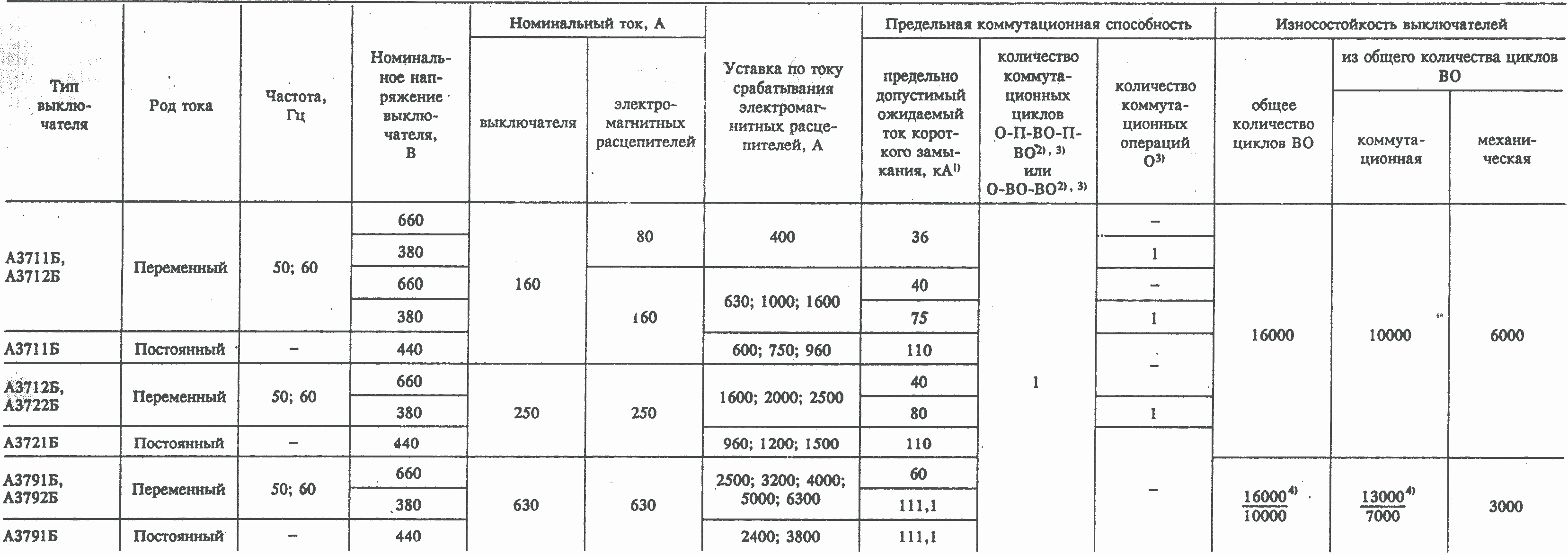

Таблиця 4
Вимикачі струмообмежувальні електромагнітні розчіплювачі

1. Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
2. О - операція відключення; П – пауза 180 с; ВО - операція включення (В), за якою негайно (без додаткової, понад повний час спрацьовування вимикача, витримки часу) слідує операція відключення для вимикачів А3710Б, А3720Б, ПРО-ВО для вимикачів А3790Б.
3. Пауза між циклом О-П-ВО-П-ВО та операцією Про не менше 15 хв (для вимикачів А3710Б, А3720Б).
4. У чисельнику вказана зносостійкість для вимикачів без електромагнітного приводу, у знаменнику - з електромагнітним приводом.

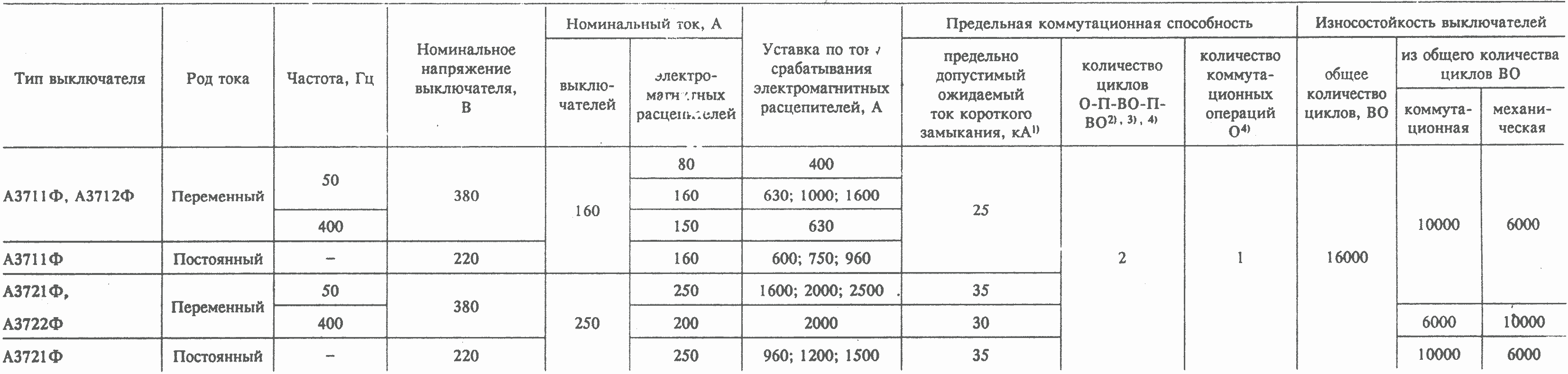

Таблиця 5
Вимикачі нетокообмежуючі з електромагнітними та тепловими розчіплювачами

Продовження таблиці 5

1.  Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
2. О - операція відключення; П – пауза 180 с; ВО - операція включення (В), за якою негайно (без додаткової понад повний час спрацьовування вимикача витримки часу) слідує операція відключення.
3. Пауза між комутаційними циклами О-П-ВО-П-ВО не менше 30 хв .
4. Пауза між комутаційним циклом О-П-ВО-П-ВО та операцією Про не менше 15 хв.

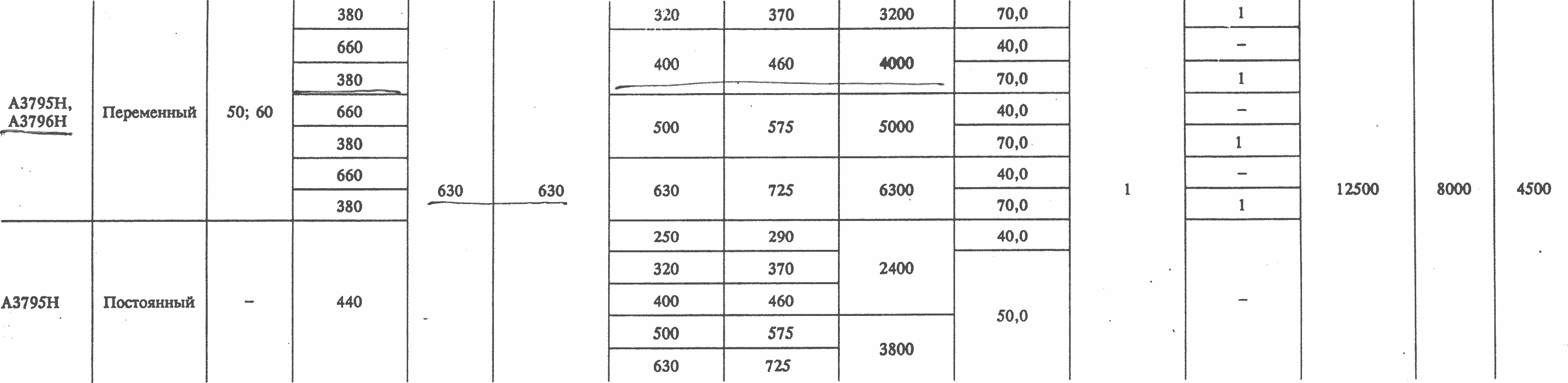

Таблиця 6
Вимикачі, що не обмежують електромагнітними розчіплювачами

     Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
Про - операція відключення; П – пауза 180 с; ВО - операція включення (В), за якою негайно (без додаткової понад повний час спрацьовування вимикача витримки часу) слідує операція відключення.
Пауза між комутаційними циклами О-П-ВО-П-ВО не менше 30 хв.
Пауза між комутаційним циклом О-П-ВО-П-ВО та операцією Про не менше 15 хв.

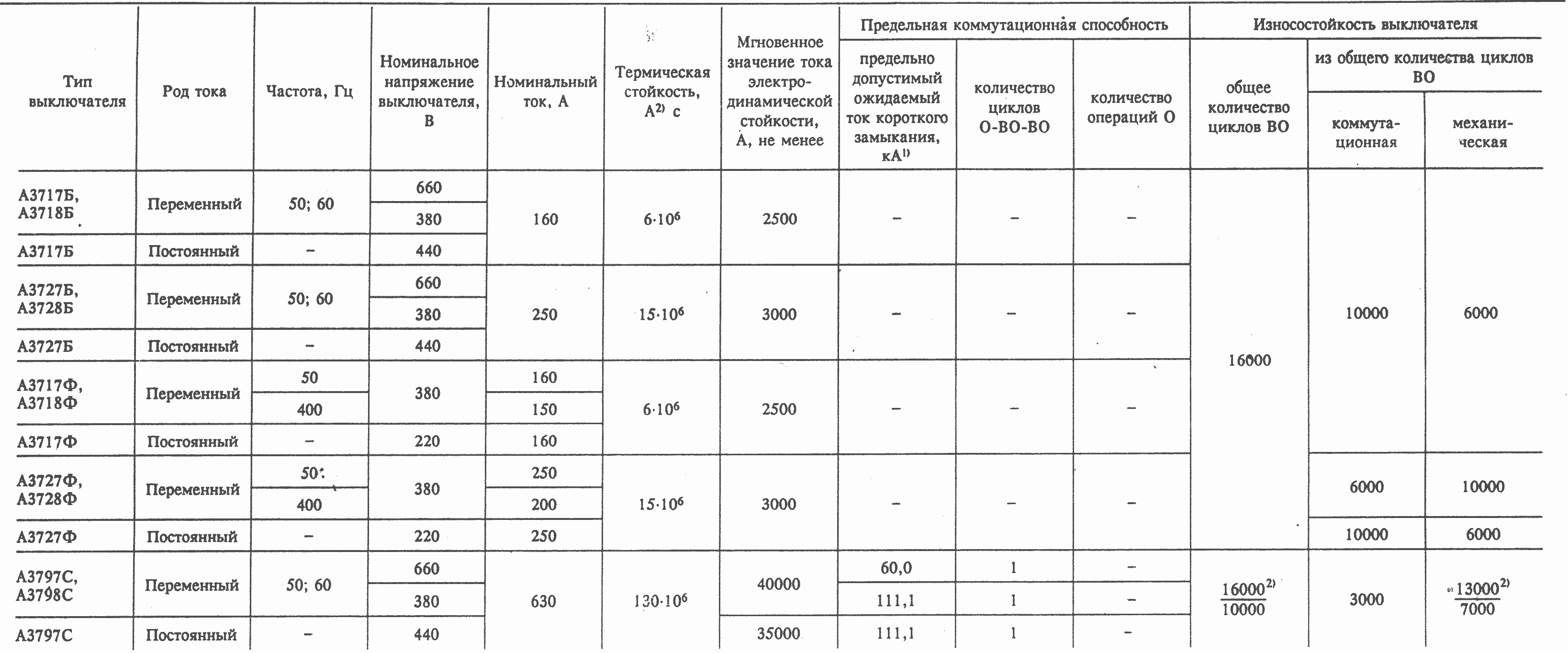

Таблиця 7
Вимикачі без максимальних розчіплювачів струму

1) Ударний струм (миттєве значення) при змінному струмі та максимально можливе значення струму в ланцюгу при постійному струмі.
2) У чисельнику вказана зносостійкість для вимикачів без електромагнітного приводу, у знаменнику з електромагнітним приводом.

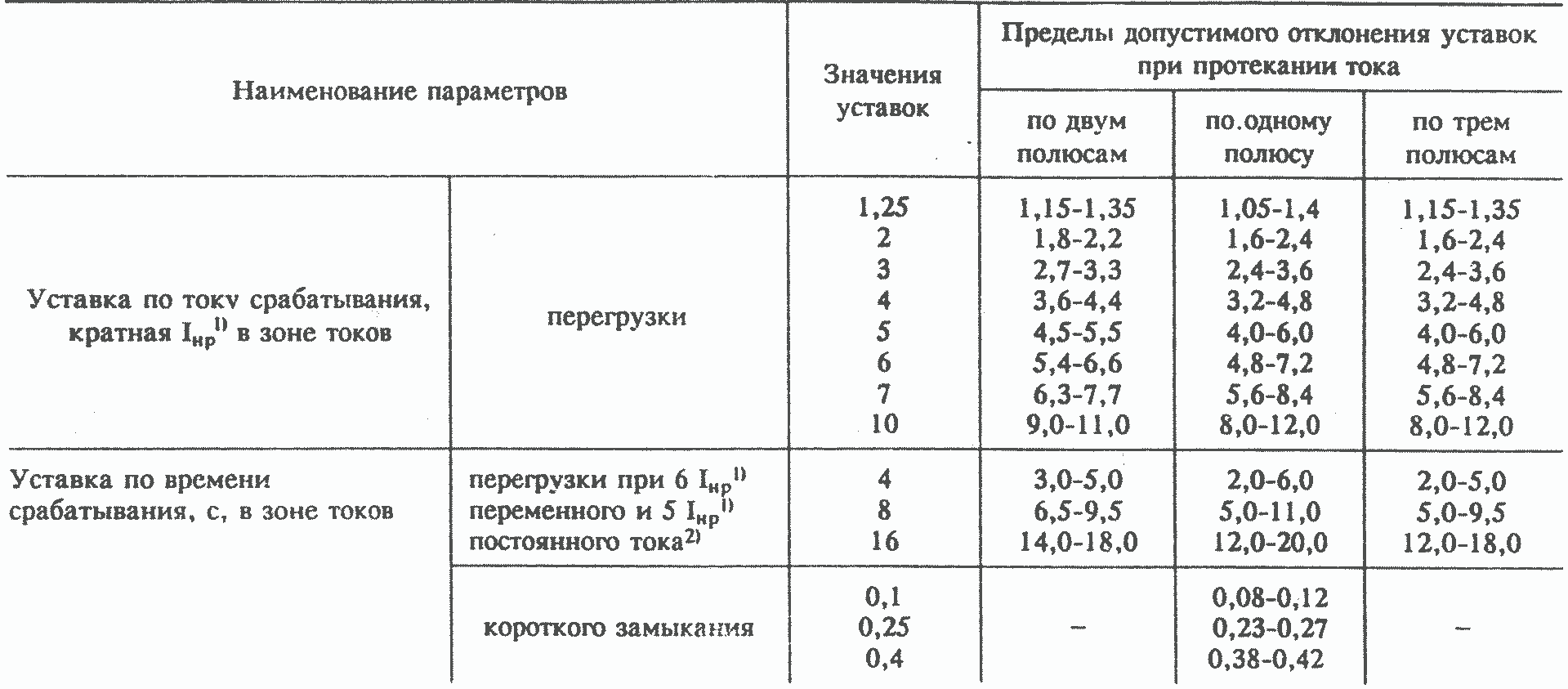

Таблиця 8

Відхилення уставок за струмом та часом спрацьовування напівпровідникових розчіплювачів при температурі навколишнього повітря (25±10) С

1) Інр - номінальний робочий струм напівпровідникового розчіплювача - струм, встановлений при регулюванні. 2) Межі допустимого відхилення уставок по струму спрацьовування в зоні струмів короткого замикання та уставок за часом спрацьовування в зоні струмів перевантажень вказані для базового значення номінального струму. При регулюванні номінального робочого струму напівпровідникового розчіплювача допускається додаткове відхилення уставок:
для вимикачів змінного струму не більше ніж на плюс 10% при збільшенні номінального робочого струму та не більше ніж на мінус 10% при зменшенні номінального робочого струму;
для вимикачів постійного струму не більше ніж на плюс 10% при зменшенні номінального робочого струму та не більше ніж на мінус 10% при збільшенні номінального робочого струму.

більше, ніж на 15% по відношенню до фактичного часу спрацьовування при номінальній робочій напрузі, якщо до виникнення струму короткого замикання напруга в ланцюзі живлення напівпровідникового розчіплювача була не нижче 0,8 номінальної робочої напруги, а при короткому замиканні вона різко знижується ( практично до нуля). Напівпровідникові та теплові розчіплювачі викликають спрацювання вимикачів у зоні струмів перевантаження з витримкою часу, зворотно залежної від струму в ланцюгу, що захищається.
Максимальна витримка часу спрацьовування вимикачів типів А3703 і А3704 при верхньому відхиленні уставки струму спрацьовування в зоні струмів перевантаження напівпровідникового розчіплювача (табл. 8) знаходиться в межах 200-800 с.
Електромагнітні та напівпровідникові розчіплювачі струмообмежувальних вимикачів при струмі короткого замикання викликають спрацьовування вимикача без спеціально передбаченої витримки часу, а напівпровідникові розчіплювачі селективних вимикачів - з витримкою часу, постійної та незалежної від величини струму короткого замикання. Повний час відключення ланцюга струмообмежувальними та нетокообмежувальними вимикачами в зоні струмів короткого замикання не перевищує 0,04 с, а селективними - знаходиться в межах, наведених у табл. 8.
Тривалість перебігу короткого замикання, при якій не спрацьовують селективні вимикачі, наведена в табл. 9.
Одноразова гранична комутаційна здатність вимикачів наведена у табл. 10.
Для струмообмежувальних вимикачів змінного струму з напівпровідниковими розчіплювачами при струмах короткого замикання нижче уставки по струму спрацьовування електромагнітних розчіплювачів, а також для селективних вимикачів змінного струму допускається збільшення часу спрацьовування, якщо до виникнення струму короткого замикання струму в головному ланцюгу був відсутній струму напівпровідникового розчіплювача. Залежність часу спрацьовування від величини струму короткого замикання вимикачів А3710Б А3720Б наведена на рис. 2.

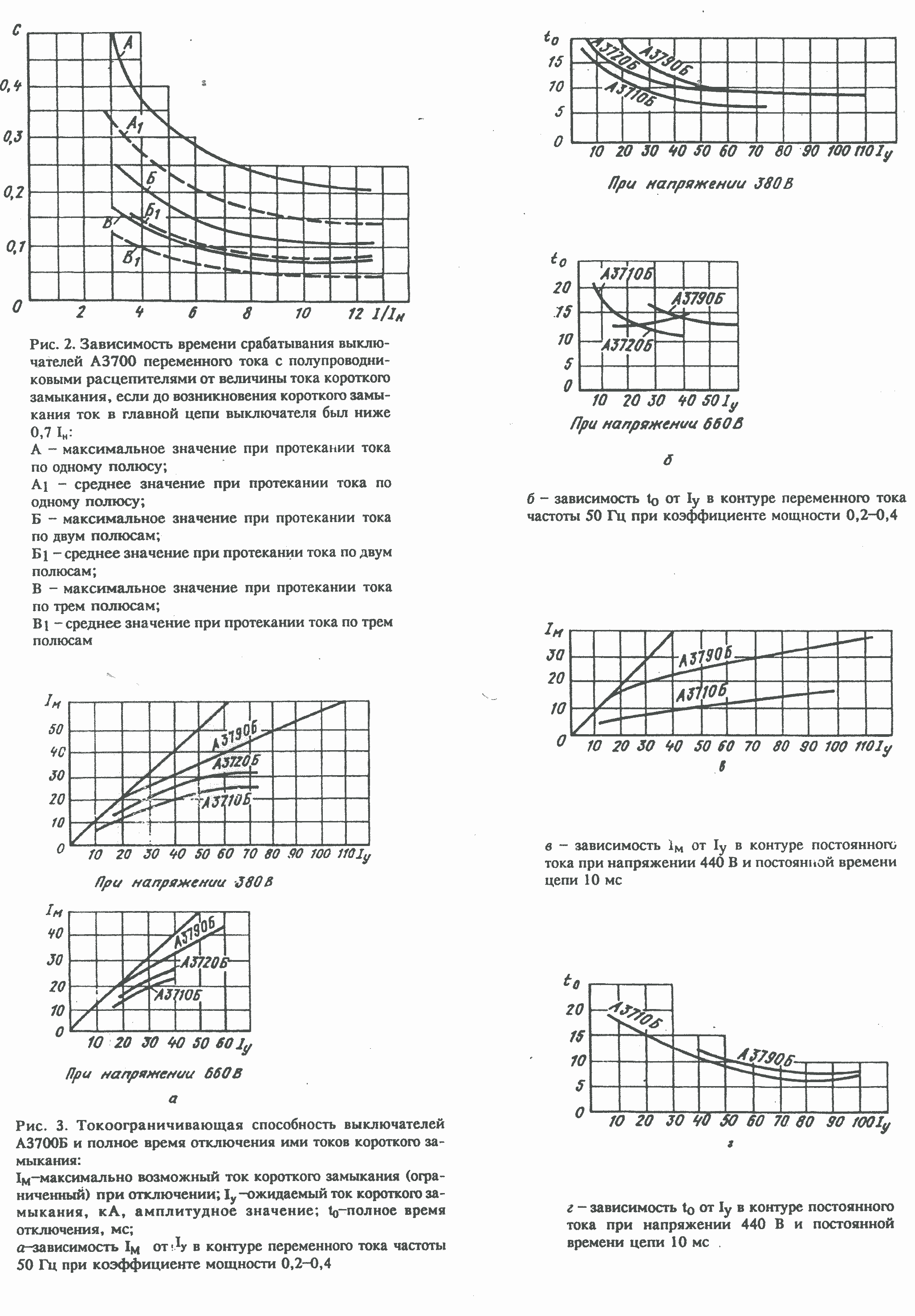

Струмообмежуюча здатність вимикачів А3700Б та повний час відключення ними струмів короткого замикання наведено на рис. 3.
Час-струмові характеристики селективних вимикачів наведені на рис. 4 напівпровідникових розчіплювачів у зоні струмів перевантаження - на рис. 5,

Таблиця 9
Тривалість протікання струму короткого замикання, коли не спрацьовують селективні вимикачі

Таблиця 10
Одноразова гранична комутаційна здатність

1) Ударний струм (миттєве значення) трифазного ланцюга або максимальний струм ланцюга постійного струму.

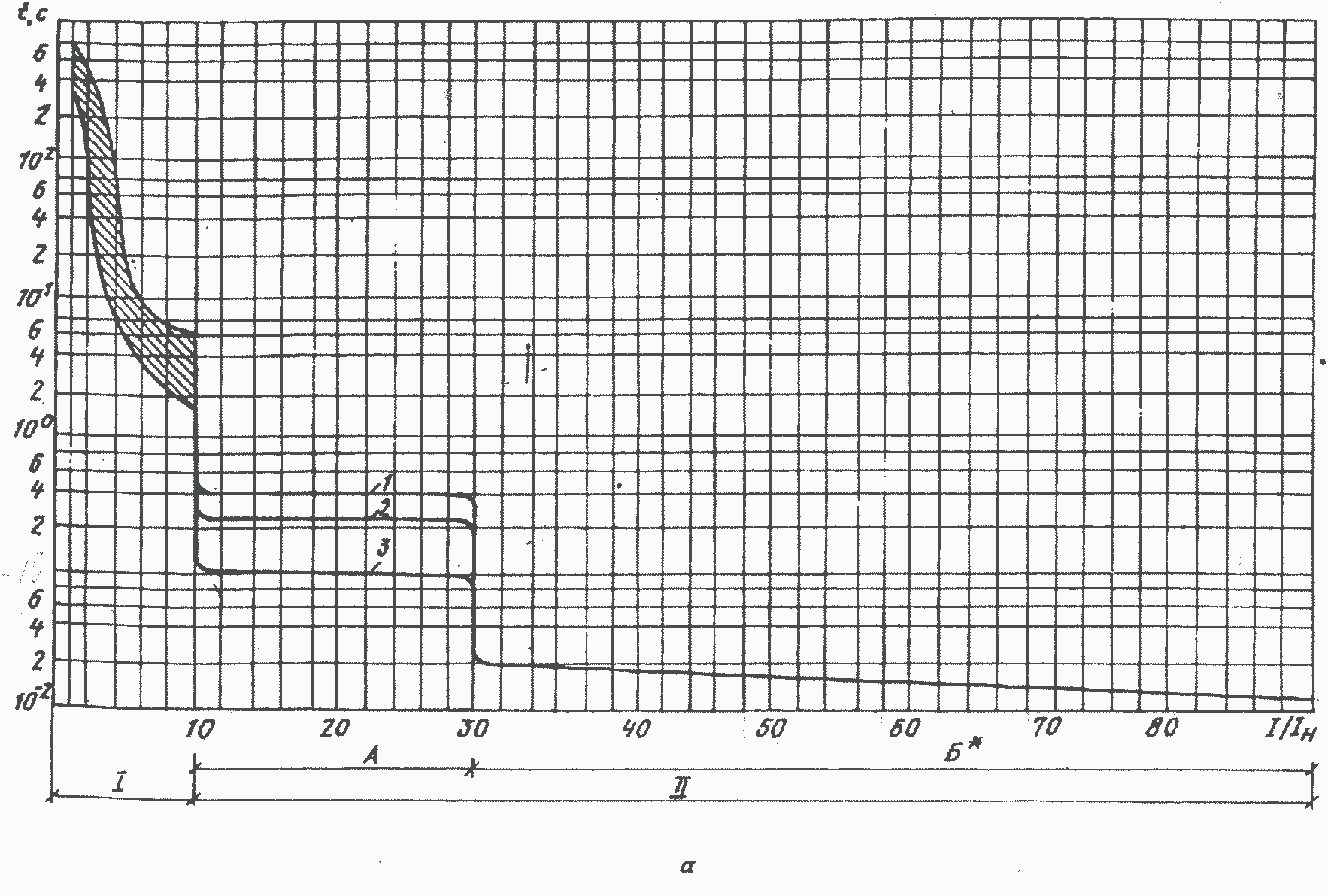

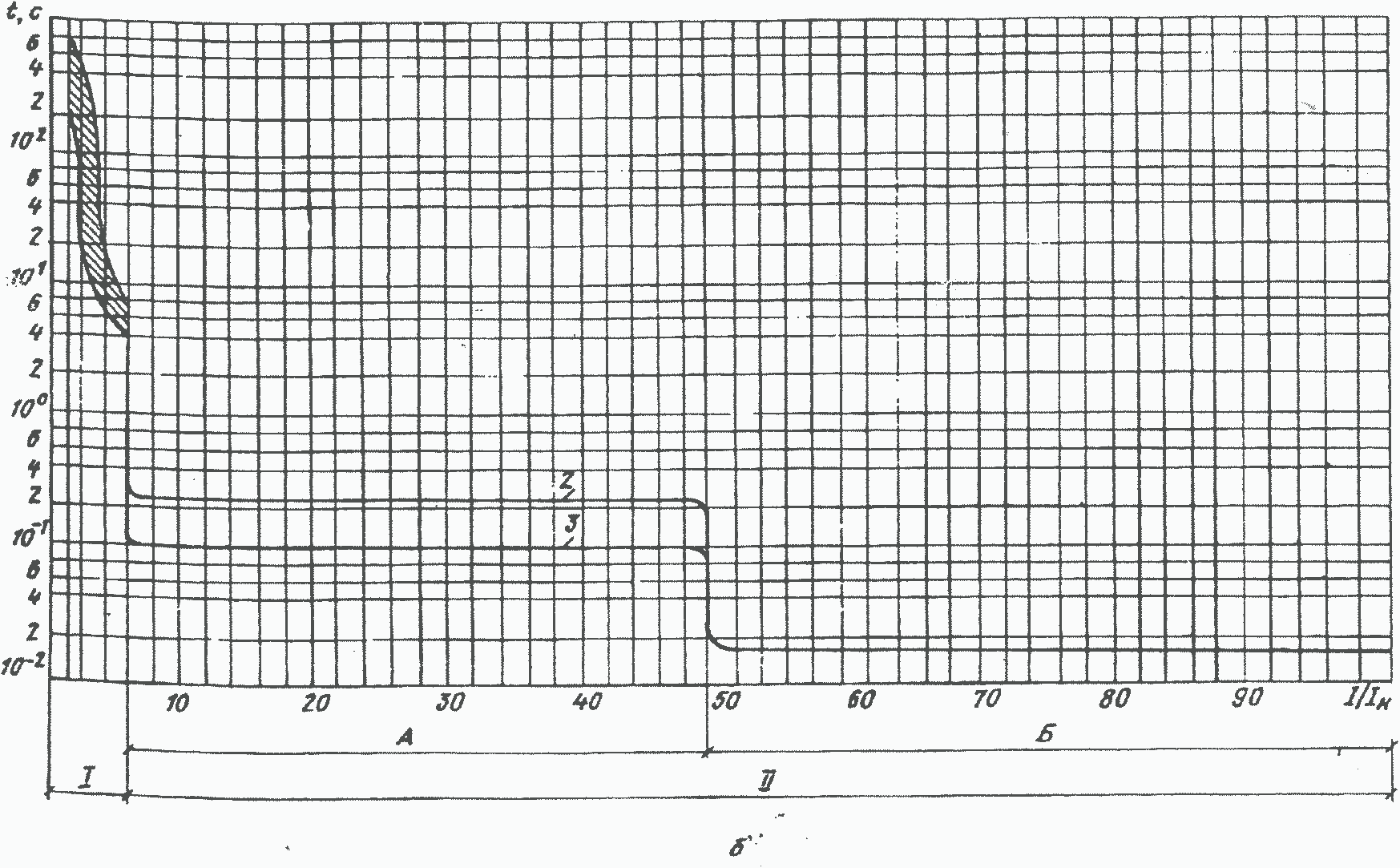

Мал. 4. Час-струмові характеристики селективних вимикачів А3793С та А3794С

а - вимикачі змінного струму; б - вимикачі постійного струму; I - зона струмів навантаження (наведена характеристика вимикачів зі уставкою за часом спрацьовування 8 с, характеристики з іншими уставками в зоні струмів навантаження наведені на рис. 5); II – зона струмів короткого замикання: А – зона селективності; Б - зона струмообмеження (1 - наведена характеристика для вимикачів змінного струму при напрузі 380 В); 1 - вимикачі із уставкою за часом спрацьовування 0,4 с; 2 - вимикачі із уставкою за часом спрацьовування 0,25 с; 3 - вимикачі із уставкою за часом спрацьовування 0,1 с; t - повний час відключення; Iн – номінальний струм вимикача; I - струм короткого замикання, кА, чинне значення

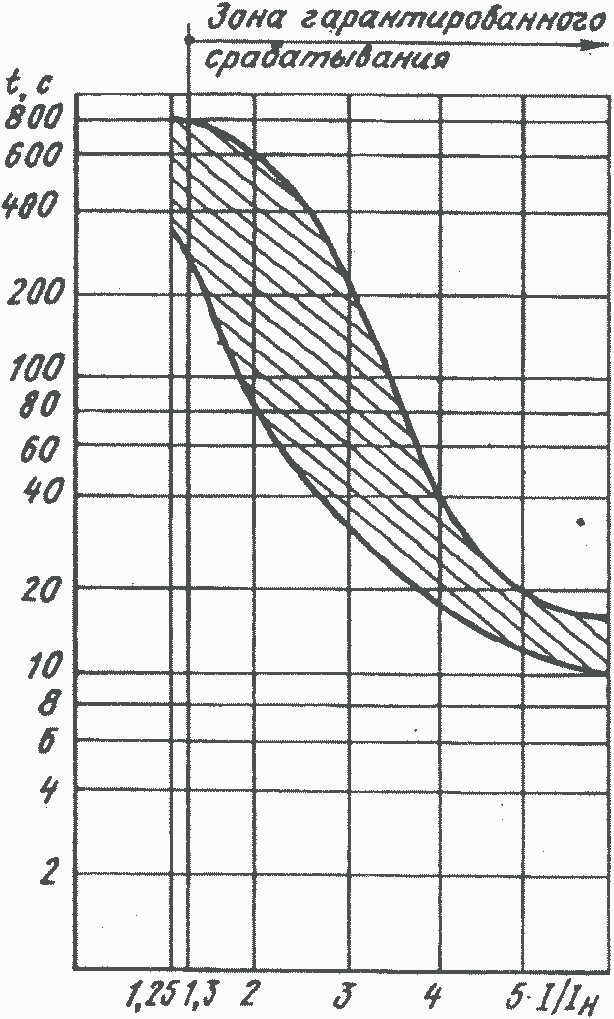

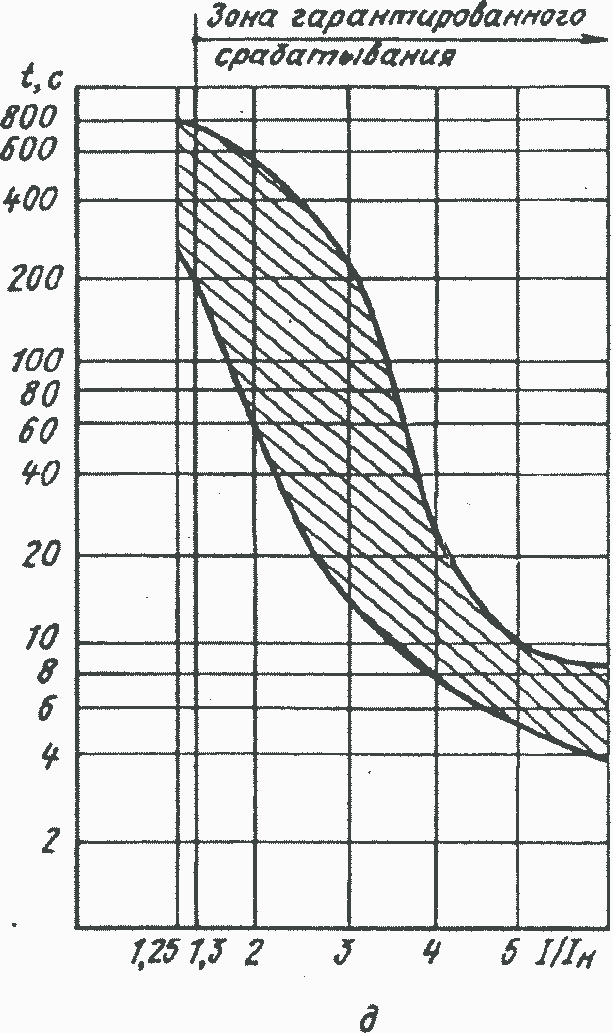

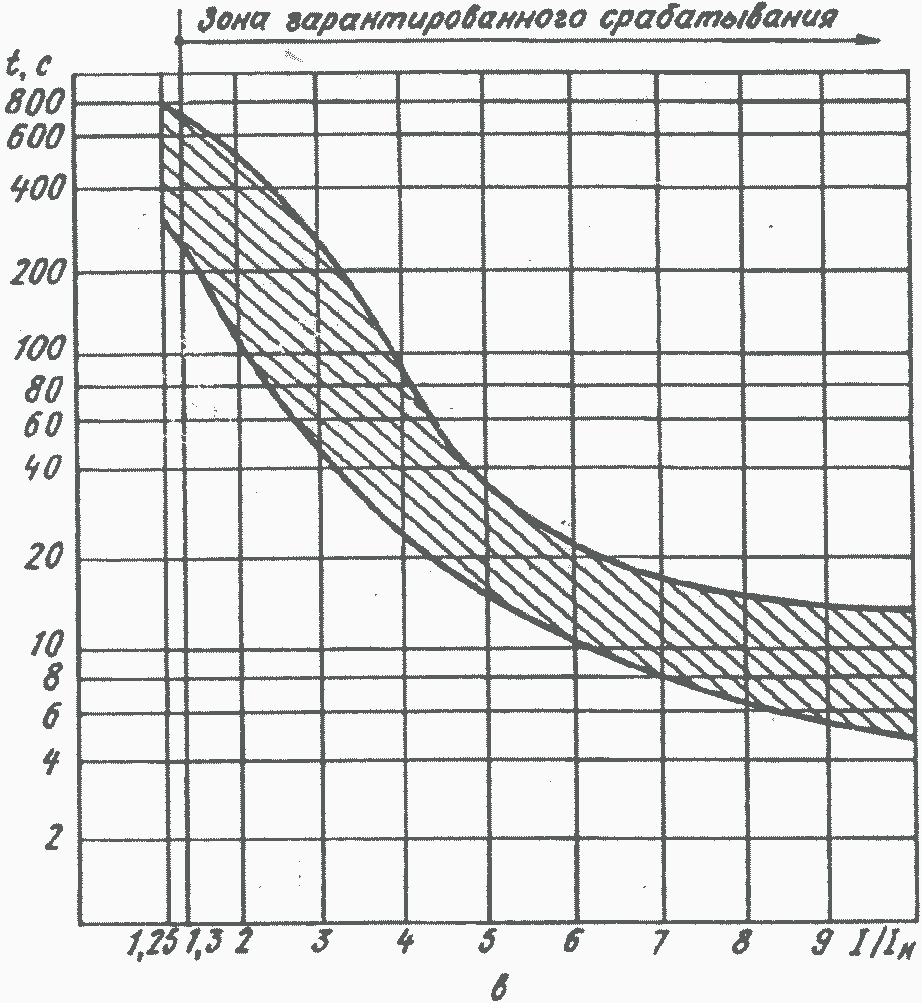

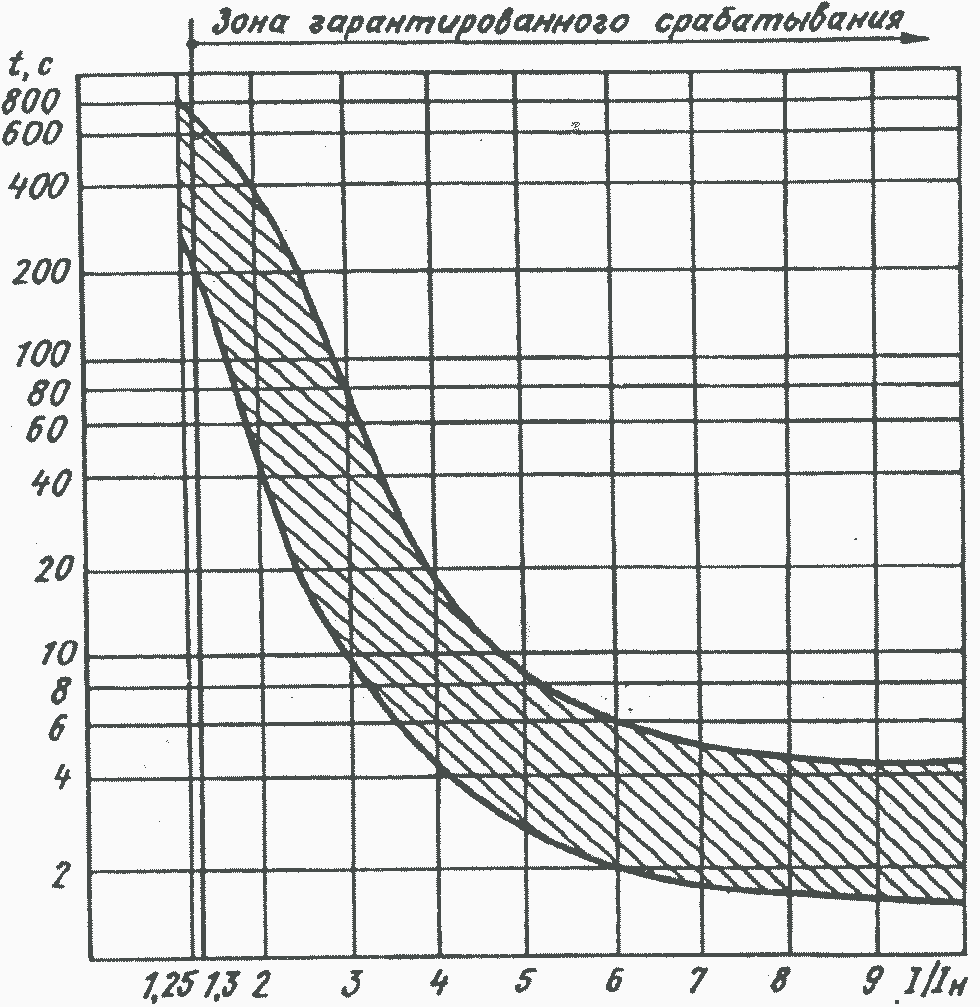

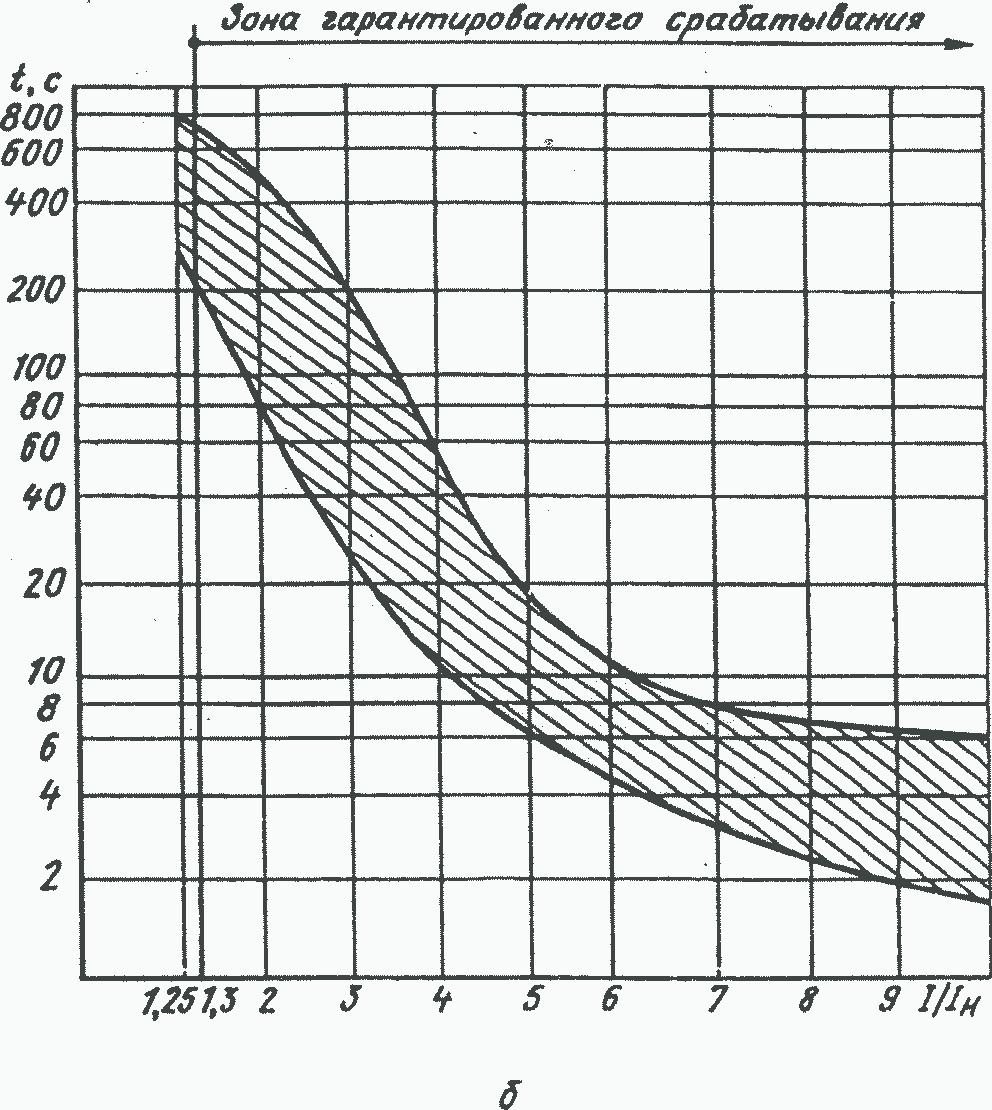

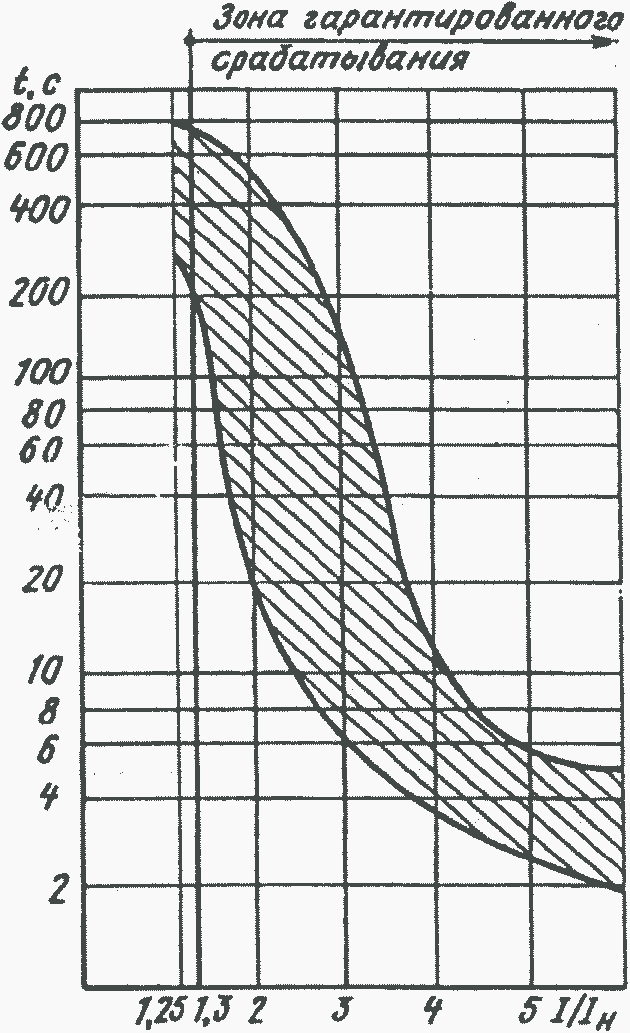

Рис. 5. Час-струмові характеристики напівпровідникових розчіплювачів вимикачів А3700Б у зоні струмів перевантаження: а - розчіплювач змінного струму зі уставкою за часом спрацьовування 4 с

б - те саме, 8 с


в - те саме, 16 с
г - розчіплювач постійного струму зі уставкою за часом спрацьовування 4 с

д - те саме, 8 с
е - те саме, 16 с

а

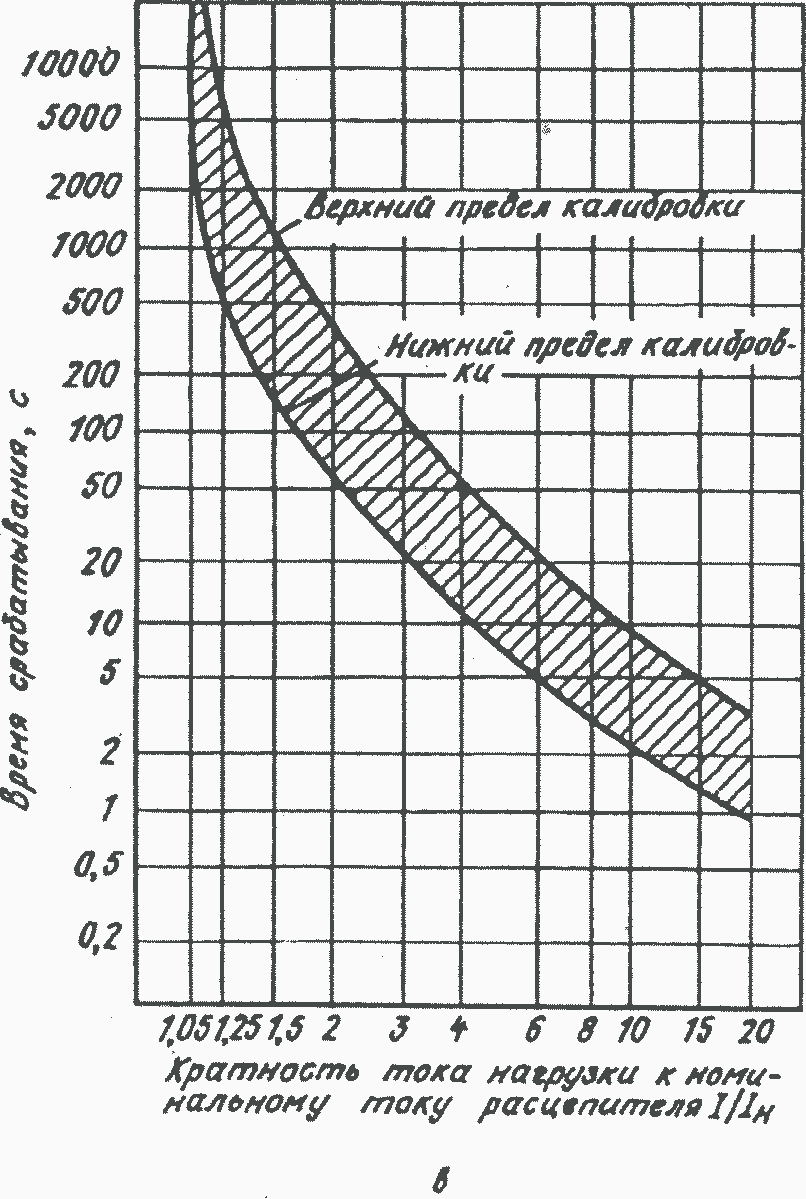

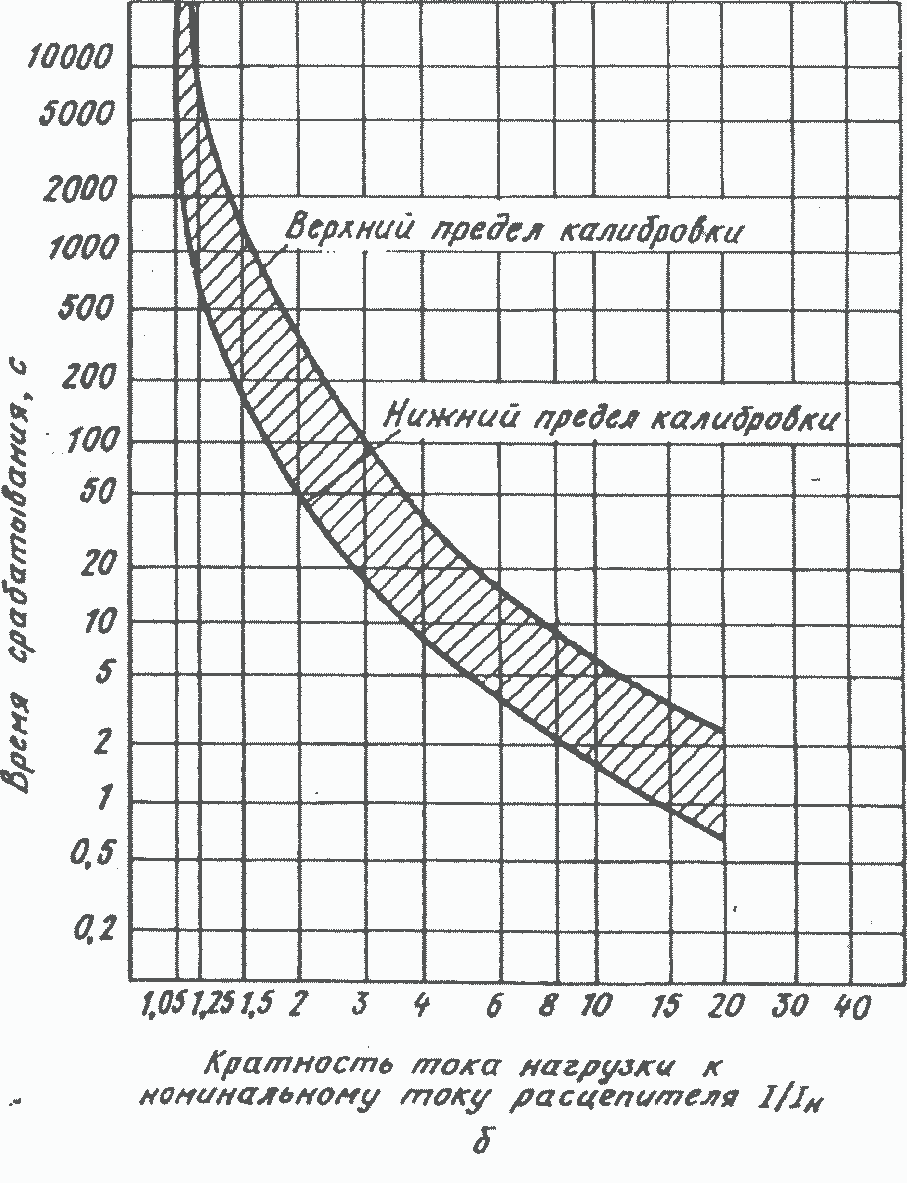

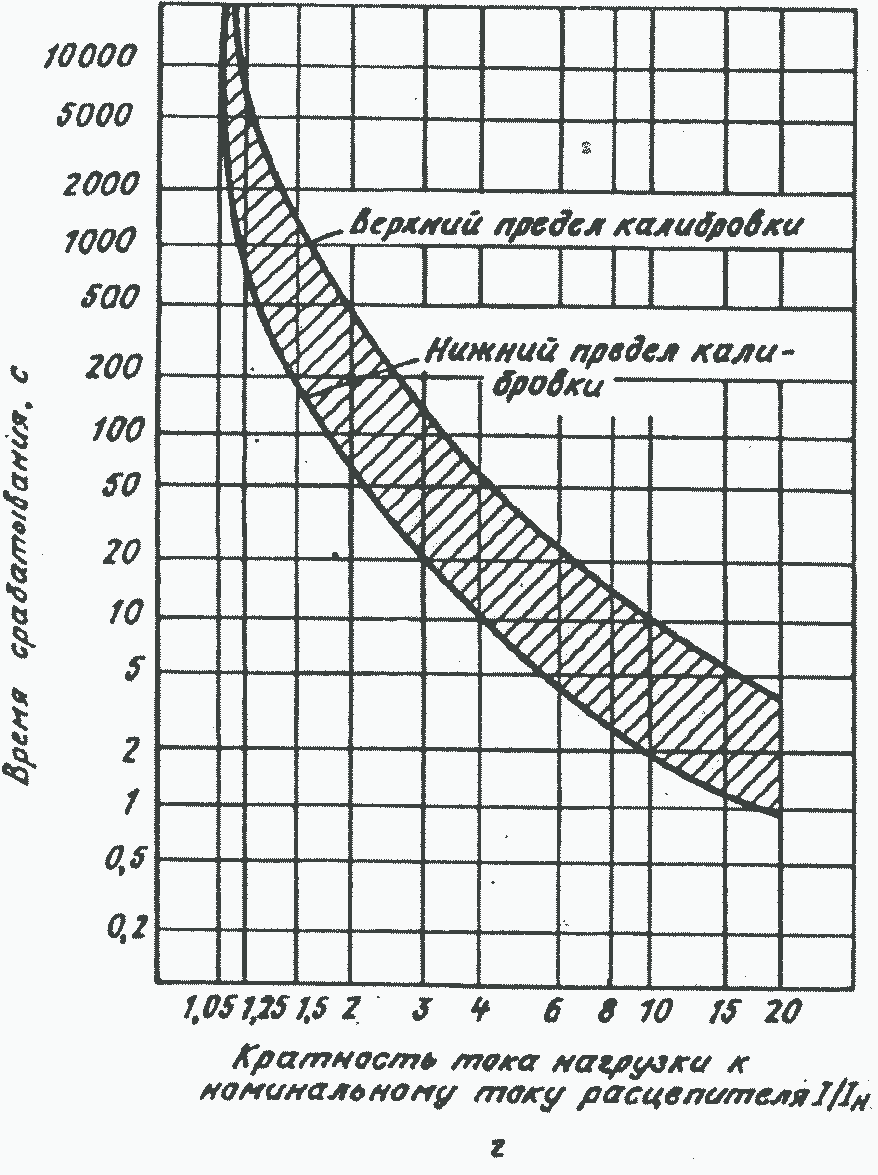

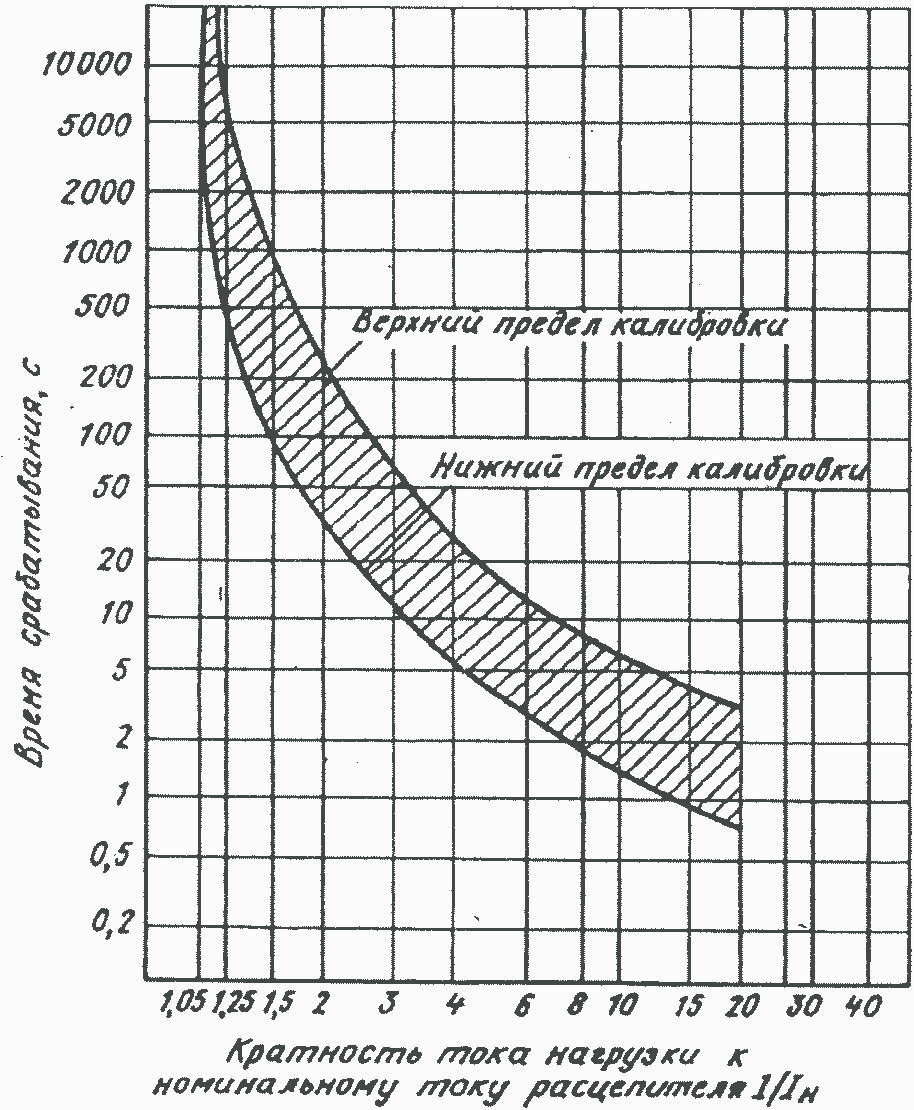

Рис. 6. Час-струмові характеристики вимикачів постійного та змінного струму частоти 50 і 400 Гц з холодного стану при температурі навколишнього повітря 40°С та при навантаженні трьох полюсів:
а - номінальні струми теплових розчіплювачів 16, 80 та 125 А вимикачів А3710

б - номінальні струми теплових розчіплювачів 20, 40, 50 та 63 А вимикачів типу А3710

в - номінальні струми теплових розчіплювачів 25, 32, 100 та 160 А вимикачів типу А3710 г - номінальні струми теплових розчіплювачів 160, 200 та 250 А вимикачів типу А3720

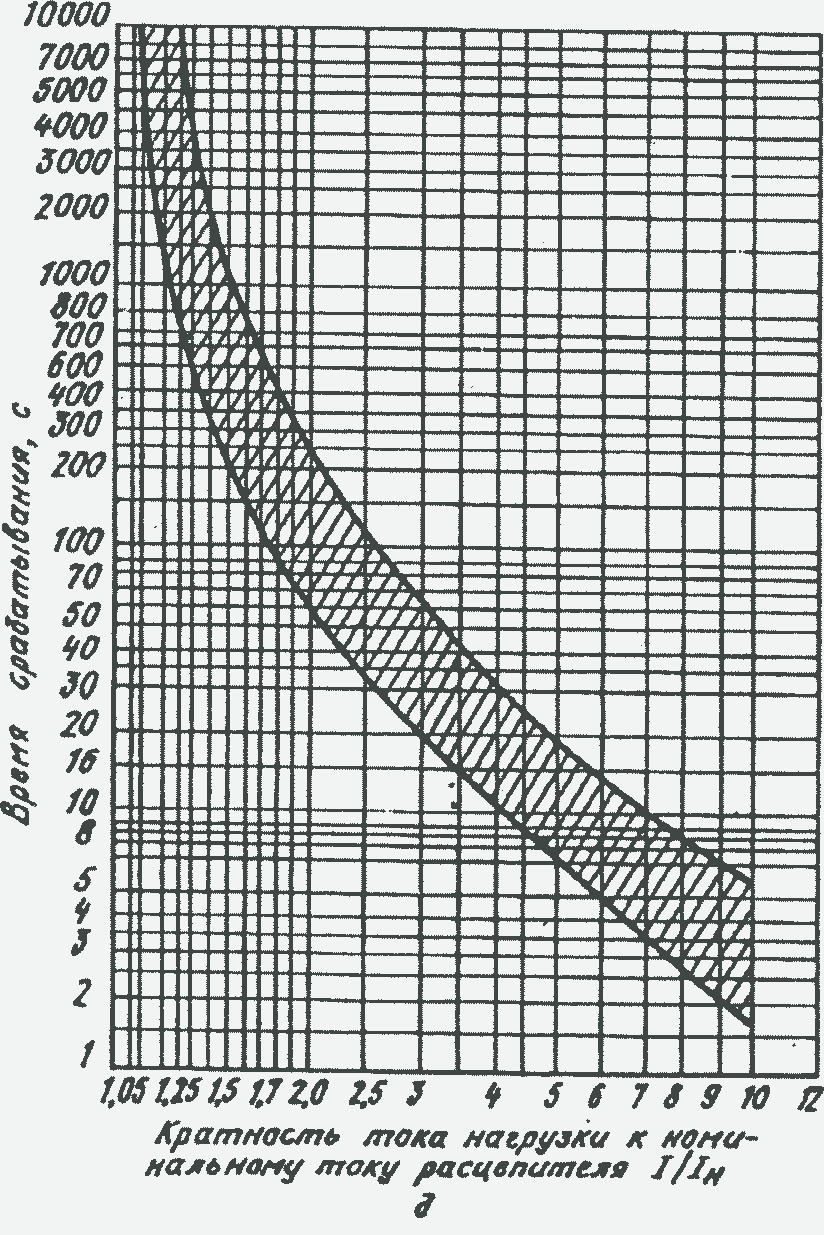

д — номінальні струми теплових розчіплювачів 250, 320, 400, 500 та 630 А вимикачів А3790Н

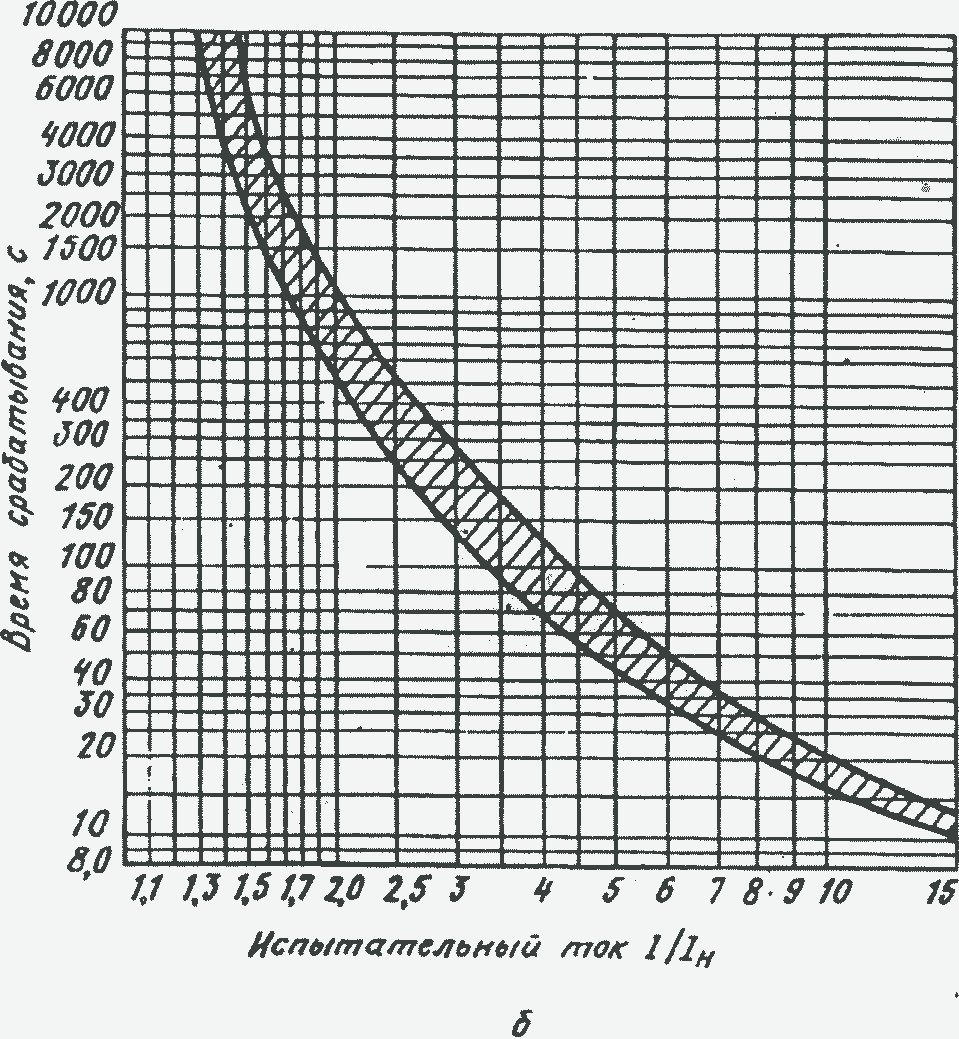

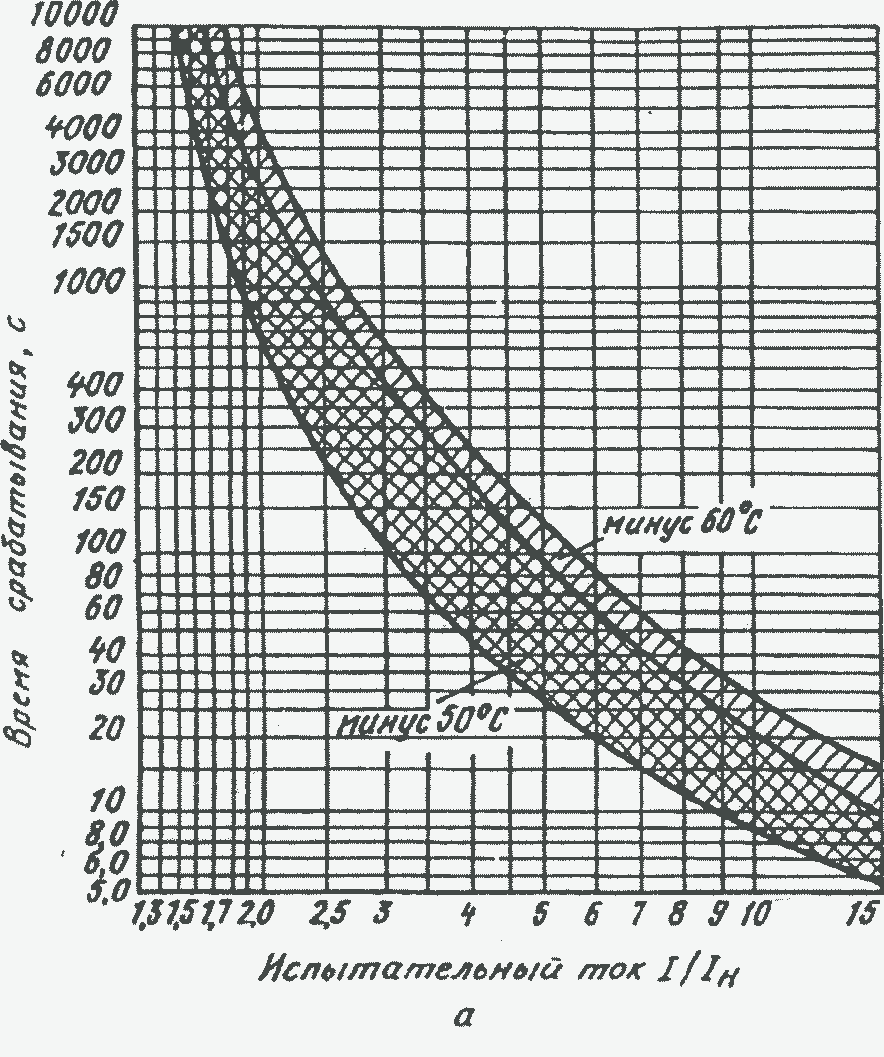

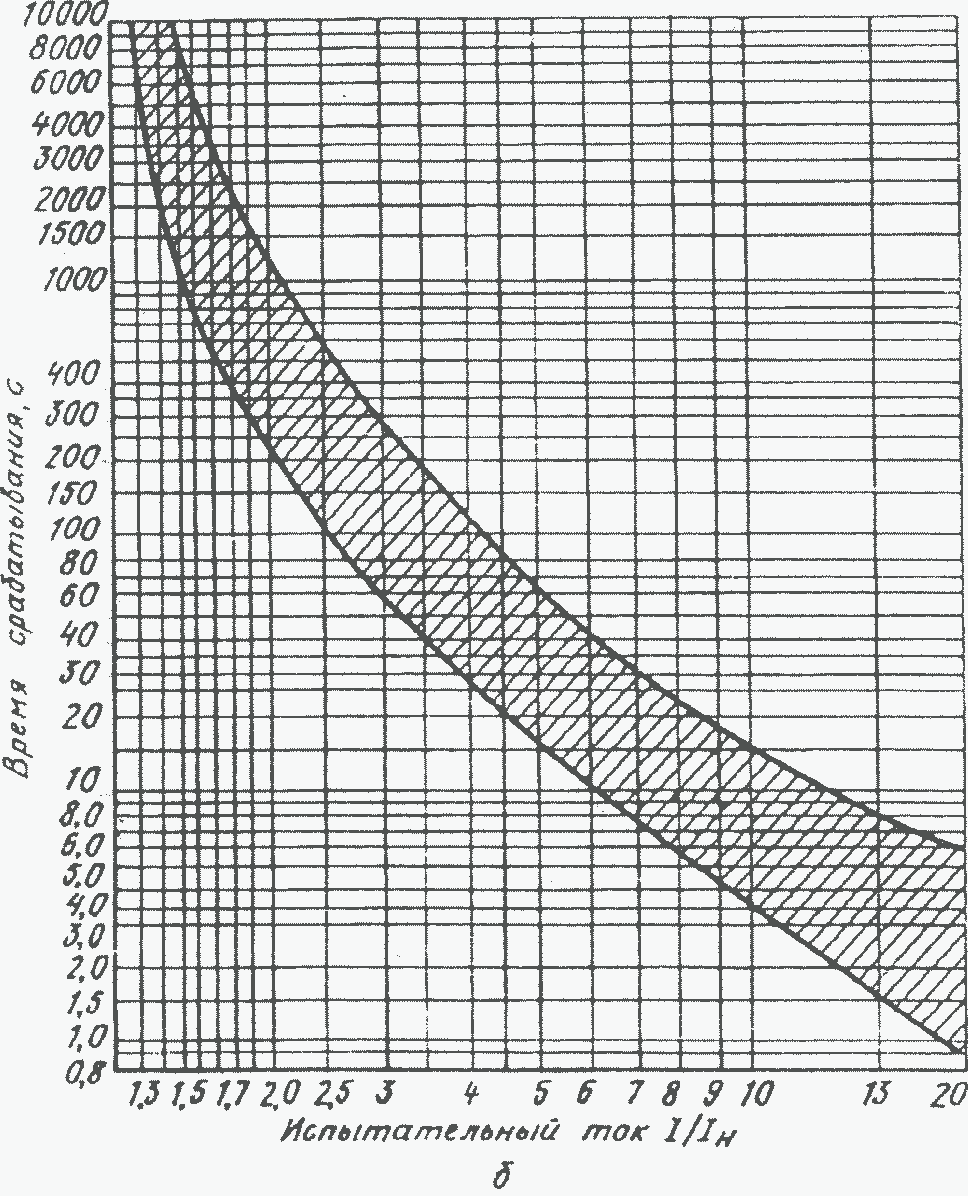

Рис. 7. Час-струмові характеристики вимикачів А3715 та А3716 постійного та змінного струму частоти 50 Гц з тепловими розчіплювачами з холодного стану вимикача для граничних значень температури навколишнього повітря та при навантаженні трьох полюсів:

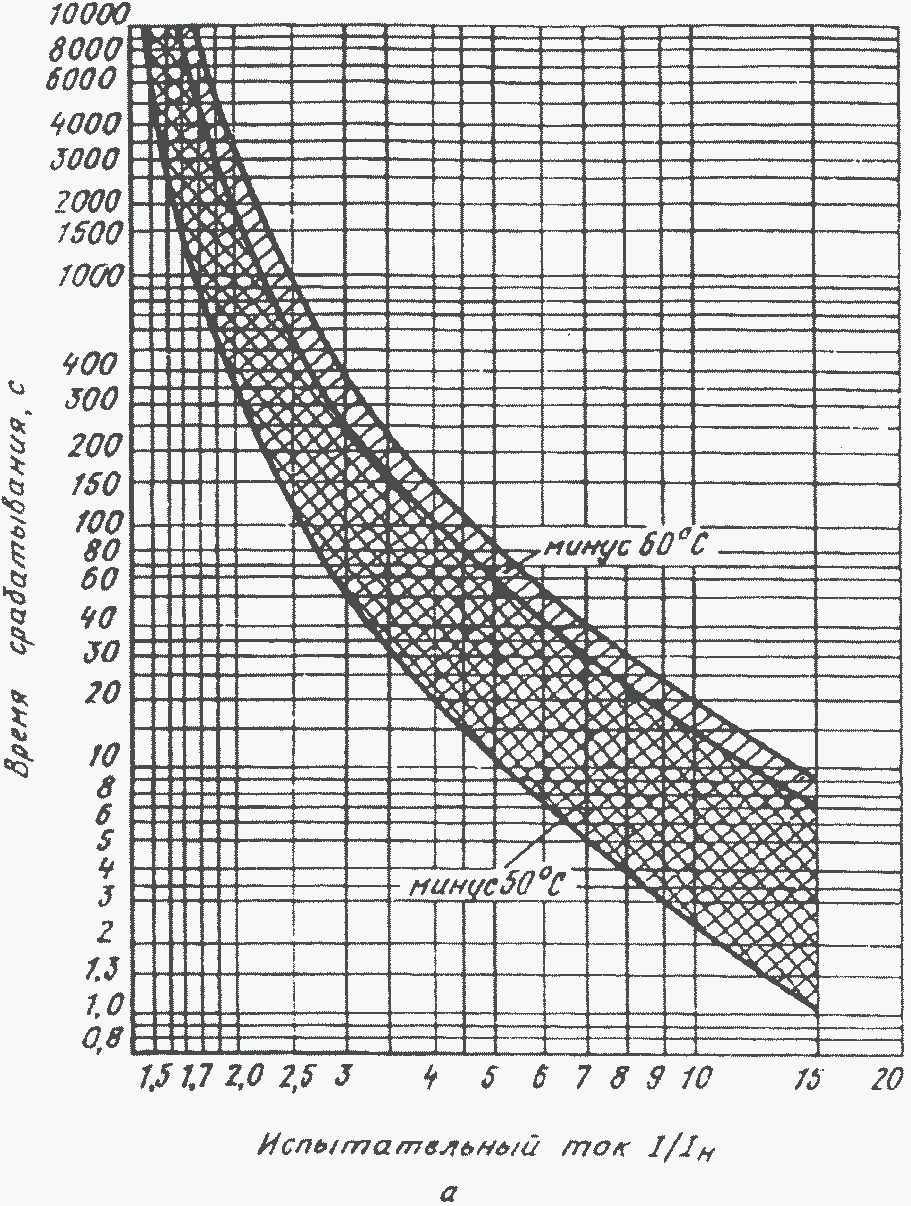

а - при температурі навколишнього повітря мінус 50°С та мінус 60°С

в - за температури навколишнього повітря 45°С

б - за температури навколишнього повітря мінус 10оС

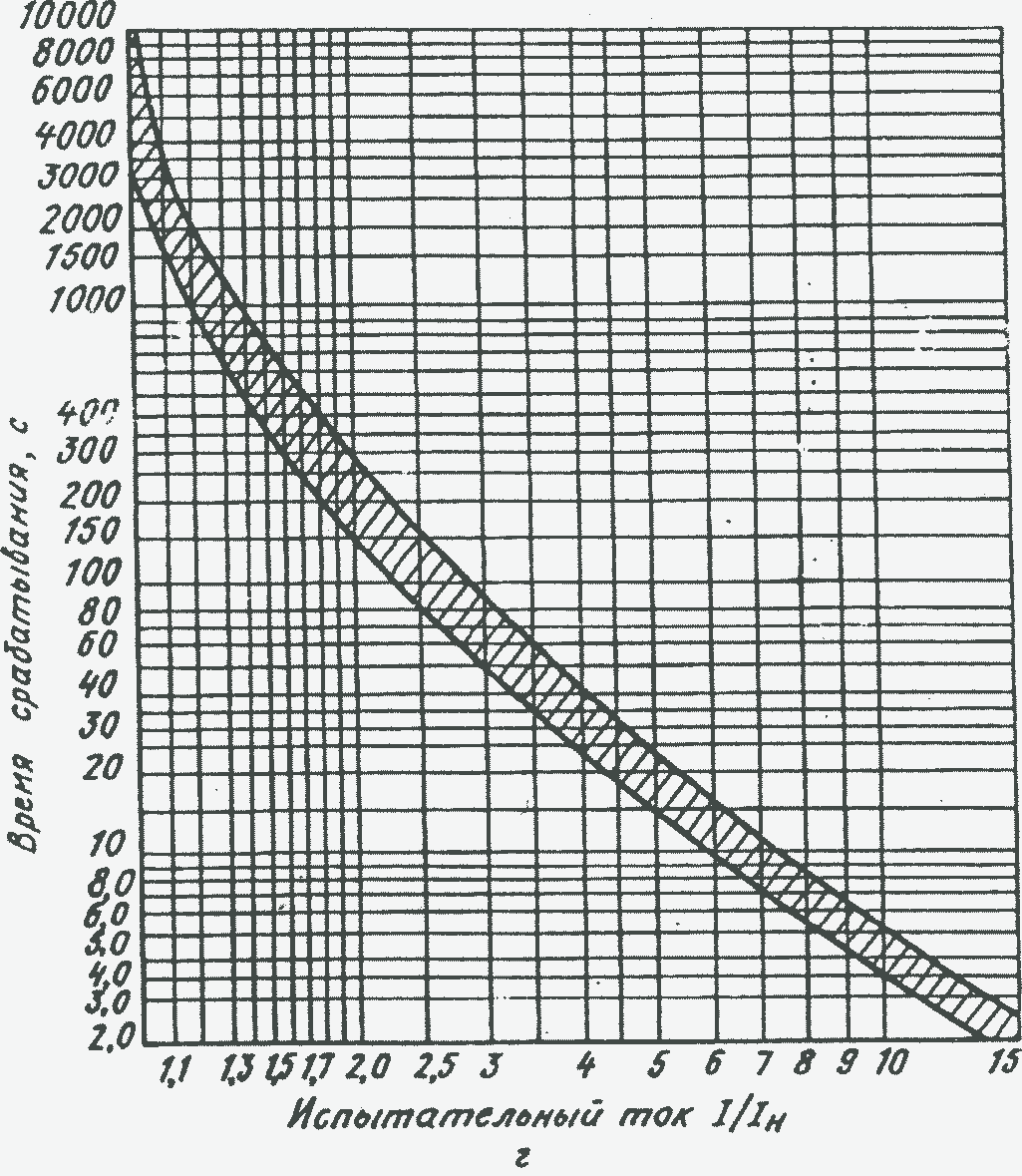

г - за температури навколишнього повітря 55°С

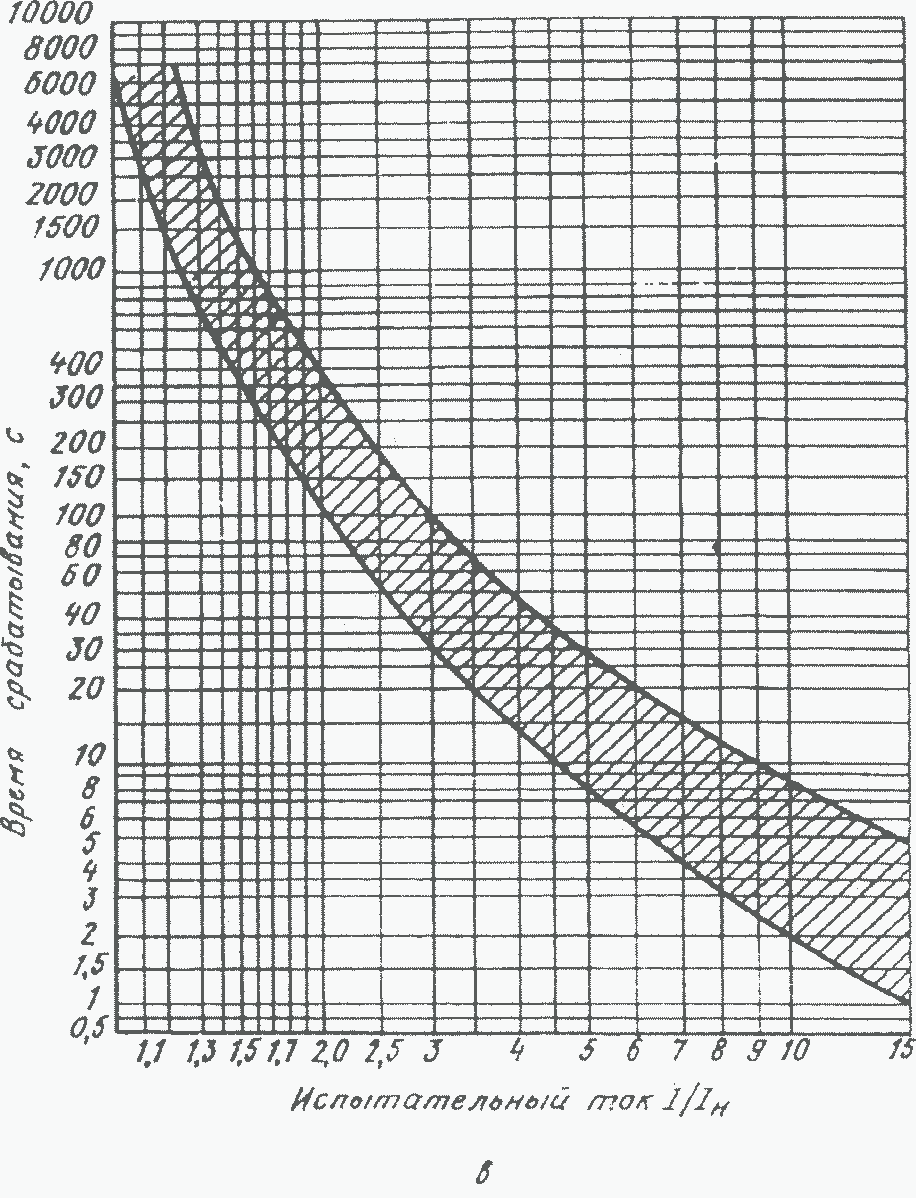

Рис. 8. Час-струмові характеристики вимикачів А3725 та А3726 постійного та змінного струму частоти 50 Гц з тепловими розчіплювачами з холодного стану вимикача для граничних значень температури навколишнього повітря та при навантаженні трьох полюсів:

а - при температурі навколишнього повітря мінус 50 та мінус 6°С.

б - при температурі навколишнього повітря мінус 10°С.

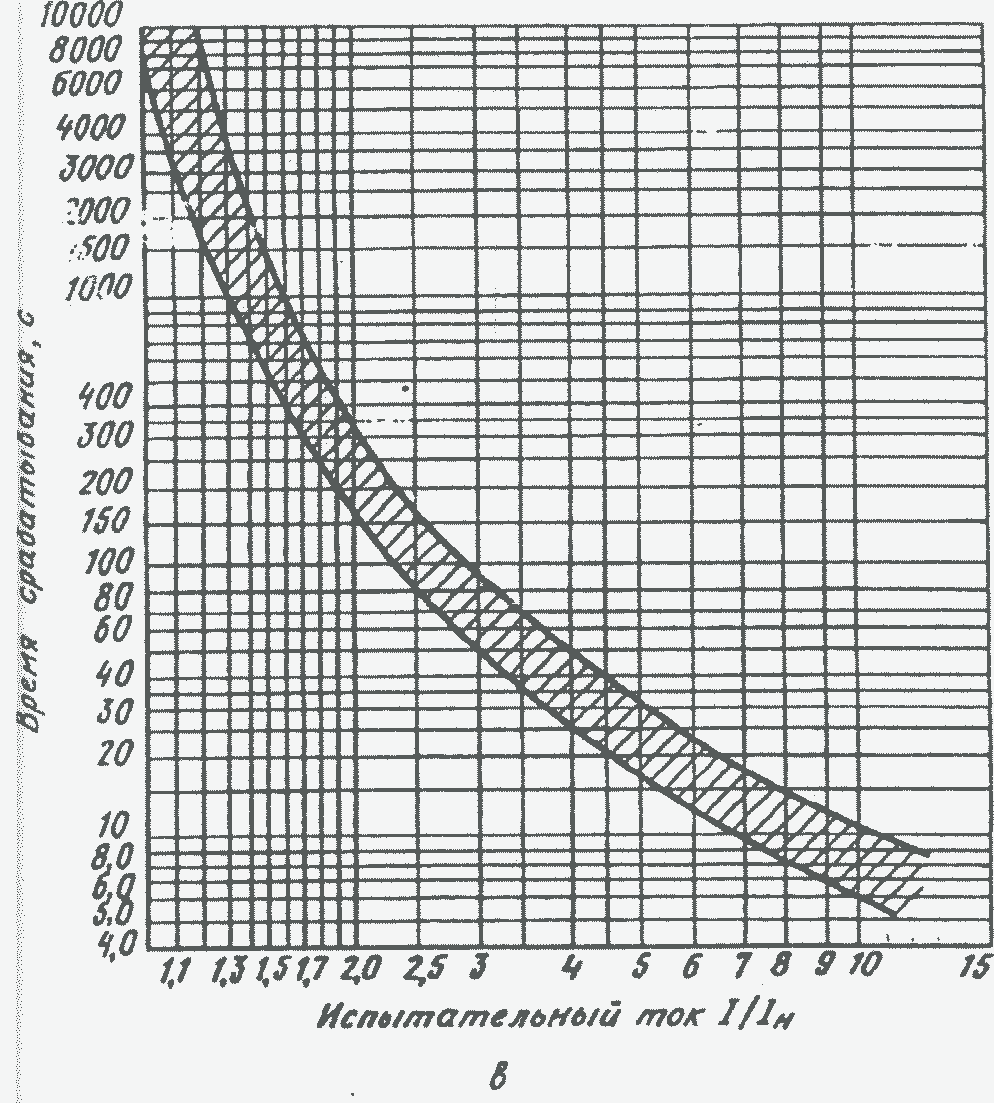

в - за температури навколишнього повітря 45°С

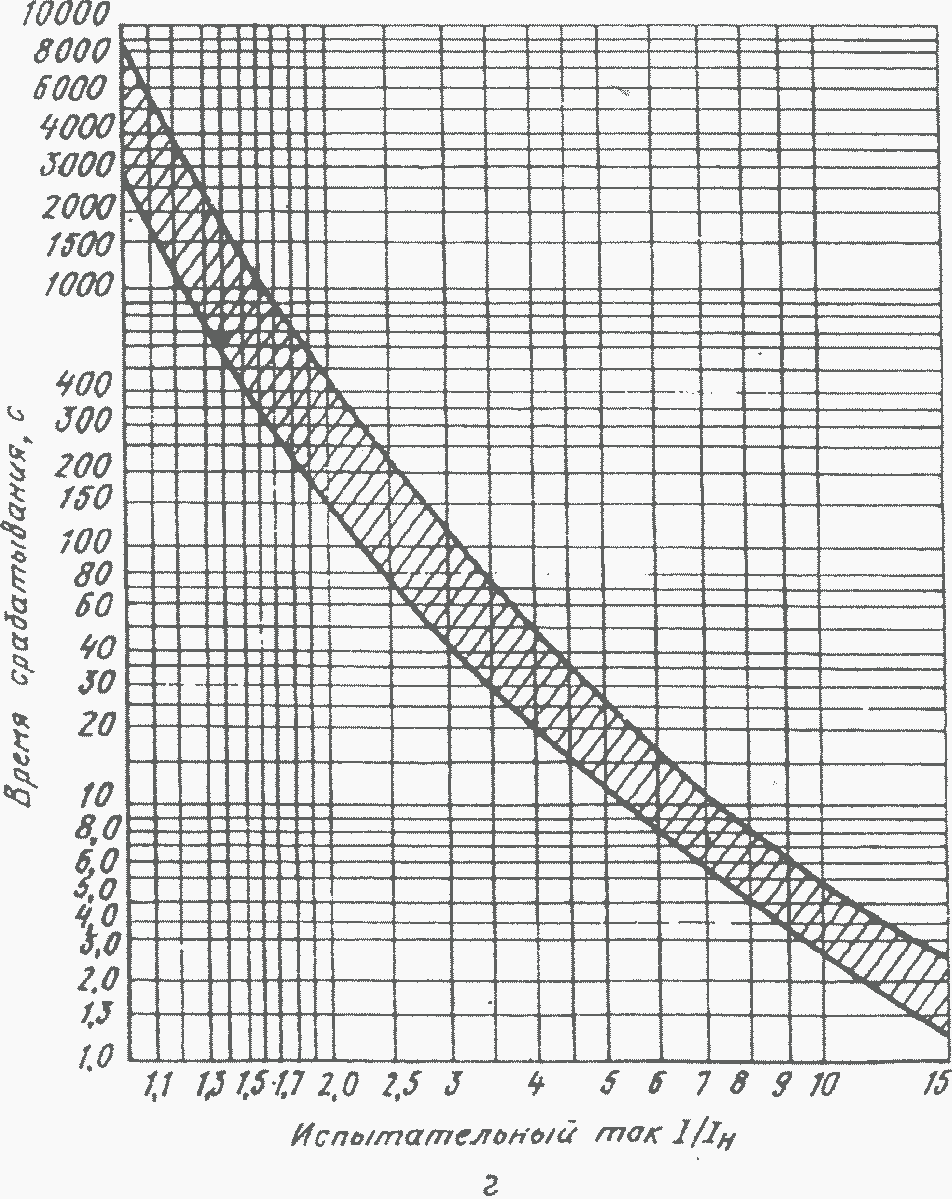

г - за температури навколишнього повітря 55°С

вимикачів постійного та змінного струму частоти 50 і 400 Гц з холодного стану при температурі навколишнього повітря 40°С та навантаженні трьох полюсів - на рис. 6.
Час-струмові характеристики вимикачів постійного та змінного струму частоти 50 Гц з тепловими розчіплювачами з холодного стану вимикача для граничних значень температури навколишнього повітря та навантаження трьох полюсів наведені на рис. 7 та 8.
