Високовольтне введення дозволяє електричному струму проходити до апарату та виходити з нього. Вони як мости на автобанах – дуже ненадійні і є найслабшою ланкою. Внутрішня конструкція та велика ймовірність пошкодження робить контроль за ним невід'ємною частиною обслуговування.
Що таке високовольтне введення.
Струм має певний електричний потенціал щодо землі і повинен бути електрично ізольований від стінок заземленого бака. Можна порівняти його з мостом, який чим довше, тим більше опор повинен мати, щоб не контактувати із "землею". Струм проходить через кілька доріжок. Якщо зменшити кількість доріжок, що припадають на частину мосту, трапиться перевантаження. Є два ключові фактори: 1) Система ізоляції, для запобігання перенапругам та неполадкам. 2) Система провідників – щоб запобігти перенавантаженню. Перенапруга може спричинити вигоряння ізоляції, а навантаження – перегрів провідника через втрати холостого ходу.
Як же високовольтне введення протистоїть перепадам напруги? Високовольтне введення повинно включати кілька рядів конденсаторів, які при перенапрузі перенаправляють струм з головного провідника в заземлення. Ці конденсатори обгорнуті в кілька шарів паперу та фольги та залиті ізолюючою рідиною, наприклад, олією. Головна система ізоляції називається С1, а найближчі до заземлення кілька рядів – С2.
Відвідний електрод знаходиться на стику між C1 та C2. Він також називається потенційне відведення або тестове відведення. Ці шари ізоляції перевіряються виміром ККД, у той час як прилад, до якого підключено високовольтне введення, вимкнено. При включеному апараті для перевірки рівня масла може бути використана тепловізійна камера. Рівень олії визначає якісну роботу конденсаторів. Тепловізійний метод може бути застосований тільки в тому випадку, коли виділяється тепло, тому що він спирається на теплову різницю між рідиною та порожнечею у верхній частині високовольтного введення. Високовольтне введення у трансформаторах – ідеальний приклад перегріву, що відбувається внаслідок втрат енергії.
Випробування ізоляції високовольтного введення
Перевірка під час експлуатації
Термографічне обстеження - зручний інструмент, оскільки дозволяє проводити перевірки під час експлуатації, без зняття навантаження та відключення обладнання, і настільки часто, наскільки це необхідно. Навпаки, для достовірних результатів, бажане завантаження обладнання не нижче 50% номінальної.
Приклад проблемного з'єднання, термограма введення силового трансформатора:

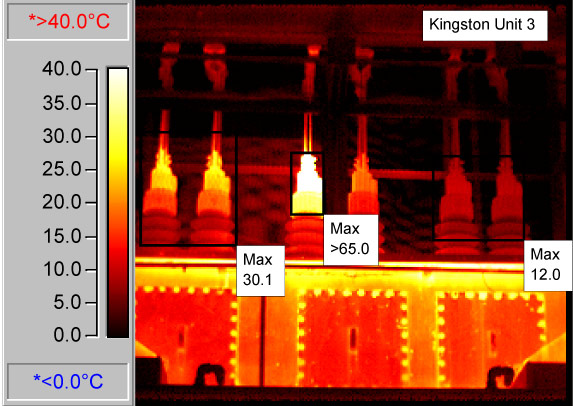

Під час тепловізійної діагностики було виявлено підвищені температури на кришках трьох високовольтних вводів. Якщо різниця температур відрізняється більш ніж на 10 градусів, це вже привід для занепокоєння. В даному випадку температури на вводах були вищими за 53 °С, і ситуацію можна вважати критичною. Під час перевірки було виявлено, що замість болтів із нержавіючої сталі використовувалися алюмінієві. Протягом тривалого часу роботи обладнання з'єднання ослабло, створюючи умови нагрівання.

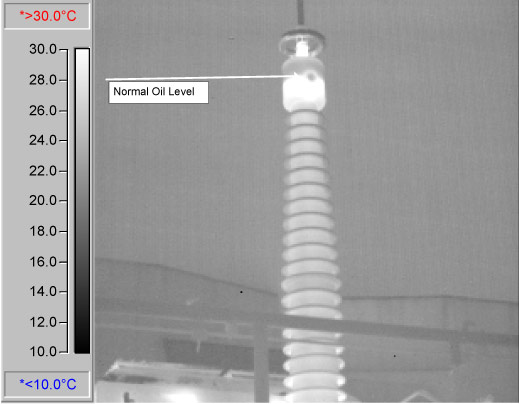

При протіканні струму через введення, трансформаторному маслу в маслонаполненных вводах, передається тепло, що виділяється при цьому, що робить можливим, в ході діагностики, оцінити його фактичні рівні по відношенню до допустимих.
Низький рівень масла у введенні генераторного трансформатора, що підвищує:

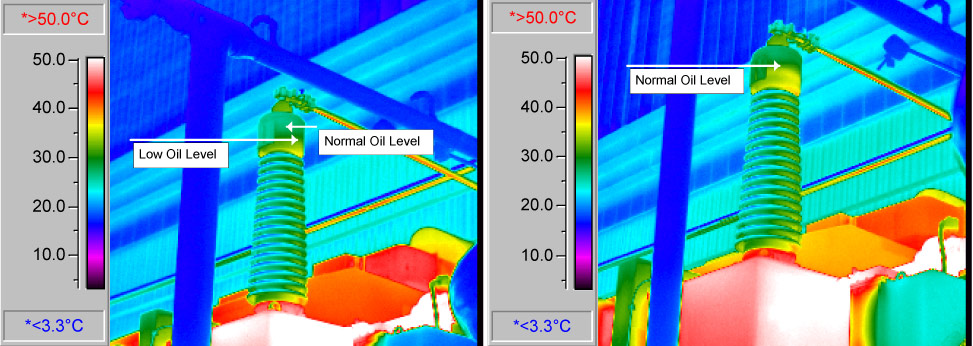

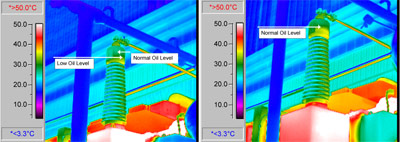

На генераторному трансформаторі, що підвищує, були помічені масляні плями, хоча всі видимі рівні масла були в нормі, включаючи рівень у високовольтному введенні найближчому до масла на баку. Для виявлення низьких рівнів олії, які не можна виявити за допомогою олійних покажчиків, був застосований тепловізор. За допомогою якого змогли виявити знижений рівень олії в одному із вводів 500 кВ. Масло підтікало з внутрішньої сторони підстави введення, і не могло бути виявлено при зовнішніх оглядах. Високовольтне введення було своєчасно замінено. Відсутність реакції на можливу проблему могла призвести до пошкодження силового трансформатора вартістю кілька мільйонів доларів.
Трансформатор зв'язку:
Висновки:
• Високовольтні вводи піддаються впливу струму та напруги;
• Проблемні місця контактних з'єднань можуть бути виявлені в ході тепловізійної діагностики при протіканні струму не менше ніж 50% від номінального;
• Під навантаженням у маслонаповнених вводах можна вставити рівні олії в них;
• Тепловізійне обстеження є чудовим інструментом для виявлення потенційно аварійних місць.
Виявлення проблем у високовольтних вводах лише один із багатьох аспектів того, що можна зробити під час інспекційної програми.
