Применение постоянного оперативного тока, требующее установки аккумуляторных батарей, увеличивает стоимость сооружения, эксплуатационные затраты, вызывает необходимость сооружения разветвленной сети постоянного тока.
Внедрение в установках переменного и выпрямленного оперативного тока позволяет отказаться от дорогостоящих аккумуляторных батарей и уменьшить разветвленность оперативных цепей.
Переменный оперативный ток применяется на подстанциях с высшим напряжением 35 - 220 кВ без выключателей ВН. На подстанциях с оперативным постоянным током переменный оперативный ток применяется на панелях щитов с. н., а также компрессорных, насосных и других вспомогательных устройств.
Переменный оперативный ток применяется на ТЭС и АЭС в системе с. н. 0,4 кВ, кроме цепей управления автоматических выключателей на вводах рабочего и резервного питания, а также в схемах управления разъединителями и на местных ЩУ.
Выпрямленный оперативный ток применяется на подстанциях 110 кВ с одним-двумя выключателями ВН и на подстанциях 35 кВ с выключателями ВН. На ТЭС и АЭС выпрямленный ток применяется для управления автоматическими выключателями вводов 0,4 кВ РУ с. н., удаленных от главного корпуса, для блокировки разъединителей, технологической сигнализации на блочных, групповых и резервных ЩУ.
К особой группе потребителей оперативного переменного тока, требующей повышенной надежности электроснабжения, относятся устройства контроля и автоматического регулирования энергоблока, а также аварийная защита ядерного реактора на АЭС.
Источниками питания переменным оперативным током являются трансформаторы тока, напряжения и с. н.
Для защиты от КЗ наиболее надежным источником оперативного тока являются трансформаторы тока, так как при протекании тока КЗ вторичный ток его обеспечивает надежное отключение выключателя. Трансформатор напряжения в этом случае не может служить источником оперативного переменного тока, так как при КЗ резко снижается напряжение. Трансформаторы напряжения используются для питания зарядных устройств и блоков питания, для релейной защиты от однофазных замыканий на землю в сети с незаземленной нейтралью.
Трансформаторы тока и напряжения используются как индивидуальные источники оперативного тока для данного присоединения, не связанные с цепями управления других присоединений, что обеспечивает их высокую надежность, а в электроустановке уменьшает протяженность вторичных цепей.
В настоящее время выпускаются релейная аппаратура и приводы выключателей, короткозамыкателей, отделителей на оперативном переменном токе для электроустановок 3 — 110 кВ. Наиболее широкое применение они находят на подстанциях.

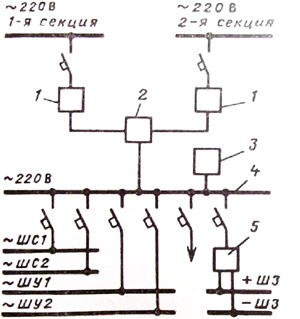

Другим источником оперативного переменного тока являются трансформаторы с. н. В этом случае используется силовая сеть вторичного напряжения с. н. (фазное напряжение 220 В). Питание оперативных цепей осуществляется централизованно, для группы или всех присоединений данного объекта. Для обеспечения надежности в схемах питания оперативным переменным током выполняется резервирование от разных источников, обеспечивающее сохранение питания при возможных аварийных режимах (рисунок 1). Оперативные шинки 4 получают питание через стабилизаторы напряжения / от двух секций с. н. 220 В. Резервирование питания осуществляется автоматическим устройством 2. Шинки управления ШУ и сигнализации ШС дублируются для повышения надежности. Для отключения приводов установлено зарядное устройство 5 с выпрямителями и конденсаторами. Контроль изоляции осуществляется устройством 3.
Рис. 1. Схема питания сети оперативного переменного тока
Выпрямленный оперативный ток позволяет применить более надежные схемы и аппаратуру постоянного тока и приводы с более простой кинематикой.
Для получения выпрямленного напряжения (тока) применяют:
- силовые выпрямители для питания электромагнитов включения приводов выключателей;
- зарядные устройства, запасенная энергия которых служит для питания различных аппаратов даже при исчезновении напряжения на объекте;
- блоки питания, включаемые на трансформаторы тока, напряжения и с. н., для питания вторичных цепей.
- Блоки питания широко применяют в схемах релейной защиты;

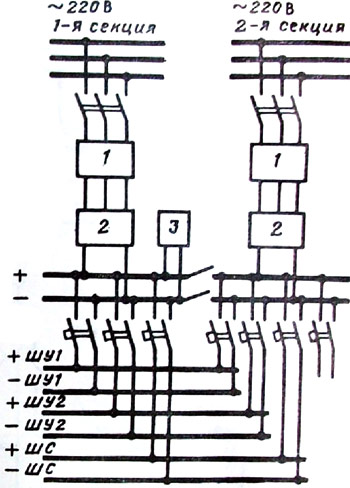

На рис. 2 показана схема питания выпрямленным оперативным током шин управления и сигнализации. Если выпрямленный ток необходим для управления электромагнитными приводами, то применяется схема, аналогичная схеме на рисунке 2, но вместо блоков питания устанавливаются силовые выпрямители, в качестве которых применяются полупроводниковые выпрямители, соединенные по трехфазной мостовой схеме.
Рис. 2. Схема питания выпрямленным оперативным током: 1 - стабилизаторы напряжения; 2 - блоки питания;
3 - контроль изоляции
В электроустановках с переменным оперативным током обычно устанавливаются выключатели с пружинными приводами, для управления которыми могут использоваться зарядные устройства CG. Принцип их работы заключается в том, что в нормальном режиме работы через выпрямительное устройство заряжаются конденсаторы (обычно до 400 В), а в момент отключения или включения соответствующий конденсатор разряжается на управляющий электромагнит.
Емкость конденсатора С и напряжение на его пластинах U подбираются так, чтобы энергия, запасенная в конденсаторе, CU2/2 превышала энергию срабатывания управляющего электромагнита; время первого импульса разряда должно превышать время срабатывания электромагнита. Зарядные устройства применяются также для питания электромагнитов отключения выключателей с приводами типов ПС, ПЭ и для управления контакторами включения. Электромагниты включения в этом случае получают питание от трансформаторов с. н. через выпрямительные устройства.
