Перед началом монтажа светильники проверяют в МЭЗ. При этом определяют и маркируют фазные и нулевые провода, производят зарядку или перезарядку светильников, собирают блоки люминесцентных светильников и комплектные световые линии.
Операции по монтажу светильников состоят из установки деталей крепления и конструкций, подвески и крепления светильников, присоединения к электросети и сети заземления. Светильники для ламп накаливания и ламп ДРЛ одинаковы по конструкции, но последние имеют более сложную конструкцию, большую массу и пускорегулирующую аппаратуру. Корпуса светильников снабжены блоком устройства для ввода провода и различными подвесками.
( Современные светильники имеют штепсельные соединения или зажимы для присоединения к стационарной электросети.
При строительстве зданий, в особенности крупнопанельных, в них, как правило, предусматривают все отверстия, ниши и закладные части для установки осветительного оборудования и прокладки осветительных сетей. Выключатели и штепсельные розетки при скрытой проводке устанавливают в готовых нишах, коробках или стаканах, с креплением шурупами, винтами или имеющими на них распорными лапками.
Надплинтусные штепсельные розетки и потолочные выключатели имеют металлические основания и, как правило, их крепят непосредственно к стене пристреливанием. Выключатели и штепсельные розетки для открытой проводки, потолочные и настенные ламповые патроны устанавливают на деревянных розетках и крепят шурупами.
Светильники, их рассеиватели и защитные сетки должны быть прочно закреплены. Крюки и другие приспособления для подвесных светильников массой до 100 кг испытывают в течение 10 мин пятикратной массой, а светильники (люстры) массой более 100 кг — двухкратной массой плюс 80 кг. При креплении светильников к потолку на дюбелях, забиваемых монтажным пистолетом, каждую точку подвеса испытывают тройной массой светильника плюс 80 кг.
Если масса светильника не превышает 10 кг, его подвешивают на крюках с помощью колец или скоб блока крепления. Крюки У623, У625 и У629 длиной 60; 155 и 215 устанавливают в железобетонных потолках. Их изолируют, а блок подвески снабжают изолирующим кольцом.
Если светильник устанавливают на шпильку с резьбой, ее закрепляют на основании.
Светильники с резьбой и кольцом устанавливают на стенах, колоннах и фермах с помощью кронштейнов У116, К290 и У25М, закрепляемых дюбелями или приваркой.
К металлическим и железобетонным фермам, а также к ограждениям технологических площадок светильники крепят с помощью подвесов различной длины или трубчатыми кронштейнами. При установке светильников на монтажном профиле К108 их крепят двумя винтами М6.
Конструктивные элементы для установки светильников: а — крюк; б— шпилька; в — подвес; г — подвеска светильника
Люминесцентные светильники подвешивают на коробах КЛ1 и КЛ2 с помощью специальных держателей, перемещающихся вдоль короба в щели (в его нижней части). Заземляющий провод присоединяют к приваренному внутри короба зажиму. Магистральные короба КЛ закрепляют на тросовых подвесках, потолочных скобах и кронштейнах.
На шинопроводах ШОС светильники крепят хомутом с крючком К470. Предельная нагрузка на 1 м шинопровода 12 кг. При прокладке шинопровода по стенам и нижним поясам ферм светильники устанавливают на кронштейнах, прикрепленных к этим строительным основаниям.

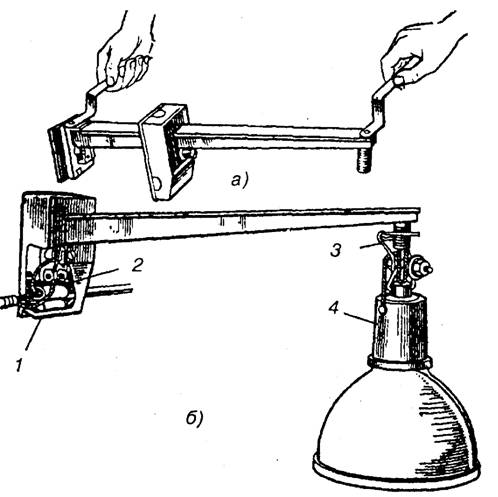

Сборка кронштейна (а), установка светильника на держателе (б): 1 — патрубок; 2, 4 — винты заземления; 3 — держатель У25М
При креплении на тросе светильники устанавливают на тросовых подвесках с обоймами на крюке, приваренном к металлической пластинке с ответвительной коробкой (загнутые края пластинки обжимают вокруг троса); к скобе в разъемной ответвительной коробке при тросовом проводе APT.
При установке на шинопроводах ШРА, прокладываемых по одной трассе с ШОС светильники крепят на боковых поверхностях ШРА симметрично по обе стороны с помощью специальных кронштейнов.
Светильники заряжают медными проводами сечением 0,5— 1,5 мм2. Провода пропускают через подвесные штанги, кронштейны, подвесы и стойки; соединение проводов внутри них запрещено.
Светильники с лампами накаливания и ДРЛ подключают к электросети через вводный блок, двухполюсные штепсельные соединения, через колодки зажимов.
Металлические корпуса светильников заземляют отдельными ответвлениями от нулевого провода электропроводки, концы которого присоединяют к корпусам светильников заземляющими винтами.
При монтаже осветительного оборудования выполняют следующие основные требования: светильники в ряду и по высоте
выравнивают так, чтобы отклонения их не были заметны на глаз; установочные изделия закрепляют по центру розеток, ниш, выверяют строго по вертикали и горизонтали положение их рукояток, кнопок и штепсельных гнезд.
Выключатели с рычажными и клавишными рукоятками устанавливают так, чтобы при включении цепи (освещения) рукоятка двигалась вверх (нажатие верхней части клавиши). Штепсельные розетки устанавливают так, чтобы гнезда располагались по горизонтали: Выключатели общего освещения, штепсельные розетки устанавливают у входа в помещение так, чтобы они не загораживались открывающейся дверью. Выключатели для санузлов и штепсельные розетки устанавливают вне этих помещений.
