Киосковые ТП 6-10/0,4 кВ, выполненные с использованием оборудования отечественного производства
Тупиковые трансформаторные подстанции мощностью 250 кВ • А и выше применяют киоскового типа (блочные) с обслуживанием оборудования с земли (по аналогии с подстанциями, выпускаемыми лучшими зарубежными фирмами). Преимуществами таких подстанций являются удобство и безопасность обслуживания, высокая степень заводской готовности.
Киосковая ТП Люберецкого ЭМЗ. За последнее время увеличился спрос на трансформаторные подстанции напряжением 10/0,4 кВ мощность 160, 250 и 400 кВ * А, предназначенные для электроснабжения фермерских хозяйств, садовых участков, поселков и других потребителей в сельской местности.
Киосковая ТП Люберецкого ЭМЗ земления - шкаф АВР на контакторах, 7 — ввод основного питания шкафа; 8 — резервный ввод
Для указанных целей применяются в основном комплектные трансформаторные подстанции наружной установки в металлическом корпусе и ТП мачтового исполнения с открытой установкой оборудования.
Имея основное достоинство — малые затраты при сооружении, указанные КТП однако имеют серьезные недостатки:
/ КТП, выпускаемые отечественными заводами недолговечны, имеют небольшой срок службы (практически 10... 15 лет). В неутепленном металлическом корпусе КТП имеют место частые повреждения оборудования (низковольтных автоматов, предохранителей, рубильников, высоковольтных предохранителей и др.).
КТП обслуживаются снаружи, что затрудняет их эксплуатацию в плохую погоду, зимой и т.д.
Учитывая указанное, институт «Сельэнергопроект» разработал типовые проекты серии закрытых ТП 6-10/0,4 кВ для электроснабжения сельских потребителей на различные условия их подключения в сети (тупиковые, проходные, одно и двухтрансформаторные, с воздушными и кабельными вводами линий).
Люберецкий, Азовский и Екатеринбургский электромеханические заводы освоили выпуск комплекта оборудования и конструкций для указанных подстанций.
Киосковые ТП имеют следующие достоинства:
/ Срок службы увеличивается в несколько раз и, будет составлять более 40 лет вместо 10... 15 лет (при условии замены некоторой аппаратуры).
/ Значительно улучшаются условия ремонта и обслуживания оборудования, а следовательно и снижается ущерб от аварийных отключений потребителей.
/ Повышается безопасность обслуживания ТП, особенно по сравнению с КТП шкафного и мачтового типов, устанавливаемых на высоте более 2...3 м от земли, с разъединителем на концевой опоре ВЛ 10 кВ
/ Возможна замена оборудования (силового трансформатора, низковольтного шкафа, предохранителей и др.) на оборудование другой мощности, типа и других заводов изготовителей без каких-либо переустройств ТП.
/ Работы в пролетах линий и на вводах 0,4 кВ можно выполнять без полного обесточения подстанции.
/ Здание ЗТП одноэтажное простейшей конструкции. Для хозяйств, которые ведут массовое сооружение построек в сельской местности, сооружение его не вызовет особых затруднений.
Схема и конструкция. На стороне ВН силовой трансформатор присоединяется к линии через разъединитель и предохранители. В схеме ЗТП проходного типа в цепях линий предусматриваются: разъединитель в линии основного питания и выключатель нагрузки в линии резервного питания.
Линии 0,4 кВ присоединяют к сборным шинам через автоматические выключатели. В схеме предусматриваются: защита от однофазных коротких замыканий на нулевой провод, защита от неполнофазных режимов, автоматическое управление уличным освещением.
Все оборудование подстанции размещают внутри помещений, в отсеках силового трансформатора, РУ 10 и 0,4 кВ.
Выводы линий 10 и 0,4 кВ могут быть воздушными или кабельными.

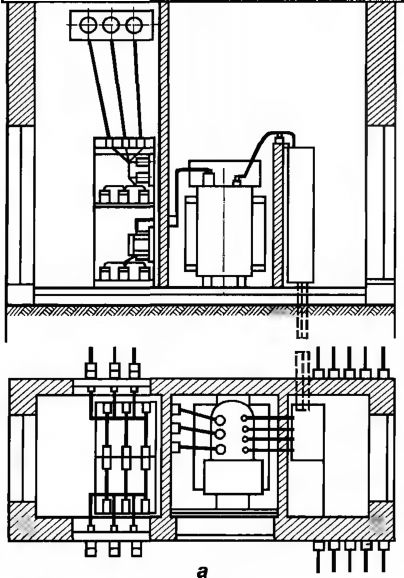

Блочная ТП 6-10/0,4 кВ, выпускаемая Люберецким ЭМЗ: а — компановка оборудования в здании ТП; б — схемы электрических присоединений (варианты)
ТП оборудуют соответствующими блокировками, обеспечивающими безопасное обслуживание.
Здание подстанции отдельностоящее, одноэтажное, простейшей конструкции. Несущие стены из кирпича, фундаменты из стандартных бетонных блоков.
Широкое внедрение КТП позволило индустриализовать и ускорить их монтаж, обеспечить максимальную безопасность эксплуатации, уменьшить габаритные размеры подстанций и удешевить строительные работы.
При строительстве подстанций напряжением 10/0,4 кВ широкое распространение получили КТП 10/0,4 кВ в металлическом корпусе, изготовляемые
заводами ССО «Сельэлектросетьстрой». Указанные подстанции в полной мере отвечают современным требованиям индустриального строительства.
В последние годы на заводах объединения освоено производство следующих типов подстанций:
/ КТП 10/0,4 кВ — тупиковые и типа «киоск» с воздушными вводами 10 и 0,4 кВ мощностью 100, 160, 250 кВ-А конструкции Саратовского завода «Прогресс»;
/ КТПБ 10/0,4 кВ — блочные, двухтрансформаторные, проходные с воздушными и кабельными вводами 10 и 0,4 кВ мощностью 400 и 630 кВ • А конструкции Свердловского ЭМЗ;
/ КТП-89 напряжением 10/0,4 кВ — шкафного типа, тупиковые с воздушными вводами 10 и 0.4 кВ мощностью 63-160 кВ*А конструкции Вологодского ЭМЗ.
Специалистами института «Поволжсельэнергопроект» разработана техническая документация на мачтовые трансформаторные подстанции 10/0,4 кВ мощностью 25-250 кВ'А. С 1991 г. на Саратовском заводе «Прогресс» изготавливают эти мачтовые подстанции.
Были увеличены разновидности трансформаторных подстанций 10/0,4 кВ в зависимости от мощности и категории надежности потребителей, назначения, месторасположения подстанции и т.д.
Трансформаторные подстанции мощностью до 160 кВ-А сооружаются упрощенного типа полной заводской готовности. К ним относятся ТП мачтового типа, а также подстанции, оборудование которых устанавливается на опоре ВЛ 10 кВ. Такие ТП просты в изготовлении, имеют минимальный расход металла.
В условиях, когда по каким-либо причинам не допускается сооружение воздушных линий, применяют комплектные трансформаторные подстанции с кабельным вводом и компактными, имеющими небольшой расход материалов выводами. Корпус таких подстанций выполняют из цветного пластика, который обеспечивает их долговечность и придает эстетичный вид.
