Коли початківець термографіст стикається з тим, що точні вимірювання температури у разі використання тепловізорів для електричного обладнання, виконуються набагато складніше, ніж в інших випадках, це може здатися пігулкою, яку нелегко проковтнути. Електричне обладнання часто виготовляється з металу, що не має покриття, тому теплова емісія досить низька, у зв'язку з чим вимірювання температури не дуже надійні.
Хорошою ж новиною є те, що, незважаючи на цей факт, електричні аномалії відносно легко виявити, але тільки якщо знати, на що звертати увагу. Основою цього є той простий факт, що електричні ланцюги, якими протікає струм, неминуче виділяють тепло. Це побічний продукт їхньої нормальної роботи. Тому, проводячи інспекцію електричного обладнання, треба пам'ятати, що воно часто буде гарячим. І важливо визначити, з яким видом тепла це пов'язано.
Що розуміється під цим? Для виявлення аномалій електричної системи важливим є розподіл тепла. Левова частка ненормального нагріву в компонентах електричних систем посідає неправильний електричний опір на поверхні контактів. Термографістові не слід вживати словосполучення "слабке з'єднання", тому що насправді існує безліч інших причин, що викликають збільшення опору, і в багатьох випадках з'єднання, якраз, затягнуті. Причиною може бути ще щось.

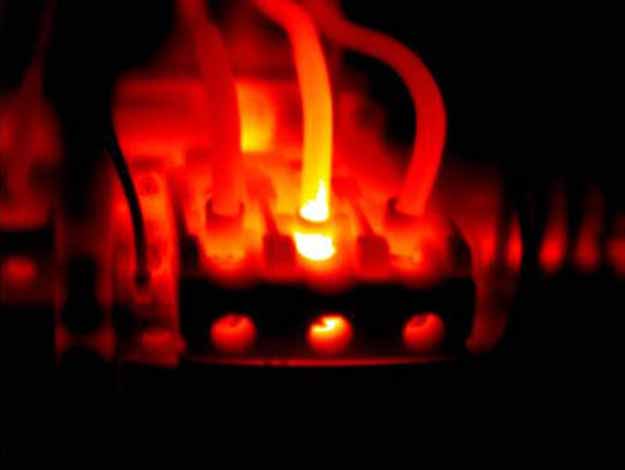

Який тип нагрівання показано на наведеній термограмі? Тут увагу слід звернути на малюнок розподілу тепла. Область високої температури знаходиться в точці з'єднання, а електричний ланцюг тим холодніший, ніж далі від точки контакту. Така температурна сигнатура найчастіше пов'язана зі збільшенням опору поверхні контакту. Найбільша кількість тепла утворюється в точці опору і, коли воно поширюється від цієї точки, або джерела, в результаті формується промовиста картина "послаблення". Тому необхідно пам'ятати, що у застосуваннях тепловізорів для інспектування електричного обладнання, зазвичай не дуже важливо, наскільки велика температура теплової аномалії, важливіше зрозуміти, що це тепло.
