Эксплуатация оборудования распределительных устройств

Зміст статті
Эксплуатация оборудования распределительных устройств
Измерительные трансформаторы

Осмотры распределительных устройств (РУ) проводятся со следующей периодичностью:
на объектах с постоянным дежурством персонала - не реже 1 раза в сутки и не реже 1 раза в месяц в темное время суток для выявления разрядов и коронирования;
на объектах без постоянного дежурства персонала - не реже 1 раза в месяц.
Дополнительные осмотры проводятся при неблагоприятной погоде (туман, сильный мокрый снег, гололед). Объекты в зонах интенсивного загрязнения также должны осматриваться дополнительно.

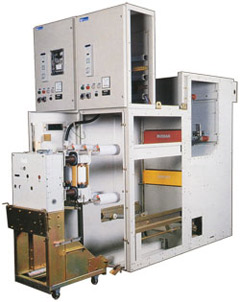

РУ

При осмотрах РУ проверяют:
уровень масла, его температуру и отсутствие течи в маслонаполненном оборудовании;
состояние контактных соединений ошиновки;
состояние изоляции (загрязненность, наличие трещин, сколов, следов выпадения росы);
соответствие указателей положения коммутационных аппаратов их действительному положению;
состояние открыто проложенных проводников заземляющего устройства;
действие устройств подогрева оборудования в холодное время года.
наличие средств пожаротушения, переносных заземлений и других защитных средств, медицинской аптечки первой помощи.

При осмотрах закрытых РУ дополнительно проверяют:
состояние помещения, отопления, вентиляции, освещения, состояние кровли или междуэтажных перекрытий, наличие и исправность дверей и замков.
В элегазовых РУ дополнительно проверяют влажность и давление элегаза в оборудовании, концентрацию элегаза в помещении закрытых распредустройств.
Замеченные при осмотрах дефекты и неисправности должны быть устранены при ближайшем ремонте, дефекты аварийного характера должны устраняться в кратчайшие сроки.
Загрязнение поверхности изоляторов оборудования распределительных устройств наибольшую опасность представляет при моросящем дожде, тумане или выпадении росы, когда загрязняющий слой становится проводящим. Это может привести к возникновению разрядов на поверхности изоляторов и их перекрытию. Поэтому важно своевременно очищать изоляцию РУ от загрязнений и обрабатывать изоляторы гидрофобными пастами, обладающими водоотталкивающими свойствами.
Все трущиеся части механизмов коммутационных аппаратов и их приводов должны периодически смазываться. Используются смазки, эффективно работающие при низких температурах.
Устройства электроподогрева приводов коммутационных аппаратов, шкафов управления, релейной защиты и автоматики должны работать, как правило, в автоматическом режиме включения и отключения.
При эксплуатации распределительных устройств выполняют следующие общие для всего оборудования профилактические измерения и испытания:
1. Измерение сопротивления основной изоляции оборудования (изоляции первичных цепей) мегаомметром на 2500 В; это сопротивление должно быть не меньше значений, приведенных в табл. 1.

Таблица 1

Сопротивление изоляции, МОм, при номинальном напряжении, кВ

До 10

20...150

220

300

1000

3000

2. Измерение сопротивления изоляции вторичных цепей мегаомметром на 1000 В; это сопротивление должно быть не меньше 1 МОм;

3. Испытание основной изоляции оборудования повышенным напряжением в течение 1 мин. Величины испытательных напряжений приведены в табл. 2.

Таблица 2

Uном РУ, кВ

до 1

3

6

10

20

35

Uисп для фарфоровой изоляции, кВ

1

24

32

42

65

95

Uисп для органической изоляции, кВ

1

21,6

28,8

37,7

58,5

85,5

4. Испытание изоляции вторичных цепей проводится напряжением 1 кВ в течение 1 мин.

5. Тепловизионный контроль оборудования распределительных устройств .
Ремонт оборудования РУ осуществляется по мере необходимости с учетом результатов осмотров и профилактических испытаний.

Шины распределительных устройств

При осмотре шин распределительных устройств визуально оценивается состояние изоляторов - отсутствие трещин, сколов, степень загрязнения. Непосредственно у шин главное внимание уделяется контактным соединениям, которые выполняются разборными (болтовыми) и неразборными (сварными).
В процессе эксплуатации болтового контактного соединения его переходное сопротивление возрастает вследствие окисления поверхностей соприкосновения и ослабления контактного давления под воздействием окружающей среды, механических нагрузок, токов нагрузки и коротких замыканий. При возрастании переходного сопротивления температура контактного соединения увеличивается, окислительные процессы ускоряются, вызывая еще большее увеличение переходного сопротивления. В конечном итоге происходит выгорание контактного соединения.
Состояние контактного соединения может определяться визуально. Потемнение поверхности, искрение, испарение влаги при дожде и снеге указывают на повышенную температуру контактного соединения.
Более точно состояние контактного соединения определяют путем измерения переходного сопротивления RKC, или температуры контактного соединения ТКС. Результаты измерений сравнивают с сопротивлением Rm целого участка шины, равного длине контактного соединения. Для болтовых контактных соединений шин должно выполняться условие

Rкс < 1,2 Rш

Температура ТКС не должна превышать 90°С.

Переходное сопротивление измеряют с помощью микроомметров или двойных мостов. Для температурного контроля контактных соединений применяют термопленки, пирометры, тепловизоры и другие средства измерения. В частности, термопленки, наклеивают на контактные соединения и по цвету пленки определяют его температуру. При температуре до 50°С пленка имеет красный цвет, при 60°С -вишневый, при 80°С - темно-вишневый, при 100°С - черный, выше 110°С - светло-желтый. При температурах 100... 110°С пленка разрушается и ее цвет при охлаждении контакта не восстанавливается. Принципы измерения температуры пирометрами и тепловизорами изложены ниже.
При неудовлетворительном состоянии разборного контактного соединения (RKC> 1,2 Rm; ТKC > 90°С) его подвергают ревизии: разбирают, зачищают, сдирая окисную пленку, смазывают нейтральными смазками и вновь собирают. Зачистка контактных поверхностей выполняется напильником, но не наждачной бумагой. Последняя оставляет на контакте частицы абразива, ухудшающие состояние контакта.
Неразборные (сварные) контактные соединения являются более надежными в работе. В сварных контактных соединениях шин не должно быть трещин, прожегов, непроваров шва более 10% его длины. При правильно выполненной сварке эти контактные соединения практически не нуждаются в дальнейшем обслуживании.

Коммутационные аппараты

Осмотры коммутационных аппаратов проводятся при осмотрах РУ; внеочередные осмотры выключателей - после отключения тока короткого замыкания. При осмотрах обращают внимание на нагрев и состояние наружных контактных соединений, крепление выключателя и привода, состояние и степень загрязнения изоляции, исправность цепи заземления.
У масляных выключателей контролируются уровень масла, отсутствие его утечек, температура и степень загрязненности масла.
В многообъемных (баковых) масляных выключателях бак заливается маслом не полностью, под крышкой остается воздушная подушка, предназначенная для демпфирования резкого повышения давления газов, выделяющихся в процессе гашения дуги.
При высоком уровне масла демпфирующий эффект уменьшается и бак выключателя может быть разорван высоким давлением газов. При низком уровне масла выходящие в воздушную подушку газы (главным образом, водород) не успевают охладиться в тонком слое масла и способны вызвать взрыв смеси водорода с воздухом (гремучей смеси).
С понижением температуры вязкость масла увеличивается, заметно влияя на временные характеристики выключателя. Поэтому при понижении температуры окружающей среды ниже -25°С должны автоматически включаться устройства электроподогрева масляных выключателей.
Загрязнение и увлажнение масла при эксплуатации вызывает снижение его электрической прочности. У многообъемных выключателей напряжением 110 кВ и выше испытания масла на электрическую прочность проводятся при выполнении выключателями предельно допустимого числа коммутаций токов короткого замыкания или нагрузки; у многообъемных выключателей напряжением до 35 кВ и малообъемных выключателей всех напряжений масло подлежит замене после выполнения выключателями предельно допустимого числа коммутаций. Предельно допустимое число коммутаций указывается предприятиями-изготовителями в инструкциях по эксплуатации.
У воздушных выключателей контролируются утечки и давление сжатого воздуха; у элегазовых выключателей - утечки, давление и влажность элегаза.
Следует отметить, что масляные и воздушные выключатели имеют низкую надежность, небольшой коммутационный ресурс, пожароопасность (у масляных выключателей), высокую трудоемкость ремонта и обслуживания. Поэтому в настоящее время при строительстве новых и реконструкции существующих объектов устанавливаются элегазовые и вакуумные выключатели, обладающие более высокими техническими характеристиками.
Профилактические измерения и испытания силовых выключателей различного конструктивного исполнения регламентируются [Правила технической эксплуатации электроустановок потребителей. - Спб.: АЛО ОУ УМИТЦ, 2003, Объем и нормы испытаний электрооборудования. РД 34.45-51.300-97. РАО «ЕЭС России». С изменениями № 1 и 2 от 10.01.2000 и 22.08.2000.]. В частности, в программу испытаний выключателей любой конструкции входят:
1. Измерение сопротивления постоянному току контактной системы выключателя с проверкой соответствия величины этого сопротивления данным предприятия-изготовителя;
2. Проверка срабатывания привода при пониженном напряжении; минимальное напряжение срабатывания электромагнитов управления должно быть не менее 0,65UHОM (0,7 UHОM) при переменном (постоянном) токе;
3. Измерение скоростных характеристик выключателя (времени включения и отключения) с проверкой соответствия этих характеристик данным предприятия-изготовителя;
4. Опробование в циклах О-В и О-В-О выключателей, предназначенных для работы в цикле АПВ.

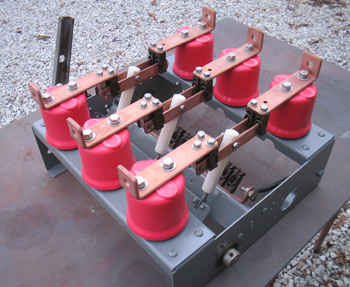

разъединитель

Основное внимание при осмотрах разъединителей обращают на состояние контактов и изоляции. Ослабление контактного давления, окисление и загрязнение контактов приводит к увеличению переходного сопротивления и, как следствие, к повышенному нагреву контактов, и даже их выгоранию. При наличии на контактах следов оплавления и других небольших дефектов контакты зачищают и смазывают тонким слоем технического вазелина. При значительных повреждениях контактов их заменяют новыми.
При включении разъединителей не должно быть удара одного контакта о другой - оси контактов должны совпадать. Полюса разъединителя должны замыкаться и размыкаться одновременно. Проверка выполняется медленным включением разъединителя до момента соприкосновения контактов одного из полюсов. После этого замеряются зазоры между контактами других полюсов, которые не должны превышать 3 мм. Наличие отмеченных недостатков устраняется специальными регулировками при обслуживании разъединителей.
Изоляция разъединителей, особенно наружной установки, работает в тяжелых условиях. Помимо рабочего напряжения и перенапряжений на нее действуют механические нагрузки, обусловленные работой аппарата, тяжением ошиновки, гололедом. Загрязнение поверхности изоляторов разъединителей увеличивает вероятность ее перекрытия особенно в сырую погоду. При обнаружении трещин и сколов на изоляторах, значительном разрушении армирующих поясов аппарат следует вывести в ремонт.

Измерения и испытания разъединителей включают в себя следующие виды работ:
1. Измерение сопротивления постоянному току контактной системы разъединителей; омические сопротивления контактов для всех классов напряжения не должны превышать значений, приведенных в табл. 3.

Таблица 3


Номинальный ток, А

600

1000

1500... 2000

Сопротивление, мкОм

175

120

50

Усилие, Н

-200

-400

-400

2. Измерение усилия вытягивания одного контакта из другого; этим измерением проверяется контактное давление; измерения проводятся при отсутствии на контактах смазки; усилие вытягивания должно соответствовать нормам, указанным в табл. 3.

3. Проверка работы многократным включением и отключением при номинальном напряжении на выводах электромагнитов управления и электродвигателей приводов;

4. Проверка работы механических блокировок, которые не должны позволять:
оперирование главными ножами разъединителя при включенных заземляющих ножах;
оперирование заземляющими ножами при включенных главных ножах.

5. У короткозамыкателей определяется время включения, у отделителей - время отключения. Эти временные характеристики должны соответствовать нормам завода-изготовителя.
