Монтаж светильников с газоразрядными лампами на осветительных шинопроводах

осветительные шинопроводы

Заводы Главэлектромонтажа Минмонтажспецстроя  выпускают осветительные шинопроводы ШОС67, ШОС73А и ШОС73 на номинальный ток 25, 63 и 100 А соответственно. Шинопроводы предназначены для выполнения в производственных помещениях осветительных четырехпроводных электрических сетей, Шинопровод ШОС67 предназначен для питания электрического освещения, а шинопроводы ШОС73А и ШОС73 предназначены для питания электрического освещения, электрифицированного ручного инструмента и других электроприемников небольшой мощности.

Шинопроводы состоят из секций: прямых длиной 3000 мм для шести и трех присоединений, 3000 мм без ответвлений, 1500 мм для трех присоединений, вводных гибких и угловых, соединителей (штепсельных разъемов) на 10 А и крепежных деталей.
Шинопроводы могут крепиться: к плоским строительным основаниям, на кронштейнах к стене, на подвесах вдоль железобетонных и металлических ферм, на тросах и т. п.
Пример крепления шинопроводов ШОС67 на тросе показан на рис. 1.
В заключение следует указать, что наиболее надежным является крепление анкерных конструкций к строительным поверхностям в кирпичных и бетонных стенах и перекрытиях с помощью сквозных болтов с кольцом или крюком и с помощью сквозных шпилек с установкой на обратной стороне крепления увеличенных квадратных шайб.
Шинопровод ШОС67
Рис. 1. Шинопровод ШОС67, смонтированный на предварительно натянутом тросе.
1 — соединитель У1634; 2 —подвеска тросовая К471; 3 —хомут с крючком К470; 4 — подвеска тросовая сдвоенная К.473; 5 — светильник с лампой накаливания; 6 — шинопровод ШОС67; 7 — подвеска тросовая с крючком К472; 8 — светильник с люминесцентными лампами.
В анкерах с такими креплениями вырывающее усилие может быть равно прочности материала, из которого изготовлен анкер, зависящий от марки стали и поперечного сечения нарезной части крепежных стержней.
Крепления анкерных конструкций с помощью вмазых шпилек или безвмазных дюбелей являются менее надежными, так как они в значительной степени зависят от качества выполнения и точности заготовленных отверстий по размеру и надежности заделки в них анкеров. Поэтому эти способы крепления применяют для случаев менее ответственных креплений несущих тросов.
На рис. 2—5 даны примеры прокладки осветительной электропроводки проводом APT и установки светильников с лампами ДРЛ на железобетонных фермах.

Прокладка осветительной электропроводки

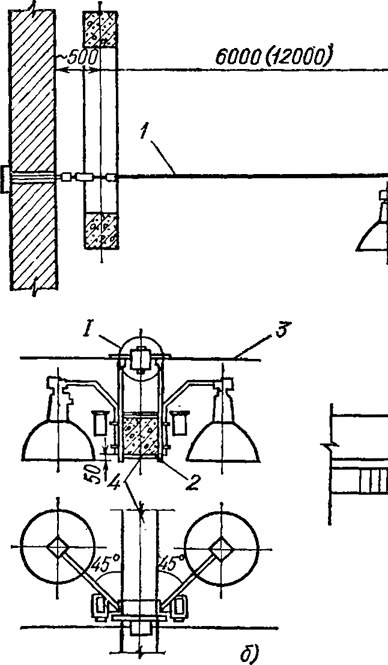

Рис. 2. Прокладка осветительной электропроводки проводом марки APT. Установка светильников с лампами типа ДРЛ на железобетонных фермах. а — линия проволоки; б — крепление светильников; в — ответвительная коробка; 1 — концевое крепление; 2 — конструкция для светильника; 3 — линия из провода APT; 4 — нижний пояс фермы; 5 — фазы; 6 — нуль.
Установка двух светильников с лампами ДРЛ
Рис. 3. Установка двух светильников с лампами ДРЛ. 1— светильник; 2 — ПРА; 3 —коробка; 4 — кронштейн; 5 — стойка; 6 — шпилька; 7 — профиль; 8 — уголок перфорированный; 9 — хомутик.

Прокладка осветительной электропроводки
Рис. 4. Прокладка осветительной электропроводки проводом марки APT.
а — подвод питания в конце линии; б — заземление троса; I — провод марки APT; 2 — вкладыш сжима; 3 — коробка ответвительная; 4 — втулка; 5 — несущий трос: 6 — сжим; 7 — провод гибкий; 8 — нуль; 9 — фазные провода.

Зарядка светильника ДРЛ
Рис. 5. Зарядка светильника ДРЛ с соединителем (с) и без него (б).
I — кронштейн; 2 — коробка; 3 — светильник; 4 — винт заземления.
