КТПК типа «киоск»   состоит из высоковольтного ввода, отсека силового трансформатора и отсека распредустройства низкого напряжения. Возможны следующие сочетания высоковольтного ввода и низковольтных выводов: (ВВ), (ВК), (КК), где первая буква (В..) или (К..) — исполнение высоковольтного ввода: воздушный или кабельный; вторая буква (..В) или (..К) — исполнение низковольтных выводов: воздушные или кабельные.

КТПК устанавливается на утрамбованной выровненной площадке непосредственно на грунт или на фундамент любого типа. При установке на грунт рекомендуется сделать щебенчатую подсыпку. Фундаменты рекомендуются для площадок, сложенных грунтом с нормативными значениями прочностных и деформационных характеристик, приведенных в таблицах 1 и 2 приложения СНиП 2.02.07-83.

Техническая характеристика КТПК:


Мощность силового трансформатора, кВ'А

100, 160, 250, 400, 630

Номинальное напряжение на стороне ВН, кВ:

6, 10

Номинальное напряжение на стороне НН, кВ:

0,4

Ток термической стойкости на стороне ВН



в течение 1 е., кА

20

Ток электродинамической стойкости



на стороне ВН, кА

51

Ток термической стойкости на стороне НН



в течении 1с., кА

10,20

Ток электродинамической стойкости



на стороне НН, кА

25,50

Степень загрязнения изоляции по ГОСТ 9220-89 II, III

Исполнение ввода ВН

воздушный, кабельный

Исполнение вывода НН

воздушный, кабельный

Габариты, мм

4500x2400x2060

Масса не более, кг

5000

Степень защиты по ГОСТ 14254-96

IP34

Число отходящих линий, не более

14

В том числе воздушных не более

4

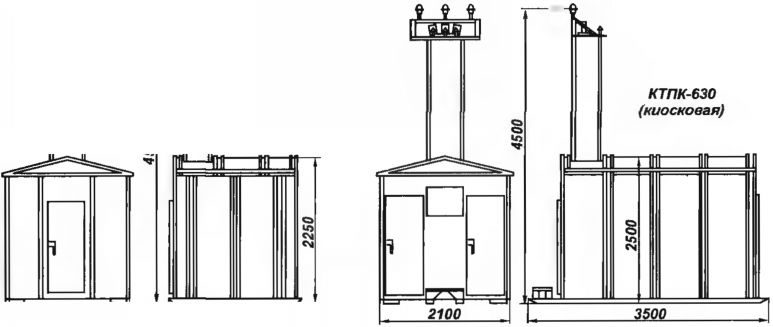

КТПК 6-10/0,4 кВ типа «киоск»
КТПК 6-10/0,4 кВ типа «киоск»
