Муфты соединительные чугунные для силовых кабелей на напряжение 1 кВ

Соединительные чугунные муфты (ТУ 16. К71.68-89) предназначены для соединения силовых кабелей с бумажной изоляцией по ГОСТ 18410-73 в алюминиевой или свинцовой оболочке с защитными покровами или без них на напряжение 1 кВ частоты 50 Гц переменного тока.
Муфты изготовляются марок: СЧ - соединительная чугунная; СЧм - соединительная чугунная малогабаритная. Муфты СЧ и СЧм, смонтированные на кабеле, показаны на рис., а их размеры приведены в табл. Разделка кабеля для муфт СЧ и СЧм показана на рис., а ее размеры в табл.. Фарфоровые распорки открытого и закрытого типа для муфт СЧ показаны на рис., а их размеры приведены в табл.

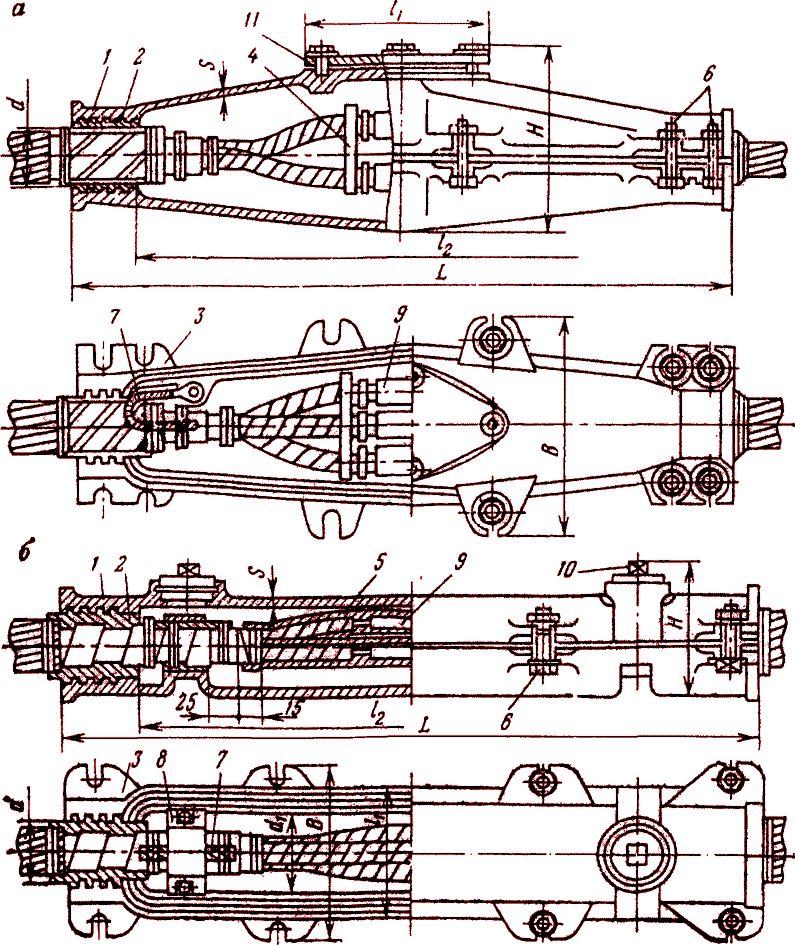

Муфты соединительные чугунные СЧ(а) и СЧм(б
Муфты соединительные чугунные СЧ(а) и СЧм(б): 1 - верхняя полумуфта; 2 - подмотка из смоляной ленты ; 3 - нижняя полумуфта; 4 - фарфоровая распорка; 5 - подмотка жил стеклолентой; 6 - болты для стяжки полумуфт; 7- провод заземления; 8 - хомут; 9 - гильза соединительная; 10 - пробка; 11 - крышка

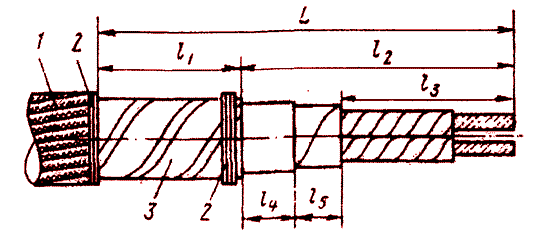

Разделка кабеля для монтажа муфт соединительных СЧ и СЧм
Разделка кабеля для монтажа муфт соединительных СЧ и СЧм: 1 - защитный покров; 2 - бандаж; 3 — броня

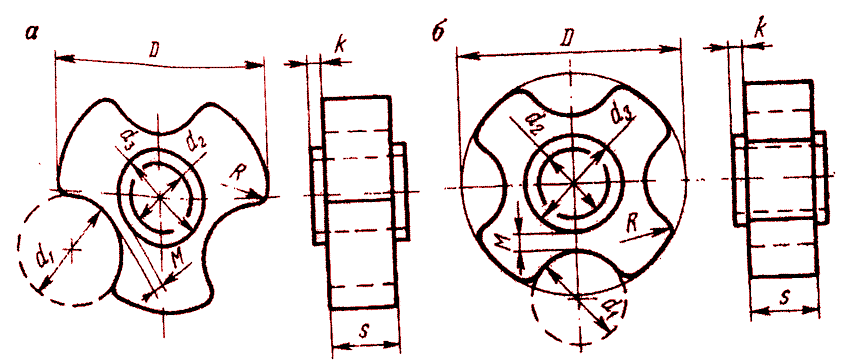

Фарфоровые распорки открытого типа
Фарфоровые распорки открытого типа для трехжильного (а) и четырехжильного (б) кабелей

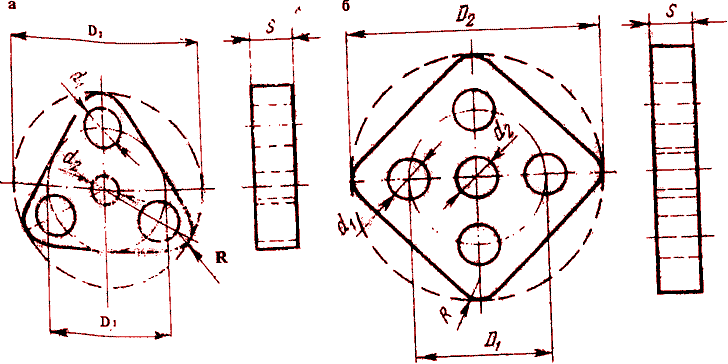

Фарфоровые распорки закрытого типа
Фарфоровые распорки закрытого типа для трехжильного (а) и семижильного (б) кабелей

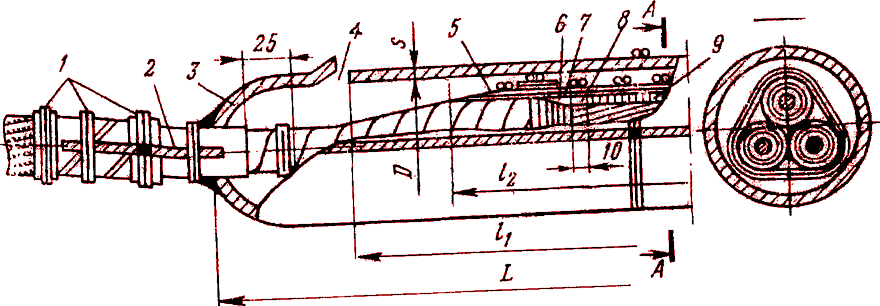

Свинцовая соединительная муфта СС
Свинцовая соединительная муфта СС: 1
4 - отверстие для заливки; 5 - подмотка рулонами; 6, 7, 8 - подмотка роликами н и 5 мм; 8 - соединительная гильза
Размеры и масса чугунных соединительных муфт для кабелей напряжением до 1 кВ


Муфта

Сечение жил кабеля, мм2

Размеры (рис. 1), мм

Масса муфты, кг
4,8 11
16,4 20

трех- жильного

четырех- жильного

L

Ь

Н

в

1,

s

d

СЧ-40 СЧ-50 СЧ-60 СЧ-70

До 35 50...95 120...185 240

До 16 25...70 95...150 185

580 720 830 900

460 580 650 704

145 180 200 225

170 210 240 260

70 90 100 110

6

40 50 60 70

СЧм-40 СЧм-50 СЧм-60 Счм-70

До 35 50...95 120, 150 185, 240

До 16 25...70 95...150 185

475 560 630 700

315 400 470 540

86 95 108 116

142 151 164 172

66 75 88 96

5

40 50 60 70



Размеры разделки кабеля для муфт марок СЧ и СЧм


Муфта

Размеры (рис. 2), мм

L

1.

ь

h

и

15

СЧ-40

295

125

170

115

35

20

СЧ-50

365

135

230

175

35

20

СЧ-60

420

155

265

210

35

20

СЧ-70

455

160

295

240

35

20

СЧм-40

245

105

140

100





СЧм-50

290

120

170

130

25

15

СЧм-60

310

130

180

140





Счм-70

355

130

225

185





Размеры фарфоровых распорок открытого типа для муфт СЧ


Распорка

Муфта

Число

Сечение жил,

Размеры (рис. 3), мм

жил

мм2

di

d2

d3

R

S

D

k

M

Pl-3

СЧ-40



До 35

14





2

12

50





Р2-3

СЧ-50

3

50...95

22





2

15

58





РЗ-З

СЧ-60



120...185

28





3

15

64





Р4-3

СЧ-70



240

32

18

26

3

15

68





РЗ-4

СЧ-40



До 16

8

1

12

44

3

9

Р2-4

СЧ-50

4

25...70

18





2

15

54





РЗ-4

СЧ-60



95...150

26





3

15

62





Р4-4

СЧ-70



185

28





3

15

64





Размеры фарфоровых распорок закрытого типа для муфт СЧ


Распорка

Муфта

Число

Сечение

Размеры (рис. 4), мм

жил

жил, мм2

di

d2



d2

R

s

РМЗ-14

СЧ-40



До 35

14

14

40

70

6

10

РМЗ-22

СЧ-50

3

50...95

22

20

64

106

10

12

РМЗ-28

СЧ-60



120...185

28

20

64

123

13

12

PM3-32

СЧ-70



240

32

20

72

132

15

12

РМ4-14

СЧ-40



До 16

8

14

40

70

6

10

РМ4-18

СЧ-50

4

25...70

18

20

64

106

10

10

РМ4-26

СЧ-60



95...150

26

20

68

132

13

12

РМ4-28

СЧ-70



185

28

20

72

132

15

12
