Ленточные монтажные материалы

В конструкции кабельных муфт и при монтаже особенно в сухих заделках широко применяются хлопчатобумажные ленты киперные или тафтяные, ленты из различных лако- и стеклотканей, полихлорвиниловые ленты обычные и липкие, смоляные и асбестовые ленты. По своему назначению ленточные материалы можно подразделить на следующие группы: изоляционные, предназначенные для усиления электрической прочности изоляции и при определенных условиях обеспечивающие герметичность и механическую прочность; полупроводящие, предназначенные для восстановления полупроводящих слоев; уплотняющие, предназначенные для герметичности и уплотнения мест соединения и оконцевания между конструктивными элементами кабеля и корпусами муфт.
Ленты выпускают заводы-изготовители или заводы, комплектующие кабельную арматуру, в рулонах-катушках с наружными диаметрами (в зависимости от типа и марки ленты) от 40 до 200 мм. Толщина лент бывает различна, но для монтажа кабельной арматуры принята от 0,1 до 1 мм.
Изоляционные ленты нашли широкое применение при монтаже концевых заделок в качестве дополнительной, уплотняющей или поверхностной изоляции, а при покрытии лаками или эпоксидными компаундами, кроме того, как материал, повышающий герметичность заделок.
Просмоленную ленту применяют для уплотнений вводов кабелей в горловины чугунных муфт и концевых воронок, асбестовую ленту — в качестве тепловой изоляции при пайке и сварке.
Области и условия применения изоляционных лент различны. Киперная, тафтяная, липкая прорезиненная и липкая просмоленная ленты являются гигроскопичными и применяются в качестве изоляции только в сухих помещениях при напряжении до 1000 В. Электрическая прочность этих лент не нормируется. Тщательная пропитка каждого слоя обмоток из предварительно просушенных тафтяной и киперной лент обильным слоем покрыта электроизолирующим лаком, а также внешняя покраска обмотки влагостойким электроизолирующим лаком являются обязательными.
Во влажных и сухих помещениях в заделках кабелей 1-10 кВ из просушенных киперной и тафтяной лент, преимущественно шириной 15 мм и толщиной 0,54 мм, междуслойные покрытия производят эпоксидным компаундом.
Применение в качестве изоляции прорезиненной и просмоленной, лент на кабелях с бумажной изоляцией, пропитанной маслоканифольным составом (осушенных и неосушенных), вообще не допускается.
Хранить ленты нужно в закрытом затемненном помещении с температурой от 5 до 25 °С.
Просмоленную из хлопчатобумажной ткани ленту пропитывают составом из битума и машинного масла. Просмоленную ленту марки JIH используют для арматур, работающих в воздушной среде, а ленту марки ЛП — для муфт, смонтированных в земле.
Полихлорвиниловой липкой лентой рекомендуется пользоваться при выполнении сухих концевых заделок кабелей с бумажной и резиновой изоляцией, монтируемых в сухих помещениях, и кабелей напряжением до 1 кВ с резиновой изоляцией в сырых помещениях; для дополнительной изоляции жил кабелей с бумажной, пластмассовой и резиновой изоляцией при выводе их из воронок и муфт; при восстановлении полихлорвиниловых оболочек кабелей; при восстановлении изоляции в местах соединений жил кабелей с резиновой изоляцией. Эту ленту изготавливают следующих марок в зависимости от толщины: ПХЛ-0,2; ПХЛ-0,3; ПХЛ-0,4; ПХЛ-0,45.
Лента полихлорвиниловая нелипкая рекомендуется взамен липкой ленты при отсутствии последней и при условии склеивания отдельных слоев ленты полихлорвиниловым лаком. Лента представляет собой негорючий светотермостойкий пластикат.
Липкая лента из стекловолокна и такая же лента, но не липкая, с междуслойной покраской лаком марки К-44, цапон-глифталевым или подобным им клеящим изолирующим лаком могут быть рекомендованы при выполнении сухих заделок кабелей в сухих помещениях в случаях, когда заделки требуют особо высокой теплостойкости.
Липкую ленту из стекловолокна изготавливают из бесщелочной стеклоткани, обработанной кремнийорганическим лаком.
Нелипкая лента из стекловолокна является негорючей, т. е. при действии на нее пламени свечи, газовой горелки пламя по поверхности ленты не распространяется, а по удалении последнего горение прекращается. Ленту хранят в помещении с влажностью не более 65%.
Склеивание отдельных слоев ленты при намотке можно производить клеем марок БФ-2, БФ-4 и им подобными.
Для сухих заделок применяют преимущественно стеклолакоткань марки ЛСК-2 шириной 20 мм и толщиной 0,2 мм.
Лента из маслостойкой лакоткани марки ЛХМ, преимущественно шириной 20 мм и толщиной 0,2 мм, нарезанная по диагонали, при междуслойной покраске цапон-глифталевым лаком рекомендуется для сухих концевых заделок, кабелей с бумажной изоляцией, а также для обмотки жил этих кабелей и кабелей с резиновой изоляцией в сухих помещениях. В помещениях неотапливаемых внешние поверхности обмоток, выполненных этой лентой, необходимо покрывать двумя-тремя слоями влагостойкого изоляционного (например, асфальтового) лака.
Асбестовую ленту полотняного переплетения, каландрированную т.е. пропущенную через машину для придания изделию лоска и гладкости, изготавливают из асбестового волокна с примесью хлопчатобумажных волокон до 30%.

Ленты для кабельных муфт.

Лента электроизоляционная термостойкая самослипающаяся резиновая радиационной вулканизации типа ЛЭТСАР (ТУ 38—103171 —80)применяется при монтаже соединительных муфт и концевых заделок на силовых кабелях с бумажной и пластмассовой изоляцией на напряжение до 10 кВ. Оптимальное удлинение ленты при намотке около 40%. Ленту ЛЭТСАР выпускают на основе кремний- органических каучуков, вулканизированных радиационным методом, двух марок и двух сечений. Марки различаются цветом и термостойкостью. Лента ЛЭТСАР марки К — красного, а марки Б — белого цвета. Ленту выпускают прямоугольного (П) и фигурного (Ф) профиля.
Лента имеет ровную поверхность без гофра и трещин по краям, в центре имеется сплошная или прерывистая указательная серая полоса, с помощью которой легко делается 50%-е перекрытие лент при намотке. Техническими условиями допускается выпуск ленты ЛЭТСАР шифров КП-0,2 и БП-0,2 без центральной указательной полосы.

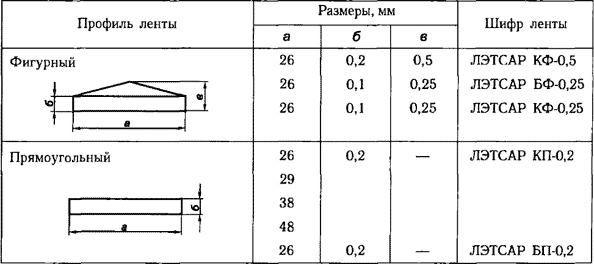

Размеры и шифр ленты ЛЭТСАР
Размеры и шифр ленты ЛЭТСАР
Между слоями ленты в ролике проложена полиэтиленовая лента марки Нт, предотвращающая самослипание слоев ленты ЛЭТСАР.
Лента ЛЭТСАР имеет хорошую электрическую прочность, тепло-, влаго- и водостойкость, стойка к действию озона и ультрафиолетовых лучей, а также к воздействию масел и химических реактивов, не токсична. Лента способна к самослипанию в монолит без подогрева при температуре 20...25 °С при выдержке 48 ч.
Недостатками этой ленты являются её низкие адгезионные свойства к материалам и полное отсутствие адгезии к полиэтилену
Ленты поступают с предприятия-изготовителя упакованными в полиэтиленовые мешки (допускается упаковка от одного до пяти роликов). Лента должна быть намотана на жесткую пластмассовую втулку.

Лента электроизоляционная термостойкая самослипающаяся резиновая обладающая адгезией к полиэтилену, радиационной вулканизации ЛЭТСАР ЛП (ТУ 38.303-04-22-92) (красного цвета) изготовляется на основе кремнийорганического каучука и органических полимеров с использованием метода радиационной вулканизации. Поверхность ровная, без гофра и трещин по краям. Между слоями ленты прокладывается разделительная полиэтиленовая лента марки Нт или поливинилхлоридная марки В, предотвращающая их от слипания.
Лента ЛЭТСАР ЛП имеет хорошую адгезию к полиэтилену, поливинилхлориду и металлам (стали, меди, алюминию), самослипается в монолит без подогрева при выдержке 48 ч при температуре (22 ±2) °С, морозо- и теплостойка, стойка к световому и озонному старению, не токсична.
Недостатком ленты является низкий предел прочности при разрыве, электрические свойства ее несколько ниже, чем у ленты ЛЭТСАР.
Лента намотана па жесткую пластмассовую втулку, упакована до пяти роликов в полиэтиленовый мешок. В настоящее время ленту широко применяют при монтаже соединительных и концевых муфт на кабелях с пластмассовой изоляцией напряжением до 10 кВ.
Во время работы лента свободно разматывается с ролика и отделяется от разделяющего слоя без повреждений. При намотке ленты на изолирующую поверхность не следует прикладывать большие механические усилия, а оптимальное удлинение ленты при ее намотке не должно превышать 40%. Как правило, на ленту ЛЭТСАР ЛП наматывают лента ЛЭТСАР, которая становится механической защитой и дополнительной электрической изоляцией.
Ленту электроизоляционную самослипающуюся типа СЭЛ (ТУ 6- 10—1653—78) изготавливают из основе полиолефинов марок А и Б. Лента марки А имеет хорошую адгезию к металлам, полиэтилену и поливинилхлориду; положительным является возможность намотки при низких температурах до -20 °С зимой и высоких до +30 °С летом. Лента марки А аморфна и при небольших усилиях натяжения меняет свои размеры, поэтому ее применяют только в качестве адгезионных прослоек. Низкая механическая прочность является отрицательным свойством ленты. Лента марки А, обладающая адгезией к полиэтилену и металлам, имеет меньшую механическую прочность, чем лента марки ЛЭТСАР ЛП, которая имеет адгезию к полиэтилену и металлам, и нашла большое применение в сочетании с лентой типа ЛЭТСАР и другими лентами при восстановлении изоляции на кабелях с пластмассовой изоляцией.
Лента марки Б — модификация ленты марки А, механически более прочная, применяют в качестве основной изоляции, не имеет адгезии к полиэтилену, поливинилхлориду и металлам, но прилипает к ленте марки А и затем слипается в монолит.
Лента СЭЛ марок А и Б черного цвета, не имеет посторонних включений, сквозных отверстий и складок. Для предохранения слоев ленты от слипания между ними прокладывают разделительный слой ленты РСК. Лента не токсична.
Намотанная на жесткую пластмассовую втулку диаметром не более 60 мм лента поступает к потребителям в роликах. Каждый ролик завернут в полиэтиленовую пленку. Упаковывают по 10... 15 роликов одного макроразмера в пачки.
Ленту применяют при монтаже соединительных муфт силовых кабелей с пластмассовой изоляцией напряжением до 10 кВ. Возможность работы с лентой при различных температурах, особенно низких, позволяет выполнять монтаж на кабельных линиях при срочных ремонтно-восстановительных работах.
Работать с лентой марки А следует аккуратно и не допускать больших механических усилий при намотке; наматывать ленту необходимо сразу же после отделения от разделительной ленты, так как поверхность ленты быстро запыляется. При работе с лентой марки Б необходимо следить за тем, чтобы при ее намотке вытянутая часть не уменьшалась более чем на 50% исходной ширины.
Ленту электроизоляционную поливинилхлоридную липкую марки ПВХ (ГОСТ 16214—86) изготавливают на основе поливинилхлоридного светотермостойкого изоляционного пластиката, на одну сторону которого наносят липкий состав. Лента содержит вредные примеси, обладает самозатухающими свойствами. Выпускают ее в основном светло-синего цвета, однако может выпускаться белого, черного, серого, желтого, зеленого, синего, голубого, фиолетового, красного, оранжевого, розового и коричневого цветов.
Ленту выпускают первого и второго сортов. Липкость лепты второго сорта в 2 раза меньше, чем ленты первого сорта.
Лента, разматываемая с ролика, не имеет отверстий, пузырей, трещин, посторонних включений, пропусков клеевого слоя и надрывов на кромках. Поверхность ролика ленты первого сорта гладкая с небольшими несквозными зазорами между витками. У роликов ленты второго сорта допускаются выпуклость витков ленты и сквозные зазоры между витками ленты
Лента ПВХ морозостойкая, эластичная, имеет неплохие механические свойства и характеризуется удовлетворительной липкостью к металлу и поливи- нилхлориду. Недостатком ленты является ее токсичность при горении.
Лента намотана на жесткую пластмассовую втулку. Поступают ленты с предприятия-изготовителя пачками по 10 роликов, завернутыми в полиэтиленовую или поливинилхлоридную пленку.
Сохранность свойств ленты в изделиях гарантируется предприятием- изготовителем в течение 10 лет при температуре 5...35 °С и относительной влажности до 80% и 3 лет — в полевых условиях при температуре от -50 до +50 °С и относительной влажности 98%. В течение всего гарантийного срока лента не должна подвергаться воздействию паров агрессивных жидкостей и вредных газов.
Липкая лента марки ПВХ нашла широкое применение и до появления лент типа ЛЭТСАР, являлась основной электроизоляционной лентой при выполнении электромонтажных работ. Лента удобна в эксплуатации благодаря эластичности и хорошей липкости. При обычных температурах, когда на ленту нет воздействия тепла от посторонних источников, лента безвредна для работающих с ней. При воздействии тепла от паяльника или других источников она токсична, и с ней следует работать при наличии приточно-вытяжной вентиляции, если работу выполняют внутри помещения.
Ленту электроизоляционную из поливинилхлоридного пластиката нелипкую марки ЛВ (ГОСТ 17617—72) изготавливают из поливи- нил-хлоридного пластиката специальных рецептур Ленты марок ЛВ-40 и ЛВ-50 предназначены для эксплуатации в обычных климатических условиях, хрупкость поливинилхлоридного пластиката наступает при температуре -40...50 °С. Лента марки ЛВ-40Т предназначена для эксплуатации в районах с тропическим климатом, температура хрупкости пластиката —40 °С, в статическом состоянии температура хрупкости от -60 до +70 °С. Ленты изготавливают бесцветными или окрашенными (марок ЛВ-40 и ЛВ-40Т) в белый, серый, чёрный, коричневый, красный, розовый, оранжевый, желтый, зеленый, голубой, светло-синий, фиолетовый цвета. Лента марки ЛВ-50 бывает только черного цвета. Внешний вид ленты: эластичная, без пор. гофр и трещин, без посторонних включений. Допускаются мелкие точечные включения, незначительная рябь и полосы.
Лента имеет несколько лучшие электрические характеристики чем липкая лента марки ПВХ, большее относительное удлинение и большую температуру эксплуатации. При нормальных температурах лента никаких вредных продуктов в концентрациях, опасных для организма человека, не выделяет. При длительном воздействии повышенных температур (170...200 °С) возможно выделение вредного для организма человека хлористого водорода.
Ленту поставляют потребителям партиями одной марки и одного цвета в роликах, перевязанных в нескольких местах, без втулок. Ее применяют при монтаже соединительных муфт из самослипающихся лент на кабелях с пластмассовой изоляцией в качестве механической зашиты и дополнительной изоляции вместо пластиката пленочного поливинилхлоридного.
Лента электроизоляционная полиэтиленовая с липким слоем ЛПЭЛ (ГОСТ 20477—86) представляет собой полиэтиленовую пленку-основу, разрезанную на полосы определенной ширины, с нанесенным на нее бензиновым раствором композиции полиизобутилена. Полиэтиленовую ленту с липким слоем в зависимости от толщины пленки-основы изготавливают марок А и Б.
Ленту выпускают бесцветной, но по требованию заказчиков возможен выпуск разных цветов. Внешне лента глянцевая, без трещин и складок, без сквозных отверстий, без заметной на ощупь волнистости и посторонних включений в клеевом составе. Толщина клеевого состава составляет 0,03...0,06 мм.
Ленту, намотанную на полиэтиленовые втулки, выпускают в роликах. Ленты в роликах от 5 до 10 шт с проложенными между роликами прокладками из полиэтиленовой пленки (ГОСТ 10354-82) размещают на пластмассовом стержне, образующем катушку, и скрепляют с двух сторон твердыми пластмассовыми дисками. Каждая катушка с роликами завернута в бумагу и уложена в ящики.
Полиэтиленовая лента с липким слоем не токсична. Использование ее в нормальных условиях не требует особых мер предосторожности. При намотке на изделия из роликов ленты возможно выделение в воздух паров бензина.
Полиэтиленовую ленту с липким слоем применяют при монтаже концевых заделок на кабелях с полиэтиленовой изоляцией жил, а также для банда- жирования кабелей с пластмассовой изоляцией
Лента электроизоляционная прорезиненная липкая (ГОСТ 2162—78) представляет собой хлопчатобумажную ткань (миткаль), на поверхность которой нанесена липкая резиновая смесь.
Лента выпускается следующих типов: 1ПОЛ; 2ПОЛ; 2ППЛ; 1ШОЛ; 2ШОЛ.
В обозначении типов цифры 1 и 2 означают: односторонняя или двухсторонняя, т.е. резиновая смесь нанесена с одной стороны или с двух сторон ткани; первые буквы П или Ш — промышленного или широкого применения; ОЛ или ПЛ — обычной или повышенной липкости.
Резиновая липкая смесь нанесена на ткань ленты плотно, равномерно, без пропусков (оголенных мест).
Изоляционная лента для промышленного применения и широкого употребления обычной липкости выпускается черного цвета, лента для промышленного применения повышенной липкости (2ППЛ) — светло-серого цвета. Лента гигроскопична, имеет небольшое относительное удлинение, сравнительно небольшую электрическую прочность, применяется в основном при ремонтных работах, при монтаже концевых заделок на силовых кабелях всех конструкций, сечений и напряжений.
На каждом ролике изоляционной ленты должно быть клеймо с указанием товарного знака или наименования предприятия-изготовителя, даты изготовления, обозначения (ПОЛ, ППЛ или ШОЛ). Ролики втулок не имеют.
Лента поступает в монтажные организации упакованной и связанной в стопки, обернутые бумагой пли целлофаном, в мягкой таре или деревянных ящиках.
Лента электроизоляционная лакотканевая марки ЛХМ-105 (ГОСТ 2214—78). Из девяти марок лакотканей, предназначенных в качестве электроизоляционною материала, в электромонтажном производстве применяют одну — ЛХМ-105. В обозначении: Л — лакоткань; X — хлопчатобумажная; М — пропитанная масляным лаком для длительной работы при температуре до 105 °С.
Лента, намотанная на деревянные оправки или твердые бумажные гильзы, в рулонах шириной 830...880 мм поступает с предприятий-изготовителей. Ролики без втулок наматывают или на заводах, комплектующих кабельную арматуру, или в монтажных организациях. Однако по согласованию изготовителя с потребителем ленту в роликах можно получить и с предприятия- изготовителя, при этом ширина, наружный и внутренний диаметры ролика, а также длина отрезков ленты в ролике оговариваются в заказе.
Лента ЛХМ — светло-коричневого цвета, имеет ровную и гладкую поверхность, равномерно пропитана лаком, без натеков, не имеет видимых пор и посторонних включений, обладает достаточной прочностью при разрыве и хорошей теплостойкостью. Лента не токсична и не выделяет вредных для человека веществ при длительной эксплуатации при высоких температурах.
К недостаткам ленты можно отнести низкую эластичность и отсутствие адгезии. Плохая эластичность ленты ограничивает её применение при выполнении сложных узлов в кабельной арматуре. Концевые заделки, выполненные с применением ленты из лакоткани, имеют большие размеры.
Применяют эту ленту при монтаже концевых заделок из свинцовых перчаток на силовых кабелях напряжением до 10 кВ.
Лента электроизоляционная из стеклянных крученых комплексных нитей марок ЛЭС и ЛЭСБ (ГОСТ 5937—81). Обычно её называют стеклолентой. Она представляет собой тканевую основу из скрученных нитей, пропитанных эмульсионным замасливателем «парафинная эмульсия». Лента — белого цвета. Замасливатель не токсичен и при высоких температурах не выделяет вредных веществ. Лента не имеет разреженности, забоин и затяжек нитей. Кромки ленты у роликов ровные и не имеют повреждений.
Ленту изготовитель поставляет в роликах, намотанных на картонную втулку, завернутых в бумагу.
Лента имеет хорошую механическую прочность и теплостойкость, не горит. Недостатком её являются значительная гигроскопичность и невысокая электрическая прочность.
В электромонтажном производстве ленту применяют, как правило, с промазкой эпоксидным кампаундом после просушки для выполнения подмоток у концевых муфт силовых кабелей с бумажной изоляцией напряжением 10 кВ.
Ленту электроизоляционную бумажную марок К-120, КМ-120 (ГОСТ 23436-83) изготавливают из кабельной бумаги марок: К — обычная, КМ — многослойная и КМП — многослойная, упрочненная. При электро-монтажных работах применяют кабельную бумагу марки К-120 или КМ-120.
Ленту изготавливают в виде роликов и рулонов, входящих в комплекты бумажных роликов, рулонов и бобин хлопчатобумажной пряжи для монтажа муфт силовых кабелей (ГОСТ 8327-77). Предназначена для изолирования мест соединения в муфтах силовых кабелей с изоляцией из пропитанной бумаги на напряжение до 10 кВ
Ленты в роликах и рулонах из бумаги марки К могут иметь цвет натурального волокна или быть окрашены в красный, зеленый и синий цвета, а из бумаги марки КМ — в цвет натурального волокна. Ленты роликов и рулонов, пропитанные маслоканифольным составом и имеющие цвет натурального волокна, приобретают светло-коричневый цвет.
Бумажная лента в ролике или рулоне имеет чистую поверхность, без складок, надорванных, измятых или склеенных мест, не содержит влаги. Для предотвращения разматывания верхний конец ленты в ролике или рулоне подклеен декстрином. Допускается перевязка рулона хлопчатобумажной пряжей.
Ленты в рулоне имеют цилиндрическую или трапецеидальную форму, различную ширину и поставляются в комплектах и количествах, необходимых для монтажа определенных маркоразмеров соединительных муфт. Ролики и рулоны втулок не имеют.
Комплекты из роликов и рулонов поставляют в монтажные организации в герметично упакованных банках, изготовленных из белой жести. Диаметр банок 99, 120 и 153 мм, высота банок 125, 200, 250, 330 и 670 мм.
Лента электропроводящая, термостойкая, самослипающаяся, резиновая, обладающая адгезией к полиэтилену, радиационной вулканизации марки ЛЭТСАР ЛПП (ТУ 38.303-04-22-92) получена на основе кремнийорганических каучуков и органических полимеров с использованием метода радиационной вулканизации. Лента черного цвета, с ровной поверхностью, без гофр и трещин по краям, характеризуется высокой морозо- и теплостойкостью, стойкостью к озонному и световому старению, обладает адгезией к полиэтилену, к металлам; при выдержке 24 ч при температуре +25 °С нет расслоений между витками ленты в ролике, лента безвредна.
Недостатком ленты является низкая механическая прочность. Повышение электропроводящих свойств лент достигают за счет увеличения массы проводящих наполнителей. Для ленты ЛЭТСАР ЛПП наполнителем является сажа.
Ленту применяют для восстановления электропроводящих экранов кабелей с пластмассовой изоляцией напряжением до 10 кВ при их соединении и оконцевании, она служит промежуточным адгезионным слоем перед нанесением изоляции из самослипающейся ленты ЛЭТСАР ЛП.
Ленту ЛЭТСАР ЛПП наматывают на жесткую пластмассовую втулку диаметром 20...30 мм. Между слоями ленты проложена полиэтиленовая лента марки Нт или поливинилхлоридная марки В. При разматывании лента свободно отделяется от разделяющего слоя без повреждений, не имеет складок, выводящих толщину ленты за пределы допустимых отклонений по толщине.
Требования к ленте ЛЭТСАР ЛПП при работе с ней такие же, как и требования при работе с лентой ЛЭТСАР ЛП.
Лента полупроводящая, термостойкая, самослипающаяся, резиновая, обладающая адгезией к полиэтилену, стойкая к масло- канифольному составу МП, радиационной вулканизации марки ЛЭТСАР ЛППм (ТУ 38.303-04-22-92) получают на основе кремнийорганических каучуков и органических полимеров, имеет черный цвет, ровную поверхность, без гофров и трещин по краям, поставляют намотанной на пластмассовую втулку в роликах. Каждый ролик упаковывают в мешок. Между резиновыми слоями прокладывают полиэтиленовую ленту марки Нт, которая предотвращает самослипание слоев.
Лента стойка к маслоканифольному составу МП при температуре от -50 до +80 °С, характеризуется хорошей влаго- и водостойкостью, стойкостью к световому и озонному старению. Она безвредна и не требует индивидуальных средств защиты при работе. Недостатком ленты считается слабая механическая прочность.
Ленту применяют при электромонтажных работах для восстановления полупроводящих экранов кабелей напряжением до 10 кВ при соединении кабелей с бумажной пропитанной изоляцией и кабелей с пластмассовой изоляцией. Перед применением ролик ленты вынимают из полиэтиленового мешка, отслаивают прокладочную полиэтиленовую пленку, и ленту наматывают с 50%-м перекрытием на изолируемое изделие. При работе с лентой следует избегать больших усилий из-за слабой механической прочности ленты. Изолированные лентой места не должны подвергаться ударам и другим механическим повреждениям. Как правило, на ленту ЛЭТСАР ЛППм затем наматы- вают ленту ЛЭТСАР, которая имеет лучшие механические характеристики и адгезию к ленте ЛЭТСАР ЛППм.
Лента герметизирующая, термостойкая, самослипающаяся, резиновая, обладающая адгезией к полиэтилену и металлам, стойкая к маслоканифольному составу МП, радиационной вулканизации марки ЛЭТСАР ЛПм (ТУ 38.303-04-22-92) получена на основе крем- ний-органических каучуков и органических полимеров, имеет красно-коричневый цвет, ровную поверхность, без гофров и трещин по краям, поставляют намотанной в ролики. Ленту наматывают на пластмассовую втулку. Между слоями прокладывают полиэтиленовую ленту марки Нт. Каждый ролик упаковывают в полиэтиленовый мешок. Допускается упаковка до пяти роликов в одном мешке.
Лента имеет адгезию к металлам (меди, стали, алюминия), обладает аутогезионными свойствами — при намотке вполнахлёста и выдержке 48 ч при температуре +25 °С нет расслаивания между слоями. Электрическая прочность ленты 15 кВ/мм.
Лента предназначена для работы на воздухе при температуре от -50 до + 150 °С и кратковременно при +200 °С, стойка к маслоканифольному составу МП при температуре от -50 до +90 °С. Лента имеет хорошую влаго- и водостойкость, стойкость к световому и озонному старению, не токсична. Недостатком ленты является небольшая прочность при разрыве.
Применяют ленту при монтаже кабельной арматуры для силовых кабелей с бумажной пропитанной изоляцией напряжением 10 кВ при герметизации мест соединения и оконцевания.
Ленту резиновую маслобензостойкую, мягкую марки МБС (ГОСТ 7338—77) изготавливают из резиновых пластин па заводах, комплектующих материалы и изделия для концевых заделок с резиновыми перчатками, применяют только при монтаже резиновых перчаток при выполнении герметизации между оболочкой кабеля и резиновой перчаткой, а также между наконечником и трубкой перчатки. Лента черного цвета, поверхность ровная, без трещин, без посторонних включений и механических повреждений.
Ленту хлопчатобумажную для электропромышленности ЛХБ (ГОСТ 4514—78) изготавливают из хлопчатобумажной пряжи или полиэфирных нитей. Для электромонтажных работ в основном применяют ки- перную ленту из хлопчатобумажной пряжи с условным обозначением К. Реже применяют тафтяную, миткалевую и батистовую ленты.
Преимущество киперной ленты состоит в том, что она более плотная по сравнению с остальными лентами. Лента белого цвета, без грязных и масляных пятен, подплетин, нарушений кромки, утолщений нитей, гигроскопична, имеет хорошую прочность на разрыв. Лента, связанная по 10 роликов и более, поступает партиями без втулок, применяется в концевых заделках для герметизации жил. Перед применением ленту просушивают и затем обильно пропитывают эпоксидным компаундом.
Лента смоляная марки ЛC (ТУ 16-503.020—76) представляет собой гибкий материал, изготовленный на основе хлопчатобумажной ткани, пропитанной составом битума с минеральным маслом. Лента липкая, черного цвета, равномерно пропитана, без натеков битумной массы, не выводящей ленту за предельные отклонения по толщине.
Лента предназначена для уплотнения мест ввода кабелей в соединительные муфты, для бандажирования кабелей, а также для временной защиты от влаги концов кабелей.
Для электромонтажных работ по требованию заказчиков каждый ролик ленты может быть завернут в промасленную бумагу.
